Большинство современных сетевых зарядных устройств собрано по простейшей импульсной схеме, на одном высоковольтном транзисторе (рис. 1.18) по схеме блокинг-генератора.

В отличие от более простых схем на понижающем 50-герцевом трансформаторе, трансформатор у импульсных преобразователей той же мощности гораздо меньше по размерам, а значит, меньше размеры, вес и цена всего преобразователя. Кроме того, импульсные преобразователи более безопасны – если у обычного преобразователя при выходе из строя силовых элементов в нагрузку попадает высокое нестабилизированное (а иногда и вообще переменное) напряжение со вторичной обмотки трансформатора, то при любой неисправности импульсника (кроме выхода из строя оптрона обратной связи – но его обычно очень хорошо защищают) на выходе вообще не будет никакого напряжения.

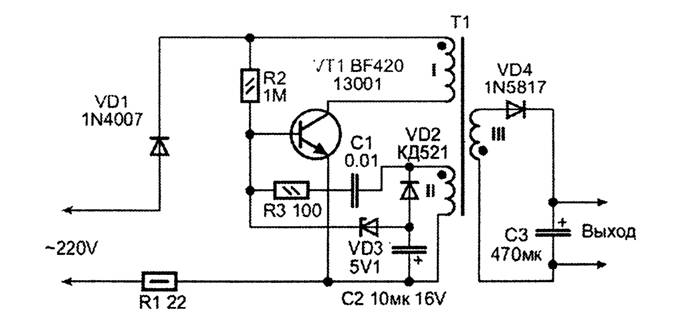

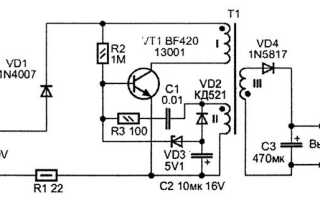

Рис. 1.18.

Простая импульсная схема блокинг-генератора

Принцип работы устройства

Переменное сетевое напряжение выпрямляется диодом VD1 (хотя иногда щедрые китайцы ставят целых 4 диода, по мостовой схеме), импульс тока при включении ограничивается резистором R1. Здесь желательно поставить резистор мощностью 0,25 Вт – тогда при перегрузке он сгорит, выполнив функцию предохранителя.

Преобразователь собран на транзисторе VT1 по классической обратноходовой схеме. Резистор R2 нужен для запуска генерации при подаче питания, в этой схеме он необязателен, но с ним преобразователь работает чуть стабильнее. Генерация поддерживается благодаря конденсатору С1, включенному в цепь ПОС на обмотке И, частота генерации зависит от его емкости и параметров трансформатора. При отпирании транзистора напряжение на нижних по схеме выводах обмоток I и II отрицательное, на верхних – положительное, положительная полуволна через конденсатор С1 еще сильнее открывает транзистор, амплитуда напряжения в обмотках возрастает.

Транзистор лавинообразно открывается. Через некоторое время, по мере заряда конденсатора С1, базовый ток начинает уменьшаться, транзистор начинает закрываться, напряжение на верхнем по схеме выводе обмотки II начинает уменьшаться, через конденсатор С1 базовый ток еще сильнее уменьшается, и транзистор лавинообразно закрывается. Резистор R3 необходим для ограничения базового тока при перегрузках схемы и выбросах в сети переменного тока.

В это же время амплитудой ЭДС самоиндукции через диод VD4 подзаряжается конденсатор СЗ – поэтому преобразователь и называется обратноходовым. Если поменять местами выводы обмотки III и подзаряжать конденсатор СЗ во время прямого хода, то резко возрастет нагрузка на транзистор VT1 во время прямого хода (он может даже сгореть из-за слишком большого тока), а во время обратного хода ЭДС самоиндукции окажется нерастраченной и выделится на коллекторном переходе транзистора – то есть он может сгореть от перенапряжения.

Поэтому при изготовлении устройства нужно строго соблюдать фазировку всех обмоток (если перепутать выводы обмотки II – генератор просто не запустится, так как конденсатор С1 будет, наоборот, срывать генерацию и стабилизировать схему).

Выходное напряжение устройства зависит от количества витков в обмотках II и III и от напряжения стабилизации стабилитрона VD3. Выходное напряжение равно напряжению стабилизации только в том случае, если количество витков в обмотках II и III одинаковое, в противном случае оно будет другое. Во время обратного хода конденсатор С2 подзаряжается через диод VD2, как только он зарядится до примерно -5 В, стабилитрон начнет пропускать ток, отрицательное напряжение на базе транзистора VT1 чуть уменьшит амплитуду импульсов на коллекторе, и выходное напряжение стабилизируется на некотором уровне. Точность стабилизации у этой схемы не очень высока – выходное напряжение гуляет в пределах 15…25% в зависимости от тока нагрузки и качества стабилитрона VD3.

Альтернативный вариант устройства

Схема более качественного (и более сложного) преобразователя показана на рис. 1.19.

Для выпрямления входного напряжения используются диодный мостик VD1 и конденсатор С1, резистор R1 должен быть мощностью не менее 0,5 Вт, иначе в момент включения, при зарядке конденсатора С1, он может сгореть. Емкость конденсатора С1, в микрофарадах, должна равняться мощности устройства, в ваттах.

Сам преобразователь собран по уже знакомой схеме на транзисторе VT1. В цепь эмиттера включен датчик тока на резисторе R4 –

Рис. 1.19.

Электрическая схема более сложного преобразователя

как только протекающий через транзистор ток станет столь большим, что падение напряжения на резисторе превысит 1,5 В (при указанном на схеме сопротивлении – 75 мА), через диод VD3 приоткроется транзистор VT2 и ограничит базовый ток транзистора VT1 так, чтобы его коллекторный ток не превышал указанные выше 75 мА. Несмотря на свою простоту, такая схема защиты довольно эффективна, и преобразователь получается практически вечный даже при коротких замыканиях в нагрузке.

Для защиты транзистора VT1 от выбросов ЭДС самоиндукции в. схему добавлена сглаживающая цепочка VD4-C5-R6. Диод VD4 обязательно должен быть высокочастотным – идеально BYV26C, чуть хуже – UF4004…UF4007 или 1N4936, 1N4937. Если нет таких диодов – цепочку вообще лучше не ставить!

Конденсатор С5 может быть любым, однако он должен выдерживать напряжение 250…350 В. Такую цепочку можно ставить во все аналогичные схемы (если ее там нет), в том числе и в схему по рис. 1.18 – она заметно уменьшит нагрев корпуса ключевого транзистора и значительно «продлит жизнь» всему преобразователю.

Стабилизация выходного напряжения осуществляется с помощью стабилитрона DA1, стоящего на выходе устройства, гальваническая развязка обеспечивается оптроном VOl. Микросхему TL431 можно заменить любым маломощным стабилитроном, выходное напряжение равно его напряжению стабилизации плюс 1,5 В (падение напряжения на светодиоде оптрона VOl); для защиты светодиода от перегрузок добавлен резистор R8 небольшого сопротивления. Как только выходное напряжение станет чуть выше положенного, через стабилитрон потечет ток, светодиод оптрона VOl начнет светиться, его фототранзистор приоткроется, положительное напряжение с конденсатора С4 приоткроет транзистор VT2, который уменьшит амплитуду коллекторного тока транзистора VT1. Нестабильность выходного напряжения у этой схемы меньше, чем у предыдущей, и не превышает 10…20%, также благодаря конденсатору С1 на выходе преобразователя практически отсутствует фон 50 Гц.

Рекомендации по деталям

Трансформатор в этих схемах лучше использовать промышленный, от любого аналогичного устройства. Но его можно намотать и самому – для выходной мощности 5 Вт (1 А, 5 В) первичная обмотка должна содержать примерно 300 витков проводом диаметром 0,15 мм, обмотка II – 30 витков тем же проводом, обмотка III – 20 витков проводом диаметром 0,65 мм. Обмотку III нужно очень хорошо изолировать от двух первых, желательно намотать ее в отдельной секции (если есть). Сердечник – стандартный для таких трансформаторов, с диэлектрическим зазором 0,1 мм. В крайнем случае можно использовать кольцо внешним диаметром примерно 20 мм.

Tweet Нравится

• Предыдущая запись: ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ЛИТИЙ-НОННОГО ЭЛЕМЕНТА КОНТРОЛЛЕР ЗАРЯДНОГО УСТРОЙСТВА
• Следующая запись: Низковольтный преобразователь напряжения 2в в 5В

Похожие посты:

• Чем отличается ток от напряжения? (2)
• Связь тока и напряжения (0)
• МАЛОШУМЯЩИЙ УСИЛИТЕЛЬ C АРУ B ЧАСТОТНОМ ДИАПАЗОНЕ 3 МГЦ (0)
• ОХРАННАЯ СИГНАЛИЗАЦИЯ ДЛЯ МОТОЦИКЛА (0)
• МОЩНЫЙ АУДИОУСИЛИТЕЛЬ HA МИКРОСХЕМЕ LM383 (0)
• ИСТОЧНИК ПИТАНИЯ ДЛЯ АВТОМОБИЛЬНОГО РАДИОПРИЕМНИКА (0)
• УСТРОЙСТВО ЭЛЕКТРИЧЕСКОЙ РАЗВЯЗКИ АККУМУЛЯТОРОВ (0)

Как устроен и работает аккумулятор

Весь широкий ассортимент аккумуляторной продукции работает по единому принципу преобразования энергии химических процессов в электрическую. Для ее протекания создана специальная конструкция.

Принципы устройства аккумулятора

Герметичный сосуд, который называют банкой, заполняют электролитом. В него помещают две отделенные друг от друга пластины из разных металлов, именуемых электродами. На них образуется разность электрических потенциалов, которая способна совершать полезную работу.

Для повышения мощности энергии банки с пластинами делают увеличенных размеров или подключают параллельными цепочками. Чтобы поднять выходное напряжение их соединяют последовательно. Такие конструкции называют аккумуляторными батареями.

Классификация

По видам электролита аккумуляторы делят на:

• жидкостные;
• гелевые.

По конструктивным особенностям жидкостные аккумуляторы разделяют на:

• кислотные;
• щелочные;
• солевые.

Конструкции кислотных аккумуляторов используются относительно редко. Они могут встретиться в бюджетных моделях фонариков, где работают совместно с зарядным устройством.

Аккумуляторы щелочного типа, как правило, имеют повышенные габариты. Раньше их применяли для освещения в переносных фонарях, но сейчас подобные конструкции не удобны для работы и перестали применяться.

В мобильных устройствах для домашнего применения популярны модели аккумуляторов:

• свинцово-кислотных (Pb+H2SO4);
• никель-кадмиевых (Ni-Cd);
• никель-цинковых (Ni-Zn);
• никель-металл-гидридных (Ni-Mh);
• литий-ионных (Li-ion);
• литий-полимерных (Li-Pol)

Конструктивные особенности различных моделей

Типовое устройство батареи аккумуляторов, состоящей из отдельных банок с набором вставленных в них положительных и отрицательных пластин, последовательность их расположения можно наблюдать на примере кислотной аккумуляторной батареи.

Конструкции цилиндрических или «пальчиковых» моделей представлены разрезанным видом для литий-ионного аккумулятора с поясняющими надписями для каждого слоя.

Внешний вид аккумуляторов

Габариты и форма источников тока создаются для удобного их расположения в гнездах мобильных устройств, надежного питания потребителей, возможности быстрой зарядки.

Аккумуляторы могут иметь форму цилиндра или таблетки, как показано на фотографии для распространенных никель-кадмиевых устройств, которые собираются в блоки специальными перемычками.

Когда по условиям эксплуатации предпочтительнее получать питание от единого блока, то создают общий корпус. В него встраивают отдельные пальчиковые элементы, которыми за счет их параллельного и последовательного подключения, обеспечивают выходные характеристики по току и напряжению.

Такой принцип заложен в создание батареи аккумуляторов для ноутбука.

Для малогабаритных мобильных устройств создаются аккумуляторы в форме небольшого параллепипеда с закругленными краями. На одной из торцевых сторон у него смонтированы латунные площадки, обеспечивающие создание электрического контакта для источника и потребителей тока.

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

• Литий-ионный энергонакопитель формата 18650,
• Футляр от этих же накопителей
• Модуль повышения напряжения 5 В 1 А.
• Плата заряда для аккумулятора.
• Солнечная панелька 5,5 V 160 mA (любого размера)
• Проводки для соединения
• 2 диода 1N4007 (можно и другие)
• Липучка или двусторонний скотч для фиксации
• Термоклей
• Резистор 47 Ом
• Контакты для энергонакопителя (пластинки тонкой стали)
• Пара тумблеров

Читать также: Размеры стопорных колец таблица

Базисная схема внешнего аккумулятора

1. Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

1. Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
2. Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
3. Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
4. Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
5. Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

Способ 1. Старый аккум — новые возможности

Как сделать Повер банк (Power bank) из устаревших телефонных батареек? — просто. Пошаговое описание метода поможет вам не допустить ошибок.

• Батарейка из старого телефона
• Провода
• Контроллер
• USB-вход
• Изолента, скотч, термоклей.

1. Берём старый мобильник, достаём из него аккумулятор. Таких батарей нам понадобится 3, 6 или 9. Чем больше, тем на дольше хватит устройства.
2. Складываем 3 накопителя друг к другу, вдоль фиксируем скотчем, а поперёк обматываем изолентой. При этом клеммы остаются открытыми.
3. Находим подходящий корпус. Эту роль может выполнить даже простая мыльница, всё зависит от размеров.
4. С помощью 2 проводков объединяем 3 штуки вместе: один провод — «+», второй провод — «-». Центральные клеммы АКБ не соединяем. Они служат температурным датчиком и вся их суть в демонстрации остатка заряда для конкретного устройства.
5. Размечаем местоположение контроллера и делаем отверстие, чтобы вставить вход.
6. Крепим все детали на термоклей и готово!

Читать также: Обозначение труб в дюймах

Повер банк из устаревших телефонных батареек

Вот так, всего в 6 шагов мы получили портативный аккумулятор.

В принципе манипуляции несложные. Единственное, что может вас остановить — не у всех есть такое количество устаревших аккумов.
