Принцип работы и устройство компрессора

Главным рабочим узлом устройства служит нагнетатель воздуха. Планируя изготовить компрессор, надо учесть различия в работе в зависимости от предназначения устройства.

Если при подкачке автомобильных шин равномерность подачи воздуха особой роли не играет, то для эффективной работы краскопульта это является обязательным условием.

Обеспечить равномерность нагнетания воздуха поможет накопительный резервуар, который именуется ресивером.

Производительность

Еще одним важным параметром можно назвать производительность. Этот показатель определяет то, какой объем вещества может транспортироваться за единицу времени. Среди особенностей этого момента отметим следующее:

1. Обычно для измерения применяется показатель л/мин, м 3 /час и некоторые другие. Показатели могут переводится в те или иные единицы измерения для существенного упрощения расчетов.
2. Производительность определяется в стандартных условиях, которые определены температурой 20 градусов Цельсия и нормальным атмосферным давлением. Перерасчет производительности может проводится в зависимости от того, какова температура окружающей среды.
3. Все компрессоры делятся на несколько основных групп. Примером можно назвать малую, среднюю и большую производительность. Подобный показатель во многом зависит от конструктивных моментов.

Производительность также указывается в инструкции по эксплуатации. Этот показатель определяется при проведении тестов в определенных условиях. Что касается самодельной конструкции из газовых баллонов, то контролировать и измерять производительность достаточно сложно.

Подготовительный этап при изготовлении компрессора

На этапе планирования сборки самодельного компрессора необходимо решить, что будет выступать в роли нагнетателя воздуха. Применить для этой цели разумно применить узлы от старой бытовой техники или двигателей внутреннего сгорания.

Для различных работ в помещениях ограниченной площади наиболее приемлемым вариантом послужит устройство на 220 В, собранное самостоятельно. Преимущество подобных электрических компрессоров заключается в низком уровне шума.

Подобный компрессор своими руками для покраски или нанесения аэрографии предпочитают работники частных автомобильных мастерских, выполняющих кузовные работы.

Из чего сделать ресивер

Простейший ресивер для компрессора, предназначенного для небольших объемов работ, несложно смастерить из бескамерного колеса для машины. При этом следует учесть, что колесо после модернизации по первоначальному назначению применять уже не получится.

Если смастерить компрессор требуется для больших объемов работ, то в качестве емкости рекомендуется использовать баллон для газа или огнетушитель любого типа.

Обратите внимание!

• Индукционный нагреватель своими руками ♨️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Типы компрессоров

В продаже встречается просто огромное количество самых различных вариантов исполнения компрессоров, все они характеризуются своими определенными особенностями. Чаще всего устанавливаются:

1. Мембранные.
2. Поршневые.
3. Винтовые.

Каждый тип оборудования характеризуется своими определенными достоинствами и недостатками, которые должны учитываться

Мембранные компрессоры

При выборе наиболее подходящего компрессора уделяется внимание области применения аэрографу. Довольно большое распространение получили мембранные варианты исполнения

Это можно связать со следующими их преимуществами:

1. Относительно невысокая цена.
2. На момент эксплуатации мембрана колеблется, за счет чего обеспечивается перекачивание воздуха.
3. Подобный вариант исполнения подходит для проведения небольших объемов работ, к примеру, в домашней мастерской.
4. Давление в магистрали при применении подобного оборудования не превышает 3 бар. Этот момент определяет то, что компрессор применяется лишь для подключения всего одного аэрографа.
5. Стабильной работы в рассматриваемом случае ждать не стоит, так как воздух подается небольшими рывками.

Как ранее было отмечено, распространение мембранных вариантов исполнения можно связать прежде всего с небольшой стоимостью конструкции.

Поршневые компрессоры

Устройства поршневого типа характеризуются большей производительностью. За счет движения подвижного элемента в поршневой камере создается требуемое давление. К особенностям можно отнести следующие моменты:

1. Подобные аппараты характеризуются небольшими размерами.
2. Мощности устройства достаточно для подключения сразу нескольких аэрографов.
3. Устройство просто в управлении.

Для снижения степени износа подвижного элемента зачастую подается смазывающее вещество, однако оно часто становится причиной снижения качества получаемой поверхности.

Винтовые компрессоры

Большей производительностью характеризуются устройства винтового типа. Среди их особенностей отметим следующие моменты:

1. Конструкция позволяет получить высокое давление, за счет чего проводится одновременное подключение сразу нескольких аэрографов.
2. Из-за высокой сложности механизма существенно повышается его стоимость.

Подобные варианты исполнения чаще других встречаются в крупных мастерских. Из-за высокой стоимости они редко устанавливаются в домашних мастерских.

Манометр и другие детали

Изготовление мощного домашнего компрессора потребует аварийного клапана, чтобы в случае необходимости снизить давление в ресивере, и стандартного манометра.

Опытные специалисты советуют снабдить аварийным клапаном даже простейший компрессор, сделанный из автомобильного колеса, для личной безопасности.

Простой компрессор своими руками

Инструкция, как сделать компрессор самой простой конструкции, предполагает применение старого колеса на диске.

Для создания примитивного приспособления потребуется штуцер для подачи воздуха и автоматический клапан. В качестве штуцера подойдет ниппель или золотник, которые несложно найти в магазине запчастей.

В диске колеса для монтажа этих деталей потребуется просверлить дополнительно два отверстия. В них монтируют детали, колесо собирают.

К штуцеру прикрепляют насос для подачи воздуха, ко второму шланг для отвода воздуха на аэрограф или краскопульт.

Обратите внимание!

• Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Самодельные устройства удобно применять для различных домашних работ небольших объемов. Смастерить их получится из агрегатов и узлов бытовой техники или автомобилей.

Для успешного решения подобной задачи рекомендуется изучить подробные инструкции. Для более детального понимания процесса полезно смотреть видео по теме.

Миниатюрный компрессор для покраски на 12В

Приветствую любителей помастерить, в этой инструкции мы разберем, как сделать простой компрессор с ресивером из старого огнетушителя и автомобильного компрессора на 12В. Фактически все собирается из уже готовых материалов, не считая ножек и других мелочей. Компрессор получился довольно мощным, им можно легко красить или даже накачать колесо велосипеда. Емкость от огнетушителя выдерживает давление до 20 бар. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:

— кусок сантехнической трубы, уголка или другой детали (для ножек); — автомобильный электронасос 12В (35 л/мин, 140 PSI); — огнетушитель; — манометр; — клапан сбора лишнего давления; — пневматический выключатель (для управления компрессором); — шланги, краскопульт и пр.; — переходник на 5 выходов (можно изготовить на токарном станке); — кран; — фум-лента, прокладки; — проволока; — двусторонняя клейкая лента.

Список инструментов:
— ножницы; — ножовка по металлу; — отвертка; — гаечные ключи.

Процесс изготовления компрессора:

Шаг первый. Ресивер

Первым делом подготовим ресивер, в качестве которого будет выступать корпус от огнетушителя. Откручиваем кран и высыпаем содержимое, после этого корпус нужно тщательно вымыть. Если вы не хотите ждать, корпус можно быстро просушить бытовым феном (но чтобы не видела жена!).

Шаг второй. Сборка основного узла
В баллон от огнетушителя заворачиваем специальный переходник, где его автор взял и продаются ли такие, отпишитесь в комментариях, если знаете. В любом случае под любой диаметр отверстия и резьбу можно выточить переходник на токарном станке. Чтобы подключить все необходимее оборудование, у автора на переходнике есть 5 отверстий с резьбой. Само собой, все детали нужно завернуть, используя фум-ленту, а также прокладки. Устанавливаем манометр для наблюдения за давлением. Также нам понадобится клапан, который будет сбрасывать лишнее давление в случае аварии и не даст поломаться компрессору или другим узлам.

Также тут есть пневматический выключатель, который будет отключать компрессор, а затем включать, поддерживая необходимое давление в ресивере. Этот выключатель настраивается ключиком на нужное давление. Также сбоку заворачиваем фитинг для подключения входящего шланга от компрессора. Ну а по центру у нас будет кран для подключения шланга. Все составляющие хорошо затягиваем гаечным ключом.

Шаг третий. Шланги

Используя шланг высокого давления и необходимые переходники, подключаем шланг от компрессора к ресиверу. Также устанавливаем переходник на кран для подключения шланга, из которого будет выходить воздух, тут будет установлен краскопульт или другой инструмент.
Компрессор автор крепит на ресивере, используя двустороннюю клейкую ленту, а для дополнительной фиксации компрессор прикручиваем проволокой, так как он может не слабо вибрировать.
Шаг четвертый. Ножки

Сделаем ножки для компрессора, автор их изготавливает из сантехнической трубы. Каждая ножка состоит из целого разрезанного круга, а также прикрученного к нему полукруга. Ножки дополнительно приклеиваем двусторонней клейкой лентой. Получается все просто и надежно.

Шаг пятый. Испытания
Включаем компрессор, если все собрано правильно, устройство само отключится, когда в ресивере будет достигнуто необходимое давление, а потом включится, при его падении. Автор легко накачивает компрессором колесо велосипеда за пару секунд. Также он демонстрирует «напор» воздуха, сдувая с пола мусор.

Компрессор готов, как вы видите, собирается он очень просто, сложнее подобрать все необходимые детали. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Компрессор из частей холодильника

Смастерить домашний компрессор из холодильника своими руками вполне посильная задача даже для не очень опытных механиков.

Для работы надо приготовить:

• компрессор от ненужного холодильника (с реле);
• аварийный автоматический клапан;
• манометр, редуктор;
• емкость-ресивер (газовый баллон);
• фильтры автомобильные (для бензинового и дизельного двигателя).

Оптимальным для сборки устройства вариантом послужит мотор-компрессор от советского холодильника. Подобный компрессор рекомендуется оснастить опорной рамой из металлической профильной трубы.

Обратите внимание!

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

• Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Кроме того, для сборки устройства необходимо приобрести:

• выключатель (тумблер);
• армированный шланг;
• водопроводную разводку (тройники, трубки, хомуты).

Как сделать компрессор для аэрографа своими руками

Для того чтобы смонтировать компрессор для аэрографа своими руками необходимо понимать принцип работы всей системы. Любое подобное оборудование состоит из нескольких основных узлов:

• воздушный насос (для нагнетания воздуха в ресивер);
• ресивер (для концентрации воздуха и сглаживания воздушного потока на выходе);
• дополнительное оборудование (реле давления, манометр, редуктор, предохранительный клапан, соединительные шланги и др.);
• платформа (для размещения на ней всех рабочих узлов).

Воздушный насос. В качестве насоса может выступать любое устройство, способное нагнетать воздух, создавая рабочее давление для аэрографа в пределах 2-2,5 атм. Не стоит пробовать использовать пылесос, фен или ручной насос, потому как подающий воздух на аэрограф компрессор такого плана не обеспечит необходимого давления.

самодельный компрессор

Для этих целей лучше всего подойдет поршневой компрессор со старого ненужного холодильника или мембранный автомобильный компрессор для накачивания шин. Второй вариант менее предпочтительный по причине его недостаточной мощности и производительности, а также отсутствием защиты от перегрева и быстрым износом мембраны.

Такие компрессоры для аэрографа, учитывая их компактность, скорее подойдут любителям моделирования в качестве аппарата для окрашивания моделей.

Поршневой же агрегат, наоборот, обладает высокой надежностью, позволяющей холодильникам работать десятилетиями без ремонта и технического обслуживания. Мощность таких насосов дает возможность получать давление до 30 атм.

Кроме того, холодильные компрессоры высокого давления практически бесшумные, имеют защиту от перегрева (пускозащитное реле), а также в отличие от автомобильных насосов, не требуют дополнительного преобразования питающего напряжения.

Ресивер. Суть ресивера заключается в накоплении накачиваемого воздуха и подачи его равномерным потоком на аэрограф. В качестве такой приемной емкости можно использовать любой герметичный сосуд, начиная от пластиковой бутылки и заканчивая газовым баллоном.

Для небольшого покрасочного агрегата на основе автомобильного насоса идеально подойдут пластиковые резервуары, такие, как разного рода бутылки и канистры. Для мини-компрессора не потребуются ни реле давления, ни редуктор, ни предохранительный клапан, так, как давление, создаваемое таким насосом, не представляет особой опасности.

Для самодельного компрессора высокого давления чаще всего используют старые огнетушители, автомобильные ресиверы, небольшие баллоны из-под кислорода, пропана и другие герметичные емкости, способные выдерживать определенное давление. В этом случае применение вышеуказанных дополнительных приборов обязательно.

Порядок работы

1. Холодильный мотор снабжен тремя выходами. Требуется пометить для себя входное и выходное отверстие. Запаянный выход применяется для замены масла в двигателе. Его необходимо срезать, слить масло, залить новое (синтетику или полу-синтетику) и запаять.
2. С баллона требуется демонтировать выпускной клапан, снять крышку. Баллон очищают от следов коррозии и загрязнений снаружи и внутри, монтируют на место крышку. В крышку помещают переходник и крестовину.
3. Верхний патрубок предназначен для манометра и тройника. Еще один патрубок применяют для установки предохранительного клапана.
4. Затем следует изготовить раму для устройства.
5. На раму-основу закрепляют мотор и баллон-ресивер.
6. К вводной трубке следует присоединить топливные фильтры.
7. Проводку мастерят при использовании реле давления, тумблера и реле пуска. Установить пусковое реле важно сразу в правильном положении согласно метке.
8. Трубку, через которую будет подаваться воздух, необходимо присоединить к ресиверу.
9. Затем требуется установить манометр и шланг с запирающейся розеткой.

Сделать компрессор из холодильника своими руками экономически выгодно и несложно. Устройство не издает много шума при работе и вполне мобильно. При необходимости регулярного перемещения раму нетрудно оснастить колесиками.

Этап третий: сборка в два этапа

Основная проблема при первой части сборки – это узел, который соединяет ресивер. В случае с огнетушителем вентиль вообще не подходит для этой конструкции. Поэтому его нужно спилить и приварить подходящий фитинговый проводник.

Для менее осторожной, но более быстрой сборки можно сделать следующее:

1. Убрать управляющий элемент.
2. Оставить только внутреннюю механику.
3. К оставшимся выходам подобрать переходники с внутренней резьбой. Прижать при помощи разводного ключа. До «отказа» завинчивать не нужно, так как зачастую происходит нестыковка с переходниками.

Популярные статьи Мороженое

Достаточно сделать надежный захват и смазать все поксиполом или холодной сваркой.

Второй этап сборки нужен для удобства и презентабельности изделия. Устройство не маленькое (детали холодильника, ресивер, множественные колени и переходники), и таскать его в руках не всегда продуктивно.

Поэтому используются дубовая доска или ДСП в качестве подставки. К ней монтируется с помощью саморезов машина, а на другой стороне нужно установить мебельные колеса для удобства и мобильности. Или же можно соорудить что-то типа тумбы, чтобы хранить в ней все, что нужно для покраски (непосредственно краску, насадки и т.д.). Туда же можно загрузить и запасные детали (переходники, гайки, ключи).

Воздушный компрессор из автомобильных деталей

Для работы пневматического инструмента умельцы мастерят воздушный компрессор своими руками. Устройства такого типа изготавливают на базе двигателя и компрессора от грузовика ЗИЛ. Надо учесть, что подобный агрегат издает много шума при работе.

Сборку выполняют согласно схеме монтажа, двигатель размещают отдельно. Подобное устройство в обязательно порядке оснащают аварийным клапаном для снижения давления. Подробно монтаж этого компрессора можно изучить по видео-урокам.

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям

Следует запомнить следующие правила работы:

• насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
• перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
• плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

Популярные статьи Мобильный стол из обычного

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

Компрессор из пылесоса

Изготовление компрессионного устройства на основе старого пылесоса является спорным вопросом. Сложно считать подобное приспособление полноценным компрессором. Проще назвать его пульверизатором для покраски незначительных во всех смыслах этого слова поверхностей: стен в подвале или плодовых деревьев в саду.

К пылесосам советского производства для этих целей даже прикладывали крышки с отверстием для распыления краски.

Аквариумный компрессор

В плане стоимости необходимых деталей самодельный компрессор для аквариума практически не уступает готовому устройству. Поэтому всегда стоит вопрос о целесообразности подобной работы.

Цена готовых аквариумных компрессоров невысока, поэтому умельцы редко мастерят их самостоятельно.

Компрессор для покраски автомобиля

Чаще всего своими руками мастерят устройства для покраски кузовных деталей автомобилей.

Залогом успеха в изготовлении надежного и удобного компрессора для окраски будет приобретение прочного ресивера. Мотор от бытового холодильника не подходит для устройства такого назначения. Оптимальным вариантом послужит автомобильный компрессор и электрический двигатель на 220 В.

Важной деталью поршневого компрессора является специальный фильтр для отвода конденсата. Размещают его перед шлангом, подающим воздух на краскопульт. Рекомендуется выбрать фильтр в достаточно прочном корпусе, способном выдержать высокое давление.

Вместо шлангов для надежности и качества работы устройства разумнее подобрать медные трубки и армированный шланг.

Альтернатива профессиональному устройству (компрессор из холодильника)

Самодельные компрессорные устройства служат гораздо дольше представленного времени даже в сравнении с установками отечественного и зарубежного производства.

Это вполне естественно, ведь создавая ее своими руками, мы делаем все для себя на высшем уровне. Поэтому народ даже продумал, как создать компрессор из холодильника, который окажется на уровне с установками популярных фирм.

Вот только для его создания следует запастись такими компонентами как манометр, реле, переходники из резины, масловлагоотделяющий, топливный фильтры, редуктор, мотор, переключатель, шланг, хомуты, латунные трубки, но и по мелочи – гайки, краска, колесики от мебели.

Создание самого механизма

Упростить всю процедуру может покупка компрессора от старого холодильника еще советского времени. Это не потянет слишком много по бюджету, при этом здесь уже имеется пусковой реле компрессора.

Зарубежные конкуренты уступают данной модели, ведь не в состоянии выработать такого высокого давления. А вот советские справляются с такой задачей.

После устранения исполнительного блока, желательно прочистить компрессор от слоев ржавчины. Чтобы избежать в будущем процесса окисления стоит использовать преобразователь ржавчины.

Получается, что рабочий корпус мотора готов к процессу покраске.

Схема проведения установки

Подготовительный процесс завершен, теперь можно осуществить смену масла. Поскольку холодильник старый и навряд ли он проходил постоянное ТО, стоит обновить этот момент.

Статья в тему: Оформление автомобиля, полученного в наследство

Поскольку система всегда находилась далеко от внешнего воздействия, то там оправданно не производились работы по обслуживанию. Для проведения данной процедуры не потребуется дорогого масла, достаточно и полусинтетического.

При этом оно не хуже по представленным характеристикам любого масла для компрессора и имеет множество присадок, используемых с пользой.

Осматривая компрессор, вы обнаружите 3 трубки, одна из них уже запаяна, а вот остальные свободные. Открытые применяются для ввода и вывода воздуха. Чтобы понять, как будет циркулировать воздух, стоит подключить питание компрессора.

Запишите для себя, какое из отверстий втягивает воздух, а какое его выпускает. А вот запаянную трубку надо раскрыть, она будет служить отверстием для замены масла.

Надфиль необходим для осуществления надпила трубки, при этом обязательно следите, чтобы стружка не попала внутрь компрессора. Чтобы определить, сколько масла уже находится там, сливаем его в емкость. С последующей заменой вы уже будете знать, сколько его придется влить.

Затем берем шпиц и заливаем полусинтетику, но в этот раз рассчитывайте, что объема должно быть в два раза больше, чем уже слили. Когда емкость заполнена маслом, стоит заглушить систему смазки двигателя, для этого используется винтик, который предварительно оформляется лентой фум и размещается просто в трубке.

Не пугайтесь, если периодически из выходной воздушной трубки будут проявляться капли масла. Эту ситуацию разрешить не так уж сложно, найдите масловлагоотделитель для самодельной установки.

Предварительные работы окончены, вот только теперь можно приступить к непосредственной сборке установки. И начинаются они с укрепления двигателя, лучше всего выбрать деревянное основание для этого и в таком положении, чтобы он был на раме.

Стоит обратить внимание, что данная деталь весьма чувствительная к положению, поэтому следите за указаниями на верхней крышке, где прорисована стрелочка. В этом вопросе важна точность, ведь от правильности установки зависит непосредственно правильность смены режимов.

Где размещается сжатый воздух?

Баллон способный выдержать высокое давление – это емкость от огнетушителя. При этом у них высокие показатели прочности и могут использоваться в качестве навесного оборудования.

Если брать за основу огнетушитель ОУ-10, который вмещает 10 литров, то стоит рассчитывать на давление в15 МПа. Выкручиваем запорно-пусковое устройство, вместо которого устанавливаем переходник. Если вы выявили следы ржавчины, то эти места стоит в обязательном порядке обработать преобразователем ржавчины.

Внешне удалить ее не сложно, а вот провести внутреннюю чистку сложнее. Но проще всего внутрь баллона залить сам преобразователь и хорошенько взболтать, чтобы все стенки пропитались им.

Когда очистка проведена, вкручивается водопроводная крестовина и можно считать, что мы уже подготовили две рабочие детали самодельной конструкции компрессора.

Проведение установки деталей

Ранее уже оговаривалось, что для осуществления фиксации двигателя и корпуса огнетушителя подойдет деревянная доска, так же даже легче хранить рабочие детали.

В плане крепления двигателя послужат резьбовые шпильки и шайбы, только заранее подумайте над тем, чтобы сделать отверстия. Чтобы зафиксировать ресивер в вертикально потребуется фанера.

В ней делается выемка под баллон, второй и третий фиксируется к основной доске с применением саморезов и удерживает ресивер. Чтобы придать конструкции маневренности, следует прикрутить колесики от мебели к основанию.

Чтобы пыль не оказалась в системе, следует продумать ее защиту – прекрасным вариантом можно считать использование фильтра для бензина грубой очистки топлива. С его помощью будет с легкостью исполняться функция воздухозаборника.

Поскольку на отверстии с входом компрессорного оборудования показатели давления низкие, усиливать его не придется.

Создав входной фильтр для проведение установочных работ с компрессором, не забудьте в конце установить масловлагоотделитель, чтобы избежать в будущем попадания капель воды. Поскольку показатели давления на выходе высокие, понадобятся автомобильные хомуты.

Масловлагоотделительный фильтр присоединяется к входу редуктора и выходу нагнетателя по давлению. Чтобы проконтролировать баллонное давление, следует вкрутить и сам манометр с правой стороны, где с противоположной стороны расположен выход.

Чтобы контролировать давление и питание в 220в, устанавливают реле для регулировки. В качестве исполнительного механизма многие мастера рекомендуют использовать РМ5 (РДМ5).

Данное устройство реагирует на работу, если давление падает, то включается компрессор, если же оно поднимается, то устройство выкачается полностью.

Чтобы установить должное давление используются пружины на реле. Большая пружина отвечает за минимальный показатель, а вот маленькая за максимальный, устанавливая тем самым рамки работы и отключения самодельной установки компрессора.

По факту РМ5 – это обычные двухконтактные переключатели. Один контакт понадобится для соединения с нулем сети 220 В, а второй для объединения с нагнетателем.

Тублер нужен, чтобы провести с него отключение от сети и избавить себя от постоянной беготни в направлении розетки. Все соединенные провода в целях безопасности следует заизолировать. Когда данные работы проведены, можно прокрасить установку и провести ее проверку.

Регулировка давления

Когда конструкция собрана, вполне естественно провести ее проверку. Подсоединяем последние компоненты – краскопульт или пневмопистолет и подключаем установку к сети.

Проверяем работу реле, насколько оно справится с отключением двигателя, и следим за давлением с помощью манометра. Если все работает исправно, переходим к проверке герметичности.

Для этого проще всего использовать мыльный раствор. Когда герметичность проверена, стравливаем воздух из камеры. Компрессор запускается, когда давление падает ниже минимального лимита. Только после проверки всех систем и привидение их в рабочее состояние можно приступить к процедуре покраски деталей.

Статья в тему: Что такое ДМРВ

Для покраски вам надо лишь определить давление и не загружать себя предварительной обработкой металла. Чтобы проводить покраску равномерным слоем необходимо таким образом экспериментировать и определить атмосферные показатели.

При этом важно как можно меньше использовать нагнетатель. Каждый автолюбитель разберется с составляющими частями и приступит к изготовлению автомобильного компрессора.

Можно выбрать разные варианты производства, но применение пуска навигатора, автоматического контроля давления – это более сложная конструкция, но ее использование – это одно и сплошное удовольствие.

При этом не придется уделять время для контроля ресивера, что раскроет больше возможностей, и вы сможете заняться покраской машины, забора или даже ворот.

Регламентные работы – это обязательная процедура для того, чтобы продлить работу своего самодельного компрессора.

Чтобы произвести замену масла – слить или залить его можно использовать обычный шприц. Замена фильтров осуществляется только при необходимости, когда снижена скорость по наполнению камеры резервуара.

Компрессор для генератора дыма

Смастерить компрессор для дымогенератора коптильни несложно своими руками. Секрет успеха кроется в грамотном расчете мощности устройства.

Потребуются следующие детали:

• вентиляторный блок (монтируют из осевого вентилятора от компьютера);
• тара из пластика емкостью 10 литров;
• тройники для водопроводных труб;
• трубка или прочный шланг;
• резистор переменного сопротивления.

Порядок работы.

1. Вентилятор монтируют в прорези пластиковой емкости и надежно закрепляют.
2. Выходной шланг помещают в горлышке емкости. Соединение должно быть герметичным в обязательном порядке.
3. Для регулировки оборотов в схему питания вентилятора включают резистор переменного сопротивления.

Основным назначение этого приспособления является постоянная подача воздуха с небольшим давлением.

Какие инструменты нужны для создания самодельного компрессора

Прежде чем разобраться, как сделать компрессор самостоятельно, потребуется иметь под рукой следующие инструменты:

• Аппарат для сварочных работ;
• Металлообрабатывающие инструменты;
• Прибор с насадками с абразивной текстурой;
• Разводные ключи, отвертки, плоскогубцы;
• Дрель;
• Щетка для работы с металлом.

Применение компрессора в качестве мойки

Несложное дополнительное приспособление позволит смастерить мойку из компрессора своими руками.

• Для этого необходимо приобретение продувного пистолета и кое-каких элементов для сантехники.
• Принцип работы моющего пистолета основан на том, что он снабжен дополнительным входом для нагнетания воздуха.
• Через кран и быстросъемное соединение вода поступает в насадку-пистолет, упирается в тройник и проходит через сопло. Поступающий в пистолет воздух создает дополнительное давление, делая мощнее струю воды.

Такое приспособление несложно применить и для продувки деталей.

Проверка самодельного компрессора

До начала применения самодельного приспособления в деле, его требуется проверить.

В первую очередь необходимо осмотреть все соединения на предмет их надежности и герметичности, а трубки и шланги проверить на наличие трещин.

При работе с компрессором за уровнем давления требуется следить при помощи манометра.

Давление воздуха несложно отрегулировать при помощи регулирующего винта.

Пользуясь самодельным компрессором, его периодически необходимо осматривать на предмет износа шлангов и ослабления крепежных элементов.

Достоинством самодельного устройства кроме его низкой себестоимости является и простота конструкции. Это позволяет владельцу произвести ремонт компрессора своими руками.

Дополнительные конструктивные идеи, как и из чего смастерить компрессор, несложно почерпнуть из фото самодельного компрессора.

Испытание и настройка компрессора

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель. Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь. Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

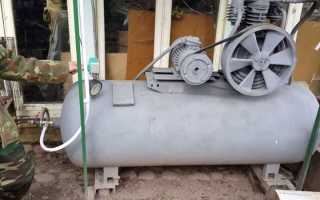

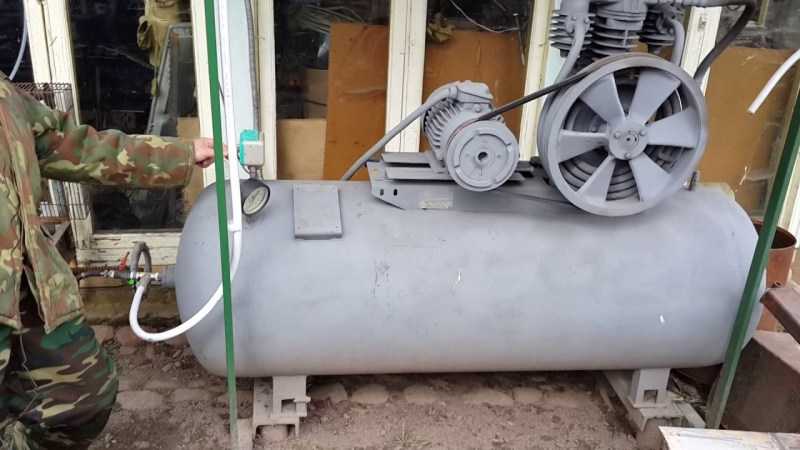

Фото компрессоров своими руками
