Инструкция по изготовлению диодного фонаря своими руками

Научились китайцы делать ширпотреб и в частности фонарики. Такого изобилия форм, размеров, расцветок нет, пожалуй, ни в какой другой группе товаров. Дома их уже не меньше пяти штук, но купил ещё один. И вовсе не из любопытства, посмотрел на него и воображение нарисовало картинку как в тёмное время суток включаю боковую панель, прикрепляю торцевой частью с магнитом к металлической гаражной двери, и при свете, не занятыми руками открываю замки. Сервис – «пять звёздочек»! Вот только фонарь предлагалось купить в нерабочем состоянии.

Характеристики фонарика STE-15628-6LED

• 6 светодиодов (3 в отражателе + 3 в боковой панели)
• 2 режима работы
• встроенное ЗУ
• магнит для крепления
• размеры: 11х5х5 см

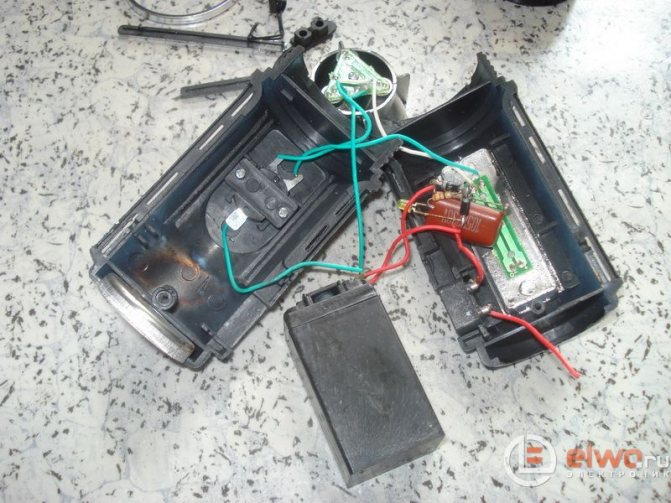

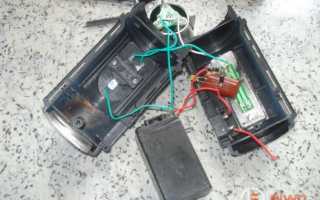

Внешне абсолютно исправное и привлекательное изделие не создавало светового потока. Ну, разве возможно чтобы вот такая замечательная вещица была совершенно не на что не годной? Данная модель была в единственном экземпляре, но любитель электроники во мне «вещал», что всё преодолимо.

Провод оторвался при вскрытии корпуса, а вот опалённой пластмасса уже была и наводила на мысль, что подгорели электронные компоненты схемы зарядного устройства, а аккумулятор может быть и вполне исправным.

С него и начал проверку. Напряжение на клеммах вольтметр показал равным одному вольту. Имея уже некоторый опыт общения с такими аккумуляторами начал с того, что открыл на нём верхнюю предохранительную планку, снял резиновые колпачки, долил в каждую «банку» по одному кубику дистиллированной воды и поставил на зарядку. Зарядное напряжение 12 В, ток 50 мА.

Зарядка в режиме повышенного напряжения (вместо штатных 4,7 В) длилась два часа, в наличии более 4 вольт.

Раз аккумулятор годный к эксплуатации то ему нужно зарядное устройство, собранное по более приличной схеме и на более надёжных электронных компонентах, нежели чем от китайского резистор на входе, был пробит один из двух диодов 1N4007 выпрямителя и дымился при включении ЗУ резистор светодиода. В первую очередь необходимы надёжный конденсатор не менее чем на 400 вольт, диодный мост и подходящий стабилитрон на выходе.

Схема ЗУ фонаря

Составленная схема показала свою работоспособность, конденсатор ёмкостью в 1 мкФ и 400 В нашёл МБГО (куда ещё надёжней и в предполагаемый корпус вписывается удачно), диодный мост собран из 4 штук диодов 1N4007, стабилитрон на пробу взял первый попавшийся импортный (напряжение стабилизации определил приставкой к мультиметру, а вот название его прочитать не представилось возможным).

Далее схема была собрана при помощи пайки и использована для производства нормально цикла заряда, предварительно разряженного аккумулятора (миллиамперметр с шунтом, так что в действительности полное отклонение стрелки происходит при токе в 50 мА). Стабилитрон применён уже с напряжением стабилизации 5 В.

Печатная плата для окончательной сборки ЗУ с размерами под корпус зарядки от сотового телефона. Лучшего варианта корпуса тут и не придумать.

Вид реально собранной, работоспособной платы. Корпус конденсатора приклеен к плате клеем «мастер». А вот травить платку поленился, винюсь, случайно оказалась под рукой б/у практически нужного размера и это обстоятельство всё решило.

Зато не поленился заменить информационную наклейку на корпусе зарядки. При полностью заряженном аккумуляторе, в темноте, боковая панель вполне прилично освещает помещение размером 10 кв. метров, а свет от отражателя фары делает хорошо видимыми предметы на расстояние до 10 метров.

В дальнейшем предполагаю подобрать для фонаря более надёжный и мощный аккумулятор. Автор — Babay из Barnaula.

Электрический фонарик относится как бы к дополнительному вспомогательному инструменту для проведения каких либо работ при наличии плохого освещения либо отсутствия освещения вообще. Каждый из нас выбирает тип фонарика по своему усмотрению:

• налобный фонарик;
• карманный фонарик;
• фонарик на ручном генераторе

и так далее.

Как выбрать подходящий

Выбор следует осуществлять согласно с вашими пожеланиями. Китайские фонари приобретают для разнообразных целей – поэтому и ассортимент видов широк. К примеру, для охотника нужен качественный, с прочным и надежным корпусом, желательно с возможностью установки на оружие.

Для рыбаков лучше всего приобретать светодиодные китайские фонарики, которые не нужно держать руками, таким образом, не будет упущена важная поклевка. Например, отлично подойдут налобные фонарики. Свет в рыбацких светодиодных фонариках должен быть теплым, либо комбинированным.

Для автомобилиста подойдут небольших размеров, со сменной AA батарейкой. Можно подобрать экземпляр в виде брелока.

Для дачи лучше подобрать конструкцию с защитой от пыли, влаги, падения, с мощным аккумулятором, желательно подзаряжаемым от обычной розетки, либо со сменными АА батарейками.

Выбор рукоятки

Отлично себя зарекомендовали светодиодные китайские фонарики с рукояткой из алюминия, но может подойти и пластиковая ручка. Дюралюминий так же неплох, он считается легким и прочным материалом, который не подвергается коррозии. Рукоятка должна иметь обязательно антискользящую поверхность, желательно с напылением, которое предотвратит рукоятку от царапин и других повреждений. В больших фонарях на корпус устанавливают ручку, таким образом, его удобнее держать одной рукой.

Зачастую рукоятка является и корпусом фонаря. В этом случае важно подобрать его из качественного материала, с хорошими креплениями. Если вы приобретаете китайский светодиодный фонарик для рыбалки, охоты или туризма, то корпус должен иметь защитную систему от жидкостей, ударов, огня.

простейшая схема фонарика

Светодиодный светильник своими руками

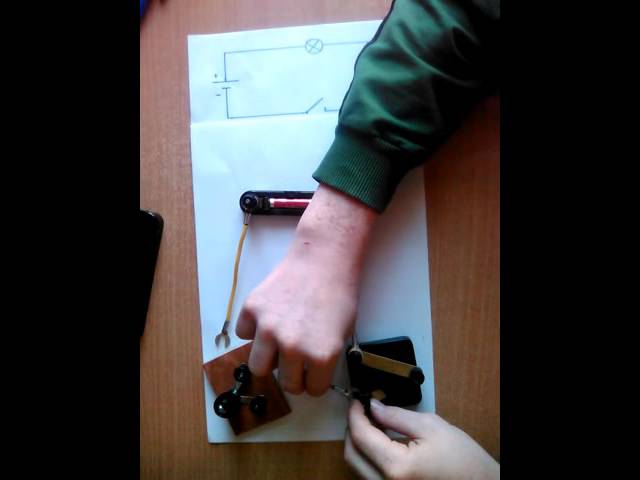

Схема простого фонарика

Электрическая схема простого фонарика рис.1 состоит из:

• батареи элементов;
• лампочки;
• ключа выключателя.

Схема в своем исполнении простая и разъяснений на этот счет не требует. Причинами неисправности фонарика при такой схеме могут быть:

• окисление контактных соединений с батарейками;
• окисление контактов патрона лампочки;
• окисление контактов самой лампочки;
• неисправность ключа выключателя света;
• неисправность самой лампочки перегорела лампочка;
• отсутствие контактного соединения с проводом;
• отсутствие питания батареек.

Другими причинами неисправности могут быть какие либо механические повреждения корпуса фонарика.

Схема аккумуляторного фонарика на светодиодах

фонарик налобный со светодиодами BL — 050 — 7C

Фонарик BL — 050 — 7C поступает в продажу со встроенным зарядным устройством, при подключении такого фонарика к внешнему источнику переменного напряжения — осуществляется подзарядка аккумуляторной батареи.

Аккумуляторные батарейки, а точнее электрохимические аккумуляторы,- принцип зарядки таких элементов основан на использовании обратимых электрохимических систем. Вещества, образовавшиеся в процессе разряда аккумулятора, под воздействием электрического тока — способны восстанавливать свое первоначальное состояние. То есть подзарядили фонарик и можем дальше им пользоваться. Такие электрохимические аккумуляторы или отдельные элементы, могут состоять из определенного количества, — в зависимости от потребляемого напряжения:

• количества лампочек;
• типа лампочек.

Количество, комплект таких отдельных элементов фонарика, — представляют из себя батарею.

Электрическую схему фонарика рис.2 можно рассматривать как состоящей из простой лампочки накаливания так и из определенного количества светодиодных лампочек. Для любой схемы фонарика что именно важно? — Важно то, чтобы потребляемая энергия лампочками состоящими в электрической цепи — соответствовала выдаваемому напряжению источника питания батареи, состоящей из отдельных элементов.

Читаем схему соединений:

Резистор R1 сопротивлением — 510 кОм и номинальным значением мощности — 0,25 Вт в электрической цепи соединен параллельно, за счет данного большого сопротивления, напряжение на дальнейшем участке электрической цепи значительно теряется, а точнее, часть электрической энергии преобразовывается в тепловую энергию.

Так какой же фонарь выбрать?

Конечно, фонарики могут быть различными и по потребляемому напряжению (от 1.5 до 12 В), и с различными выключателями (сенсорный или механический), с наличием звукового оповещения о разряде батареи. Это может быть оригинал или его аналоги. Да и не всегда можно определить, что же за прибор перед глазами. Ведь пока он не выйдет из строя и не начнется его ремонт, нельзя увидеть, какая в нем стоит микросхема или транзистор. Наверное, лучше выбирать тот, который нравится, а возможные проблемы решать уже по мере поступления.

Схема светодиодного фонарика

Величину резистора легко узнать по цветовой маркировке с помощью онлайн калькулятора. Так вот у меня есть специальная коробка для мобильных остатков шнурки, старые батареи, карточки и т. А располагать светодиоды удобнее в линейку, на расстоянии около 5 мм друг от друга, например, как это показано в конструкции на рисунке ниже. Следовательно конденсатор С будет оставаться в заряженном состоянии.

Если светодиод не светит, необходимо поменять местами крайние выводы первичной или вторичной обмотки трансформатора. Если блокинг генератор не запустился — вы перепутали концы обмоток трансформатора.

Парафин для заливания всего преобразователя. Во время зарядки фонарик был включен, ток через светодиоды и резисторы превысил предельный, что и привело к выходу их из строя.

По заявлению производителя световой поток фонаря достигает метров, корпус выполнен из ударопрочного ABS-пластика, в комплекте имеется отдельное зарядное устройство и ремень для переноса на плече. Как получают переменный ток — преобразование механической энергии в электрическую энергию при помощи генератора.

Я измерял выходное напряжение, и оно составило В. Разумеется, возможно, применение и других светодиодов с напряжением питания 2, В.

Устройство заряда аккумуляторов для фонаря Для подзаряда аккумуляторов от бортовой сети автомобиля можно воспользоваться схемой, показанной на рисунке ниже. Садовый фонарь на солнечной батарее. Как он …

Проекты по теме:

К сожалению аккумулятор был изношен и его хватало для работы фонаря в течение 2 часов.

По этой причине от перегрева и сгорела первичная обмотка трансформатора. При подключении зарядного устройства напряжение на клеммах аккумулятора не изменялось, стало очевидным, что зарядное устройство не работает. Однако на практике это не совсем так, т. Но, хочу заострить ваше внимание, если корпус фонарика металлический — зарядное устройство туда не монтируйте, а сделайте его выносным, то есть отдельно. Назначение кружка — двойное.

Состоит из двух ячеек по 2 вольта, соединённых последовательно. Типовыми неисправностями фонариков с аккумулятором являются: Выход из строя элементов сетевого выпрямителя диодов, электролитического конденсатора, резистора в цепи индикации ; Неисправность кнопки-выключателя легко чинится любой подходящей кнопкой с фиксацией или же рокерным выключателем ; Деградация старение аккумулятора;.

При положении движка переключателя в крайнем левом положении общий вывод подключается к левому выводу переключателя. Этот фонарик за доллара. Все три светодиода от аккумуляторов при номинальном напряжении 3,6 В потребляют ток не более 75…80 мА по мере разряда элементов ток будет снижаться, но все равно свечение будет достаточно ярким для подсветки. Введение транзисторов выровняло яркость, однако они имеют сопротивление и на них падает напряжение, что вынуждает преобразователь повышать уровень выходного до 4В, для снижения падения напряжения на транзисторах можно предложить схему на рис. Как оказалось в ручке небыло радиоэлектронных элементов. ✅ ВОССТАНОВЛЕНИЕ ГЕЛЕВЫХ АККУМУЛЯТОРОВ СВОИМИ РУКАМИ

Достоинства и недостатки

Рынок китайских товаров предлагает изделия, которые способны порадовать своей функциональностью и удобством, не смотря на то, что десятилетие назад, товары из поднебесной не имели высокого качества. Конечно, можно довериться моде и приобрести европейский фонарик, но он будет намного дороже, а по своим характеристикам, скорее всего, не уступать китайскому аналогу.

Современные светодиодные фонарики, произведенные в Китае, имеют следующие преимущества:

1. Ударостойкие и влагозащитные;
2. Радиаторы из алюминия, предотвращающие нагрев;
3. Большая емкость аккумулятора;
4. Удобная и универсальная ручка;
5. Возможность регулирования подачи света;
6. Сравнительно невысокая цена.

Не все виды китайских светодиодных фонариков имеют данные преимущества, безусловно, всё зависит от выбранного экземпляра. Некоторые не имеют встроенного аккумулятора, другие не включают в себя влагостойкий корпус. К недостаткам относят только неприятный внешний вид и зачастую не долговечную работу. Однако, срок эксплуатации можно увеличить правильно эксплуатируя изделие.

Как разобрать светодиодный аккумуляторный фонарь Lentel GL01

При этом аккумуляторы не придется вынимать из отсека фонарика, если на его корпусе установить соединительный разъем Х2. В авторском варианте в качестве трансформаторного блока применен стандартный блок, предназначенный для питания модемов.

Алюминиевая плечевая часть тюбика от зубной пасты , крема и т.

Для простоты и наглядного примера рассмотрим простейший генератор, состоящий из двух полюсного магнита и одной обмотки. Настройка электрической схемы фонаря сводится к регулировке тока заряда аккумулятора. Он настолько слаб, что полежав неделю, уже не горит.

Брать делитель еще меньше, чтобы понизить напряжение в точке V2, нельзя т. Лампа гореть при таком напряжении, конечно, еще будет, но вряд ли можно говорить о ней как о реальном источнике света. В схеме для получения высокого КПД желательно использовать чип-компоненты.

На этот раз речь пойдёт о фонарике с аккумулятором. Его можно сделать из железной проволоки 0.

Если не сложно сбросьте параметры катушки. Диод Шоттки. Трансформатор я делал на небольшом ферритовом кольце — выпаянном из нерабочей материнки. Master

Ремонт бытовой техники своими руками

Можно ли собрать схему на более простых компонентах транзисторах? Так как LP это микромощный стабилизатор, ток до mA , то пришлось поэкспериментировать. Обязательно попробую скорее всего на выходных , надеюсь на успех!

Операционный усилитель U2B — усиливает напряжение, снимаемое с датчика тока. Доработка Фонарика vlad — Затем переменное напряжение после гасящего конденсатора выпрямляется диодным мостом на диодах VD1 — VD4 1N С увеличением номинала резистора допустимое напряжение разряда увеличивается, и наоборот. ДЕЛАЕМ ПРОСТОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АКБ с авто выключением при полном заряде

ДЕЛАЕМ ПРОСТОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АКБ с авто выключением при полном заряде

Второй вариант сборки

Еще одним способом сделать светодиодный самодельный фонарик – использовать старый светильник, в котором перегорела лампочка. В данном случае можно также запитать прибор одной батарейкой. Здесь для сборки будет использоваться следующая схема:

Схема для сборки карманного фонарика

Сборка по этой схеме происходит следующим образом:

• берем ферритовое кольцо (его можно извлечь из люминесцентной лампы) и наматываем на него 10 витков провода. Провод должен иметь сечение 0,5-0,3 мм;
• после того, как намотали 10 витков, делаем отвод или петельку и снова мотает 10 витков;

Обмотанное ферритовое кольцо

• далее по схеме соединяем трансформатор, светодиод, батарейку (одной пальчиковой будет вполне достаточно) и транзистор КТ315. Можно еще поставить конденсатор для яркости свечения.

Собранная схема

Если диод не засиял, значит необходимо поменять полярность батарейки. Если не помогло, то дело было не в батарейке и нужно проверить корректность подключения транзистора и источника света. Теперь дополняем нашу схему оставшимися деталями. Теперь схема должна иметь следующий вид:

Схема с дополнениями

При включении в схему конденсатора С1 и диода VD1, диод начнет светить намного ярче.

Визуализации схемы с дополнениями

Теперь только осталось выбрать резистор. Лучше всего ставить переменный резистор на 1,5 кОма. После этого нужно отыскать то место, в котором светодиод буде светит ярче всего. Далее сборка фонарика с одной батарейкой предполагает проведение следующих действий:

• теперь разбираем старый светильник;
• из узкого однобокого стеклотекстолита вырезаем круг, который должен соответствовать диаметру трубки осветительного прибора;

Обратите внимание! Под соответствующий диаметр трубки стоит подбирать все детали электроцепи.

Детали подходящего размера

• далее размечаем плату. После этого ножиком разрезаем фольгу и лудим плату. Для этого паяльник должен иметь специальное жало. Его можно сделать своими руками, накрутив на конец инструмента проволоку шириной 1-1,5 мм. Конец проволоки нужно заострить и залудить. Должно получиться примерно так;

Подготовленное жало паяльника

• припаиваем к подготовленной плате детали. Она должна иметь следующий вид:

Готовая плата

• после этого соединяем припаянную плату с первоначальной схемой и проверяем ее работоспособность.

Проверка работоспособности схемы

После проверки нужно хорошо припаять все детали. Особенно важно нормально припаять светодиод. Также стоит уделить внимание контактам, идущим к одной батарейке. В итоге должно получиться следующее:

Плата с припаянным светодиодом

Теперь осталось только вставить все в фонарик. После этого края платы можно покрыть лаком.

Готовый светодиодный самодельный фонарик

Такой фонарик можно запитать даже от одной разряженной батарейки.
