Что такое элемент и термогенератор Пельтье

Элементом Пельтье называется термоэлектрический тип преобразователя, который базируется на температурной разности при протекании электричества. Суть открытого в 1834 г. эффекта в том, что тепло выделяется или поглощается в участке контактирования разнородных проводников, подключенных к электричеству.

Что собой представляет элемент Пельтье

К сведению! По этой теории электрический ток осуществляет перенос электронов между металлами. Если увеличить кинетическую энергию, то она превратится в тепловую.

Устройство, преобразующее кинетическую энергию в тепловую

Альтернативная энергия🏠 Электричество из дров🔥 Термоэлектрический генератор⚡ Элемент Пельтье💣

Элемент Пельтье 135 Вт, генерация электроэнергии? ЧАСТЬ # 1

Электричество из Элементов Пельтье — Как получить и сколько получится

Электричество из Элементов Пельтье получать можно, но есть проблема в том, что напряжение таких термогенераторов слишком мало

для большинства электронных приборов собранных на кремниевых полупроводниках.

Напряжение на выходе , даже при хорошей разнице температур, не превышает 0,3 вольта, что слишком мало для большинства повышающих преобразователей. Кроме того сами элементы Пельтье разрушаются при попытках достичь невозможного — повысить напряжение увеличивая нагрев одной из сторон.

Состоящие из множества кремниевых полупроводниковых столбиков, эти элементы боятся перегрева. Нагрев может просто распаять саму конструкцию, ведь припой там не тугоплавкий, да еще и кремниевые полупроводники после перегрева теряю свои полупроводниковые свойства.

Как эксперимент , можно конечно с помощью генератора построенного на германиевых транзисторах повысить напряжение и за счет потери тока заставить светиться светодиоды или даже включить индикатор зарядки сотового телефона или смартфона, но не более.

Реальная отдача таких конструкций очень мала, так что говорить о том, что с помощью этих термоэлементов можно питать домашнее освещение или заряжать сотовые телефоны не приходится. Но утверждающих, что «кто то сделал и работает» конечно хоть пруд пруди, насмотревшиеся фокусов и фэйков , такие спецы будут уверенно стоять на своем, утверждая , что Электростанция на Элементах Пельтье это круто тихо и надежно.

Источник

Элемент Пельтье в качестве генератора энергии

Термоэлектрический модуль Pelty может выступать как электрогенератор Пельтье при принудительном нагревании одной из его частей. Чем больше показатель температурной разности, тем выше показатель тока источника.

Предельный температурный показатель ограничен, но может быть выше, чем точка припойного плавления, используемая в конструкции модуля. Несоблюдение данного требования приводит к тому, что элемент Пельтье ломается.

Для термогенераторного производства применяют специальный тип модулей, где есть тугоплавкий припой. Их можно подогревать до температурного показателя 300 °С. По сравнению с обычным генератором эта температура в два раза больше. Потому коэффициент полезного действия в подобных устройствах невысок, их используют лишь тогда, когда невозможно применить результативный электроисточник.

Генератор электроэнергии популярен среди путешественников

Обратите внимание! Генераторы с мощностью 10 В популярны у туристов, путешествующих на дальние расстояния. Крупные, мощные постоянные устройства, которые работают от высокого температурного топлива, применяют, чтобы питать газораспределительные узлы, метеорологическую аппаратуру.

Применение

Несмотря на довольно низкий КПД, термоэлектрические элементы нашли широкое применение в измерительной, вычислительной, а также бытовой технике. Модули являются важным рабочим элементом следующих устройств:

• мобильных холодильных установок;
• небольших генераторов для выработки электричества;
• систем охлаждения в персональных компьютерах;
• кулеры для охлаждения и нагрева воды;
• осушители воздуха и т.д.

Приведем детальные примеры использования термоэлектрических модулей.

Холодильник на элементах Пельтье

Термоэлектрические холодильные установки значительно уступают по производительности компрессорным и абсорбционным аналогам. Но они имеют весомые достоинства, что делает целесообразным их использование при определенных условиях. К таким преимуществам можно отнести:

• простота конструкции;
• устойчивость к вибрации;
• отсутствие движущихся элементов (за исключением вентилятора, обдувающего радиатор);
• низкий уровень шума;
• небольшие габариты;
• возможность работы в любом положении;
• длительный срок службы;
• небольшое потребление энергии.

Такие характеристики идеально подходят для мобильных установок.

Термоэлектрический автохолодильник установленный в салоне автомобиля

Элемент Пельтье как генератор электроэнергии

Термоэлектрические модули могут работать в качестве генераторов электроэнергии, если одну из их сторон подвергнуть принудительному нагреву. Чем больше разница температур между сторонами, тем выше сила тока, вырабатываемая источником. К сожалению, максимальная температура для термогенератора ограничена, она не может быть выше точки плавления припоя, используемого в модуле. Нарушение этого условия приведет к выходу элемента из строя.

Для серийного производства термогенераторов используют специальные модули с тугоплавким припоем, их можно нагревать до температуры 300°С. В обычных элементах, например, ТЕС1 12715, ограничение – 150 градусов.

Технические характеристики элемента Пельтье

Термические электрические модули обладают следующими характеристиками:

• производительность холода;
• максимальный температурный перепад;
• допустимая сила тока, которая нужна, чтобы обеспечить максимальный температурный перепад;
• предельное напряжение в киловаттах, которое необходимо току для достижения пиковой разницы;
• внутренний показатель сопротивления модуля resestance, указываемый в Омах;
• коэффициент эффективности или КПД устройства, которое показывает отношения охлаждения к мощности.

Вам это будет интересно Определение обмоток двигателя

Усредненные технические характеристики

Обратите внимание! Подобные характеристики распространяются и на миниатюрные установки, малые электрогенераторы, холодильные системы охлаждения персональных компьютеров, охлаждающие/нагревающие водные кулеры и осушители воздуха.

Термоэлемент Пельтье

В основе любого термоэлектрического модуля лежит тот факт, что разные проводники имеют разные уровни энергии электронов. Иными словами, один проводник можно представить как высокоэнергетическую область, второй проводник, как низкоэнергетическую область. При контакте двух токопроводящих материалов, во время пропускания через них электрического тока, электрону из низкоэнергетической области необходимо перейти в высокоэнергетическую область.

Этого не произойдет, если электрон не приобретёт необходимое количество энергии. В момент поглощения этой энергии электроном, происходит охлаждение места контакта двух проводников. Если поменять направление протекания тока, возникнет, наоборот, эффект нагревания места контакта.

Можно использовать любые проводники, но этот эффект становится физически заметным и значимым только в случае использования полупроводников. Например, при контактировании металлов, эффект Пельтье настолько незначителен, что практически незаметен на фоне омического нагрева.

Устройство модуля

Термоэлектрический модуль (ТЭМ), независимо от своего размера и места применения состоит из разного количества, так называемых термопар. Термопара — это тот самый кирпичик, из которых строится любой ТЭМ. Она состоит из двух полупроводников различающихся типом проводимости. Как известно, существуют два типа проводимости p и n типа. Соответственно существует и два типа полупроводников. Два этих разнородных элемента соединяются в термопаре с помощью медного мостика. В качестве полупроводников применяют соли таких металлов, как висмут, теллур, селен или сурьма.

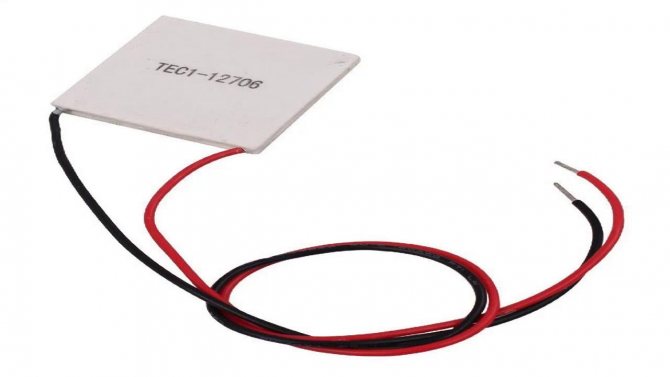

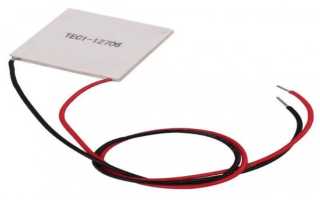

12V 60W TEC1-12706 Термоэлектрический модуль пельтье

ТЭМ — совокупность подобных термопар, соединённых друг с другом последовательно. Все термопары располагаются между двух керамических пластин. Пластина Пельтье. Пластины изготовлены из нитрида или оксида алюминия. Непосредственно само количество термопар в одном элементе может варьировать в очень широких пределах, от нескольких штук, до нескольких сотен или тысяч.

Иными словами, элементы Пельтье могут быть абсолютно любой мощности, от сотых долей, до нескольких сот или тысяч ватт. Постоянный ток последовательно проходит через все термопары и в результате верхняя керамическая пластина охлаждается, а нижняя, наоборот, греется. Если поменять направление тока, то пластины поменяются местами, верхняя начнёт греться, а нижняя охлаждаться.

В работе элемента присутствует одна особенность, которую активно используют для усиления охлаждающей эффективности этого приспособления. Как известно, при пропускании тока через элемент Пельтье возникает разность температур между поверхностью, разогревающейся и поверхностью охлаждающейся. Так вот, если ту поверхность, что активно нагревается подвергнуть принудительному охлаждению. Например, с помощью специального кулера, то это приведёт к ещё более сильному охлаждению поверхности, то есть той, что охлаждается. При этом разница температур с окружающим воздухом может достигнуть нескольких десятков градусов.

Достоинства и недостатки

Как у любого технического устройства, у термоэлектрического модуля есть свои достоинства и свои недостатки:

• Небольшие размеры. А если быть, точнее, ТЭМ может быть любого размера, от микроскопического, до гигантского.
• Отсутствие в конструкции движущихся элементов, что делает устройство абсолютно бесшумным в работе.
• Отсутствие в конструкции жидкостных или газовых наполнителей, что делает устройство предельно простым как в устройстве, так и в работе.
• В зависимости от направления тока, ТЭМ может быть как охлаждающим элементом, так и нагревающим.
• Основным недостатком ТЭМа является его низкий коэффициент полезного действия, по сравнению с холодильными установками компрессорного типа, работающими на фреоне.

Проблема повышения КПД у ТЭМов упирается в неразрешимую пока, техническую головоломку. Свободные электроны обладают, по сути, двойной природой, что на практике проявляется и они одновременно являются переносчиками как электрического тока, так и тепловой энергии. Как следствие, высокоэффективный элемент Пельтье должен быть изготовлен из материала, обладающего одновременно двумя взаимоисключающими свойствами. Материал этот должен хорошо проводить электрический ток и плохо проводить тепло. Пока такого материала не существует в природе, но учёные активно работают в этом направлении.

🌑 ТЕСТ ЭЛЕМЕНТА ПЕЛЬТЬЕ ТЕРМОЭЛЕКТРИЧЕСКИЙ ГЕНЕРАТОР МОДУЛЬ TEC1-12706 ИГОРЬ БЕЛЕЦКИЙ

Технические характеристики

Все термоэлектрические модули обладают соответствующими техническими характеристиками:

• Qmax — холодопроизводительность. Она вычисляется исходя из максимально допустимого тока и разности температур между противоположными поверхностями. Величина измеряется в Ваттах.
• DTmax — максимальный температурный перепад между поверхностями элемента. Измеряется в градусах.
• Imax — допустимая сила тока, которая необходима для возникновения максимального температурного перепада.
• Umax — максимально допустимое напряжение.
• Resistence — внутреннее сопротивление устройства.
• COP (coefficient of perfomance) — коэффициент эффективности. Это и есть КПД элемента. Показывает отношение охлаждающей мощности, к потребляемой. У самых продвинутых моделей этот коэффициент чуть не дотягивает до 0.5. У более простых не превышает 0.2—0.3.

Применение ТЭМов

Несмотря на серьёзный недостаток присущий всем без исключения элементам Пельтье, а именно очень низкий КПД, эти устройства нашли довольно широкое применение как в науке и технике, так и в быту.

Термоэлектрические модули являются важными элементами конструкции таких устройств, как:

• Мобильные холодильники. В частности, автохолодильники.
• Переносные термогенераторы. Для получения электроэнергии в труднодоступных местах.
• Системы охлаждения в современных компьютерах.
• Автомобильные кондиционеры.
• Кулеры как для охлаждения, так и для нагрева воды.
• Осушители воздуха.
• Лабораторные охлаждающие инкубаторы.

Принцип работы элемента Пельтье

Любой термоэлектрический модуль работает на разности электронной энергии, то есть один проводник — область, где есть высокая проводимость, а второй — место, где низкая проводимость. Если соединить такие источники вместе и пропустить через них заряд, то электрону для прохождения низкоэнергетической области в высокую, нужно подкопить электроэнергии. Та область, где осуществляется энергопоглощение электроном, охлаждается.

Принцип работы

Важно! При изменении полярности подключения элемента вместо охлаждения будет происходить нагревание. Данный эффект наблюдается у любого элемента, но конкретные следы элемента Пельтье будут видны на полупроводниках.

Что такое элемент Пельтье, его устройство, принцип работы и практическое применение

Холодильное оборудование настолько прочно вошло в нашу жизнь, что даже трудно представить, как можно было без него обходиться. Но классические конструкции на хладагентах не подходят для мобильного использования, например, в качестве походной сумки-холодильника.

Сумка-холодильник на элементах Пельтье, нет компрессора, не нуждается во фреоне или других хладагентах

Для этой цели используются установки, в которых принцип работы построен на эффекте Пельтье. Кратко расскажем об этом явлении.

Как правильно применять модуль Пельтье для генератора

Применять модуль Пельтье можно, как термоэлектрогенератор Teksan Colorful, для охлаждения процессора, комнаты, воды. Используется он нередко как кислородный осушитель. Подключить модуль несложно. На провода нужно осуществить подачу постоянного напряжения, значение которого есть на элементе. Красный проводник следует подключить к полюсу, а черный — к нулевому проводнику. Таким образом прибор начнет работу на охлаждение. Если поменять полярность оборудования, то поменяется местами охлаждаемая и нагреваемая поверхности.

Правильное применение модуля для генератора

Обратите внимание! Проверить, функционирует элемент или нет, несложно. До него нужно прикоснуться к нему с разных сторон. Работающий аппарат будет иметь одну горячую, а вторую — холодную область.

Таким образом, элементом Пельтье называется термоэлектрический преобразователь, который работает на температурной разности при протекании электрической энергии. Термогенератор, построенный на технических характеристиках и принципе его функционирования, имеет широкое применение на производстве и в жизни. Использовать его можно по приведенной выше инструкции.

Как подключить элементы пельтье на модуле

Если речь идет о простом регуляторе, сложностей в подключении при наличии схемы возникнуть не должно. Модуль пельтье своими руками состоит из двух металлических пластинок и проводки с контактами. Для ее установки готовят проводники «РР» и располагают их у основания. Для контроля за температурным режимом применяют на выходе полупроводники. Чтобы собрать все компоненты воедино используют паяльник средней мощности. В последнюю очередь подсоединяют два провода, по которым проходит электроток.

Модуль пельтье своими руками имеет следующие нюансы подключения:

1. Первый токопроводящий провод монтируется у нижнего основания конструкции.
2. Он фиксируется возле крайнего проводящего звена.
3. При этом стоит избегать любых соприкосновений с металлической деталью.
4. Далее крепится второй такой проводок в верхней части.
5. Его фиксируют аналогично предыдущему.

Как сделать элемент Пельтье своими руками?

Сделать самодельный модуль в домашних условиях практически невозможно, тем более в этом нет смысла, учитывая их относительно невысокую стоимость (порядка $4-$10). Но можно собрать устройство, которое будет полезным в походе, например, термоэлектрический генератор.

Схема подключения самодельного термогенератора

Для стабилизации напряжения необходимо собрать простой преобразователь на микросхеме ИМС L6920.

Принципиальная схема преобразователя напряжения

На вход такого преобразователя подается напряжение в диапазоне 0,8-5,5 В, на выходе он будет выдавать стабильные 5 В, что вполне достаточно для подзарядки большинства мобильных устройств. Если используется обычный элемент Пельтье, необходимо ограничить рабочий диапазон температуры нагреваемой стороны 150 °С. Чтобы не утруждать себя отслеживанием, в качестве источника тепла лучше использовать котелок с кипящей водой. В этом случае элемент гарантировано не нагреется выше температуры 100 °С.
