Вопросы, возникающие в процессе эксплуатации лодочных моторов Tohatsu

1. Как определить модельный год лодочного мотора Тохацу? 2. Какие серии лодочных моторов Tohatsu существуют на сегодняшний день? 3. Как выявить и устранить неполадки лодочного мотора Tohatsu? 4. Как определить число оборотов гребного винта подвесного мотора Тохацу? 5. Как пользоваться лодочным мотором Тохацу? 6. Какое топливо рекомендуется использовать для лодочных моторов Тохацу? 7. Какие гребные винты применяются на лодочных мотора Тохатсу? 8. Каковы основные характеристики лодочных моторов Tohatsu различных серий? 9. Как заменить крыльчатку на лодочном моторе Тохацу? 10. Как заменить помпу охлаждения на лодочном моторе Тохацу?

Как определить модельный год лодочного мотора Tohatsu?

Лодочные моторы используются на отдыхе, в промысловом рыболовстве и для перевозок водным путем.

Первый подвесной лодочный мотор компании Tohatsu сошел с ленты конвейера в 1956 году. Каждый лодочный мотор относится к так называемому модельному году. Модельный год – это год, в котором данная модель лодочных моторов появилась на рынке. Однако не путайте модельный год с годом, указанным на корпусе подвесного мотора! Год, указанный на корпусе, – это год, в котором данный лодочный мотор был выпущен. К примеру, ваш мотор может относиться к 2009-му модельному году, однако он мог быть выпущен в 2008 году. Знание модельного года может оказаться полезным, если вы ищете подходящие запчасти для своего лодочного мотора.

Инструкция

1. Используйте базу данных по лодочным моторам Тохацу. Вы можете найти её на веб-сайте Piranha.

2. Для осуществления поиска используйте тип модели вашего лодочного мотора Tohatsu: например, TLDI, MFS 15, MD 40, M115 или M70A. Найдите в базе данных модель вашего лодочного мотора Tohatsu. Если тип вашей модели не включён в список, запросите модельный год вашего мотора у компании Tohatsu. Для этого перейдите по ссылке «Контакты» на сайте компании Tohatsu. Отправляя запрос, убедитесь в том, что вы указали тип модели вашего лодочного мотора и его серийный номер.

3. Найдите нужную для вас информацию в левой колонке, «Motor Description» («Описание мотора»). В описании содержится информация о модельном годе вашего лодочного мотора Tohatsu. К примеру, модель TDLI относится к 2009 модельному году.

Вернуться к началу

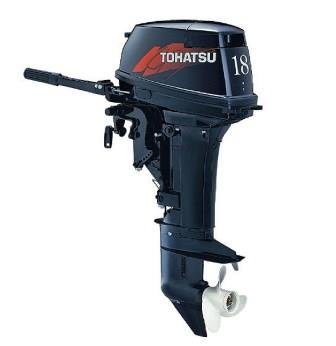

Комплектность моделей лодочного мотора Тохатсу M18E2

В зависимости от модели комплектация при поставке на рынок России следующая:

Отличие моделей лодочного мотора 2Е18 Наименование модели
S EPS EPL
Электростартер → нет имеется
Ручной стартера → установлен
Страховочный шнур с чекой →
Генератор →
Выпрямитель тока → опция установлен
Система автосмешивания моторного масла → не предусмотрена
Высота транца, мм→ 381 508
Вес, кг→ 41 44 45
Винт → стандартный
Тахометр → опция
Пульт дистанционного управления → нет имеется
Топливный бак (полимерный) → 25л
Защита от запуска при включенной трансмиссии → имеется
Комплект ЗИП → укладывается
Запасная свеча зажигания в составе ЗИП →
Руководство по эксплуатации→

Габаритные размеры модификаций S, EPS, EPL лодочного мотора Тохатсу 2Е18 (в опущенном и поднятом состоянии на транце).

Источник

Информация о подвесных моторах Tohatsu.

Начиная с 2010 года, все лодочные моторы японской компании Tohatsu, история которой началась в далёком 1922 году, принадлежат одной из трёх серий: серии TLDI и сериям четырёхтактных и двухтактных моторов.

Серия TLDI

Серия лодочных моторов Тохацу с использованием системы TLDI (two stroke low pressure direct injection – двухтактный прямой впрыск при низком давлении) включает моторы MD115, MD90, MD75, MD50 и MD40. Цифры в наименованиях этих моделей обозначают мощность в лошадиных силах. По утверждению компании Tohatsu, в этих моторах, использующих систему прямого впрыска, сочетаются экономичность и низкий уровень выхлопа четырёхтактных моторов и мощность двухтактного мотора.

Серия четырёхтактных моторов

В серию четырёхтактных лодочных моторов Tohatsu входит 12 моделей различной мощности: от 30 л.с. модели MFS30 до 2,5 л.с. модели MFS2.5. Компания Tohatsu сообщает, что её четырёхтактные модели значительно экономичнее двухтактных моторов Tohatsu. Также компания утверждает, что эта серия обладает превосходными характеристиками удельной мощности, которые, как правило, и являются причиной спроса на четырёхтактные лодочные моторы. В целом же, четырёхтактные моторы тяжелее и дороже двухтактных.

Серия двухтактных моторов

Серия двухтактных лодочных моторов Tohatsu включает около 23 различных моделей. Их мощность варьируется от 140 л.с. модели М140 до 2,5 л.с. модели М 2.5. В целом, двухтактные моторы компании Tohatsu, также как и любые двухтактные лодочные моторы, легче и мощнее своих четырёхтактных собратьев и, что немаловажно, дешевле.

Вернуться к началу

Где производить обкатку подвесного лодочного мотора

Где обкатку производить? Рекомендуется устанавливать подвесной лодочный мотор на лодку и делать обкатку на воде, тогда моделируется полноценный процесс под реальной нагрузкой. Конечно, для такого малыша, как лодочный мотор Tohatsu M 3.5, в случае особой нужды обкатку можно произвести и в бочке с водой, но все равно только на начальном этапе обкатки — до подачи половины газа, далее — опять водоем. А вот с более мощными подвесными лодочными моторами такие трюки не приветствуются.

Ну-с, берем руководство пользователя (далее — РП) — и внимательно читаем. После установки нашего двухтактного лодочного мотора Tohatsu M 3.5 на транец и придания ему вертикального положения надо накормить бак бензиново-масляной смесью в особой пропорции — 25 частей бензина к одной масла. Заметим, что в дальнейшем, после обкатки лодочного мотора, рабочая смесь будет беднее на масло — 50:1.

Как выявить и устранить неполадки лодочного мотора Tohatsu?

Компания Tohatsu предлагает широкий ассортимент лодочных моторов самой различной мощности. Конечно, лодочные моторы рассчитаны на работу в суровых условиях, однако, как и все двигатели, они подвергаются физическому износу. Проблемы, которые могут возникнуть и на которые следует обратить особое внимание, могут включать: повреждение или износ гребного винта, коррозию свеч зажигания, загрязнение топлива и попадание солёной воды в двигатель. Прежде, чем обращаться в ремонтную мастерскую, попробуйте самостоятельно выявить потенциальные проблемы с мотором, следуя простым указаниям, приведенным ниже.

Инструкция

Вам потребуются:

Свечной ключ (21 мм) Плоскогубцы Отвертка Свечи зажигания Моторное масло Свежее топливо Гребной винт

1. Если ваш лодочный мотор Tohatsu укреплен на транце лодки и погружён под воду, хорошо промойте его свежей водой. Смойте всю соль и грязь. Снимите свечу зажигания и полностью слейте воду из двигателя. Несколько раз проверните маховик, используя шнур стартера, чтобы избавиться от излишков воды. Опорожните топливный провод и карбюратор. Влейте большое количество оригинального моторного масла или моторного консервирующего масла через отверстия для свеч зажигания, одновременно поворачивая маховик для равномерного распределения масла. Попытайтесь завести двигатель. В случае неудачи обратитесь к квалифицированному специалисту по ремонту лодочных моторов Tohatsu для тщательного осмотра электрических компонентов и карбюратора на предмет повреждений.

2. Если двигатель заводится с трудом, замените свечу зажигания. Для этого снимите верхний кожух двигателя. С помощью торцового ключа поверните свечу зажигания против часовой стрелки. Снимите её. Если свеча зажигания поворачивается с трудом, слегка постучите по ней. Замените её новой свечой Champion или NGK с зазором 1.0 мм. Заново установите кожух двигателя. Следите за тем, чтобы не затянуть свечу зажигания слишком туго, так как это может привести к повреждению резьбы. Убедитесь, что в двигателе залито достаточно топлива и масла.

3. Если гребной винт изношен или погнулся, замените его: повреждённый гребной винт может повлиять на работу всего двигателя и вызвать проблемы с ним. Установите основной переключатель в позицию «Off» («Выкл.»). Установите рычаг переключения передач в нейтральную позицию («N»). Снимите колпачок со свечи зажигания. С помощью плоскогубцев извлеките штифт гребного винта. Снимите гайку гребного винта, а также пробку и шайбу. Потяните гребной винт на себя и снимите его. Нанесите оригинальную смазку на гребной вал и на предохранитель, соединяющий гребной винт с гребным валом редуктора в нижней части двигателя. Установите новый гребной винт. Заново установите пробку и шайбу. Затяните гайку гребного винта и введите новый штифт.

4. Если вы сталкиваетесь с затруднениями при переключении скоростей, замените трансмиссионное масло. Выкрутите отвёрткой винты нижнего и верхнего маслосливных отверстий. Дайте маслу полностью стечь. Введите горлышко тюбика с маслом в нижнее маслосливное отверстие. Сжимая тюбик, вводите масло до тех пор, пока оно не начнёт выходить через верхнее маслосливное отверстие. Выньте горлышко тюбика с маслом из маслосливного отверстия и вкрутите винт нижнего маслосливного отверстия. Используйте оригинальное трансмиссионное масло SAE # 80. Требуемый объём масла составляет примерно 200 мл.

5. Если топливо находилось в топливном баке более 30 дней, слейте его и залейте свежее топливо, так как при длительном хранении топлива внутри мотора оно загрязняется и приводит к трудностям при запуске двигателя.

Вернуться к началу

Регулировка карбюратора лодочного мотора

Если у вашего лодочного мотора наблюдается повышенный расход топлива, неустойчивая работа или снижение мощности, то с большей долей вероятности во всем этом виноват карбюратор. Это сложная деталь двигателя, которая имеет свойство засоряться и накапливать различного рода осадки. В тонкости его работы мы углубляться не будем, но думается всем известно, что он отвечает за топливную смесь, которая подается в камеру сгорания.

Если вы подозреваете, что в не совсем хорошем поведении вашего мотора виноват именно карбюратор, не стоит сразу искать информацию по его разборке и настройке. Первым делам рекомендуется поменять свечу зажигания и поставить именно оригинальную, которую рекомендует производитель. То же касается и ГСМ, масло и бензин лейте по возможности такой какой написан у вас в руководстве по эксплуатации. Хотим заметить, что топливо спустя 3 месяца начинает терять свои свойства, а спустя пол года его уже лучше просто вылить и не заливать в мотор, ибо характеристики свои оно уже потеряет.

Если ничего из этого не помогает, тогда можно попробовать настроить обороты холостого хода с помощью двух регулировочных болтов. Один из них отвечает за качество смеси, другой за количество. Прогрейте мотор минут 10, затем винтом количества выставляем холостые обороты чуть выше чем стабильные. Затем винтом качества смеси выставляем самые высокие обороты и в конце снова винтом количества выставляем холостые обороты до чуть завышенных стабильных. Такую последовательность нужно пройти несколько раз, пока не получим устойчивые минимальные обороты холостого хода. И внимание! В самом конце, повышенные обороты нужно убирать уже винтом качества, а не количества, как мы делали до этого.

Если после этих регулировок карбюратора мотор глохнет на передаче или при закрывании крышки капота, то попробуйте повысить обороты винтом количества. Так же рекомендуем проверить пружины этих винтов. Если они слабые, то все ваши настройки очень скоро собьются от вибрации. Просто выкрутите винты, растяните немного пружины и вкрутите винты на место. Обогащенность смеси можно проверить если резко сбросить газ на ходу, мотор не должен заглохнуть.

Идем дальше. Если у вас такие симптомы как:

  • мотор глохнет при наборе оборотов
  • в прогретом состоянии плохо запускается
  • неустойчивые холостые обороты
  • увеличенный расход топлива

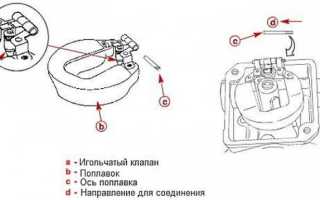

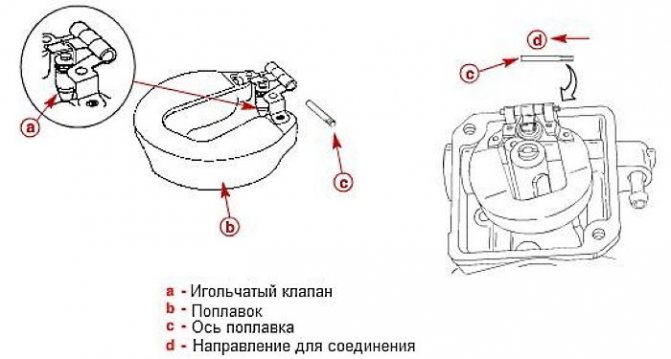

То причину их нужно искать в поплавковой камере, а точнее это свидетельствует о повышенном уровне топлива в ней.

Если же у вас заметно снизилась динамика разгона и также наблюдаются проблемы работы на холостых, то у вас возможно низкий уровень топлива в поплавковой камере.

Изменяя угол язычка поплавка, можно отрегулировать уровень топлива в камере. При увеличении уровня топлива язычок толкает запорный клапан и он в свою очередь перекрывает подачу топлива. Язычок встроен в корпус поплавка и его (язычок) чаше всего делать из мягкого металла и как раз изменив немного угол язычка можно заставить клапан раньше или позже перекрывать подачу топлива. Но не спешите сразу гнуть его на 45%, изменять угол нужно совсем чуть чуть. Для этого хорошо подойдет плоская отвертка. После изменений проверяйте работу мотора. Каких то более конкретных рекомендаций дать не можем, т.к. все модели индивидуальны в этом отношении. Можете заглянуть в мануал своего мотора и посмотреть заводские настройки карбюратора и сравнить с текущими и попробовать откорректировать в случае расхождений.

Как определить число оборотов гребного винта подвесного мотора Tohatsu?

Вы можете самостоятельно вычислить количество оборотов, которые совершает за одну минуту гребной винт вашего лодочного мотора Tohatsu.

Вы можете определить число оборотов, которые совершает за одну минуту винт вашего лодочного мотора Тохацу, с помощью простых вычислений и Руководства по эксплуатации мотора. Зная шаг винта (т.е. теоретическое расстояние, на которое винт проталкивает лодку вперёд при каждом обороте), вы можете вычислить приблизительную скорость лодки. Полученная скорость будет лишь приблизительной из-за «проскальзывания» гребного винта. «Проскальзывание» – это обобщённое название явлений, приводящих к тому, что винт не передаёт лодке полной мощности в связи с влиянием таких факторов, как кавитация (образование пузырей под водой) и вентиляция (если лопасти находятся вне воды).

Инструкция

1. Установите скорость вращения, на которой работает ваш мотор (в оборотах в минуту).

2. Определите передаточное число вашего мотора. Эту информацию вы сможете найти в вашем руководстве для пользователя.

3. Разделите число оборотов в минуту на большее из двух значений передаточного числа. В результате вы получите число оборотов гребного винта в минуту. Например, если число оборотов в минуту составляет 2,500, а передаточное число составляет 2,0:1, разделите 2,500 на 2,0. Полученное число, 1,250, и является числом оборотов гребного винта при данной скорости двигателя.

Советы и предостережения

Передаточные числа лодочных моторов Tohatsu 2010 года составляют:

Передаточное число лодочных моторов Tohatsu мощностью 90 или 115 л.с. составляет 2,0:1. Передаточное число лодочных моторов Tohatsu мощностью 70 л.с. составляет 2,30:1. Передаточное число лодочных моторов Tohatsu мощностью 40 или 50 л.с. составляет 1,85:1. Передаточное число лодочных моторов Tohatsu мощностью 25 или 30 л.с. составляет 1,92:1. Передаточное число лодочных моторов Tohatsu мощностью 15 или 20 л.с. составляет 2,15:1. Передаточное число лодочных моторов Tohatsu мощностью 8 или 9,8 л.с. составляет 2,08:1. Передаточное число лодочных моторов Tohatsu мощностью 6,0, 5,0, 4,0, 3,5 или 2,5 л.с. составляет 2,15:1.

Вернуться к началу

Объём технического обслуживания Тохатсу M 18E2 S, EPS, EPL (Ниссан Марин NS18E2)

Очень важно выполнять контрольный осмотр и техническое обслуживание лодочного ДВС. Сроки проведения ТО и объем приведены. Критериями частоты обслуживания является количество отработанных моточасов и срок эксплуатации движка в месяцах, актуально то, что наступило раньше,

Наименование проверяемых систем элементов Сроки ТО Работы
10 ч или 1 мес. 50 ч или 3 мес. каждые 100 ч или 6 мес.
В топливной системе
Карбюратор + + Снять, очистить. Отрегули ровать холостые обороты.
Фильтр + + + Проверить, прочистить.
Шланги + + + Проверить и заменить.
Бак + + + Очистить.
В зажигании
Свечи зажигания. Распределение момента зажигания. + + + + Проверить зазоры. Снять нагар. Заменить. Отрегули ровать зажигание
В трансмиссии:
Гребной винт + + + Проверить внешний вид.
Масло в редукторе + + + Заменить или долить, проверить на содержание воды (белая эмульсия).
Водяной насос* + + + Проверить на износ и внешние признаки.
Болты и гайки + + + Затянуть
Подвижные детали + + Нанести или закачать смазку
Навесное оборудование + + + Проверить на наличие коррозии
Анод + + + Проверить коррозию и деформацию. При неисправимой деформации

* — Подлежит замене через каждые 12 месяцев эксплуатации. Примечание: Через 300 моточасов рекомендуется провести тщательный осмотр и техобслуживание мотора в специализированном техническом центре.

Как пользоваться лодочным мотором Tohatsu?

Компания Tohatsu предлагает клиентам лодки, а также различное оборудование для них, включая лодочные моторы. Лодочный мотор Tohatsu может использоваться либо сам по себе, либо в паре с другим лодочным мотором для получения большей мощности. Для правильного использования лодочного мотора Tohatsu прежде всего ознакомьтесь с его средствами управления и научитесь наполнять его бак топливом.

Инструкция

1. Откройте топливный бак. Наполняйте топливный бак из канистры до полного заполнения топливом. Вкрутите крышку топливного бака и откройте крышку маслоналивной горловины, расположенную в задней части двигателя. Вливайте моторное масло для четырёхтактных двигателей в масляный отсек, пока он не наполнится маслом. Закройте крышку маслоналивной горловины.

2. Поверните крышку топливного бака по часовой стрелке, чтобы ослабить винт вентиляционного отверстия. Ослабив его, установите кран подачи топлива, расположенный снизу в передней части двигателя, в положение «Open» («Открыто»). Поверните рычаг переключения передач, расположенный в средней части двигателя, в нейтральную позицию («Neutral») и установите ручку газа в положение «Start» («Старт»).

3. Вытяните рукоятку «Подсос» до конца, чтобы открыть дроссель, после чего медленно оттяните рукоятку стартера назад, пока не почувствуете лёгкое сопротивление. Почувствовав сопротивление, резко дёрните рукоятку назад, чтобы завести двигатель. Возможно, вам придётся сделать несколько попыток, прежде чем двигатель заведётся.

4. После того, как двигатель заведётся, верните рукоятку подсоса в прежнюю позицию. Прежде, чем привести лодку в движение, дайте двигателю прогреться в течение трёх минут. Чтобы тронуться с места, установите ручку газа в самую нижнюю позицию и поверните рычаг переключения передач в положение «F». Для того, чтобы набрать скорость, установите ручку газа в более высокую позицию. Для управления лодкой используйте рулевой рычаг. Чтобы замедлить скорость и остановиться, установите рычаг переключения передач в нейтральную позицию («N»).

Вернуться к началу

Лодочные моторы Tohatsu и этаноловое топливо.

В качестве топлива можно использовать смесь этанола с бензином

После установки на своей лодке подвесного мотора вам потребуется использовать соответствующий тип топлива, такого, как этаноловое: его сжигание необходимо для приведения лодки в движение. В подвесных моторах Tohatsu можно использовать именно этот тип топлива, однако в этом есть свои недостатки.

Функции

Лодочные моторы – это малые двигатели, устанавливаемые в задней части небольших лодок, чтобы «толкать» лодку вперёд. Если говорить о топливной смеси, используемой для работы малых двигателей, включая модели линейки лодочных моторов Tohatsu, то в обычный бензин для малых двигателей добавляют этанол.

Замечания

По данным журнала WindCheck Magazine, использование этанола в смеси с топливом приводит к повреждению внутренних компонентов лодочных моторов, в том числе и лодочных моторов Tohatsu. На самом деле, как сообщает компания J & S Marine Service (дилер компании Tohatsu), при постоянном использовании этанола в топливной смеси карбюраторы и топливные инжекторы подвергаются коррозии.

Решения

Существует несколько возможностей для поддержания внутренних компонентов лодочных моторов Тохацу в хорошей форме. Используйте топливные присадки, чтобы способствовать стабилизации топливной смеси. Чтобы избежать отделения этанола от смеси, способного привести к повреждению двигателя, заливайте в топливный бак лишь столько топлива, сколько необходимо в данный момент.

Вернуться к началу

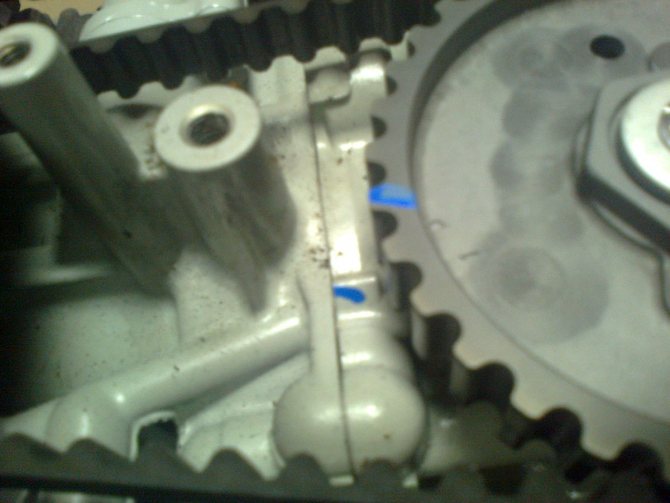

Регулировка лодочного мотора – Зазоры клапанов

В процессе долгой эксплуатации лодочного мотора в системе газораспределения зазоры клапанов могут измениться, что в итоге не редко приводит к различным нарушениям в работе и сбоям, а также к серьезным неисправностям. Но на японских и американских моторах известных марок (Yamaha, Tohatsu, Suzuki, Honda, Mercury, Evinrude, Johnson) случается крайне редко, но все же случается. Попробуем подробно разобрать как решить эту задачу и отрегулировать зазор клапанов.
Отрегулировав клапана двигателя мы добьемся нормального режима работы его системы газораспределения. К примеру, большой зазор приводит к нарушению подачи топлива и выпуску отработанных газов, т.к. клапан в открытом состоянии находится меньше времени топливная смесь поступает в цилиндр не в полном объеме. Так же это приводит к заметному снижению мощности мотора, плохому пуску, даже в теплое время года и большому износу клапанов. Такую неисправность характеризует высокочастотный металлический стук. Маленький же зазор приводит в итоге к подгоранию седел клапанов, а также к прогоранию самих тарелок. Тарелки клапанов прогорают из-за плохого отвода тепла в связи по причине не плотного прилегания клапанов к их седлам. Как следствие снижается компрессия и мощность мотора.

Ничего сложного в регулировке зазора клапанов нет. Если вы хотя бы теоретически понимаете принцип работы мотора, то вы с этой работой легко справитесь. Во всех двигателях внутреннего сгорания так называемый тепловой зазор это небольшое расстояние, промежуток между клапаном и коромыслом. Во время работы двигатель и все его детали сильно нагреваются и происходит их небольшое расширение. И этот зазор как раз компенсирует эти изменения.

В начале процесса, нам необходимо снять клапанную крышку на нашем лодочном моторе. Находится она всегда со стороны свечей зажигания.При отсутствии новой прокладки, снимать крышку, после откручивания болтов, следует очень осторожно, что бы прокладка осталась целой. Но, конечно же, по нормальным правилам, ее следует потом заменить.

Измерять и регулировать клапана нужно при температуре +18 С обязательно на холодном моторе. Для начала снимаем клапанную крышку (там где у мотора свечи). Заранее запаситесь прокладкой для крышки. На некоторых моторах перед откручиванием крышки возможно потребуется снять еще что нибудь, к примеру, топливный насос как на Suzuki DF9.9. Затем выкручиваем свечи зажигания, без них проворачивать коленвал будет легче. Заодно можно измерить компрессию в цилиндрах, не помешает.

Зазор выставляется щупом, когда поршень находится в верхней точке, это такт сжатия, при котором оба клапана закрыты. Для установки поршня в такое положение нужно проворачивать коленвал. Большинство производителей лодочных моторов для таких целей оставляют метки на маховике или распредвале. Эти метки просто нужно совместить и мы получим желаемое положение поршня. Если на своем лодочном моторе вы меток не нашли, то в этом случае нам помогут свечные отверстия и самодельная линейка из карандаша. Главное нужно помнить о точности измерений. Смотрите чтобы кулачки распредвала не начали поднимать коромысло впускного и выпускного клапанов. Нужное нам верхнее положение поршня ощущается по люфту коромысел. Теперь берем нужный для нашего мотора щуп (с нужной по паспорту толщиной) и вставляем его в зазор между клапаном и коромыслом. Если зазор не правильный (больше или меньше), отпускаете контргайку и выставляете правильный зазор. Затем затягиваем контргайку и обязательно снова проверяем зазор. Если все нормально, оставляем так, если зазор снова сбился — повторяем процедуру.

Имейте ввиду, что зазоры впускных и выпускных клапанов зачастую имеют разные значения. А вообще рекомендуется проводить регулировку клапанов каждые 100 м/часов.

Источник

Описание гребных винтов Tohatsu.

Компания Tohatsu производит самые разные виды лодочных моторов. С начала с 2011 года компания Tohatsu предлагает своим клиентам 18 различных моделей, 12 из которых относятся к линейке стандартных четырёхтактных моторов, а в 6 из них используется система TLDI (two stroke low pressure direct injection – двухтактный прямой впрыск при низком давлении). Диаметры стандартных гребных винтов Tohatsu варьируются от 4,5 дюймов на лодочных моторах Тохатсу мощностью 2,5 или 3,5 л.с. до 21 дюймов на лодочных моторах с использованием системы TLDI мощностью 75, 90 или 115 л.с. Также компания Tohatsu предлагает дополнительные гребные винты с различными шагами, которые дают владельцам лодок возможность улучшить рабочие характеристики своих лодок и подвесных моторов.

Материалы

Компания Tohatsu изготавливает гребные винты либо из алюминия, либо из нержавеющей стали. Компания выпускает небольшой ассортимент гребных винтов из нержавеющей стали, однако их можно использовать практически на каждой модели мощностью более 25 л.с. На рынке присутствует гораздо больше алюминиевых гребных винтов Tohatsu, однако они предназначены для конкретных моделей лодочных моторов. Помимо этого, некоторые алюминиевые гребные винты исполнены в стиле Rubex. Эти винты производят меньше шума, чем остальные виды алюминиевых гребных винтов.

Диаметр

Диаметр гребного винта – это размер поперечного диаметра окружности, охватывающей все лопасти винта. Диаметр указан в спецификациях гребных винтов в качестве первого параметра. Диаметр алюминиевых гребных винтов Tohatsu варьируется от 7,4 дюймов на лодочных моторах мощностью 2, 2,5 или 3,5 л.с. до 14 дюймов на лодочных моторах мощностью 115 л.с. Диаметры гребных винтов серии Rubex варьируются от 13,2 дюймов на лодочных моторах Tohatsu мощностью 70, 75 и 90 л.с. до 13,75 дюймов на моделях мощностью 115 л.с. Диаметр гребных винтов компании Tohatsu из нержавеющей стали составляет от 10 дюймов на моделях мощностью 25 и 30 л.с. до 13,5 дюймов на моторах мощностью 60 л.с. и выше.

Шаг

Шаг гребного винта указан в спецификациях гребных винтов в качестве второго параметра. Шаг гребного винта – это расстояние, на которое гребной винт проталкивает лодку вперёд за один оборот при отсутствии «проскальзывания». Шаг гребного винта влияет на верхний предел скорости лодки и её ускорение. Гребные винты с большим шагом придают лодке большую предельную скорость с меньшим ускорением, тогда как гребные винты с меньшим шагом придают лодке меньшую предельную скорость, но позволяют достичь большего ускорения. Шаг алюминиевых гребных винтов компании Tohatsu варьируется от 4,5 дюймов на лодочных моторах мощностью 2-3,5 л.с. до 21 дюйма на лодочных моторах мощностью более 70 л.с. Шаг гребных винтов Rubex варьируется от 13 до 21 дюймов на больших лодочных моторах Тохатсу мощностью 70 л.с. и выше. Шаг гребных винтов из нержавеющей стали варьируется от 9 до 20 дюймов.

Нагрузка

Алюминиевые гребные винты, включая винты Rubex, характеризуются различными уровнями нагрузки. Небольшая нагрузка составляет от 45,4 кг до 227 кг, средняя нагрузка – от 227 кг до 681 кг, а высокая нагрузка – от 681 кг до 1362 кг и выше. Каждая из моделей лодочных моторов Tohatsu имеет гребные винты для различных уровней нагрузки.

Вернуться к началу

Характеристики лодочных моторов Tohatsu.

В 2010 году компания Tohatsu Outboard произвела 18 различных моделей лодочных моторов, 6 из которых относятся к линейке с использованием системы двухтактного прямого впрыска при низком давлении (системы TLDI), а остальные 12 относятся к семейству четырёхтактных лодочных моторов. Система впрыска при низком давлении формирует более мелкие капли топлива, которые сгорают лучше, чем крупные капли в системах высокого давления. Моторы TLDI обладают той же мощностью, что и традиционные лодочные двухтактные моторы, однако они создают меньше выхлопа и используют топливо более эффективно.

Четырёхцилиндровые моторы серии TLDI

Компания Tohatsu предлагает лишь одну модель четырёхцилиндровых моторов с использованием системы TLDI – модель MD115 – мощностью в 115 л.с. и весом в 173 кг. Рабочий объём этой модели составляет 1,768 куб.см, а длина вала может составлять 20 или 25 дюймов (508 или 635 мм).

Трёхцилиндровые моторы серии TLDI

Пять моделей лодочных моторов Tohatsu с использованием системы TLDI оснащены трёхцилиндровыми двигателями мощностью от 35 до 90 л.с. Рабочий объём двигателя лодочного мотора MD35 Jet Drive составляет 697 куб. см, длина вала – 508 мм, а вес – 89 кг. Рабочий объём моделей MD40 и MD50 также составляет 697 куб.см, а длина валов – 381 или 508 мм. Оба мотора весят 93 кг. Рабочий объём двигателей моделей MD75 и MD90 составляет 1,267 куб.см, а вес – 153 кг. Длина вала модели MD75 составляет 508 мм, а модели MD90 – 508 или 635 мм.

Трёхцилиндровые четырёхтактные моторы

Четырёхтактные лодочные моторы Tohatsu MFS30 и MFS25 снабжены двигателями с тремя цилиндрами. Эти модели обладают мощностью в 30 и 25 л.с. соответственно. Рабочий объём обеих моделей составляет 526 куб.см, а длина вала – 381 или 508 мм. Модель MFS30 весит 73 кг, а MFS25 – 71,5 кг.

Двухцилиндровые четырёхтактные моторы

Компания Tohatsu выпускает четыре четырёхтактные модели с двухцилиндровыми двигателями мощностью 8, 9,8, 15 и 20 л.с. Рабочий объём моделей MFS8 и MFS9.8 составляет 209 куб.см, а вес – 38 кг. Длина вала модели MFS8 составляет 381 или508 мм, а MFS9,8 – 381, 508 или 635 мм. Рабочий объём моделей MFS15, и MFS20 составляет 351 куб.см, а вес – 52 кг. Длина приводных валов этих моделей может составлять 381 или 508 мм.

Одноцилиндровые четырёхтактные моторы

Двигатели шести моделей четырёхтактных лодочных моторов Tohatsu имеют лишь один цилиндр. Их мощность варьируется от 2,5 до 6 л.с. Рабочий объём двигателей моторов MFS2.5 и MFS3.5 составляет 85,5 куб.см, а вес – 17,5 кг. Длина их приводных валов может составлять 381 или 508 мм. Рабочий объём моделей MFS4, MFS5, MFS6 и MFS6 Sail Pro составляет 123 куб.см. В каждой перечисленной модели, кроме MFS6 Sail Pro, длина приводного вала составляет 381 или508 мм, а вал модели Sail Pro имеет длину 635 мм. Модель MFS4 весит 26 кг, MFS5 и MFS6 – 25 кг, а MFS4 Sail Pro – 26,8 кг.

Вернуться к началу

Как заменить крыльчатку на лодочном моторе Tohatsu?

Крыльчатка помпы охлаждения вашего лодочного мотора Tohatsu предназначена для «проталкивания» воды в двигатель с целью его охлаждения. Постоянное использование мотора может привести к повреждению крыльчатки и её поломке, что, в свою очередь, может повлечь за собой перегрев двигателя. Решение этой проблемы заключается в замене крыльчатки сразу после повреждения. Эта работа займёт не более двух часов.

Инструкция

Вам потребуются:

Торцевой ключ Поддон Трансмиссионная смазка Вставная трубка для смазки трансмиссии Отвертка с плоским шлицом

1. Установите поддон под дейдвуд лодочного мотора. С помощью отвёртки с плоским шлицом выкрутите винт сливного отверстия в нижней части дейдвуда. Снимите винт сливного отверстия и дайте трансмиссионному маслу полностью стечь в поддон.

2. Используя торцовый ключ, выкрутите болты, присоединяющие дейдвуд к двигателю. Отделите дейдвуд от двигателя и переместите его в чистое рабочее пространство.

3. Снимите болты, расположенные на корпусе помпы охлаждения со стороны дейдвуда, используя ключ. Отделите корпус помпы от дейдвуда.

4. Аккуратно снимите крыльчатку помпы охлаждения со шпинделя и замените её новой. Снова установите корпус помпы охлаждения на дейдвуд и закрепите его крепёжными болтами. Присоедините дейдвуд к двигателю и закрепите его с помощью торцевого ключа.

5. Установите трубку для введения смазки в сливное отверстие на дейдвуде. Введите трансмиссионную смазку в дейдвуд. Когда он наполнится, удалите трубку и закрутите пробку сливного отверстия.

Вернуться к началу

Как заменить помпу охлаждения на лодочном моторе Tohatsu?

Помпа охлаждения лодочного мотора Tohatsu мощностью предназначена для того, чтобы «проталкивать» воду из нижней части мотора к верхней. Если помпа работает правильно, небольшое количество воды вытекает сбоку нижней части редуктора, указывая на то, что помпа перемещает воду сквозь мотор, поддерживая его нормальную температуру. Грязная вода с песком, ракушками и другим мусором приводит к засорению и повреждению помпы. При отсутствии правильного ухода по очистке мусора вам придётся заменить помпу водяного охлаждения.

Инструкция

Вам понадобятся:

Рабочие перчатки Разводной гаечный ключ Резиновый молоток Ремкомплект для водопомпы Противозадирная смазка

1. С помощью отвёртки выкрутите шесть болтов на дейдвуде мотора, расположенные прямо под антикавитационной плитой и соединяющие нижнюю часть мотора со средней.

2. Выкрутите болт, прикрепляющий транцевую плиту к нижней части антикавитационной плиты. Отделите транцевую плиту. Отложите транцевую плиту и болт в сторону.

3. Отсоедините нижнюю часть мотора, сняв последний болт. Аккуратно снимите нижнюю часть и отложите её в сторону.

4. Осторожно потяните вал двигателя и вал переключения передач и аккуратно снимите их с мотора. Отложите их в сторону рядом с транцевой плитой.

5. С помощью ключа выкрутите болты с пластикового корпуса помпы охлаждения. Снимите пластиковый корпус с помпы. Снимите колпачок из нержавеющей стали. Снимите О-образное кольцо с колпачка.

6. Снимите шпоночный паз с вала двигателя, осторожно постучав по нему резиновым молотком.

7. Снимите крыльчатку помпы охлаждения с мотора. Снимите сальник крыльчатки и стальную плиту.

8. Откройте ремкомплект помпы охлаждения и установите новые запасные части помпы охлаждения в обратной последовательности.

9. Смажьте верхнюю часть вала двигателя и вала переключения передач, корпус дейдвуда и все оставшиеся болты противозадирной смазкой.

10. Заново установите на мотор вал двигателя, вал переключения передач, транцевую плиту и дейдвуд.

Вернуться к началу

Недостатки мотора Тохатсу M18E2 (Ниссан Марин NS18E2)

Перечень недостатков M18E2 S, EPS, EPL :

  • При увеличении скорости повышаются обороты мотора, а вместе с тем повышается его естественный износ.
  • Необходимость в оригинальных расходных материалах.
  • В конструкции двухтактного двигателя внутреннего сгорания не заложен масляный насос. Для обеспечения работы двигателя смазка добавляется в бензин, соответственно на приготовление смеси приходится тратить время.
  • При движении по травянистых водоёмах забивается травой канал водяного охлаждения, если вовремя не заметить отсутствие выходящей струи из контрольного отверстия и не принять мер, то происходит перегрев мотора.
  • Расход топлива и масла намного больше в сравнение с четырехтактным мотором.
  • Шумит и вибрирует.
  • Мощности недостаточно для катания на водных лыжах. Мотор не предназначен эксплуатации в условиях горных рек с сильным течением и каменистым мелководьем.
  • Людям со слабой физической подготовкой, или в зрелом возрасте не под силу одному поднимать и переносить Тоху М18. Приходится пользоваться тележками при транспортировке, установке и съеме на берегу водоёма. В данном случае на лодку монтируют откидные транцевые колёса, позволяющие одному человеку транспортировать лодку с установленным мотором от автомобиля к берегу и обратно, что совсем не затруднительно.
  • Необходимость регистрации лодки с данным мотором в ГИМС и наличия удостоверения на право управления лодкой.
