Угловая шлифовальная машинка – популярный инструмент, используемый профессионалами и домашними мастерами. Если узлы болгарки вышли из строя, или была куплена более дорогая и совершенная модель, не стоит избавляться от старого агрегата – из УШМ можно сделать качественную самоделку, которая пригодится в хозяйстве. В статье будет дан список того, что можно сделать из болгарки своими руками.
Основные инструменты и материалы
Самоделка не подразумевает изменение конструкции самой УШМ. Чтобы из болгарки сделать самодельное приспособление, используют различные режущие инструменты:
- пила;
- лобзик;
- ножовка по металлу.
Если предстоит фиксировать болгарку к поверхности, подойдут пластиковые хомуты или стяжки. При составлении чертежа и разметки не обойтись без карандаша, линейки и метра. Если мастер желает сделать штроборез или культиватор, то ему потребуется другой режущий диск и разные насадки.
Важно! Могут потребовать и иные материалы, к примеру, наждачная бумага, если требуется собрать гриндер. Подбор агрегатов индивидуален и зависит от прибора, который предстоит собрать.
Станок с маятниковой подвеской двигателя
Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.
Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.
Особенности изготовление самоделок из сломанного инструмента
Чтобы собрать самоделку из болгарки, нужно понять, какие части исправны и подойдут для дальнейшей эксплуатации. Многие самодельные аппараты работают на двигателе болгарки.
Если двигатель вышел из строя, можно собрать самоделку из редуктора от болгарки. Он небольших размеров и имеет прочный подшипник на выходном валу. Благодаря резьбовому соединению можно использовать различные виды крепления к этому узлу.
Главная особенность изготовления самоделки из вышедшей из строя шлифовальной машинки – новый агрегат должен получиться максимально безопасным для использования. Поэтому, после сборки, важно позаботиться об установке защитного экрана или небольшого кожуха, защищающего оператора от вращающихся деталей.
Разновидностей самоделок из болгарки огромное количество. Рассмотрены будут 10 видов, которые больше других пригодятся домашним мастерам.

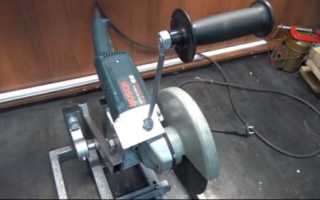

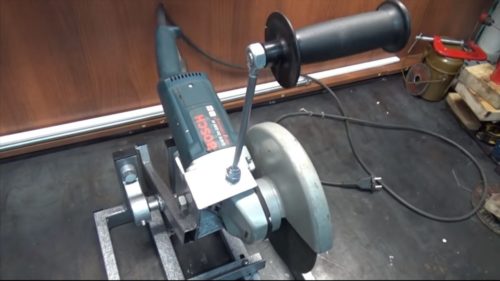

Отрезной станок
Как сделать приспособление для болгарки – используемые материалы и инструменты:
- Профильная труба.
- Металлический лист.
- Уголок из стали.
- Сварочный аппарат.
- Дрель и насадки.
- Швеллер.
- Подшипники.
- Пружины.
- Вал.
- Педаль.
- Труба.
При необходимости металлический лист можно заменить на ДСП или фанеру, чтобы получить более легкий вариант. Вместо сварки часто используют обычные болты, чтобы при необходимости можно было разобрать агрегат.
Для сборки каркаса требуется сварить прочную раму, которая установлена на оси. Нижняя рама фиксируются к платформе. Если шлифовальная машинка очень большая, лучше использовать металлические части. К верхней раме крепится сама шлифовальная машинка, которая теперь движется по принципу маятника. Для фиксации используют пружины.
К нижней раме требуется установить крепление уголка из струбцины. К трубе желательно прикрепить подвижную линейку, чтобы можно было удобно мерить детали для отрезки. Чтобы станок был более удобным в использовании, к нему крепят кнопку коммутации и педаль пуска. Требуется низковольтное реле – для подачи напряжения.
Штроборез
Подобный инструмент изготавливают, если болгарка полностью в исправном состоянии. В этом случае не придется делать много переделок, достаточно изготовить насадку с прочным основанием, с помощью которого будут производиться разрезы в стенах.
Главный элемент переделки – установка двух алмазных дисков. Мастер столкнется с проблемой – вал УШМ очень короткий, а потому не даст возможность прикрепить нужные насадки. Придется найти или приобрести специальную гайку, которая будет держать первый диск, а заодно станет посадочным местом для второго.
Дополнительно на УШМ нужно сделать отвод пыли – самостоятельно спаять кожух или купить готовый вариант в строительном магазине. К патрубку подсоединяется специальный пылесос.
Важно! Если мастеру нужен инструмент для ровного среза регулярно, то целесообразнее купить профессиональный аппарат. Самоделка сгодится для периодического использования.
Читайте также:
Торцовочный станок по дереву
Для изготовления самоделки для болгарки нужно соорудить прочную стойку, на которую вертикально крепится швеллер. К нему двумя болтами крепится труба, которая будет опускаться вверх и вниз. К ней фиксируется болгарка.
В верхней части конструкции необходимо поместить пружину, чтобы при ослаблении хватки мастера, угловая шлифовальная машинка возвращалась в первоначальное положение.
Циркулярка из болгарки
Для циркулярки требуется режущий диск заменить на зубчатый по дереву. Далее нужно изготовить опорную площадку – это любой металлический или деревянный короб, под которым будет зафиксирована угловая шлифовальная машинка.
В рабочей зоне стола необходимо просверлить этой же болгаркой отверстие (на 3-4 мм шире и длиннее имеющегося диска), куда будет выходить резак. Пила должна выходить на несколько сантиметров выше рабочей зоны столешницы.
Самодельная газонокосилка
Основная трудность в изготовлении газонокосилки из болгарки – выбор или сборка тележки, на которую крепится УШМ. Мастер может использовать любой вариант (при необходимости можно оснастить агрегат даже тормозными колодками), но смысл самодельной газонокосилки – в закреплении лески на угловую шлифовальную машинку.
Важно! Металлические ножи использовать не рекомендуют, поскольку это небезопасно, а также может сильно перегревать устройство.
Леску закрепляют прямо на гайку (при снятом диске) – проводя ее в два параллельных отверстия. Также можно произвести фиксацию на диске, который изготовлен из пластика.
Электрический велосипед
Принцип действия: нужно направить энергию, которая создается вращением вала на колесо. При этом придется решить несколько трудностей, которые возникнут при соединении велосипеда с болгаркой:
- Болгарка создает слишком большие обороты, а потому нужно их понизить. Для этого приваривают кусок трубы к гайке, зафиксировав ее на валу.
- Крутящий момент будет слабым, велосипед просто не сдвинется с места. Для понижения уровня необходимо прижать вал к колесу.
Для оптимизации сцепления используется армированный шланг высокого давления. Он крепится на вал, а болгарка фиксируются к колесу. Чтобы велосипед разгонялся постепенно, необходимо дополнительно установить кнопку от дрели, оснащенную плавным пуском. Таким образом, будет создана своеобразная ручка газа. В качестве аккумулятора используют зарядные чехлы от смартфонов. Для повышения напряжения ставят инвертор на 220 В.
-
Читайте также:
Важно! Для увеличения скорости велосипеда, необходимо опытным путем подобрать оптимальный диаметр втулки. Это индивидуальный процесс, зависящий от конкретного вида велосипеда.
Культиватор
Для изготовления культиватора, нужно переработать насадки болгарки. Используется стержень, который крепится к патрону инструмента. Также потребуются фрезы, изготовленные из любого прочного и толстого металла. Можно использовать металлические уголки шириной 10 мм, изогнутые под 90 градусов.
Фрезер
Цель – создание удобного погружного механизма и опорной площадки. Для закрепления фрез используются зажимной патрон, установленный на вал УШМ.
Надежная площадка изготавливается из нескольких труб и листового металла (качественно обработанных – без ржавчины и шлака от сварки). Трубы должны быть скреплены в форме буквы «Н» (средняя часть ходит по двум боковым опорам или на подвижном кронштейне). Это погружной механизм.
Инструмент для плазменной резки
Для сборки приспособления используются редуктор, поскольку его коническая пара будет изменять направление вращения на 90 градусов. Таким образом, будет создано вращение в горизонтальном направлении, а редуктор будет перемещать его в вертикальное направление, обеспечивая плазменную резку.
Привод откатных ворот
Для изготовления конструкции используется цепная передача с ведущей звездочкой, закрепленная на шпинделе редуктора.
Важно! Для выполнения поставленной задачи болгарка будет работать на больших оборотах, а потому при открытии и закрытии дверей будет создаваться повышенный шум.
Циркулярная пила из двигателя стиральной машины
При наличии в хозяйстве старой стиральной машины, исчерпавшей свой рабочий ресурс, можно воспользоваться ее деталями. Двигатель от стиралки может дать жизнь новому инструменту.
Если имеется выбор, то двигатель нужно брать с высоким уровнем мощности. Если же выбора нет, тогда за основу берут тот двигатель, который имеется в наличии.
Изначально нужно подготовить мотор для будущей циркулярки. При помощи омметра определяется катушка с наибольшим сопротивлением. Проверке подлежат:
- подсоединения на выходах щетки и коллектора;
- провода датчика скорости.
Далее необходимо соединить каждый из двух выходов коллектора с двумя контактами катушки. После соединения делается пробный запуск, устройство подключается к электросети.
Если поменять контакты местами, вращательные движения будут совершаться в обратном направлении.
Можно повысить функциональность самодельной циркулярной пилы, если оснастить ее приспособлением, обеспечивающим снижение или увеличение скорости вращения диска.
Для этого можно взять за основу гашетку от ручного электроприбора или диммер. Их подключают в такой последовательности:
- один из контактов катушки соединяется с контактом якоря;
- второй контакт выводится на сетевое питание;
- оставшийся выход якоря через диммер выводится аналогично на сетевое питание.
После того как мотор полностью подготовлен, можно переходить к дальнейшему сооружению циркулярного станка.
В качестве станины лучше взять сварной металлический каркас, в нижней части которого закрепляют мотор. На следующем этапе предстоит изготовление модуля движения.
Режущий инструмент (диск с зубьями) приходит во вращательное движение через ремень привода, который зафиксирован на запрессованном меньшем шкиве
На шкиве важно сделать насечки, которые будут препятствовать скольжению поликлинового ремня
Для предупреждения соскальзывания петли привода на краю большего шкива специально наваривают небольшой выступ
Перед запуском циркулярки важно проверить надежность крепления диска и самого двигателя. Если в процессе работы диск соскочит, он может нанести серьезную травму, представляющую в отдельных случаях даже смертельную опасность
Техника безопасности
Любые самодельные приспособления для болгарки является потенциальным источником опасности для оператора. Использовать нетрадиционные методы применения УШМ нужно осторожно. Чтобы не получить травмы, работать нужно исключительно в средствах индивидуальной защиты: перчатки, очки, наушники, щит.
Важно! Испытывать самоделку необходимо только на открытой площадке, там, где нет посторонних людей и воспламеняющихся жидкостей.
Основное условие безопасности при сборке: если совсем нет опыта в изготовлении самоделки из болгарки или выполнении столярных работ, желательно выбирать для задуманной цели специализированный инструмент, а не делать его дома.
Предоставленной информации достаточно, чтобы понять, что можно сделать из болгарки бесплатно.
Сфера применения самодельной пилы
Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.
Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.
Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.
Регулятор глубины пропила
Схема регулировочной штанги
При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой. Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.
На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка. Утягивание и послабление этих двух гаек будет контролировать глубину пропила циркулярки. Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.
Как сделать кнопку включения циркулярки
После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.
Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.
Электрический велосипед с приводом от болгарки
Сегодня мы рассмотрим, как своими руками собрать полноценный электровелосипед, используя в качестве привода болгарку.
Автор этой конструкции – Александр Крюков. Он вместе с компанией единомышленников собрали эту модель велосипеда своими руками из шлифовальной машинки и подручных материалов. Об этом велосипеде вы можете прочесть здесь.
Какую болгарку использовать для изготовления циркулярки
Здесь особых замечаний нет, так как применять можно и маломощные, и мощные УШМ, которые отличаются по размерам, весу и диаметру пильных кругов. Чем больше мощность и размер диска, тем выше эффективность и производительность распиловочного станка. Если же использовать маленькую и маломощную углошлифовальную машинку, то в итоге применять станок можно исключительно для распила ДСП, тонких досок и фанеры.
Если используется бытовой инструмент в качестве приводного механизма на распиловочном станке, то учитывать нужно особенности его временной работы. Если бытовая болгарка перегреется, то быстро выйдет из строя мотор. При планировании часто использовать пилораму для дерева, необходимо приобретать соответствующей мощности электроинструмент.
