Разновидности дачного водопровода, нюансы его сооружения, требуемые материалы и устройства

Источники воды

Первое, с чего следует начинать — это выбор источника водоснабжения. В его качестве могут служить колодец, скважина или местная водопроводная сеть.

Водопровод из колодца

Можно протянуть воду в дом старым методом — вырыть колодец. Его глубина может составлять от 5 до 20 метров, в зависимости от места проживания. Пользоваться такой водой лучше через фильтры, так как вода часто бывает загрязнена тяжелыми металлами. Основное преимущество этого варианта — простота. Ремонтировать и ухаживать за колодцем можно своими силами. Содержание колодца в нормальном состоянии не требует особых усилий.

Главным минусом такой системы является ограниченное количество воды. Не каждый колодец может дать необходимый объем воды для нужд семьи.

Скважина — лучший вариант

Оптимальный вариант — бурение скважины. Тут уже необходима специальная техника. Удовольствие не из дешевых — за работу нужно будет отдать немалые деньги. Глубина скважины начинается от 15 метров. Главное преимущество такого варианта — чистота воды. Все вредные отходы сельскохозяйственного производства не загрязняют воду, лежащую глубоко от поверхности. Для устройства системы понадобятся специальные скважинные или погружные насосы. Они стоят дороже насосов, используемых для колодца, но имеют огромное преимущество в плане эффективности.

Центральная сеть

Если неподалеку от участка есть централизованная водопроводная сеть, то обустройство водопровода не составит большого труда. Владельцу дачи предстоит произвести внутреннюю и внешнюю разводку трубопровода и подключить систему к магистрали. Если будет недостаточно напора, то потребуется приобрести дополнительный насос. Но проводить подключение к централизованному водопроводу нужно только на законных основаниях. Придется писать заявления, предоставлять план участка, составлять документацию и получать разрешения в различных инстанциях.

Как провести монтаж водопровода своими руками

Алгоритм работ зависит от проекта водопровода. При наличии навыков и технических возможностей установка капитального трубопровода происходит «под ключ»: от рытья скважины до подключения труб к кранам в доме.

Инструменты для монтажа

Для установки трубопровода при условии готовой скважины требуются:

• лопата для рытья траншей;
• разводной и газовый ключ;
• аппарат для сварки труб («утюг»);
• резак или ножницы для труб;
• рулетка (сантиметр).

Для электромонтажных работ потребуются контрольно-измерительные приборы (тестеры, вольтметры), плоскогубцы, отвертки, кусачки и другие инструменты в зависимости от объема работ.

Очистка воды в коттедже

КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

ВОДОПРОВОД НА ДАЧЕ

Летний или зимний

В зависимости от того, как часто владелец посещает свою дачу, может применяться одна из схем:

• Летняя.
• Зимняя.

Если участок посещается только в дачный сезон, то есть с весны по осень, то бессмысленно тратиться на капитальный водопровод. В таком случае есть два варианта — стационарный водопровод и разборный.

Разборный удобен тем, что шланги можно снять в конце сезона, чтобы они не портились. Для прокладки такого водопровода не нужно ничего копать и бурить — водоснабжение проходит по поверхности земли.

Стационарный водопровод отличается от разборного тем, что на зиму шланги не убираются. Трубы в этом случае проходят под землей. В необходимых местах выводятся разборные краны. Единственное условие — необходимо полностью спускать воду из водопровода на зиму, чтобы при отрицательной температуре трубы не разорвало.

Летнего водопровода достаточно для элементарных нужд. Но если вы хотите пользоваться водопроводом, как и в городе, то лучше сделать зимний вариант водопровода. Такую систему можно использовать в течение всего сезона. Она более сложна в изготовлении. В частности, необходимо учитывать различные факторы: от угла наклона рельефа до глубины промерзания грунта. В обязательном порядке необходима установка насоса.

Водопровод для полива

Как правильно паять трубы своими руками

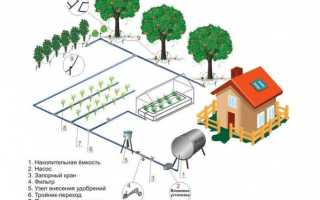

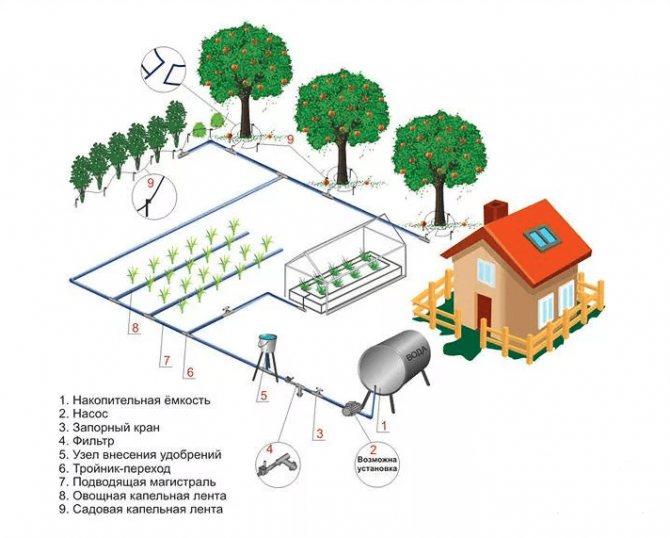

Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

• Открытым.
• Закрытым.

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений – грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Летний водопровод. Что нужно и как сделать своими руками.

Среди неоспоримых преимуществ открытого варианта – высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода – его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа – ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием – мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.

Капитальная водопроводная система

прокладка водопровода к частному дому

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:

Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.

Выбор насоса

Подача воды из скважины или колодца осуществляется насосом. Выбор насоса — основная задача при планировании водоснабжения. Выбор зависит от таких факторов:

• Глубина скважины или колодца.
• Диаметр скважины.
• Напор воды.
• Объем потребления.
• Финансовая составляющая.

Бывают два типа насосов:

1. Погружной.
2. Поверхностный.

Поверхностный подходит только для неглубоких колодцев, глубиной до 8−10 метров. Если колодец глубже или используется скважина, тогда нужно рассматривать вариант только с погружным насосом.

Для глубоких колодцев и скважин подбирают насосы. К их достоинствам относятся небольшие энергозатраты и бесшумная работа. Погружные насосы делятся на 2 типа:

• Вибрационные.
• Центробежные.

Вибрационные имеют в своем строении мелкопористую мембрану. В результате возникновения разности давления мембраны — перекачивается жидкость. Такой насос требует внимательного обслуживания, и при поломке ремонт обходится дорого.

Центробежные перекачивают воду при помощи лопастей. Под действием центробежной силы вода поступает в трубы и движется по ним. Такие насосы популярнее вибрационных. К их преимуществам можно отнести высокую надежность, производительность и относительно невысокую цену.

Подбираем трубы

Здесь надо правильно рассчитать нужное количество. Примите к сведению уклон и количество поворотов.

Правильно определив, вы сможете взять их в нужном изготовлении, они отличаются по углу поворота и это значительно облегчит ведение работы:

• Диаметр любых труб из разных материалов (стали, полипропилена, металлопластика) должен быть от 32 мм.

Внимание: Все соединительные швы должны быть надежны и герметичны, в противном случае появится риск срыва трубы во время увеличения напора воды при пользовании водопроводом. Уделите этому особое внимание.

• При выборе труб следует обратить внимание, чтобы материал их изготовления был пищевым, а не техническим. Проверьте это обязательно;
• Нам надо делать подвод труб к помещению, траншеи от скважины и до фундамента здания должны быть глубиной не менее метра. Важно, чтобы уровень укладки труб в траншею был ниже промерзания грунта в вашей области. Нужно предусмотреть надежную защиту, укрыв трубопровод утеплителем (см. Как утеплить скважину правильно). Для этого применяют минеральную вату. Еще лучше, если для обогрева вы еще уложите специальный электрический кабель, который обеспечит обогрев и не даст промерзнуть трубе;
• Доступен и наземный вариант прокладки труб. В этом случае мероприятия по утеплению наружного водопровода нужно провести обязательно. Прокладка труб производится прямо по грунту, или в предварительное углубление. Параллельно прокладывается обогревающий электрокабель, но в этом варианте он уже должен быть обязательно.

Какие трубы подойдут

Еще лет 20 назад незаменимы были стальные трубы. Сегодня же их почти не используют: слишком дорого и непрактично. Железные трубы очень сильно ржавеют. Поэтому придумали альтернативу — пластиковые трубы. Но пластик бывает разный. Рассмотрим изделия из него.

ПНД изделия

Самый популярный материал для труб — полиэтилен низкого давления. Их плюс в том, что они не требуют дополнительного монтажа. Фитинги для сборки ПНД имеют резьбу и закручиваются руками.

Преимущества материала заключаются в следующем:

• Срок пользования — 50 лет.
• Не поддаются коррозии и не гниют.
• Если в них замерзнет вода, то трубы не лопнут, при оттаивании вернутся в прежнее положение.
• Гладкая внутренняя поверхность. Это нужно для того, чтобы меньше терялось давление при транспортировке и на стенках не скапливались отложения.
• Удобная сборка.

ПНД, конечно же, имеет несколько недостатков:

• Плохая переносимость нагрева (кроме труб из сшитого полиэтилена).
• Низкая прочность — ходить по ним нельзя.

Трубы ПНД сваривают «утюгом» — специальным аппаратом, еще можно соединять их с помощью фитингов. Тройники, переходники, куски труб соединяются при помощи резьбовых соединений. Такое соединение может показаться непрочным, но это не так.

Для водопровода используют трубы ПНД, на которых нарисованы голубые линии. Они предназначены для холодной воды. Если нанесены желтые линии — такие трубы предназначены для газа, и использовать их для водоснабжения нельзя.

Трубы отличаются по рабочему давлению:

• Л — легкие, до 2,5 атм.
• СЛ- средне — лёгкие, выдерживают до 4 атм.
• Средние — С, до 8 атм.
• Тяжелые — Т, от 10 атм и выше.

Для монтажа водопровода используют классы СЛ и С. Диаметр труб бывает 32, 40 и 50 мм. Еще трубы различаются по плотности: 63, 80 и 100 ПЭ.

ПВХ материалы

Еще один вид труб, используемых для водоснабжения, — поливинилхлорид. Они дешевле, чем ПНД трубы, соединяются при помощи сварки на клей. Шов при этом выдерживает 12−15 атм. Срок эксплуатации такой же, как и у ПНД.

Характеристики, которыми обладает материал:

• Используется при температуре от -15 градусов до +45.
• Плохо переносит замерзания.
• Средне чувствителен к ультрафиолету.

У ПВХ труб есть несколько очень важных достоинств:

• Легкий монтаж труб, гибкость.
• Гладкая внутренняя поверхность.
• Не подвержен влиянию коррозии.
• Малогорюч.

Как и у любого материала, у ПВХ труб есть свои минусы:

• Верхний предел +45 градусов.
• Сложен в утилизации, так как вреден.
• Непрочен.

Трещины и царапины сильно снижают прочность ПВХ труб, резьбовые соединения непрактичны. Если разводка труб по участку — несложное дело, то обвязка оборудования — задача трудная. Из-за этого недостатка ограничивается использование материала для наружных водопроводов, поэтому такие трубы используют чаще для внутренней проводки, где риск повредить трубы минимален.

Полипропиленовые продукты

Еще один материал, который можно применять в качестве труб, — полипропилен. Он тоже относится к разновидности пластика. Соединяются трубы при помощи муфт и пайки — существуют специальные паяльники, с помощью которых греют пластик на двух элементах, затем соединяют их. Получается монолитная конструкция. Паяльник необязательно даже покупать, можно взять напрокат в магазине, где продаются трубы и фитинги для них.

Недостаток у полипропиленовых труб один — дорогие фитинги.

Трубы ПНД — технические характеристики

Трубы ПНД – изделия из полиэтилена низкого давления – основная альтернатива полипропиленовым (ПП) трубам. Они имеют схожие физико-механические и эксплуатационные свойства. По цене трубы ПНД более выгодны по сравнению с полипропиленовыми: стоимость одного погонного метра начинается от 20 рублей.

При выборе труб для сооружения капитального водопровода на даче чаще всего выбор останавливается на трубах ПНД. Они показывают себя с лучшей стороны в круглогодичной эксплуатации, не уступая в надежности и прочности полипропиленовым аналогам.

КАК ВЫБРАТЬ КАЧЕСТВЕННУЮ ПОЛИЭТИЛЕНОВУЮ ТРУБУ | ОБЗОР

Плюсы и минусы труб ПНД

Преимущества у ПНД-труб практически те же, что и у ПП-труб:

• большой срок службы – до 40 лет;
• неуязвимость для коррозии;
• отсутствие известкового налета на внутренних стенках даже при длительной эксплуатации;
• низкая теплопроводность и отсутствие эффекта конденсации;
• легкий вес – ПНД в 6 раз легче металлических труб;
• минимальная токсичность;
• легкий монтаж сварным или муфтовым способом.

Недостатки ПНД труб также следует учитывать:

• ограниченный диапазон температур в эксплуатации;
• уязвимость для ультрафиолета.

Важно! Большинство фасонных изделий из полиэтилена низкого давления имеют ограничения по температуре рабочей среды. Их не используют для монтажа отопления.

Для установки трубопровода подземным траншейным способом используются напорные трубы ПНД двух типов:

• ПНД ПЭ 100 – диаметр от 20 до 1200 мм, нормативный документ — ГОСТ 18599-2001. Это трубы черного цвета с тонкой синей полоской по всей длине, которая означает возможность использования для питьевой воды.
• ПНД ПЭ PROSAFE – трубы из полиэтилена с защитной оболочкой, соответствующие — ГОСТ 18599-2001, ТУ 2248-012-54432486-2013 и PAS 1075. Защитная оболочка изготавливается из минерало-наполненного полипропилена толщиной 2 мм. Благодаря дополнительной изоляции этот вид труб можно прокладывать и траншейным, и бестраншейным способом.

Диаметр труб нужно выбирать таким образом, чтобы обеспечить нужную пропускную способность и хороший напор воды в системе. В зависимости от объемов расхода воды можно выбирать трубы от 20 до 100 мм и более.

Важно! Трубы, пролегающие достаточно близко к глубине промерзания грунта, желательно утеплить с помощью чехлов из вспененного полипропилена (продаются в строительных магазинах). Это защитит всю систему от замерзания зимой и протечек из-за лопнувших ПНД-труб.

Запорная и разборная арматура

Водоразборная арматура имеет большое значение. От нее зависит качество всей системы. На кухне, бане или в ванной можно установить обычные смесители, но для улицы они не подойдут. На улице лучше смонтировать более надежные краны с грандбуксами или бронзовые задвижки.

Входной раздаточный узел должен располагаться на поверхности, к примеру, в хозяйственном помещении или специально оборудованном под него помещении. Он включает в себя комплекс задвижек, устройство для измерения, регулирования и контроля давления.

Для удобного использования давление в системе должно быть стабильным. Обычный показатель — 2,5−4 атм. Оно не должно быть слишком высоким или слишком низким. Для контроля этой величины используют реле давления и гидроаккумулятор.

Накопительный бак

Напор в системе водоснабжения обеспечивают с помощью водонапорного бака. Его роль обычно выполняет большая бочка, расположенная на возвышенности. Располагать его можно на чердаке или, если вместо него мансарда, в специальном утепленном помещении. Утеплять помещение можно при помощи минваты или пенопласта. Важно следить за тем, чтобы бак был загерметизирован. Иначе пыль, мусор и частички утеплителя будут попадать внутрь и загрязнять воду.

Бывают случаи, когда систему водоснабжения необходимо консервировать, например, на время отъезда. В этом случае нужно избавиться от всей воды в системе. Для этого устанавливают специальный сливной клапан.

Монтаж системы

Чтобы самостоятельно провести воду на даче, нужно выполнить предварительную работу: составить план, приготовить инструменты и материалы.

Грамотно составить план вам поможет профессионал, но если решено действовать своими силами, важно подготовить всю информацию:

1. Глубина промерзания грунта.
2. Насколько глубоко залегают воды.
3. Уклон рельефа.
4. План коммуникаций.
5. План дачного участка.
6. Число точек потребления воды (дом, баня, огород, бассейн и др.).

Первым делом нужно начертить подробную схему в масштабе. Этот чертеж поможет посчитать необходимое количество труб и фитингов. Приобретать материалы всегда нужно с запасом примерно в 10% от общего числа.

Набор инструментов

Если колодец или скважина уже вырыты, то вот список необходимых инструментов:

• Лопата.
• Газовый ключ.
• Разводной ключ.
• «Утюг» — сварочный аппарат.
• Резак для труб.
• Рулетка.
• Нож.
• Ножовка.
• Пистолет для герметика и силикона.

Летний водопровод на даче за копейки

Алгоритм работ

Чтобы правильно провести работы, нужно поэтапно рассмотреть как сделать качественный водопровод:

1. Земляные работы. Лопатой необходимо выкопать траншеи по всей длине водопровода согласно плану.
2. Питание насоса. Нужно выкопать отдельную траншею для электрокабеля.
3. Следующим шагом будет установка насоса.
4. Нужно подключить к насосу реле давления, гидроаккумулятор и манометр. Затем надо подсоединить трубу, ведущую в точки потребления.
5. Следом устанавливается сливной клапан.
6. Необходимо соорудить систему трубопровода по дну траншеи, важно не забыть их утеплить.
7. Выводятся наружные точки водоразбора.
8. Теперь можно подключить систему и проверить ее работоспособность.
9. Если система работает и протечек нет, то можно закопать траншею и монтировать внутреннюю разводку водопровода.
10. Пластиковые трубы можно углубить внутрь стен. Теперь можно установить сантехнику, смесители, фильтры и водонагреватели.

Воду, поступающую из колодца или скважины необходимо обязательно очищать. Делается это при помощи систем обратного осмоса или проточных фильтров. Система обратного осмоса очищает воду на молекулярном уровне и стоит на порядок выше проточных фильтров.
