Всем привет! В этой статье я расскажу об основных этапах постройки самодельного мотобуксировщика на стандартной бурановской гусенице, шириной 380 мм, с двигателем Lifan, мощностью 8 л.с. Итак, сразу к делу:
Видео по сборке:

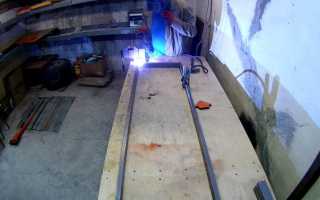

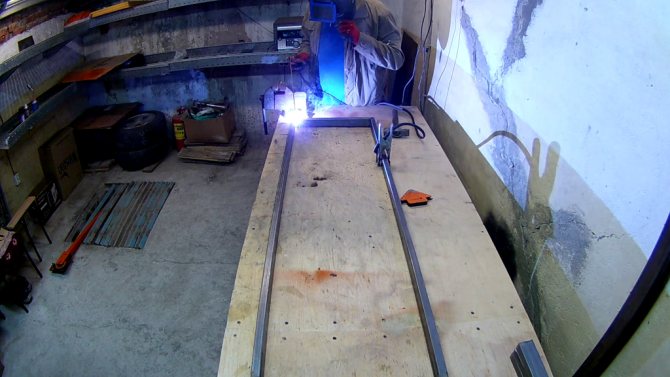

В первую очередь нужно сварить основу рамы, представляющую собой простой прямоугольник, из профильных труб 20×40 мм.
Далее готовим и привариваем стойки крепления руля из такого же профиля, но с большей толщиной стенки, в нашем случае 2 мм.
Следующим этапом приступаем к изготовлению руля из профиля 20×20 мм и круглой трубы, диаметром около 22 мм. Место крепления руля к раме дополнительно усиливаем, приварив шайбы, т.к. этот узел испытывает достаточно высокие нагрузки.
После этого приступает к изготовлению креплений ведущего вала из железного листа, толщиной 3 мм.
Теперь возвращаемся к основе рамы. Для крепления двигателя и общей жесткости необходимо дополнить ее поперечными отрезками из такого же профиля.
Далее привариваем крепления ведущего вала вплотную к передней части рамы.
После приступаем к изготовлению защитного каркаса двигателя. В нашем случае для этого использовался самодельный трубогиб, но можно обойтись и без него, просто сварив трубы в конструкцию нужной формы.
Далее делаем крепление двигателя из уголка 40×4 мм. Нарезаем 8 отрезков одинаковой длины и ввариваем их в переднюю часть рамы.
Следующим этапом готовим крепления тележек подвески мотобуксировщика, представляющие собой нарезанные из стальной полосы 40×4 мм отрезки с просверленными отверстиями. И сразу привариваем их.
Теперь, когда рама почти готова, привариваем подготовленный ранее защитный каркас двигателя и отрезки, связывающие этот каркас со стойками крепления руля.
Рама готова, зачищаем сварные швы и острые края, и готовим конструкцию к покраске.
После полного высыхания краски крепим с помощью заклепок предварительно вырезанный оцинкованный лист, после чего вырезаем отверстия под болты крепления двигателя.
Конструкция готова, можно приступать к окончательной сборке. Сначала устанавливаем гусеницу с ведущим и ведомым валами. Потом 3 катковые тележки подвески, брызговик, ведомую звезду и, наконец, двигатель с ведущей звездой и цепью.
Переходим к предварительным испытаниям. Понятно, что без снега полноценно испытать конструкцию не получится, но особой надобности в этом не вижу. Сейчас объясню, почему.
В общих чертах эта конструкция повторяет наш предыдущий мотобуксировщик, созданный в конце прошлой осени и прекрасно зарекомендовавший себя за несколько месяцев эксплуатации. Все его недочеты и слабые места были устранены в новой конструкции, которая к тому же сама по себе довольно примитивна и ломаться там особо нечему.
Выбор и монтаж двигателя
В качестве самоЙ важноЙ составляющеЙ описываемой самоделки выступает двигатель. В данном случае это достаточно популярный мопедный мотор марки Ш-58, который является плодом отечественного производства. В качестве основного преимущества данного устройства выступает то, что он рассчитан на применение ручного переключателя коробки. Помимо этого, нельзя не отметить, что в мотобуксировщиках могут применяться двигатели зарубежного производства. При изготовлении мотособаки своими руками вы можете применить малолитражный двигатель, который выпускается под марками Honda и Yamaha. Основная особенность этих двигателей состоит в универсальности, ведь они превосходно подходят для создания мотособаки, а также для других устройств. Среди них можно выделить небольшие электростанции и самодельные мотоблоки.
Читайте также:
Популярные бренды
Чтобы разрабатывать и выпускать технику с лучшей проходимостью и моторами очень большой силы, нужен немалый опыт в машиностроении. С лучшей стороны себя зарекомендовали следующие фирмы:
- «Лебедев Моторс» – молодая компания из России, с 2008 года занимается производством вездеходной техники с одной или двумя гусеницами;
- «Омела групп» – прославилась благодаря марке «Pomor», выпускает мотобуксировщики и комплектацию для них;
- «Baltmotors» – производство России, тесно сотрудничающее с партнерами из Китая, главная их цель – клиентоориентированность и доступные цены;
- «Paxus» – вездеходная техника этой компании отличается низким расходом топлива, высокой маневренностью и легкостью в управлении;
- «Irbis» – свою деятельность компания начала в 2001 году, сейчас главный офис находится в Москве и по всей стране имеет более 2000 сервисных центров.
Проведение сборки
Если будет изготавливаться мотособака своими руками, схема и чертежи данной конструкции позволят вам исключить возникновение ошибок. Перед тем как начинать собирать ходовую часть, нужно позаботиться о наличии опорных подшипников. После под них нужно будет выточить втулки. В роли несущей конструкции следует применить сварную раму, которая будет иметь в составе водопроводные трубы разного диаметра. Для придания этим элементам необходимой формы их нужно наполнить сухим песком, а после достаточно плотно закрыть пробками. После этого заготовку нужно поместить в тиски, начав медленно сгибать с использованием паяльной лампы в требуемых местах. Для того чтобы обеспечить ровный изгиб, нужно применить эталонный шаблон, который предварительно изготавливается из фанеры.
Рекомендации
Несколько советов, как правильно проводить техническое обслуживание, чтобы продлить срок службы вашему мотобуксировщик, от профессионалов.
Обслуживание гусеницы
Чтобы гусеничная лента работала долгое время, следует придерживаться ряда элементарных рекомендаций.
Перед тем как начать эксплуатацию (раз в сутки) обследуйте, в каком состоянии ходовая часть: «закоченевшие» катки либо ослабленные болты способны стать источником поломки гусеницы. После перерыва в эксплуатации нужно отчистить гусеницу и элементы системы подрессоривания от ледяной корки.
При зимнем либо летнем хранении не дозволяйте продолжительного влияния на гусеничную ленту прямых лучей солнца и масел, горючего и других продуктов нефтепереработки.
С течением времени гусеничная лента растягивается, и ее нужно подтягивать.
Проверять натяжку можно посредством замера провисания гусеничной ленты. Стандартным можно считать провис от 2-х до 5 сантиметров.
Чересчур сильно натягивать гусеничную ленту хуже, чем чересчур ослабить, поскольку это приводит к растяжению элемента и поломке опорников ведомой и ведущей осей.
Если гусеница прекратила совершать обороты, это говорит о поломке ходовой. Основным фактором ее торможения является неисправность опорников валов либо катков тележек вследствие проникновения влаги внутрь.
Регулярно нужно обследовать состояние ходовой, катая мотособаку руками. Она также обязана легко кататься от руки при демонтированных цепи и ремне. Раз в 12 месяцев либо через каждые 40 часов работы следует осуществлять техобслуживание ходовой части мотособак.
Техобслуживание мотора
Ключевые правила легко усвоить. Первое, что необходимо проследить, помимо заправки топливом, – уровень масла. Для этого выкручиваем заглушку и смотрим щуп. Добавляем масло до необходимого уровня. Меняем масло через каждые 5 бензобаков израсходованного топлива.
Часто случающаяся неполадка – засорение воздухофильтра снежными мельчайшими частицами либо появление ледяной корки. Признаки – нестабильная работа, дымление, плохо запускается. Просушите фильтр либо установите новый.
Натяжка цепи
Цепь мотособаки сообщает вращательные движения с ведущей звездочки на звездочку, соединенную с ведомым звеном, она не должна быть чересчур натянута, поскольку растет нагрузка на подшипники ведомой части вариаторной КП, а также нельзя допускать ее провисания. Натяжка цепи производится подъемом/опусканием правой доли ступицы, ведомой части вариаторной КП. Со временем цепь способна растягиваться, ее следует натянуть.
Технология проведения работ
Если будет изготавливаться мотособака своими руками, схема и чертежи данного устройства помогут вам в этом. Как только все элементы рамы будут обладать необходимой формой, их можно будет зафиксировать между собой с помощью сварочных прихватов. Данные манипуляции необходимы для того, чтобы при образовании дефектов на этапе сборки от них можно было легко избавиться. После того как все погрешности были устранены, раму можно окончательно зафиксировать сваркой. Чертежи мотособаки своими руками с легкостью можно будет подготовить без помощи специалистов. Для монтажа двигателя на раму превосходно подойдут заготовки, выполненные из листовой стали. Они делаются по заблаговременно подогнанному шаблону, последний из которых выполняется из картона. Он должен соответствовать размерам рамы. Заготовки фиксируются на двигателе, только после полученная конструкция должна быть прикреплена к системе каркаса с помощью сварочных прихватов. На следующем этапе двигатель нужно отсоединить от заготовки, окончательно зафиксировав его на раме.
Что такое мотособака
Прежде чем выяснить, как своими руками сделать мотособаку, необходимо более подробно рассмотреть этот тип устройств. Они представляют собой компактные снегоходы или болотоходы, оборудованные двигателем. Основными элементами мотособаки является буксировщик гусеничного типа, а также сани, прикрепляемые к нему.
В зависимости от конкретной модификации подобного рода механизм может обладать другими составными частями, например, грузовой платформой, размещенной на тягаче. Силовые агрегаты, используемые в конструкции данного транспортного средства, оснащаются маломощными моторами — от 6 до 13 л.с., что позволяет двигаться по пересеченной местности с небольшой скоростью, около 30-40 км/ч.
Мотособака обладает небольшими габаритами
Необходимо отметить, что мотособака из культиватора не предполагает наличия тормозной системы, это делает езду на высокой скорости небезопасной. Устройство пользуется высоким спросом среди любителей рыбалки, охоты, отдыха на природе. Оно используется для выполнения различных хозяйственных задач, транспортировки небольших грузов.
-
Читайте также:
К числу характерных преимуществ мотобуксировщиков целесообразно отнести следующие особенности:
- простота конструкции, позволяющая собрать подобное устройство самостоятельно;
- высочайшая проходимость, за счет которой удается передвигаться даже по труднодоступной местности;
- низкая стоимость эксплуатации, обслуживания, ремонта.
По своей конструкции подобные устройства напоминают классические снегоходы, однако позиция водителя расположена вне буксировщика, что позволяет значительно снизить его вес, увеличивая проходимость.
Изделия отлично подходят для любителей зимней рыбалки, поскольку благодаря небольшой массе они легко передвигаются по поверхности замерзших озер, не создавая угрозы пролома льда.
Мотобуксировщик для труднопроходимых мест
Планируя изготовить самодельные мотобуксировщики, необходимо учесть, что их стоимость будет аналогична наиболее бюджетным моделям, представленным в продаже. Однако, они по большей части китайского производства, отличаются низким качеством сборки и часто ломаются, в отличие от самодельного агрегата повышенной надежности.
Обязательно почитайте: Пропашная сеялка Гаспардо
Мотобуксировщик, изготовленный своими руками, отлично подойдет для передвижения и транспортировки грузов в условиях:
- болотистой местности;
- снега;
- грунтовых дорог;
- неравномерного рельефа, изобилующего спусками и подъемами.
Приспособление отличается небольшими габаритами и малым весом, что позволяет перевозить его до места эксплуатации с помощью стандартных транспортных средств без лишних неудобств.
Изготовление вездехода
Работа над разборными валами
Мотособака своими руками с легкостью может быть изготовлена вами, если вы предварительно ознакомитесь с технологией ведения работ. В гусеничном блоке следует применить разборные валы, которые выполняются из подшипников, а также втулок. Последние вытачиваются для подшипников, при этом толщина стенок не должна оказаться больше 5 миллиметров. Самые внушительные нагрузки в мотобуксировщике будут приходиться именно на заднюю ось. Ее следует сделать ведущей. Для чего к заднему валу фиксируется приводная звездочка, соединяемая с КПП с помощью цепной передачи. В мотобуксировщиках, помимо составных валов, применяются составные колеса. Если изготавливается мотособака своими руками, схема вам поможет в проведении работ. Каждое колесо будет состоять из двух трехмиллиметровых щек, а также нескольких десятков зацепов для грунта. Последние нужно изготовить из стальных труб. Для гашения вибрации колесами в конце зацепов нужно установить резиновые втулки.
Чертежи
1-передние ведомые колеса; 2-траки-грунтозацепы (березовые рейки 35×75-1260 мм); 3-резьбовые шпильки М8х170 мм c гайками; 4-верхняя часть рамы (стальная труба 30×2 мм); 5-передний узел подвecки двигателя (стальная полоса толщиной 2,5 мм); 6-гребень (стальная полоса толщиной 3 мм); 7-усиливающий элемент (стальной лист толщиной 2,5 мм); 8-стойка (стальная труба 30×2 мм); 9-вилка (стальная труба диам. 22×2,5 мм); 10-топливный бак (полиэтиленовая канистра емкостью 2,5 л); 11-органы управления гусеничным блоком (слева: ручка сцепления и переключатель коробки передач, справа- ручка таза»); 12-руль (от мопеда любой марки); 13- опора топливного бака (стальная полоса толщиной 2 мм); 14-топливный кран с отстойником (от любого мопеда); 15-топливопровод; 16-втулка ведущего валa; 17- зацеп; 18-втулка (отpeзок резинового шланга); 19-внешняя щека колеса (дюралюминиевый лист толщиной 3 мм); 20-шайба; 21-шайбы вилки; 22-шплинт; 23-ведущий вал (стальная труба диам 30×2,5 мм); 24-фланец (стальной лист толщиной 3 мм); 25-штифт (стальной пруток диам 10 мм); 26-внутренняя щека колеса (дюралюминиевый лист толщиной 3 мм); 27-заднее ведущее колесо; 28-тросы системы управления; 29-цепь привода гусеницы; 30-задний узел крепления двигателя (стальной лист толщиной 2,5 мм); 31-двигатель типа В-50; 32-глушитель (тонкостенная стальная цилиндрическая емкость 0130 мм с отверстиями диам 20 мм); 33-нижняя часть рамы (стальная труба 30×2 мм); 34-втулка переднего ведомого вала; 35-болты М8х55 мм c гайками; 36,40- втулки; 37-подшипник; 38-переходник; 39-втулка; 41-втулка; 42-ведущая цепная звездочка; 43- резинотканевая лента
Движитель
Перед тем как сделать мотособаку своими руками, нужно подумать над тем, как будут изготавливаться гусеницы. В данном примере рассмотрен вариант, который предполагает использование транспортерной ленты. Ее ширина должна составлять 220 миллиметров. Траки для мотоблока изготавливаются из березовых ровных реек, длина которых составляет 1260 миллиметров. Для того чтобы усилить траки, рекомендуется использовать стальные гребни, укрепляемые к брускам. Фиксация элементов гусеницы осуществляется болтами, которые обладают резьбой М6.
Гусеница
Как я уже сказал, на мотособаке установлена новая “Бурановская” гусеница шириной 380 мм и длиной 2878 мм. Ее выбор был обусловлен относительно невысокой ценой, небольшой мощностью используемого двигателя и преимущественно плотным снежным покровом в моей местности.
Бурановкая гусеница 380 мм
Т.е. крутить 500-мм гусеницу двигателю было бы уже тяжеловато, да и стоит она на несколько тысяч дороже. Думаю ее использование на мотособаке целесообразно в таежной местности. У нас же с обширными полями, болотами, отдельно стоящими березовыми колками и, соответственно, плотным снежным покровом, особенно во второй половине зимы, 380-й гусеницы более чем достаточно. У знакомого аналогичный мотобуксировщик, только на катковой подвеске, прекрасно зарекомендовал себя в этих условиях.
Затраты
Постройка мотобуксировщика обошлась приблизительно в 25 тысяч рублей, без учета инструментов и расходных материалов. Основные затраты:
- двигатель с редуктором — 9 800 руб;
- гусеница 38-мм — 6 700 руб;
- валы с подшипниками — 2 500 руб;
- трубы и оцинковка — 2 500 руб;
- крепеж (болты, гайки и заклепки) — 1 000 руб;
- звезды и цепь — 1 700 руб;
- трос и рычаг газа — 300 руб.
Двигатель покупал в специализированном магазине неподалеку, трубы с оцинковкой и крепежом — в строительных гипермаркетах (Бауцентр, Леруа Мерлен). Все остальное — на местном рынке. Цены актуальны на ноябрь 2021 года для Омска.
Возможно что-то я забыл упомянуть либо совсем чуть-чуть ошибся в ценах, но сумма составляет примерно 25 000 рублей. Неплохая экономия, учитывая что готовый мотобуксировщик с похожими характеристиками обойдется как минимум в 1,5 раза дороже. Что касается времени, то работа заняла около 3-дней по 8 часов в неспешном ритме силами 2-х человек.
Размеры рамы мотобуксировщика в см
Вывод
Полноценные испытания самодельной мотособаки провести пока не удалось ввиду отсутствия достаточного количества снега. Результатом первых покатушек я остался полностью доволен. Мощности хватает, буксировщик с места встает на дыбы или пробуксовывает. Из слабых мест пока только истирание склизов в месте изгиба. В будущем будет устранено.
Самодельный мотобуксировщик с волокушами
Что касается самодельных волокуш, то их постройка будет рассмотрена отдельно чуть позже. О результатах испытаний мотобуксировщика и внесенных изменениях в конструкцию читайте в продолжении.
Продолжение — результаты первых испытаний
