Как сделать картинг своими руками: чертежи, руководство с фото

Что такое картинг

Картинг — это автомобильные гонки на мини машинах (картах). Карт — это спортивный мини автомобиль, простейшей конструкции без кузова с малолитражным двигателем. Но бывают такие автомобили с мощными моторами, это уже будет относится к классу «суперкарт». Карты такого класса способны достигать максимальную скорость до 260 км/ч.

Устройство карта

Карт класса ПИОНЕР

1 — передний верхний отбойник; 2 — педаль газа; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — задний отбойник; 6 — тормозной диск; 7 — главный тормозной цилиндр; 8 — рама (шасси); Л — подшипник рулевой колонки; Б — подпятник рулевой колонки.

Габаритные размеры картинга:

• Длина: 1015 мм;
• Ширина спереди между колесами: 750 мм;
• Ширина сзади между колесами: 730 мм.

Участниками картинг заездов могут быть даже маленькие дети. Ниже приведена таблица возрастов и гоночных агрегатов, соответствующей мощности.

Класс	Возраст участников	Рама машины	Двигатель	Правила
Микро	6-8	Омологированная	IAME Parilla 60 (Италия)	Скорость около 60 км/час, соревнования местные и по России. Техника надежная. Участников много.
Мини	9-10	Омологированная	IAME Parilla 60 (Италия)	Много участников, скорость около 80 км/час, соревнования как по России, так и местные. Техника надёжная.
Супер-Мини	10-12	Омологированная	IAME Parilla 60 (Италия)	Много участников, соревнования как общероссийские, так и местные, техника надёжная, скорости около 100 км/час.
Пионер	8-11	Любая	Отечественный 50 см³ с КПП	Устаревший класс, на общероссийских соревнованиях мало участников, техника ненадёжная, скорости порядка 60 км/ч.
Кадет	10-13	Любая	Отечественный 50 см³ с КПП	Устаревший класс, на общероссийских соревнованиях мало участников, техника ненадёжная, скорости порядка 80 км/ч.
Мини-Ракет	8-11	Любая	Raket-85 (Швеция)	Устаревший класс, только местные соревнования, техника надёжная, скорости порядка 60 км/ч.
Ракет	11-13	Любая	Raket-85 (Швеция)	Устаревший класс, только местные соревнования, техника надёжная, скорости порядка 80 км/ч.
EasyKart-50	5-8	Birel EK	IAME Parilla 50 EK (Италия)	Моносерия, только местные соревнования, техника надёжная, скорости порядка 40 км/ч.
EasyKart-60	8-13	Birel EK	IAME Parilla 60 EK (Италия)	Моносерия, много участников, техника надёжная, скорости порядка 80 км/ч.

Гидравлические тормоза.

1. Корпус суппорта.
2. Рабочий цилиндр.
3. Поршень.
4. Манжета резиновая.
5. Тормозная колодка.
6. Фрикционный материал.
7. Место крепления штуцера тормозного шланга.
8. Направляющая колодок.
9. Прижимная пружина.
10. Клапан прокачки тормозов.
11. Шплинт.
12. Корончатая гайка.
13. Направляющий палец.

Плавающая конструкция

, обеспечивает равномерный прижим колодок к тормозному диску с обеих сторон.

При торможении, жидкость в цилиндре, расширяясь, давит на манжету (4), которая выталкивает поршень (3) из рабочего цилиндра (2). Поршень (3) перемещает тормозную колодку (5) к одной поверхности тормозного диска. При постоянном увеличении давления жидкости, суппорт (1) смещается по направляющим пальцам (13), пока другая колодка не прижмется к противоположной стороне диска, после чего происходит торможение с равномерным прижимом.

Подготовка

Прежде чем приступить, необходимо тщательно изучить символику и основные принципы. Существует множество колод, отличающихся друг от друга стилистикой, но все они имеют в своей основе единую базу. Некоторые обозначения карт, которые должны обязательно присутствовать в вашей колоде.

Процесс изготовления имеет не менее значимую роль. Создавая колоду, вы заряжаете ее своей энергетикой. Чтобы карты служили вам в полной мере, уделите внимание настроению и мыслям. Сконцентрируйтесь на изображениях, образах, которые они у вас вызывают. Постарайтесь максимально создать благоприятную атмосферу:

Уникальность колоды в первую очередь подчеркивается стилем ее изображения

Источник

Детский картинг «Пионер»

На примере этой модели рассмотрим, как сделать картинг из подручных средств. Это один из самых маленьких спортивных гоночных авто. Объем двигателя составляет всего 50 кубических сантиметров. Эти картинги строятся для гонок, в которых обычно участвуют дети до 16 лет. Если ранее такие детские авто выпускала промышленность, то сегодня их создают своими руками – кто в кружках, кто в гаражах. В отличие от взрослой техники, модель “Пионер” имеет определенные особенности конструкции. Для лучшего понимания процесса в статье приведем пошаговое описание сборки. Если что-то не получается, можно импровизировать.

Как испытывать самоделку

1. Не выезжать на дорогу.
2. Надеть средства индивидуальной защиты для картингистов: шлем, наколенники, налокотники и т.д.
3. Первые пару километров идут на испытание, обкатку, проверку тормозов, ощущение динамики, управляемости. Не стоит сразу выезжать на соревнования.
4. Не разгонять самодельный картинг на полную мощность. Можно постепенно увеличивать обороты, ощущая как ведет себя техника на поворотах. Если чувствуете, что, например, при скорости 40 км/час автомобиль имеет «бешеную» вибрацию, то придется ездить или до такой скорости, или проверить конструкцию, возможно какая-то делать погнута.

Внимание! Самое главное правило для любого картингиста — это не выезжать на дорогу. Можно ездить только на специальных площадках, полигонах.

Проект картинга

Материалы, которые понадобятся для сборки мини машины можно купить по дешевке на авторазборе или купить новые.

Понадобятся следующие детали:

• руль (для удобства лучше купить готовую сделать самому оплетку на руль из кожи, меха или проволоки);
• кресло;
• педали;
• рулевая колонка (вал);
• поворотные кулаки;
• рулевые тяги;
• шкворни;
• полуоси;
• блок крепления педалей;
• главный и рабочие цилиндры дисковых тормозов;
• колеса.

Кресло лучше поставить от иномарки, чтобы было более удобно ездить. Такие вращающиеся старые детали, как шкворня и поворотные кулаки надо проверить на работоспособность, чтобы не заедало. Тормозные цилиндры, трубки и шланги проверить на герметичность. Остальные детали, желательно, чтобы были не ржавые.

В пунктах приема металлолома (лом цветных и черных металлов) можно купить недорого следующие детали:

• металлические листы, полоски, трубки;
• подшипники;
• шестеренки;
• цепи;
• колеса;
• мотор.

Для представления устройства карта, желательно иметь схему или чертеж проекта картинга. Для любительских машин нет четких размеров. Каждый делает по своему усмотрению, выбирает размеры под себя. Основной критерий проектирования картинга — это рост человека, который будет ездить. А лучше, установить кресло с салазками, чтобы регулировать длину до педалей.

Чем составлять с нуля схему, лучше скачать готовый проект в интернете и доработать, изменить некоторые размеры.

Для рулевой тяги самодельных картингов обычно используют стальные прутки диаметром от 8 до 15 мм. Из металлической пластины толщиной 5-7 мм делается маятник руля.

Общий готовый чертеж выглядит так:

Размеры можно менять, но лучше придерживаться стандартных размеров, чтобы не изменились динамические и технические характеристики.

• Обычные габаритные размеры картинга для подростка: длина — 1,3 метра; ширина — 0,76 метра.
• Габаритные размеры спортивной мини машины для взрослого: длина — 1,8 метра; ширина — 1 метр.

При длине карта 1,32 метра продольное расстояние между передней и задней осью находится в пределах от 1,00 до 1,22 метров.

Если есть возможно, покупаем новые детали. Итак, перечень устройств и деталей для создания карта своими руками:

1. Трансмиссионная, рулевая и тормозная система:
   коробка передач;
2. ручной тормоз;
3. руль;
4. колеса;
5. рулевой и приводной валы;
6. педали газа и тормоза;
7. подшипники.
8. Мотор:
   движок (можно использовать двигатель от бензопилы или газонокосилки-триммера);
9. цепь;
10. бензобак;
11. крепежные элементы (болты, гайки, шайбы).
12. Шасси карта:
    2,5-сантиметровая квадратная труба (дюймовка), длиною 9,2 метра;
13. стальная труба диаметром 2 см, длиною 1,8 метра;
14. труба диаметром 1,5 см, длиною 1,8 метра;
15. пластина из стали по размерам чуть больше двигателя и толщиной 0,5 см;
16. металл или фанера для днища и сидения;
17. сидение (желательно спортивное). Кстати, не плохо было бы поставить и на карт сидение с встроенным подогревом.

Кроме необходимых материалов и деталей, понадобится сварочный аппарат. Шасси карта надо сварить качественно, чтобы сварочные швы не разрушались от вибрации. Для покупки всех необходимых новых материалов понадобится около 30 000 рублей. Но из новых деталей делать удобнее и проще.

Силовой агрегат и рулевое управление

Если вы смогли достать только мотор от бензопилы, то из него получится сделать привод с одной передачей. Это не слишком удобно, потому что нет возможности регулировать соотношение ведущей/ведомой шестерни, поэтому крутящий момент колес будет одинаков при разгоне и во время постоянного движения. Если же вы смогли достать силовой привод скутера, мотор от старого советского мотороллера «Муравей» или его аналогов, то можно будет использовать его коробку передач для увеличения крутящего момента во время разгона. Для этого вам придется установить педаль сцепления и рычаг выбора передач. Для силового привода скутера эти операции не нужны, потому что в нем используется вариаторная передача.

Для создания рулевого управления удобно использовать полуоси заднеприводных машин и наконечник рулевого вала. Наконечник обрезают, затем приваривают к полуоси. После этого полуось обрезают для нужной длины и приваривают с другого конца маятник рулевой колонки. К маятнику с помощью болта или сварки крепят рулевые тяги, устанавливая одну сверху, другую снизу. Чтобы вал с рулем не болтался, его закрепляют двумя подшипниками полуосей. Для фиксации подшипников можно использовать штатные втулки полуосей, которые придется нагревать до температуры 400–500 градусов. Тормозные механизмы спортивного велосипеда или мопеда проще в монтаже, но достать их сложно или дорого. Главный и рабочие цилиндры передних тормозов с Жигулей или Лад можно найти на любой разборке, к тому же, они обойдутся очень дешево. Если штатный тормозной диск очень велик, придется использовать какой-то заменитель – плоскую шестерю или фланец главной передачи, приваренную к полуоси. Благодаря малой скорости вращения полуоси, а также невысоким нагрузкам, фланец проработает очень долго.

Для передней оси хорошо подходят шкворня в сборе с поворотным кулаком от автомобилей ГАЗ 21 и ГАЗ 24. Но для них необходимо устанавливать автомобильные колеса, хотя бы от «Оки». Если же у вас маленькие колеса, то придется отрезать подшипники поворотного кулака и шкворней и с помощью сварки делать новый узел, к которому крепить ступицу колес.

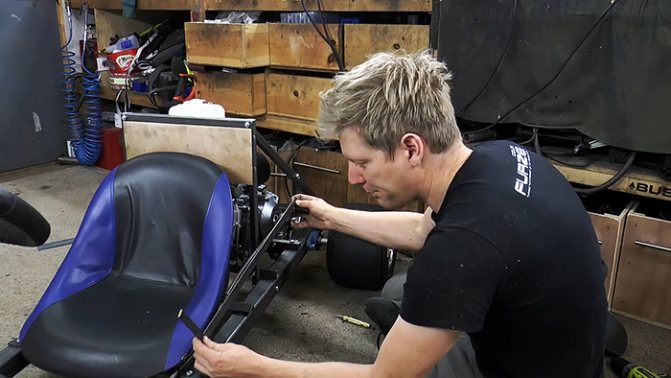

Сборка карта

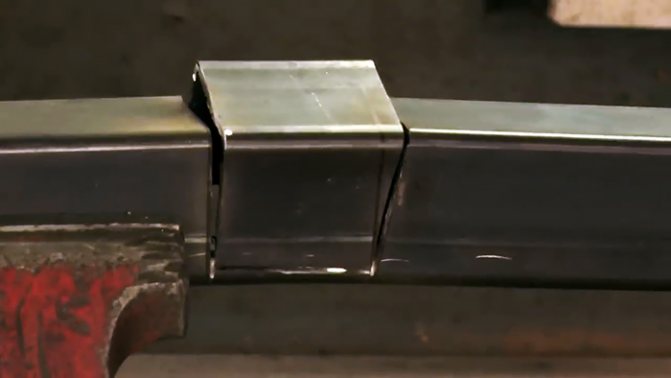

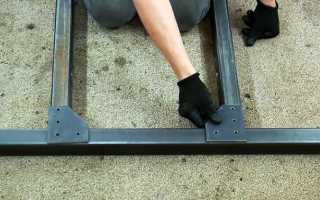

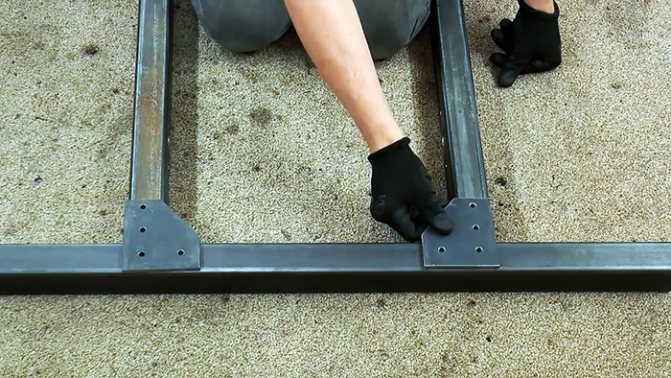

Из профильной трубы 50х50 мм делается рама карта. Ее размер высчитывается в зависимости от роста ездока. Рама должна быть П-образной. Причем ее задняя перемычка делается под ширину имеющейся тяговой оси с учетом установленных колес. Детали рамы стягиваются с помощью болтов и монтажных пластин, вырезанной из толстой стальной плиты.

В задней части рамы у перекладины сверлятся сквозные отверстия для установки через них тяговой оси с уже прикрученной к ней звездочкой и тормозным диском. Сама ось крепится к раме через подшипники с фланцами, прикрученными к профильной трубе болтами. Сразу же на нее ставятся и колеса.

Для изготовления переднего моста карта берется профильная труба 50х50 мм. В местах ее пересечения с рамой срезаются 3 стенки. Это позволит состыковать мост с рамой. Важно делать срез внизу шириной 50 мм, а к верху с уклоном в сторону колес на несколько градусов. Затем рама и мост стягиваются между собой болтами и угольником из листовой стали. При этом выступающая за раму часть моста подгибается вверх, за счет получившегося зазора от среза с уклоном.

Затем края моста нужно подрезать на передней стенке и загнуть ее в сторону рамы. После этого кронштейны передних колес прикрепляются к мосту через скобы из пластин.

Карт уже стоит на колесах, но его передний мост еще болтается. Поэтому нужно вырезать 2 пластины и прикрутить их сверху над пересечением с рамой. Перед этим пластины придется подогнуть. Благодаря такому способу крепления центр тяжести передка карта будет опущен вниз, что даст в будущем устойчивость на поворотах. Загиб же краев передней стенки моста позволяет колесам нормально поворачивать на весь радиус.

Далее на раму устанавливается двигатель. Под него делается крепление из уголка, тонкой профильной трубы и полосы. Ему достаточно 2 точки опоры. Он выставляется так, чтобы можно было накинуть приводную цепь на звездочку на оси.

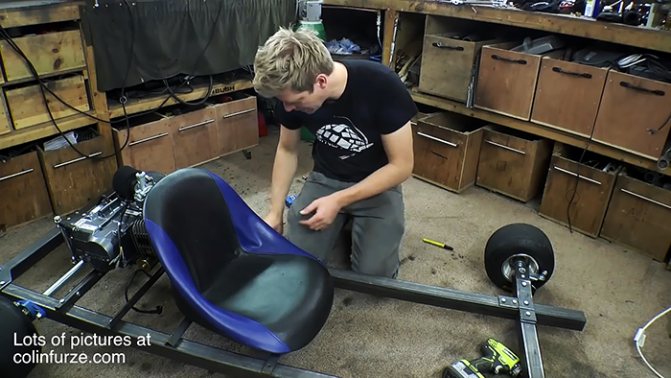

Перед двигателем к раме прикрепляется сидение. Его можно поставить на перекладины из уголка или профильной трубы.

По центру переднего моста прикручивается рулевая колонка на крепление из 2-х обрезков уголка. Затем из 3-х кусков полосы для нее изготовляется верхний упор. Из них одна прикрепляется к мосту и две по бокам к раме. Завершающим этапом сборки системы управления является установка и настройка рулевых тяг.

Далее нужно сделать защитную раму для двигателя. Для этого используется профильная труба 20х20 мм. Сначала делается П-образная стойка между сиденьем и мотором, затем она усиливается косыми перемычками. Часть между защитной рамой и сидением обшивается фанерой. К фанерной стенке прикручивается кронштейн для крепления бензобака.

На следующем этапе сборки нужно установить глушитель, подключить бак и разобраться с электропроводкой. Затем на тормозной диск устанавливается гидроцилиндр, педаль для него выводится под левую ногу.

Из стальной полосы делается тяга, которая набрасывается отверстием на ножной рычаг коробки передач. Чтобы она не слетала, ее следует поджать штатной резинкой рычага. Тяга соединяется в районе начала сидения со вторым рычагом из такой же полосы. Она крепится к нему немного ниже его центра, сам рычаг присоединяется внизу к раме. Сверху его нужно оснастить набалдашником, в его качестве можно использовать просто трубку.

Трос сцепления выводится от двигателя к переднему мосту, где присоединяется к педали, закрепленной под правой ногой. Саму педаль обязательно нужно оснастить ограничителем, чтобы ее нельзя было нажать больше допустимого хода тросика.

Завершающим этапом сборки является установка днища. Оно вырезается из влагостойкой фанеры и прикручивается к раме снизу. После этого делается крепление под аккумулятор, и карт готов.

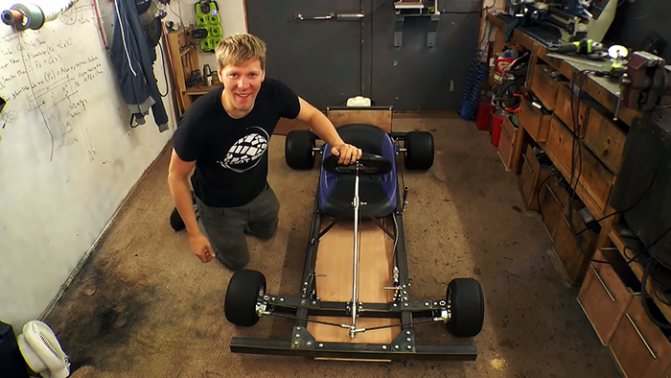

В результате получается отличный развлекательный мини болид, к сожалению, с непривычным на первых порах управлением. Но покатавшись на нем несколько кругов, дальнейшее переключение передач уже будет происходить на автоматизме, а также пропадет путаница с педалями. Используя этот принцип можно сделать карт на двигателе с вариатором от скутера. Это будет еще проще, учитывая, что понадобиться вывести только педаль газа и тормоза.

Проектирование

Первым шагом к созданию собственного картинга является его проектирование. Картинг может иметь самые разнообразные формы и размеры. Вы можете придумать абсолютно любой дизайн. Главное, помните, что основу картинга составляют: рулевая/тормозная система, шасси и двигатель. Нарисуйте подробную схему своего будущего автомобиля. Только используя план-схему, вы сможете правильно собрать картинг своими руками. Подходите к процессу проектирования творчески. Чтобы вдохновиться, вы можете воспользоваться интернетом, который предоставит вам множество разнообразных моделей самодельных картингов. Пообщайтесь со знакомыми механиками. Можно заказать платную разработку чертежа, а можно воспользоваться шаблоном, внеся в него свои изменения;

будьте крайне внимательны, указывая габариты картинга. Размеры должны соответствовать росту и возрасту водителя. Так, для подростка достаточно ширины 0,76 метра и длины 1,3 метра. Картинг для взрослого должен иметь ширину 1 метр и длину 1,8 метра. Продольное расстояние между осями самодельного картинга должно составлять от 101 до 122 сантиметров при длине 132 см. Проект картинга должен быть максимально точным. Иначе в процессе подбора материалов будет трудно правильно определиться с их количеством;

материалы для самодельного картинга можно купить в специализированных магазинах, но если вы ограничены в средствах, то подобрать все необходимые детали можно на свалках, барахолках или обратиться в ремонтную мастерскую, где производят ремонт газонокосилок и подобного оборудования.

Ниже представлен перечень необходимых материалов для того, чтобы сделать картинг своими руками.

Чтобы сделать картинг своими руками вам понадобится сварочный аппарат. Шасси является основой картинга. Они удерживают вас во время поездки, в них же находится двигатель. Если вы никогда не занимались сварочными работами, то лучше воспользоваться услугами профессионала, потому как сваренные непрофессионалом детали могут только казаться прочными, а на практики иметь микротрещины и щели, в результате чего, ваш картинг может стать смертельно опасным транспортом. Если шасси будут состоять из нескольких деталей, то сварку необходимо проводить при высокой температуре и глубокой степени проникновения, сварочные швы должны быть максимально аккуратными. Если вы решили произвести сварочные работы самостоятельно, то лучше потренироваться на сварке небольших изделий и только получив хороший опыт начинать сварку картинга.

Стапель

Дальше нужно собрать стапель, на котором затем будет собираться рама картинга. Он необходим тогда, когда машина будет производиться не штучно, а хотя бы небольшой серией. В основании стапеля будет лежать алюминиевый лист размером 1 700 * 900 миллиметров и толщиной не менее 15 миллиметров. Вдоль длинной стороны проводят четкую линию – это след плоскости симметрии рамы. Линия, перпендикулярная длинной – это базовая точка для монтажа фиксаторов шкворневой втулки.

Отверстия втулки изготавливают на расточном станке. В результате получится нужная точность монтажа втулок при сварочных работах. На стапель также устанавливают уголки из стали, чтобы фиксировать продольные лонжероны. Раму собирают из двух продольных лонжеронов, поперечин в количестве трех штук, отбойника переднего и кронштейнов для монтажа рулевого механизма. Для деталей каркаса самодельного картинга рекомендуется применять трубу из 30ХГСА или трубы марки Ст20.

Рекомендации по черчению

Предпочтительнее делать чертежи рамы в ее натуральном размере на листах миллиметровой бумаги. Для удобства работы с таким схематическим изображением, его после отрисовки наклеивают на плотный картон. Чертеж в будущем будет служить образцом, по которому будут подгоняться прочие элементы конструкции. Раму рисуют обязательно в двух проекциях – это боковой вид и вид сверху. Отдельно изображают передний лонжерон. Точных размеров рамы картинга не существует, а это значит, что изготовить такой картинг можно не только под ребенка, а различные детали конструкции подгоняются уже по месту.

Видео

В этом видео подробно рассказывается, как сделать картинг своими руками. Видео имеет много положительных отзывов и комментариев.

Дальше серия видео уроков — самодельный картинг. В этом видео — как сделать раму на картинг.

Продолжение. Покупка двигателя на картинг.

Продолжение. Как сделать рулевую на картинге.

Продолжение. Испытание самодельного картинга.

Автор публикации

15
Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Предупреждения:

• перед тем как выехать на гоночный трек, убедитесь в исправности вашего самодельного картинга, так как детали могут сломаться или отсоединиться;
• всегда перед поездкой на картинге надевайте защитные приспособления, такие как шлем, подкладка и прочее;
• не стоит разгоняться на самодельном картинге до скорости более 30 км/ч. Это может спровоцировать сбой механизма или поломку деталей, так как эта модель не имеет высокотехнологичных проектных и инженерных решений;
• помните! Картинг – это ненастоящий автомобиль. Ни в коем случае не нужно выезжать на нём на дорогу.

Видео: самодельный картинг. Сборка.

Видео: Как сделать картинг своими руками

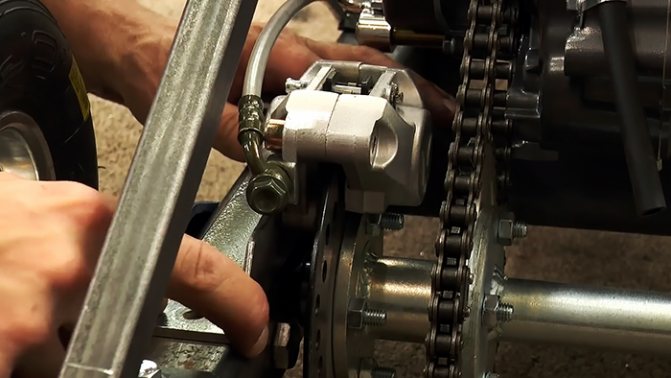

Тормозная система

Так как техника будет разгоняться до значительных скоростей, не стоит забывать и о тормозной системе. Ступицы корпусов подшипников изготавливаются литьем из алюминия с обработкой на металлорежущих станках. Тормозная система – дисковый гидравлический механизм. По техническим условиям «Пионер» оснащается только парой задних тормозов. Диск закрепляется на задней оси. Механизм будет установлен на раме. Корпус суппорта – алюминиевый, цилиндр выполняется из стали, поршень – из латуни или алюминия. При монтаже суппорта следует очень внимательно центрировать тормозной диск.

Передаточные отношения привода, колеса

Чтобы подобрать оптимальное передаточное отношение цепного механизма заднего моста, делают комплект ведомых звезд с количество зубьев от 22 до 28. Интервал делают через два зуба. Это позволит облегчить подгонку привода под гонщика. Колеса для картинга в этом варианте представляют собой алюминиевый диск – сплавы Д16АМ или ЛГМ-6. Достаточно толщины заготовки в 2-3 миллиметра. Диск получают методом выдавливания.

Вначале из металла точат пуансон. Далее заготовку поджимают к пуансону задней бабкой, и инструментом обкатывают диск до тех пор, пока он не будет в форме пуансона. Обработку накаткой проводят в диапазоне оборотов от 150 до 300 в минуту. Отверстия в диске сверлят по шаблону.

Мотосамокат из бензопилы своими руками

Не менее известная самоделка, которую научились изготавливать отечественные «Кулибины». Для ее воссоздания нам понадобятся:

• самокат, рассчитанный на вес того человека, который будет им управлять. Желательно, чтобы он изначально имел систему ручного торможения. Пневматическая колесная база самоката должна быть прочной;
• бензопила, с которой снимается двигатель – подойдут средне- и высокомощные модели.

Процесс сборки самоката выглядит упрощенно по сравнению с предыдущими самоделками:

• для начала снимаем двигательную основу и закрепляем ее в задней части рамы самоката. Соблюдаем, чтобы моторные и колесные звездочки совпадали;
• прилаживаем ручной акселератор с зажиганием мотопилы – так оператор сможет контролировать процесс перемещения;
• при необходимости оснащают самокат педалью тормоза, но в большинстве случаев – рычага для ручного управления самоката хватает для его полноценной работы.
• тестирование самоката из бензопилы – в случае исправности новое моторизированное устройство готово и может эксплуатироваться.

Прочие немаловажные детали

В конструкции данного транспортного средства также необходимо предусмотреть специальные ограждения, которые не будут давать ногам соскальзывать с педалей. То же самое касается и сиденья – оно не должно быть таким, чтобы водитель летал с одного бока картинга в другой на поворотах. В идеале пилот плотно сидит в кресле и не смещается в сторону на резких поворотах и высоких скоростях (за исключением возможной перегрузки внутренних органов).

Отдельные детали КПП следует закрыть специальным щитком на ½ часть зубчатого колеса

Особое внимание также уделите топливному баку. Помните, что его объем не должен превышать пяти литров, а сама емкость надежно закрепляется с расчетом на то, чтобы полностью исключить несанкционированный выброс топлива наружу

Не стоит делать чрезмерно большой бак – пяти литров вполне достаточно для одноцилиндрового двухтактного мотора, рабочий объем которого составляет всего лишь несколько десятков кубических сантиметров.

Все детали рулевой системы и ходовой части в обязательном порядке шплинтуются. Допускается также использование системы зажигания, противоударных средств, карбюраторов любого типа (зарубежного или отечественного производства).

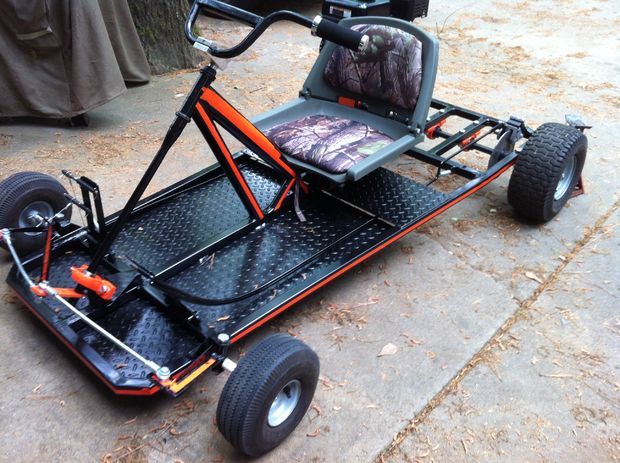

Собираем Go-Kart на бензиновом двигателе

Строительство картинга и его испытание значительно поможет расширить кругозор вашего ребенка в технической сфере, да и вообще будет отличным для него хобби, если сравнивать с кручением в руках твистера или зависания в смартфоне. Есть множество конструкций и решений, как можно сделать такую машину, тут уже каждый выбирает сам для себя, какие материалы использовать, что кому по карману.

По этой инструкции картинг собирается быстро и не сложно, так как основная масса деталей уже покупаются готовыми, это двигатель, подшипники и другое. Конечно, тут будут нужны некоторые вложения. У автора на такой картинг ушло 750$, но, по его словам, можно было потратить и гораздо меньше.

Материалы и инструменты для самоделки: — фанера; — квадратная труба для создания рамы; — задняя ось; — четыре колеса; — подшипники для задней оси; — звездочки, цепи, гидравлическая тормозная система и т.д.; — тяговые стержни для рулевого управления, само собой руль со всеми комплектующими; — материалы для крепления сидения и само сидение; — двигатель с вариатором (чтобы не париться с КПП); — винты, гайки и другие мелочи.

Из инструментов:

сварка, болгарка; гаечные ключи, отвертки, плоскогубцы и другое.

Процесс изготовления картинга:

Шаг первый. Разработка дизайна

Начинается все с расчетов, какого размера должен быть картинг, из чего у него будет делаться рама, где будет крепиться ось, сидение, двигатель и другое. Также нужно вычислить, где какие должны быть углы и так далее. Если у вас с этим проблемы, то в интернете имеется уже масса готовых чертежей для картинга, которые можно скачать и распечатать.

Теперь понадобятся куски досок или той-же фанеры, а также саморезы. Этими кусочками нужно сформировать форму, куда потом будет укладываться будущая рама из металлических труб и свариваться.

Шаг третий. Делаем составляющие рамы

Поскольку у автора строение рамы несколько мудреное, тут понадобится трубогибочный станок, чтобы можно было сделать нужные детали для рамы. В качестве материала применяется квадратная стальная труба. Все детали нужно тщательно подогнать друг к другу, чтобы потом крепко соединить. Когда все будет готово, все детали укладываются в шаблон и хорошенько свариваются. Сварочный шов должен быть с обеих сторон. После сварки все швы автор советует сгладить болгаркой.

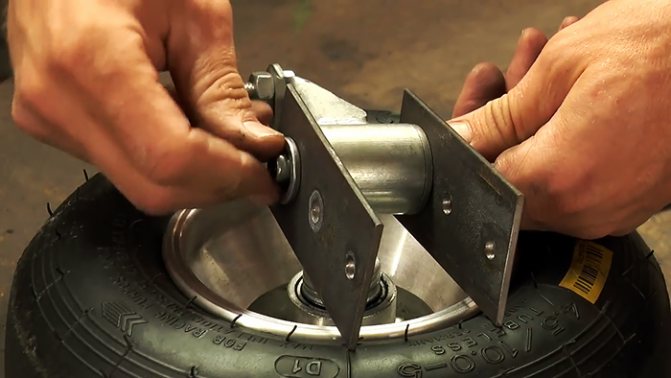

Задний мост.

1. Ступица заднего колеса.
2. Корпус с подшипником.
3. Прижимная втулка.
4. Эксцентрик привода бензонасоса.
5. Ось (вал).
6. Тормозной диск задних колес.
7. Механизм крепления тормозного диска к валу.
8. Звездочка цепной передачи.
9. Зажим (цанговый).
10. Шайба.
11. Корончатая гайка.
12. Шплинт.

В корпуса (2) устанавливаются радиальные шариковые сферические двухрядные подшипники № 1204 с шайбами, защищающими шарики от попадания пыли.
