Как сделать багги своими руками — оригинальные конструкции и варианты с советами по созданию багги! (120 фото и видео)

Все ребята в детстве увлекались техникой. Собирали фантики Turbo, спорили какая машина круче. Кстати крутостью техники в детстве был спидометр. Точнее, какие максимальные цифры на нем были написаны. Сейчас об этом мы вспоминаем с улыбкой.

Однажды по телевизору кто-то из друзей увидел чудо-техники как багги. После увиденного мы все решили заполучить себе такого монстра. Реальным решением получить багги было сделать его своими руками.

Один из друзей хотел утянуть у отца мотоблок, пока тот его оставил в гараже. Какой потом он получил нагоняй я, думаю, говорить не стоит.

Хотя об этой технике мы позже поговори подробней. Не о нагоняе, а о том, как сделать багги из мотоблока. Таскали всякий металлолом для рамы. Но толком у кучки школьников ничего не вышло.

Все мы выросли, и этот зверь дорог так и остался детской мечтой. Данный материал будет посвящен тем, кто с этой мечтой не распрощался. Для тех, кто так же хочет заполучить себе багги и рассмотри варианты, как сделать его самим.

Читайте также:

Мастер-класс для начинающих, как вязать цветы

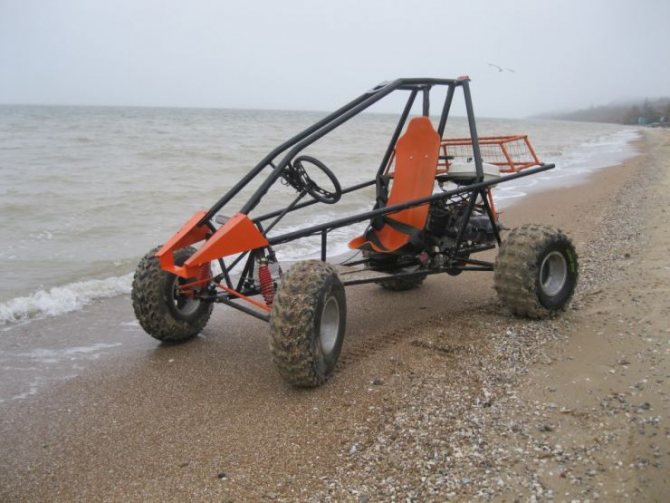

Для начала хотелось бы напомнить, что такое багги. Это такой автомобиль, у которого нет несущих деталей кузова. То есть после езды на нем вам понадобятся влажные салфетки.

Колеса у него чуть больше стандартных колес легкового автомобиля. Покоряют такие автомобили песчаные дюны, грязь. В общем, всё то, что не преодолеет обычный легковой автомобиль.

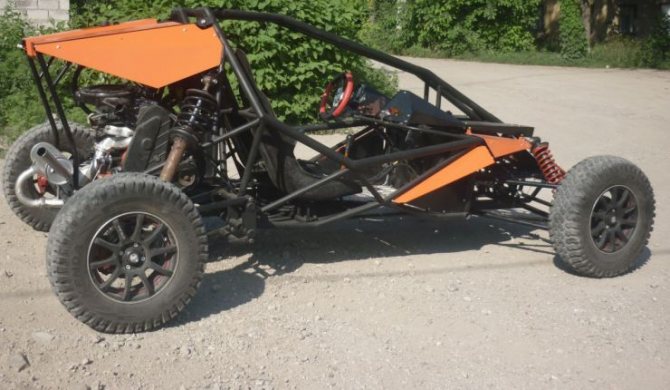

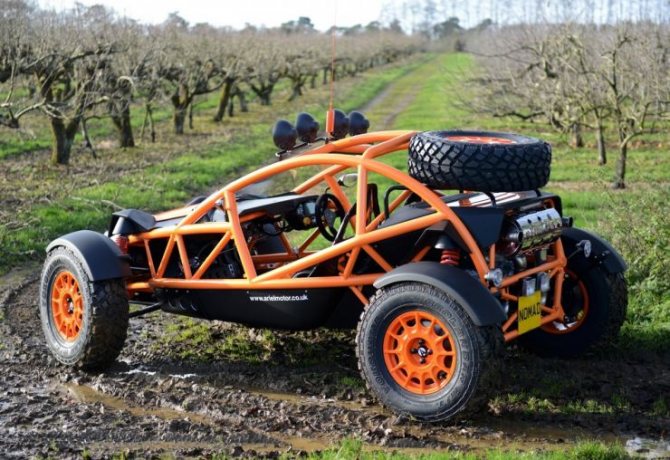

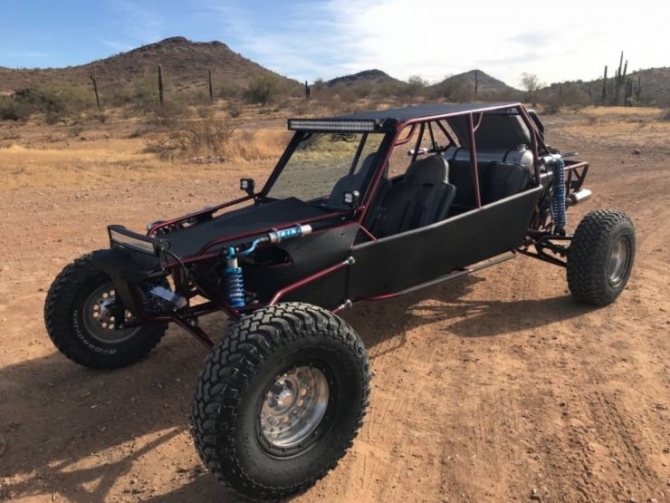

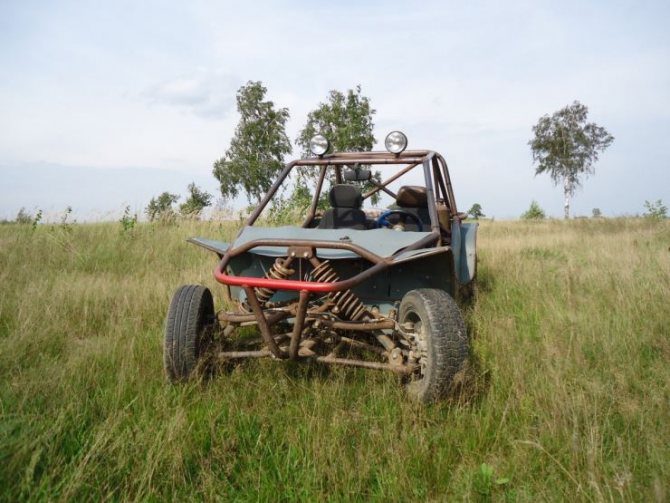

Типы багги

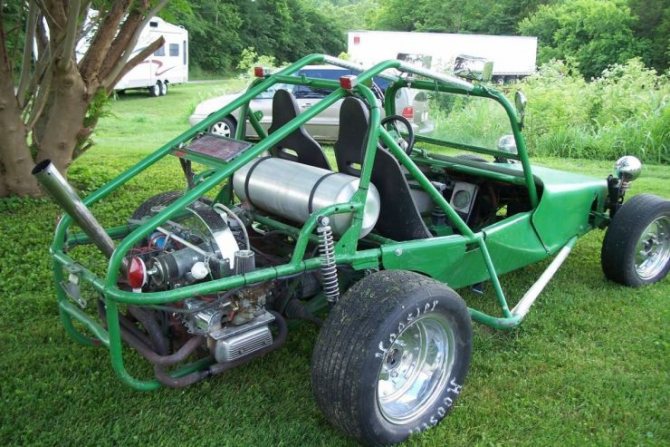

Существует два вида багги – это туристический и спортивный. Туристический – имеет место для пассажира. Спортивный багги должен быть усилен дополнительной рамой. Сама машина не должна весить больше 300 килограмм.

Перед тем, как начать делать багги своими руками, нужно детально изучить все чертежи. В целом в любой работе перед началом нужно изучить его, ведь ошибки в работах могу привести к неправильной работе.

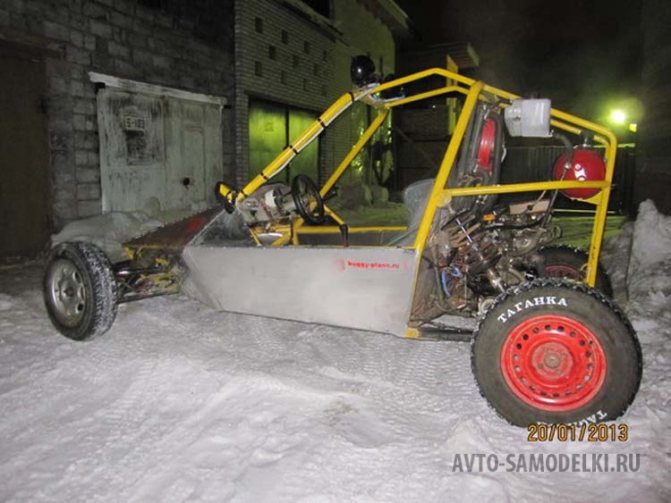

Чертежи багги

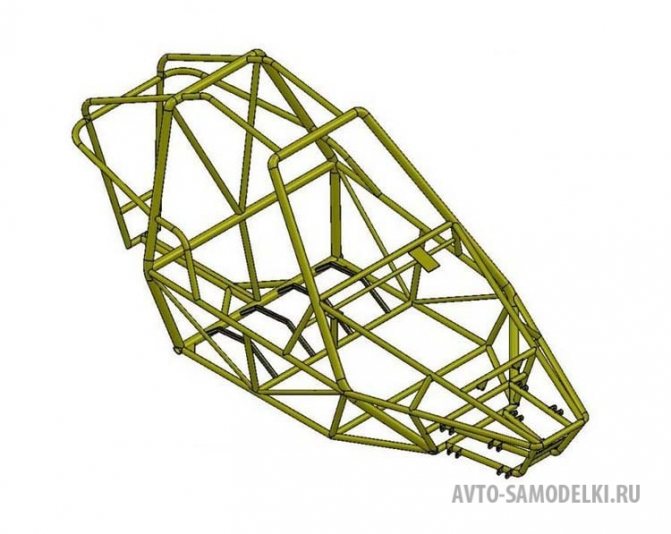

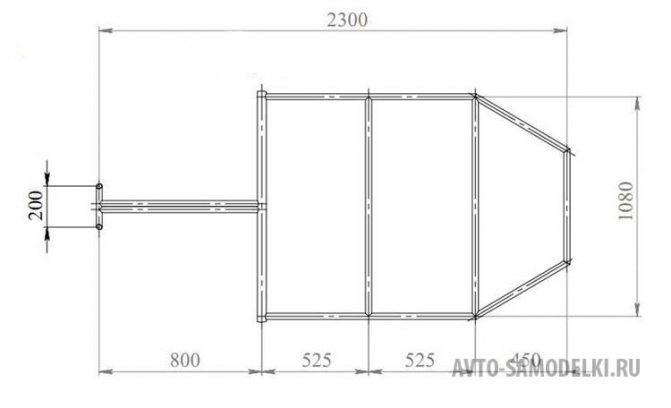

Чертежи рамы багги.

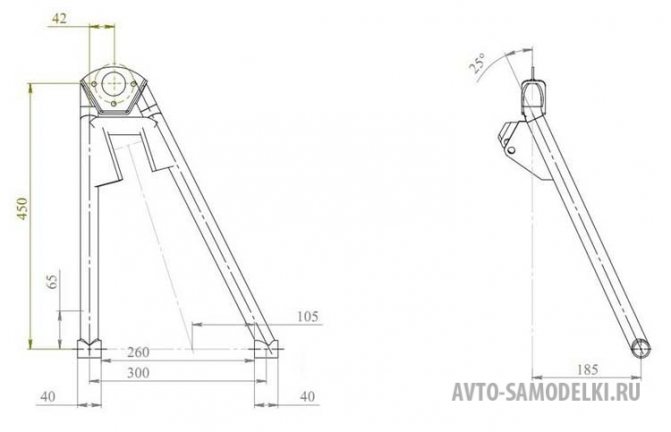

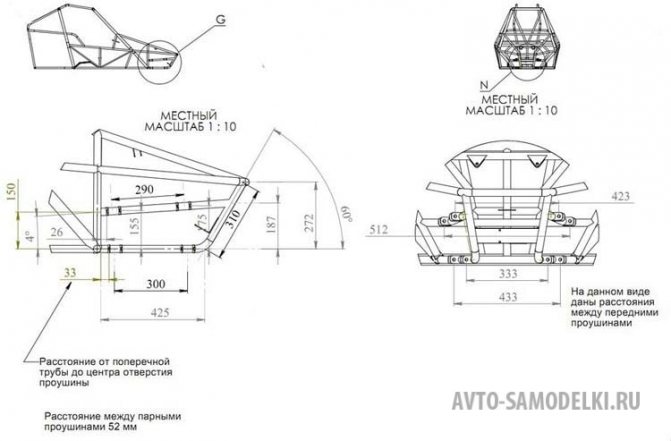

Чертежи передних рычагов подвески.

Читайте также:

Тонкости ловли на балансир зимой на озерах

Чертежи задних рычагов подвески.

Места крепления рычагов.

На чертежах не даны некоторые второстепенные размеры, их выбираем по месту.

Поделиться в соц. сетях

Инструменты

После того, как вы изучили теорию, нужно собрать нужные инструменты:

сварка самый нужный из них;
трубы;
двигатель;
трубогиб. Кстати, прежде чем его приобретать, или брать в пользование, нужно уточнить какую максимальную толщину труб можно брать в работу этим инструментом;
болгарка;
дрель;
доски.

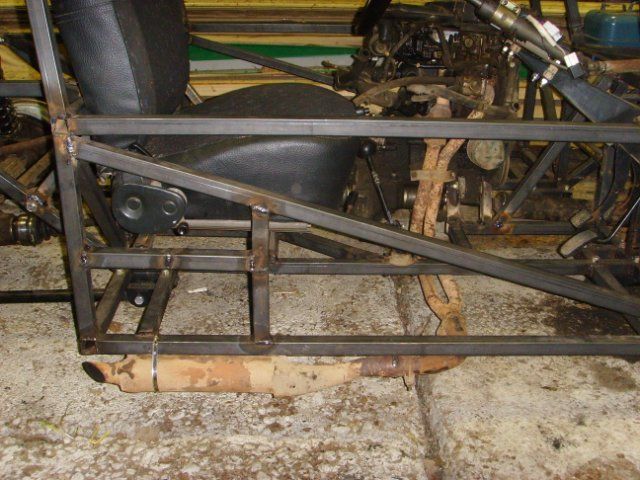

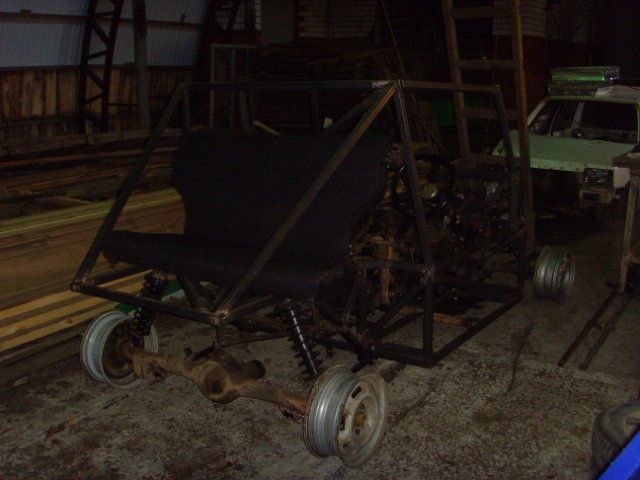

Фото процесса сборки багги:

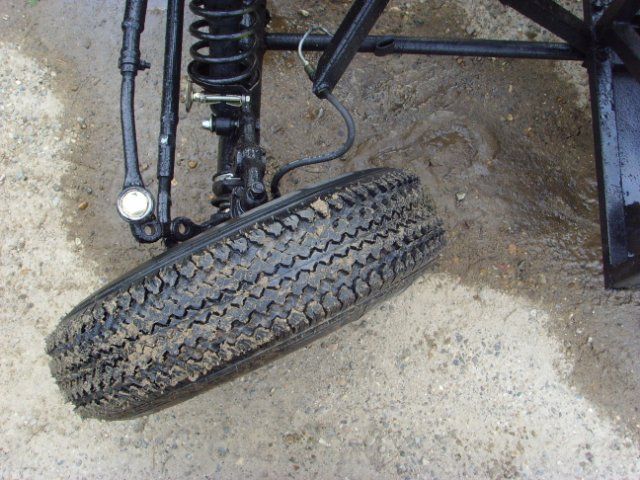

Задний рычаг — кулак от 2108 с приваренной трубой и усилителем.

Читайте также:

Береста: простые пошаговые мастер-классы по созданию поделок из бересты своими руками. Идеи оригинальных изделий с фото-примерами

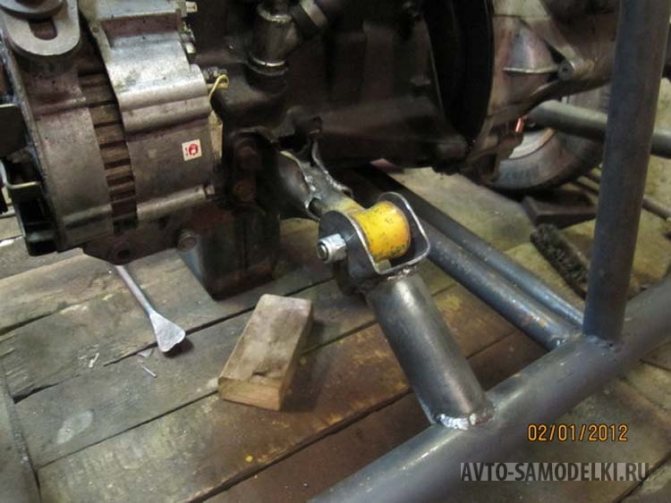

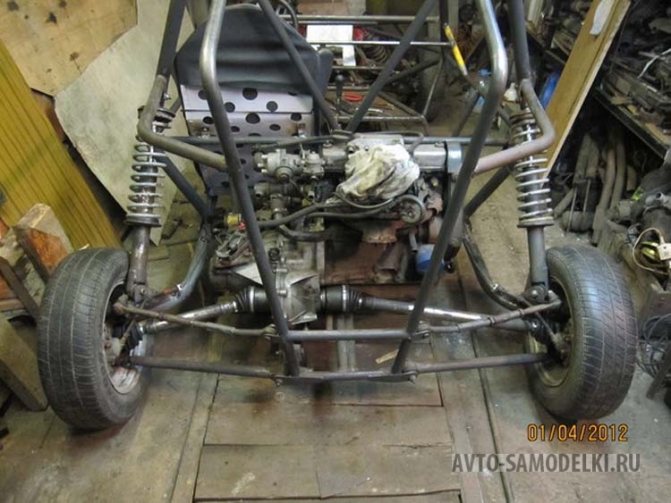

Опоры двигателя сделаны из реактивных тяг от ВАЗ классики.

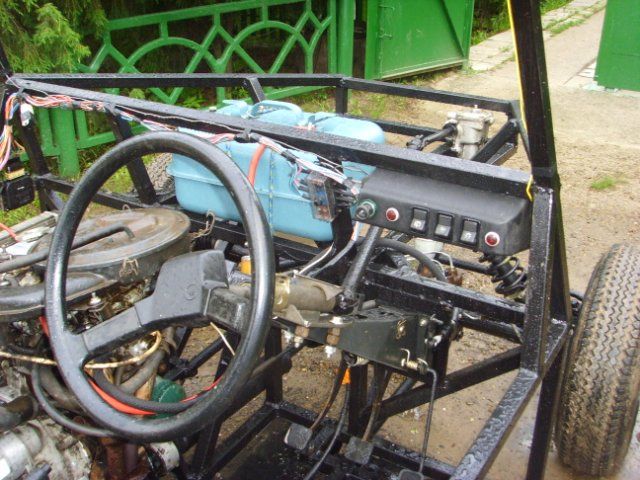

Педальный узел, главный тормозной от 09, без усилителя, главный сцепления от классики.

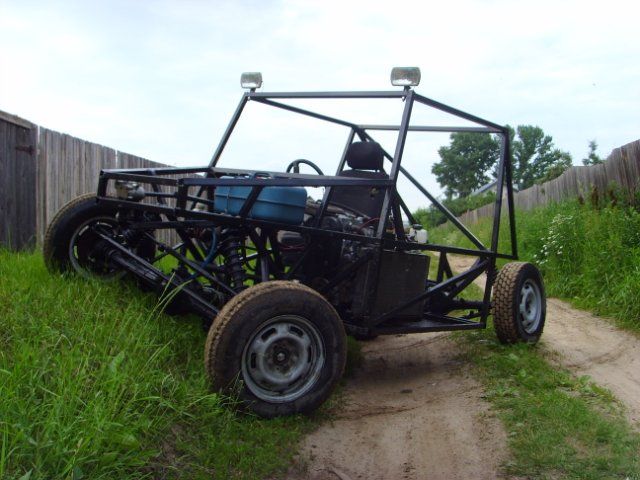

Из достоинств можно отметить что человек ростом 195 помещается свободно, над головой запас места около 150 мм, ногам также не тесно.

Теперь по недостаткам. Из за конфигурации передних рычагов несколько ограничен угол поворота колес, иногда не хватает. База великовата, из за этого сложно крутить пятаки, зато в заносе контролируется достаточно просто.

При установке двигателя необходимо особое внимание обратить на работу левого (короткого) внутреннего ШРУСа при ходе подвески на сжатие и отбой, т.к. угол его работы близок к критическому. Возможно есть смысл наклонить двигатель немного влево, как это сделано в Б2908.

При креплении задних стоек нужно следить за тем, чтобы при ходе сжатия они не касались кромки колесного диска.

Двигатель

Выбор двигателя зависит от того, насколько мощный вам нужен багги. Раньше я вам говорил про то, как мы с друзьями хотели переделать в багги мотоблок.

Читайте также:

Как сделать пылесос для строительной пыли своими руками

Так вот, двигатель от мотоблока подойдёт, если вам нужен не суперскоростной кар.

У таких двигателей преимущество перед мопедными двигателями в том, что не нужно докупать отдельно бак и глушитель.

Самодельный багги для сына (27 фото изготовления)

Самодельный багги с двигателем от мотоблока: подробные фото и описание изготовления багги.

Приветствую! Решил сделать багги для сына. Кое какие запчасти уже были, кое что пришлось прикупить.

Далее показан сам процесс изготовления багги.

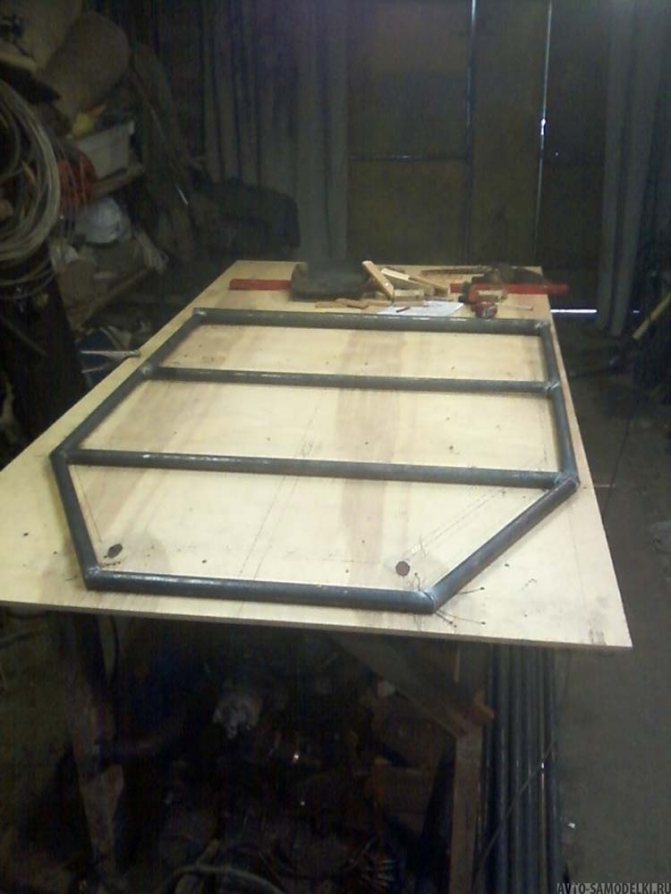

нижняя часть рамы, труба 25 мм.

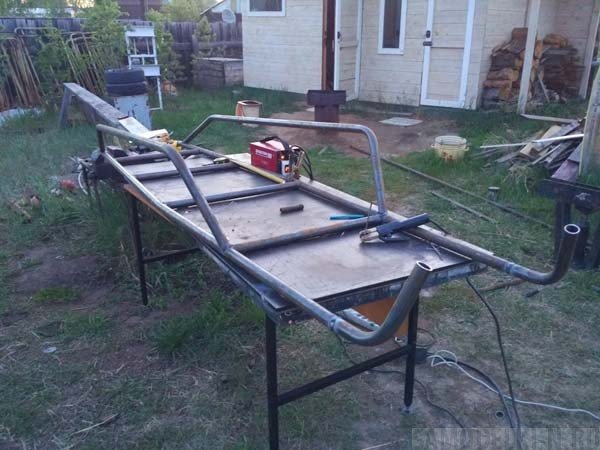

с помощью трубогиба загнул боковины рамы

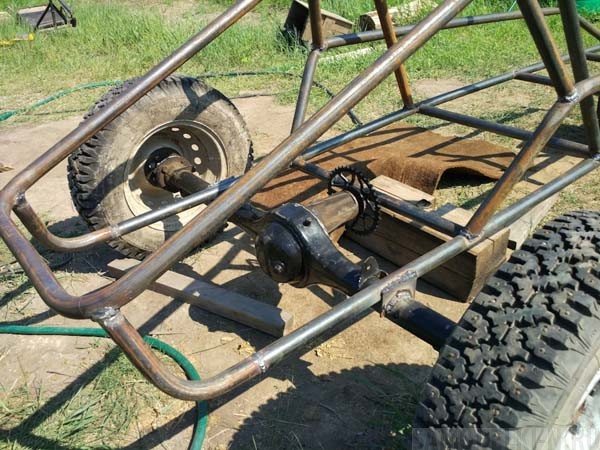

задний мост у меня был от ВАЗ-01, редуктор нашел по объявлению, подготовка и покраска моста, замена сальников

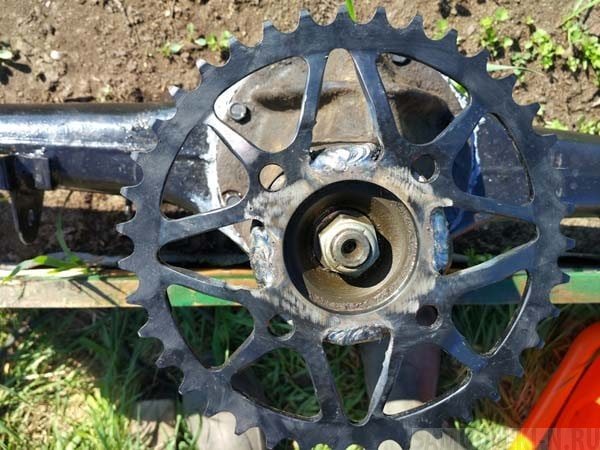

прикупил венец на 36 зубов и приварил его к фланцу редуктора ВАЗ, венец под 520 цепь от ИЖ мотоцикла

поначалу закрепил мост сзади жестко без подвески, чуть позже на фото покажу что сделал заднюю подвеску так как без артикуляции подвески ездить очень не комфортно.

перешел на переднюю подвеску, нижний рычаг от тойоты короллы в 110 кузове, купил дешево вместе со ступицами в сборе

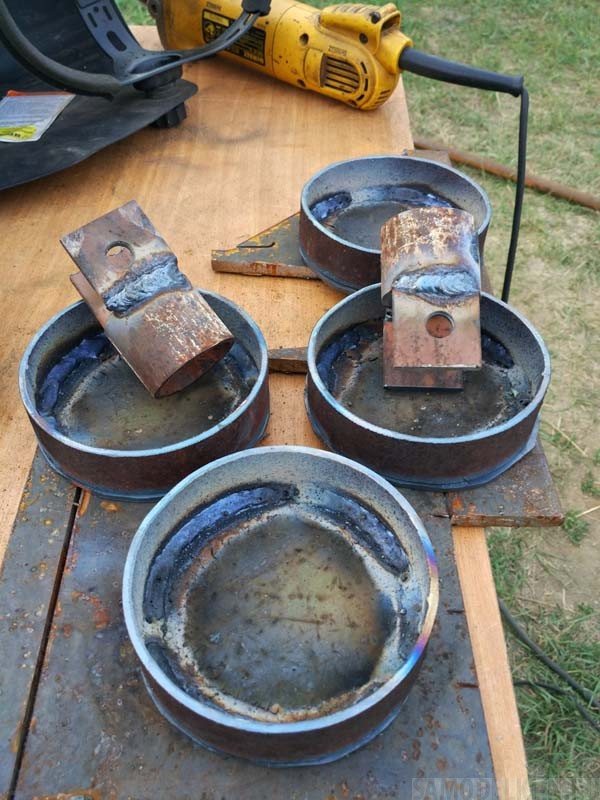

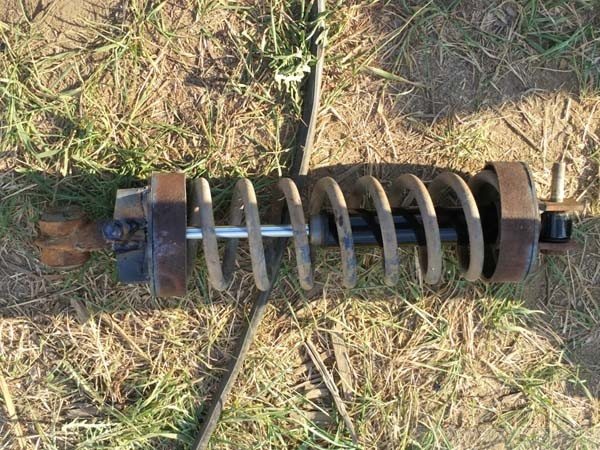

изготовление передних стоек (койловеров) чашки делал из 100 трубы

передняя стойка готова, состоит из пружины от хонды црв укороченные и амортизаторов от сузуки джимни

передние койловеры на месте

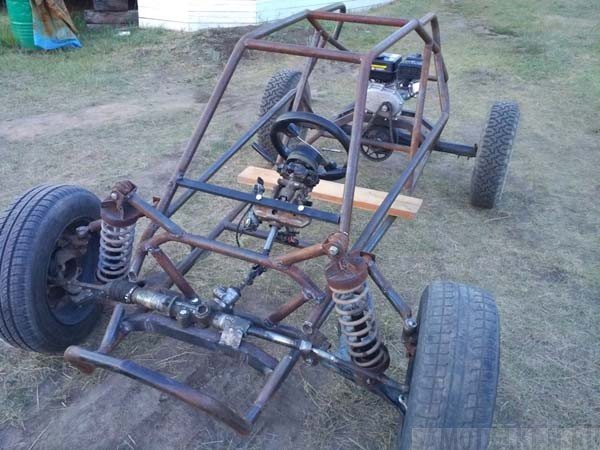

сухой вид багги, еще много работы впереди

была переделана рулевая рейка от тойоты марк2, сместил механизм червяка к центру и чуть укоротил рейку

далее установлена рулевая колонка от тойоты короллы с большими переделками

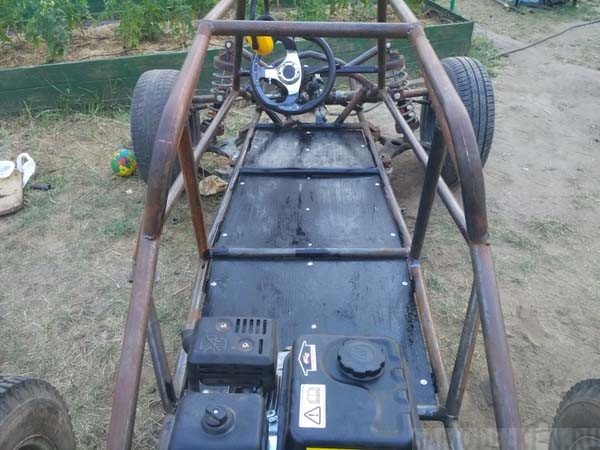

дно транспорта сделано из 9 мм березовой фанеры и покрашено черной краской

Двигатель 4-х тактный мощностью 7 л.с.

Решил делать заднюю подвеску, лежали у меня от сузуки джимни передние продольные рычаги в сборе, решил применить их, при этом двигатель будет крепиться непосредственно на мосту

были изготовлены задние стойки, пружины от ваз 01 задние, амортизаторы от сузуки эскудо

к постапокалипсису готов! установил койловеры, сделал проушины для тяги панара, тяга от ВАЗ 01 только укороченная

установил главный тормозной цилиндр от сузуки джимни который подогнал друг:) так же прикрепил педаль тормоза так же от джимни, и педаль газа от короллы

сделав тестовый заезд на багги понял, что родной глушак совсем печальный, сделал самодельный из огнетушителя ОП2

глушитель теперь пацанский:)))

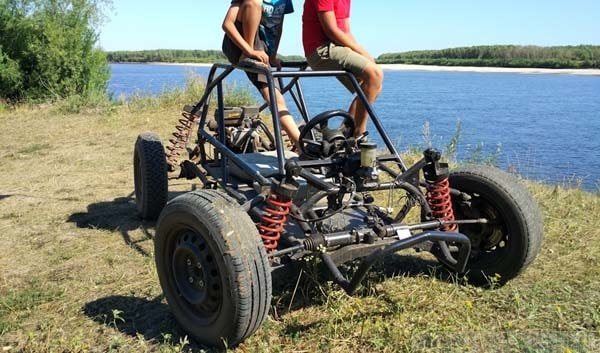

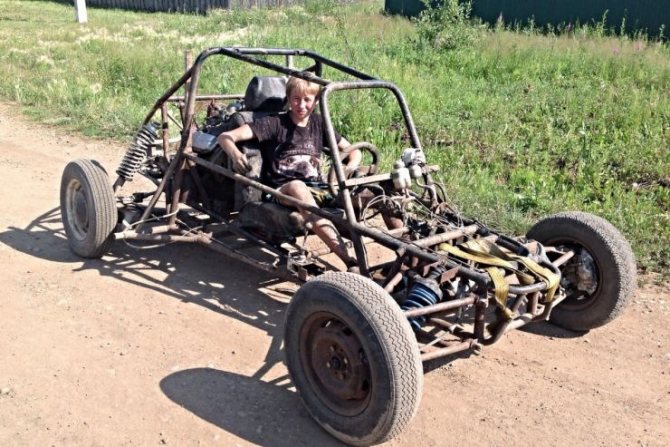

Съездили на багги на тест выезд с ребятками, довольны как слоны! Впереди еще изготовление сидения как и по мелочи!

Рама

Начать делать багги своими руками лучше всего с такой части, как рама, ведь на неё мы будем устанавливать всё остальное. Для её изготовления мы взяли трубы. Сделать её не так уж и сложно. Нужно по схемам всё делать поэтапно.

Если вы боитесь своими же руками испортить раму для Багги, то в интернете есть огромное количество видео её изготовления. Главное помнить, что при сварке возникает напряжение металла и нужно обращать внимание, чтобы не повело ваш будущий кузов.

Кузов для багги своими руками вы можете сделать разных вариантов, как чуть поменьше, так и чуть побольше. Первый вариант – и у вас мини багги, второй и с дополнительным сидением – у вас туристический багги. Повторюсь – главное всё делать по схемам.

Как построить багги на агрегатах НИВЫ

Январь 14, 2021 Article

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы на полном приводе, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

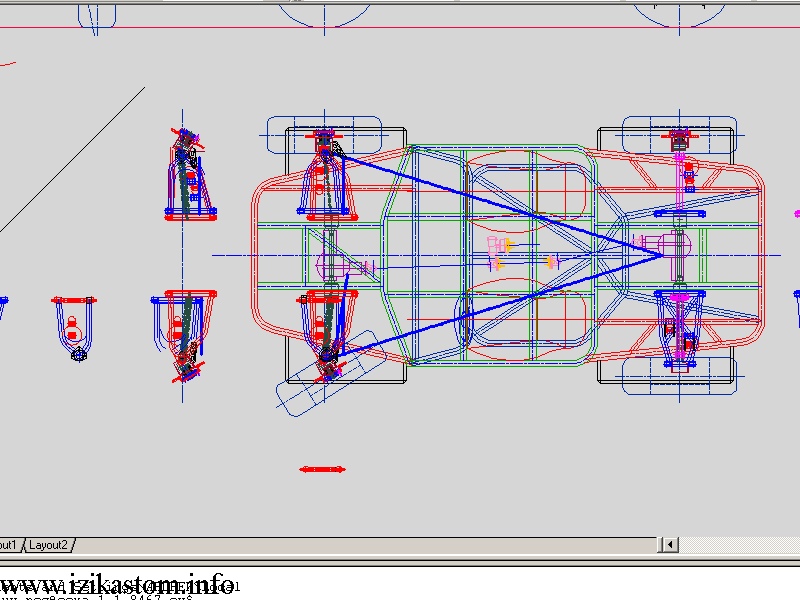

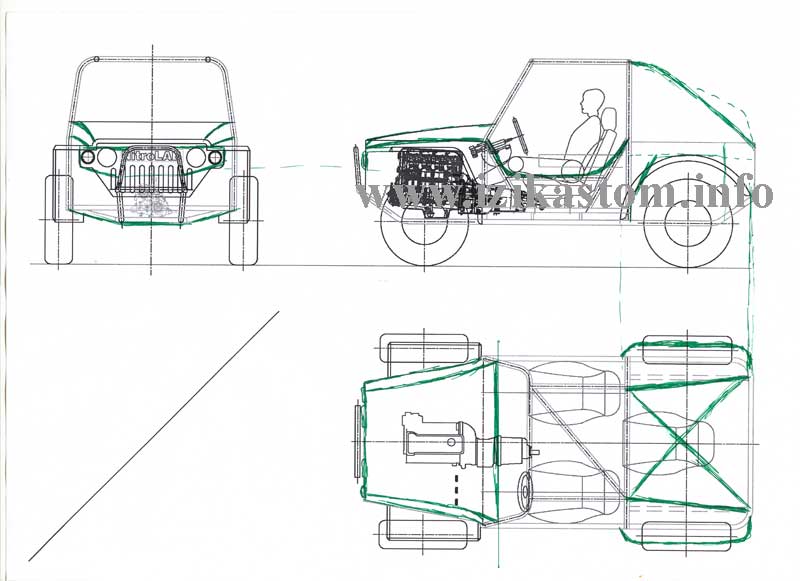

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

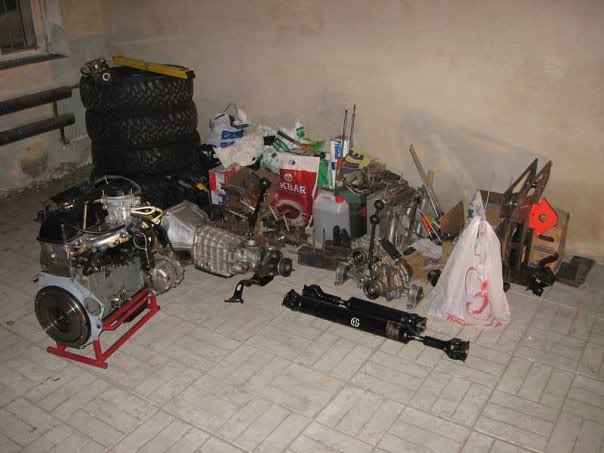

Немного железок:

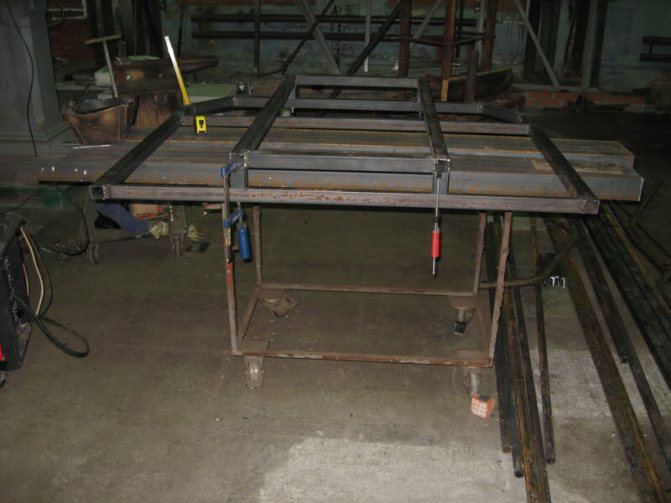

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Сваренное основание:

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

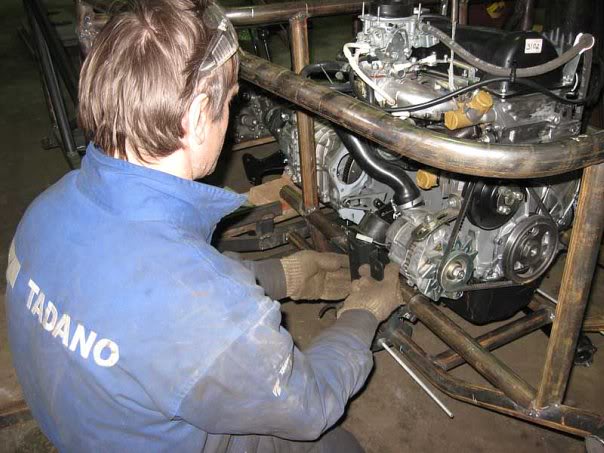

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

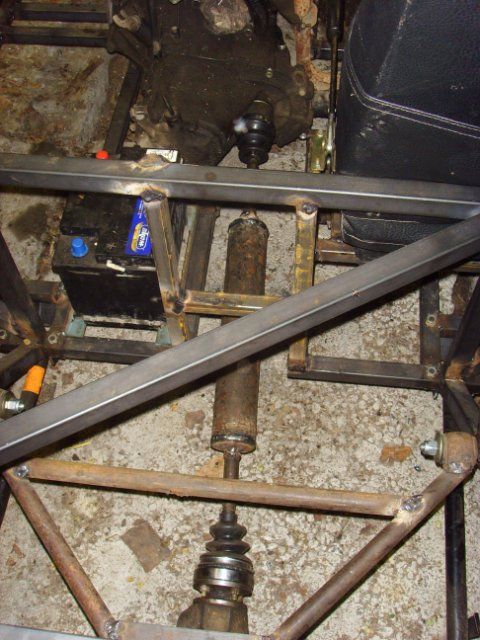

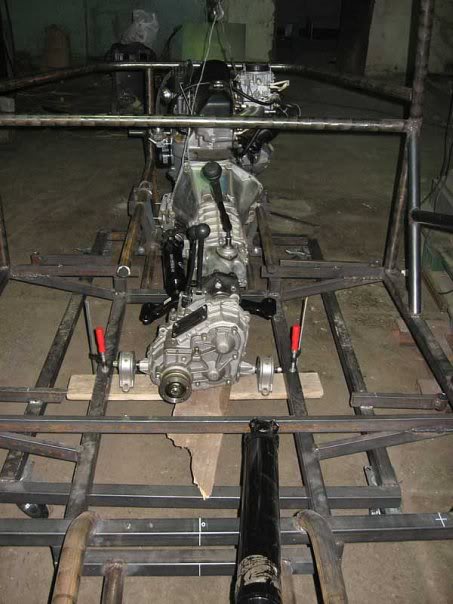

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто. Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

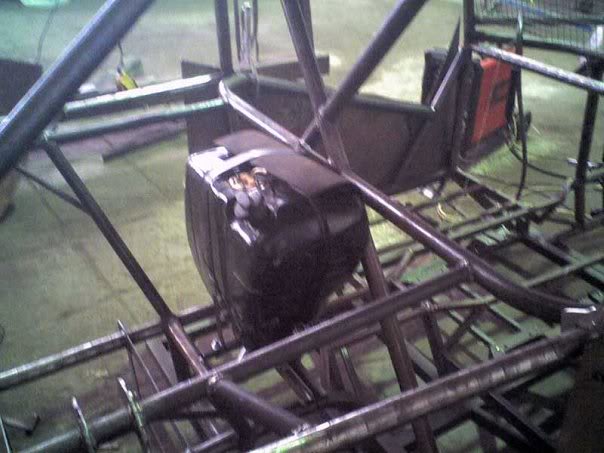

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

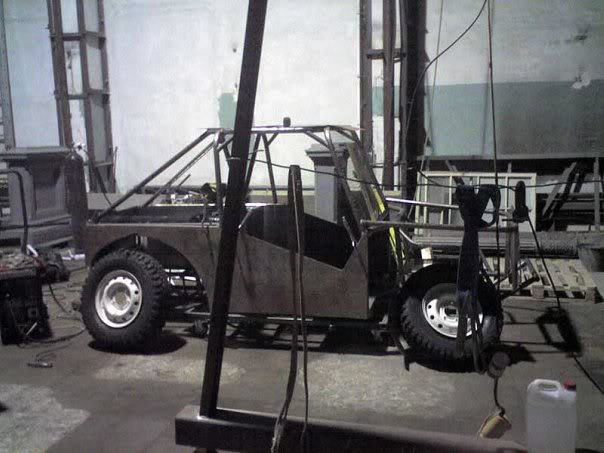

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано тут , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

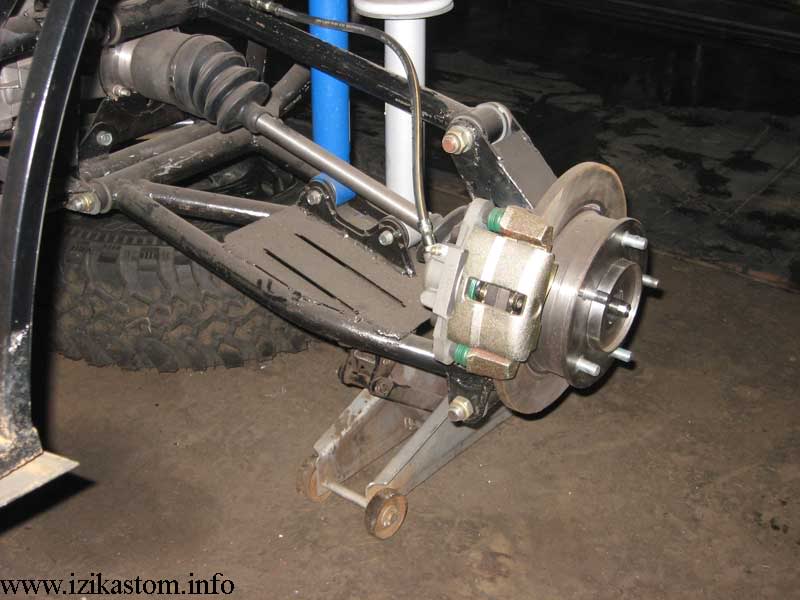

Подвеска:

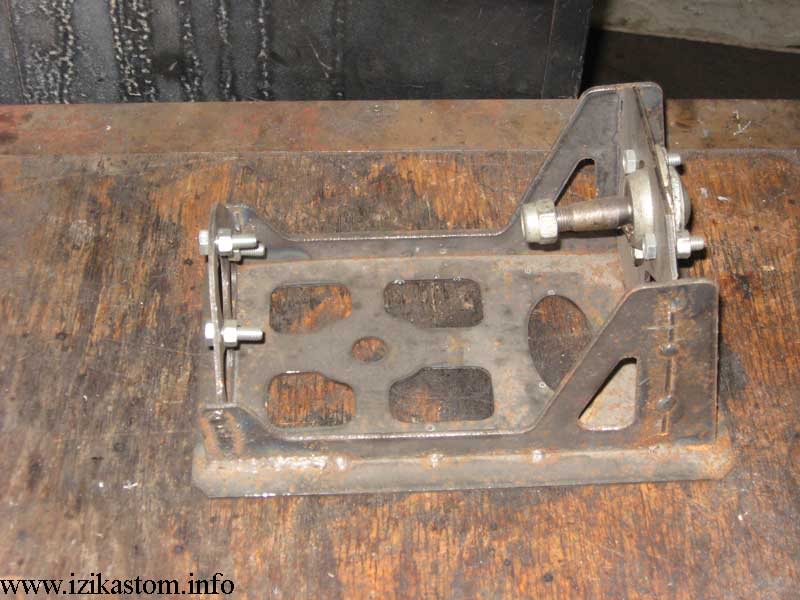

Кондуктор для сварки переднего кулака:

Сам кулак:

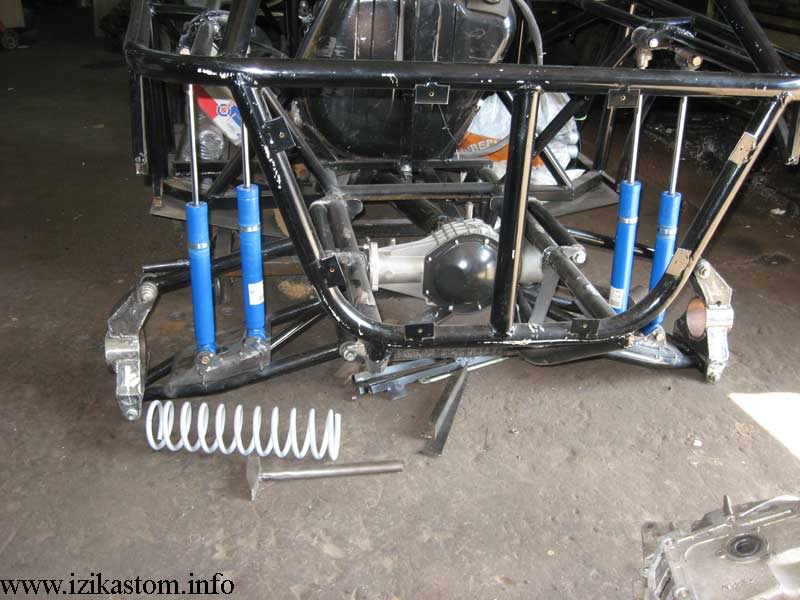

Задняя подвеска в сборе:

Готовое шасси

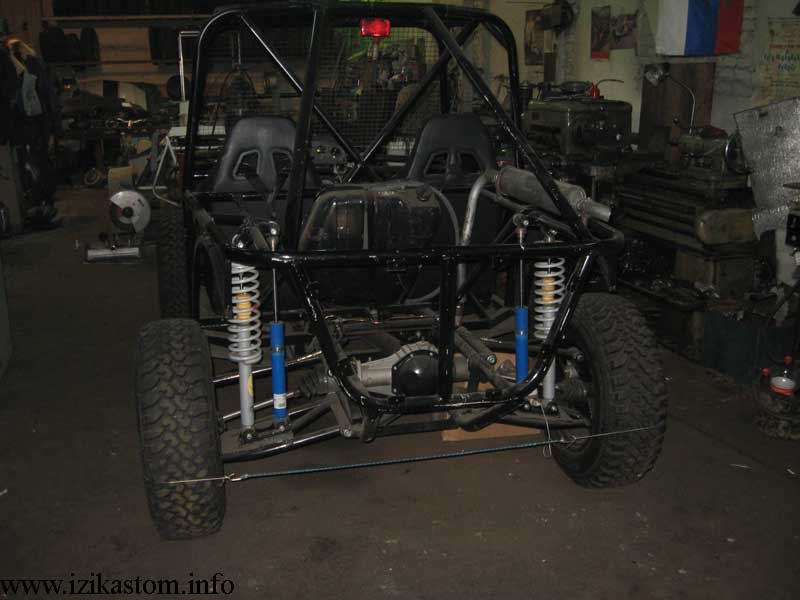

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

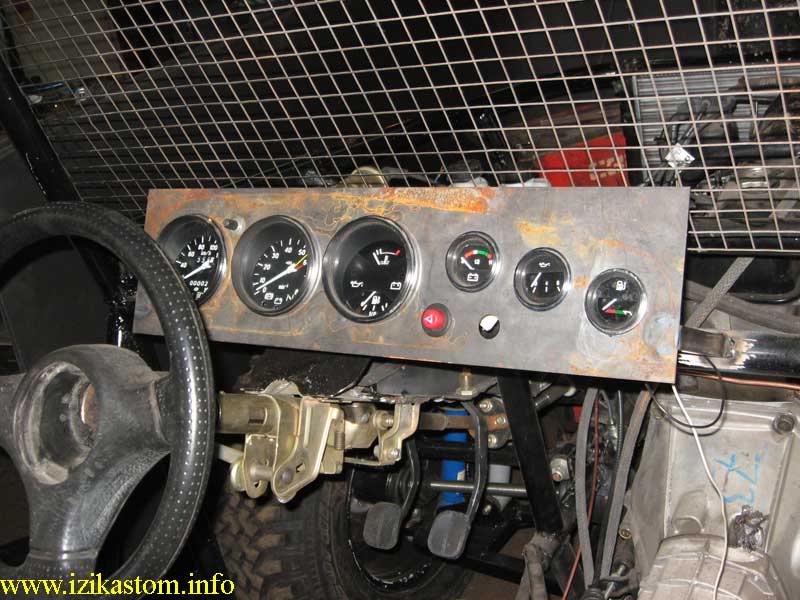

Приборная панель:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

ВНИМАНИЕ! Я нахожусь на этом сайте, можете задавать свои вопросы прямо в комментариях к этой статье.

Регистрации не требуется!

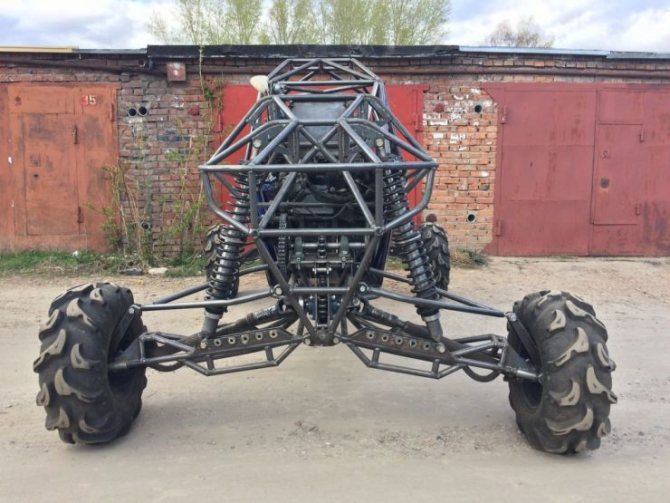

Подвеска

Самым лучшим вариантом подвески для багги будет независимая подвеска. Если позволяет финансовая составляющая вопроса, то лучше брать японский вариант.

Независимая подвеска крепится одним рычагом поперек машины, а вторая забирает нагрузку на себя. При таком варианте вес багги распределен равномерно.

Переднюю подвеску делать лучше всего на поперечных рычагах в форме А. Такой вид конструкции даёт больше маневренности колесам.

Багги 4х4 своими руками чертежи

Багги своими руками из НИВЫ

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Установка

Если вы всё до этого делали всё по чертежам, то вы должны прийти к установке двигателю на ваш багги своими руками. Тросовый вариант газа, какой стоит на двигателе от мотоблока, убирать не надо. Такой вариант вам будет проще установить, нежели переделывать всё на педали.

После установки двигателя можно сделать дно у вашего багги. Можно, конечно, обойтись и без него. Кстати, самые первые багги делали без него, но дополнительная защита лишней не будет.

После этого установите сиденье. Здесь кому, какое больше удобно, но стоит помнить, что от автомобиля ОКА лучше не использовать. Оно очень жесткое, а мы ведь будем испытывать на нем разные преграды.

В целом ваш автомобиль уже готов. Если вы планируете использовать его на дорогах, то тогда уже стоит добавить бампер, поворотники, фары.

Перед покорением серьезных вершин, на таком багги, стоит опробовать его на ровных дорогах. Нужно посмотреть, как он себя ведет.

Если же всё хорошо, то вы готовы стать королям самых непроходимых луж и вершин. Будьте готовы ловить на себе взгляды восхищения и обескураживания. А главное, внимание всей детворы в округе, будет ваше.

Вездеходное багги 4х4

Этот багги с полным приводом рассчитан на 3-4 человек. Собирался в основном для участия в соревновательных мероприятиях между вездеходами. По задумке автора вездеход должен иметь максимальную проходимость, а так же оставаться достаточно легким.

Материалы и детали использованные при строительстве данного вездехода:

1) Двигатель от оки 2) Колеса камеры 1065 на 450 и ободранные 9.00х16 от тракторной телеги ПТС4 3) Мосты от классического ваза 4) ступицы и приводные валы от ваз 2109 5) Диски ваз, нива. 6) амортизаторы и пружины от оки 7) заднее сиденье от Оки трос ручника от ваз 2109 9) от лады «десятки» трос привода газа.

Рассмотрим более детально этапы строительства вездехода.

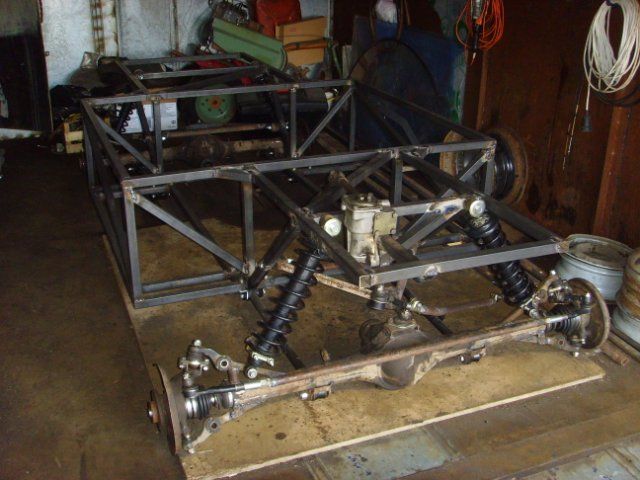

Для начала автор разобрался с мостами, у заднего моста были переделаны кронштейны крепления. Передний мост был собран из заднего моста классического ваза, а приводные валы и ступицы взяты от ваз 2109 Ход колеса составляет порядка 22 см.

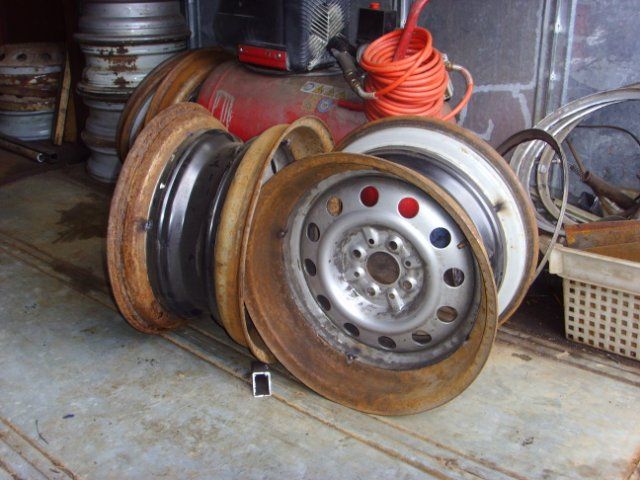

Из дисков от ваза и нивы были сварены подходящие под новые колеса. Получились 16 дюймов с шириной в 25 сантиметров.

Так же были сделаны резьбовые фиксаторы, этакие гайки с резьбой,в них закручиваются болты, которые помогают удерживать шину от проворота.

Были сделаны приводные валы длинной в 87 сантиметров, толщина стенки бесшовной трубы составляет 3 мм, наружный диаметр 27 мм. Валы будут установлены между коробкой и мостами.

Установлены задние амортизаторы, а так же передние пружины. шаровые получились с небольшим зазором около 1 мм, после стягивания болтами рычаги поджались.

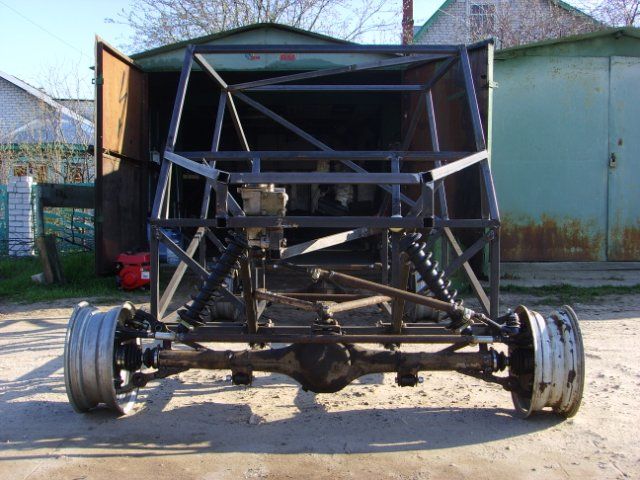

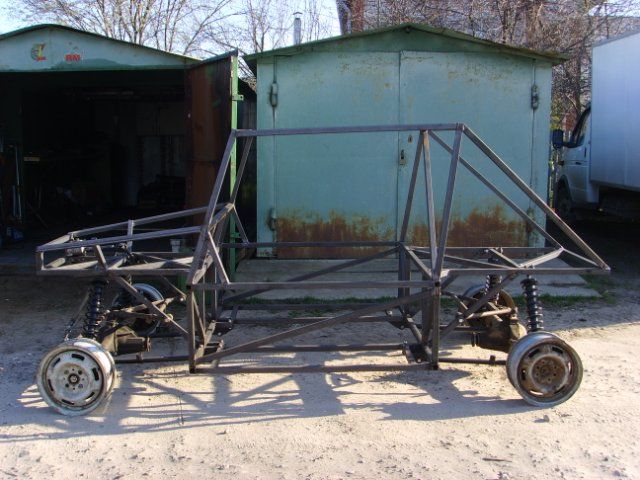

Подходят к завершению этап конструирования рамы вездехода:

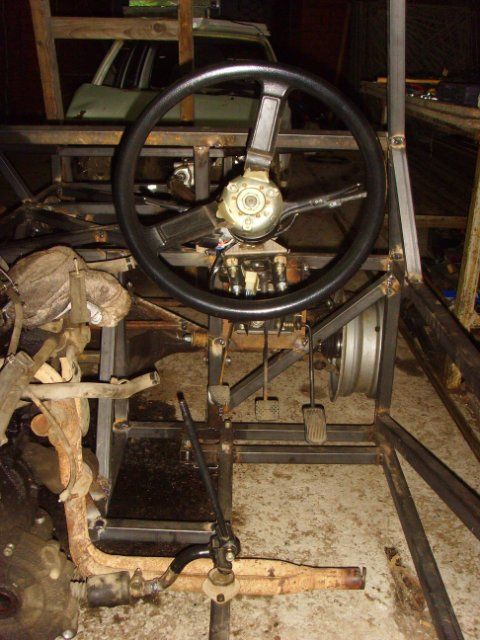

Было сделано рулевое управление:

При загрузке вездехода амортизаторы проседают на 10 сантиметров и рулевая становится под более удобным углом. Ширина переднего моста получилась около 150 сантиметров, поэтому было установлено заднее сиденье оки.

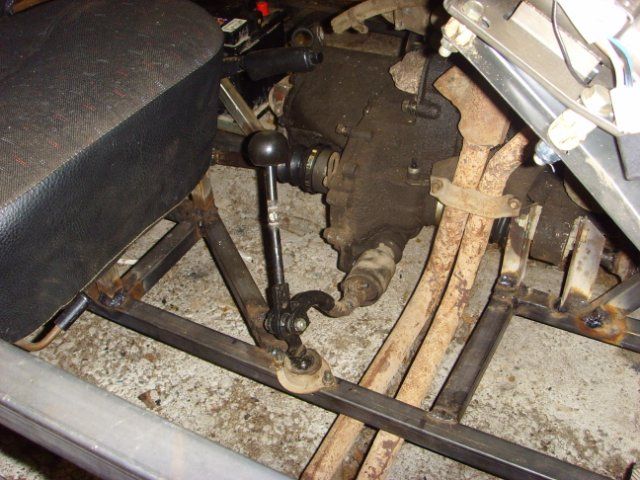

Установлена кулиса: Рычаг переключения расположен под левой коленкой.

Смонтирован задний приводной вал:

Рычаг коробки переключения передач было решено укоротить:

так же и глушитель подвергся упрощению:

Двигатель был установлен продольно относительно базы, дифференциал свободный, левый привод выходит на задний мост, а правый, соответственно, на передний.

Радиатор был перенесен в переднюю часть вездехода для улучшения обдува и соответственно охлаждения двигателя: Следующим этапом будет обшивка вездехода пластиком, а так же установка боевых колес.

была сделана такая приборная панель:

В качестве троса сцепления был использован доработанный трос ручника от ваз 2109, а для привода газа использован стандартный трос от лады десятки.

Был закреплен глушитель: Тут можно увидеть угол поворота колес вездехода:

Фотографии диагонального вывешивания:

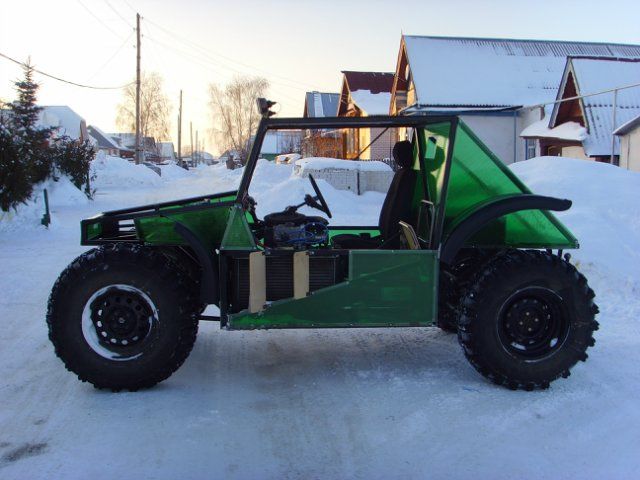

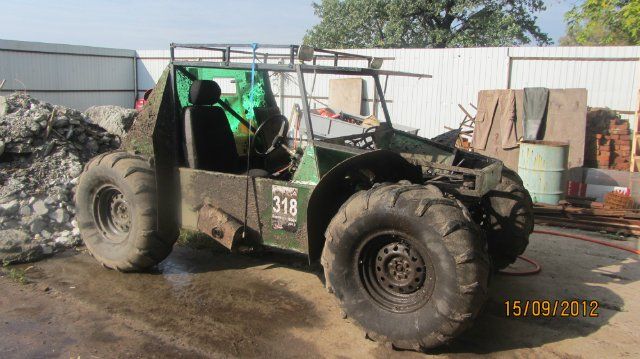

Внешний вид вездехода:

Были установлены облегченный я-324А колеса размером 850 на 270r16:

Из недостатков конструкции были отмечены следующие:

Слишком мало места для установки нормального пассажирского сиденья с левой стороны от водителя, этому мешает по большей части радиатор от ваз 2110. Так же были использованы не заводские стандартные карданные валы, а самодельные длинной около 90 сантиметров. причиной тому было то, что заводские валы длинной всего 80 сантиметров, а следовательно слишком короткие.

Видео испытаний подвески:

Длинна самодельный валов составляет порядка 90 сантиметров при общей колесной базе в 240 сантиметров. Задний кардан от нивы имеет длину всего в 80 сантиметров и удлинить его до необходимых норм не видеться возможным.

К тому же валы самодельные получились на отлично, никаких намеков на проблемы с ними нет, все нагрузки выдерживаются, скручивания не наблюдается.

Если использовать задние карданы нивы, то база будет 220 сантиметров, кроме того придется придумывать соединение с коробкой передач от оки, да и из-за сужения базы будет неудобно вмешать пассажиров.

ГП в коробке переключения передач не заварена, так как это может отразиться на целостности приводных мостов, особенно сильные нагрузки будут идти на полуоси мостов. Так как машина будет эксплуатироваться в жестких условиях ралли, то надежностью лучше не пренебрегать.

максимальная скорость вездехода ровна 57 километрам в час по ровной дороге, разгоняется около полуминуты до этой скорости, динамика очень слабая в основном из за двигателя оки.

Однако тяги хватает на первой передаче, чтобы буксовать всеми четырьмя колесами в грязи, однако размер этих колес не большой, всего 850 мм в диаметре, что будет после установки более мощных колес не известно.

Была попытка установить колеса кф-97, но из за зазора порогов они не влезают, поэтому будет производится доработка вездехода под нужные параметры.

А пока было сделано короткое откидное сиденье, а так же воздухозаборники для радиатора:

После устранения небольших недостатков вездеход переобулся в колеса кф-97, они гораздо больше своих предшественников, что скажется в лучшую сторону на проходимости машины.

После установки ободранных колес КФ-97 размером 1000 на 400 на 18, вес которых составляет 42 килограмма в полном сборе, габариты машины были изменены. Длинна вездехода составила порядка 340 сантиметров. ширина 180 сантиметров, а высота 170 сантиметров. Дорожный просвет под редукторами мостов составляет 37 сантиметров. В последующем планируется провести модернизацию редукторов.
