Дровоколы считаются довольно удобным приспособлением, которое существенно облегчает работы по заготовке дров в частных домах и на дачных участках. Дровоколы бывают самых разных конструкций, наиболее простыми считаются реечные. Дадим краткий обзор основных характеристик этого приспособления.
Назначение дровоколов
Если вы являетесь счастливым обладателем собственного загородного дома, то наверняка хорошо знаете о том, как тяжело колоть дрова, размахивая тяжелым увесистым топором. Впрочем, прогресс не стоит на месте, поэтому в наши дни работу по заготовке дров можно существенно облегчить. Для этого используют специальные станки, получившие название «дровоколы».
Конечно, необходимость в подобной технике имеется далеко не у каждого. Если вы колете дрова раз в месяц, то вам вполне достаточно обычного колуна, но есть категории домовладельцев, которым без механического приспособления никак не обойтись. В первую очередь это люди, постоянно проживающие в домах с печным отоплением, каминами или твердотопливными котлами. Такое оборудование необходимо в дровяных котельных, ну и, конечно же, не стоит забывать о любителях русской бани — ведь прежде, чем хорошенько попарится, им непременно понадобится запастись дровами для растопки очага.
Таким образом, дровокол подходит каждому, кто в силу тех или иных причин вынужден периодически заготавливать дрова. Приспособление будет полезным в том случае, если собственниками частного дома являются женщины, люди пожилого возраста или физически слабые мужчины. Одной из наиболее популярных моделей дровоколов является реечная.
Особенности

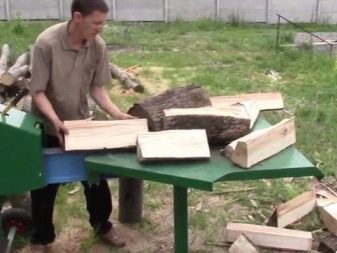

Реечные дровоколы очень надежны и эффективны, они характеризуются высокой скоростью работы и простотой механизма. Принцип работы в целом элементарный – чурки размещают на рабочую поверхность, после чего при помощи рычага в действие приводится толкатель. Он перемещается по рейкам и с усилием заталкивает заготовку на довольно острый нож, который размещен на самом конце агрегата.
Все манипуляции занимают считаные секунды, а в результате бревно раскалывается на несколько частей.
Читайте также:

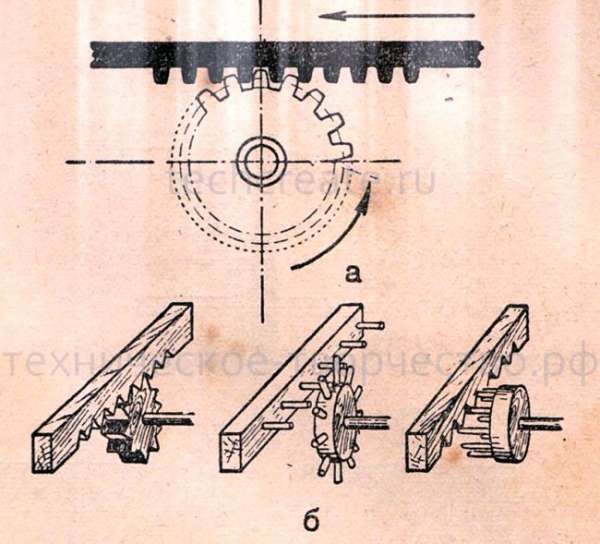

Принцип работы такого дровокола основан на использовании зубчатой реечной передачи:
- зубчатая рейка мобильна, она приводится в действие за счет шестерни, напрессованной на вал понижающего редуктора либо шкив ременной передачи;
- рейка зафиксирована на станине, где укладывается чурка;
- шестерня сцепляется с рейкой с использованием особой рукоятки управления;
- все эти детали монтируются на крепкой стационарной раме, при этом к одному из ее концов крепится колун;
- на раме имеются направляющие, по которым передвигается зубчатая рейка;
- при помощи возвратной пружины зубчатая рейка возвращается в первоначальное положение.
Конструкцию может приводить в движение двигатель совершенно любого типа — бензиновый, дизельный либо электрический, кроме того, он нередко приводится в действие от вала мощности сельскохозяйственного трактора или автомобильного колеса, то есть от любого мотора, который выдает крутящий момент. В домашних условиях некоторые мастера устанавливают даже движок от стиральной машины или двигатель от бензопилы.
https://youtube.com/watch?v=t7QDunX9gTI

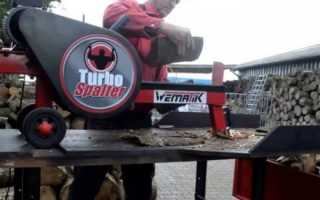

Принцип работы реечного дровокола

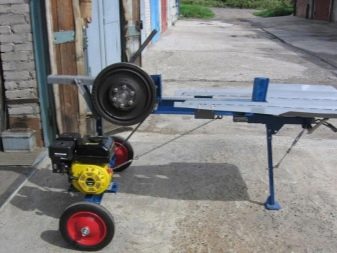

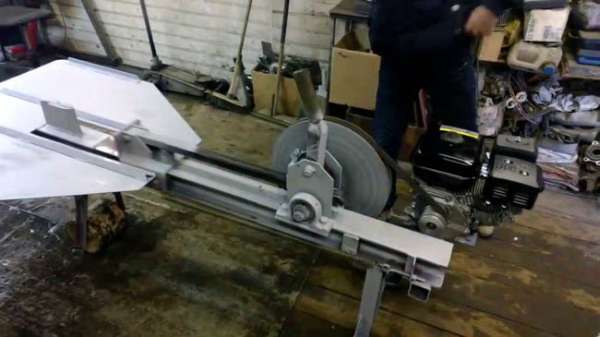

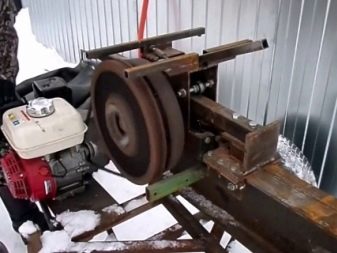

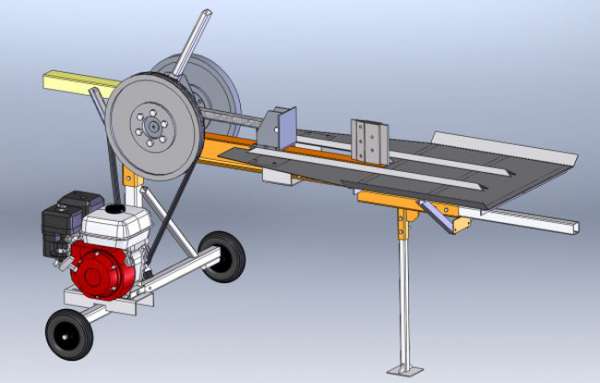

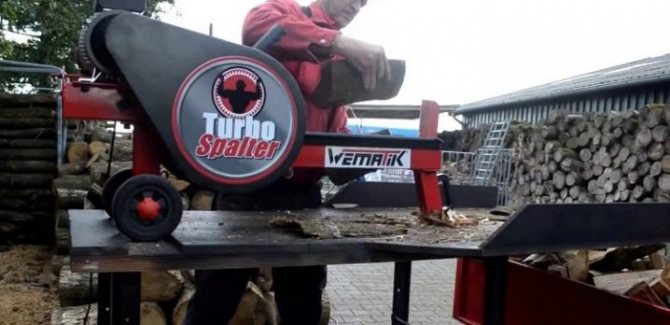

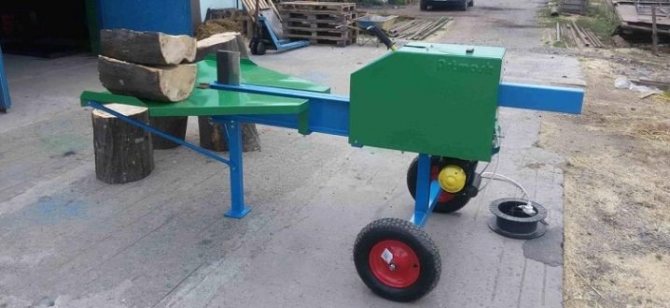

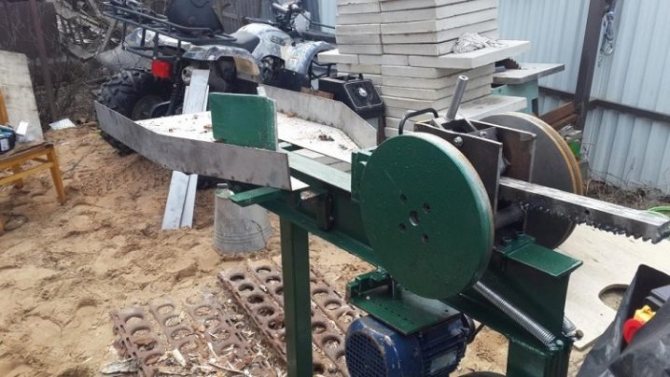

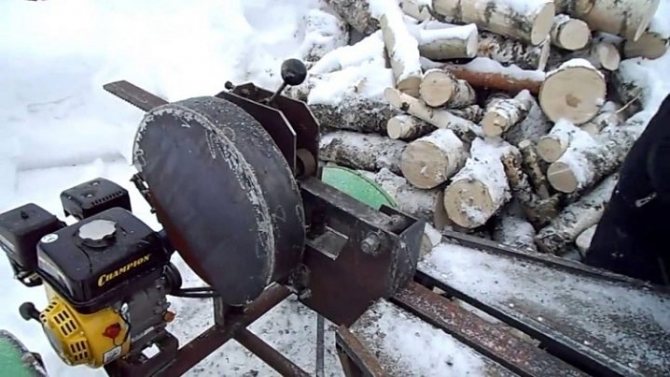

На фото показан типичный реечный дровокол и его конструкция, основанная на реечной зубчатой передаче, которая работает следующим образом:
- подвижная зубчатая рейка приводится в движение шестерней, напрессованной на выходной вал понижающего редуктора или шкива понижающей клиноременной передачи;
- рейка связана неподвижно со станиной, на которой уложено полено;
- шестерня вводится в зацепление с рейкой при помощи рукоятки управления;
- все это хозяйство смонтировано на прочной стационарной раме, к оному из концов которой прикреплён колун;
- зубчатая рейка может перемещаться по направляющим, зафиксированным на раме;
- для возврата рейки в исходное положение предусмотрена возвратная пружина.
Вся конструкция приводится в движение любым двигателем, какой есть в наличии — электрическим, бензиновым, дизельным, может приводиться в движение от вала отбора мощности трактора, от колеса автомобиля, словом, от любого двигателя, способного выдавать минимальный крутящий момент. Какой это будет мотор — не важно, каждый выберет то, что есть в хозяйстве. Это может быть либо электродвигатель от стиральной машинки, бензиновый мотор от генератора или бензопилы, либо мощный трехфазный электромотор.
-
Читайте также:
Достоинства и недостатки
Плюсов дровокола довольно много вне зависимости от того, используется модель фабричного производства или приспособление изготовлено в кустарных условиях. К числу достоинств относят:
- простоту в эксплуатации;
- долгий срок службы;
- возможность работы с приводом на 220 и 380 В;
- инструмент работает в любых погодных условиях, кроме, конечно, на открытой местности при дожде (электродвигатель может сгореть);
- эффективность дровокола неизменна вне зависимости от вида древесины;
- большую мощность раскола;
- обеспеченность инструмента двойной защитой, а также предохранительной муфтой и особым тепловым реле;
- низкое потребление энергии – не свыше 1,5 кВт в час (расход бензина составляет лишь 500 граммов);
- высокую скорость работы – полено длиной порядка 70 см раскалывается за 1-1,5 минуты;
- производительность, сравнимую с эффективностью гидравлического оборудования..
При этом стоимость таких дровоколов довольно демократична, а при наличии некоторых технических знаний изготовить такое приспособление можно даже в домашних условиях.
Из недостатков можно отметить только несоответствие европейским стандартам безопасности, но при правильном использовании и соблюдении всех эксплуатационных норм риск получения травмы не выше, чем при приобретении более дорогих импортных и агрегатов. И уж точно работа с инерционным реечным дровоколом таит в себе намного меньше опасностей, нежели рубка дров топором вручную
Правила эксплуатации
Перед началом работы необходимо подготовить бревна и сам дровокол. Агрегат устанавливается на ровной твердой поверхности, а если инструмент оснащен транспортировочными колесами – их нужно предварительно снять.
Убедитесь в том, что устройство не имеет никаких дефектных деталей, а также повреждений гидравлики. При обнаружении любых нарушений целостности следует обратиться в сервисный центр либо, если вы работаете с самодельным инструментом, заменить деталь на новую. Бревна нужно использовать сухие, в этом случае раскалывать их проще и быстрее. Важно, чтобы в чурках не было никаких гвоздей, болтов и скоб, которые могут повредить режущую панель.
Полено размещают таким образом, чтобы оно максимально надежно удерживалось направляющими, после этого следует нажать кнопку запуска и подождать несколько секунд – мягкое включение нужно для того, чтобы двигатель вышел на наибольшее число оборотов, только после этого можно нажать на второй рычаг, который приводит в действие поршень, толкающий бревно к резаку. Обратите особое внимание на то, что кнопку запуска, как и рычаг управления, следует удерживать во время раскола. Если хоть что-то одно из этого отпустить, поршень сразу же возвращается в исходное положение. Это своеобразная защитная система – если во время работы оператору установки нужно что-то поправить, то он не может этого сделать, не отключив весь механизм.
Если вы не можете расколоть бревно, следует попробовать перевернуть его и произвести манипуляции с другой стороны. Если же чурка не режется, отложите бревно, так как двигатель начнет перегреваться, что чревато серьезными поломками системы.
-
Читайте также:
При работе с реечными дровоколом, вне зависимости от его типа и способа изготовления, следует придерживаться инструкций техники безопасности. Имейте в виду, что если поршень будет двигаться слишком быстро либо же неправильно работать, то во время раскола деревянных заготовок можно травмироваться. При быстрой подаче чурки к режущему полотну инструмент может заклинить, что приводит к его поломке.
При монтаже движущегося ножа следует еще на этапе проектирования оборудования позаботиться о грамотном его расположении. Место должно быть укрыто от работающего человека, в противном случае не удастся избежать получения травм. Если заготовку заклинило – не нужно стучать по ней, ваши руки во время работы агрегата должна быть максимально удалены от поршня и режущего полотна.
В следующем видео вас ждет первое испытание реечного дровокола.
Наколоть дров для бани или для барбекю, шашлыка – это удовольствие, экзотика, разминка и т.д. Но если колка дров является жизненной необходимостью для обогрева дома в течение долгой зимы, то развлечением назвать такое занятие трудно. Нужна физическая подготовка, да и в первую очередь здоровье, сила и ловкость.
Однако технический прогресс на месте не стоит, и уже во многих домовладениях реечный дровокол вытесняет ручной топор-колун. Такое устройство значительно облегчает заготовку дров на зиму, особенно пожилым людям. Дровокол можно купить в магазине или сделать своими руками.
Разновидности дровоколов
Для реечных дровоколов классификации, как таковой, еще не придумали, ведь это устройство не считается изобретением типа велосипеда, радио или паровоза. Как-то само собой появилось, и началась эволюция его.
В принципе, дровоколы можно различить по многим параметрам, таким как:
-
Читайте также:
- Мощность двигателя;
- Диаметр раскалываемого полена;
- Силе, нужной для раскола;
- Мобильности;
- Производительности.
Однако, какими бы ни были характеристики, реечный дровокол значительно облегчает заготовку дров на зиму.
Какой дровокол выбрать – реечный или конусный

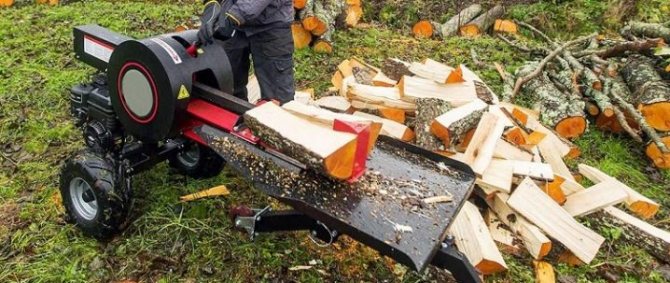

Дровоколы бывают реечными и конусными. Реечный – это стационарное или мобильное (на колесах или переносное) устройство, принцип действия которого похож на работу пилорамы. Заготовка (полено) помещается на желоб и подается на режущий элемент (нож).

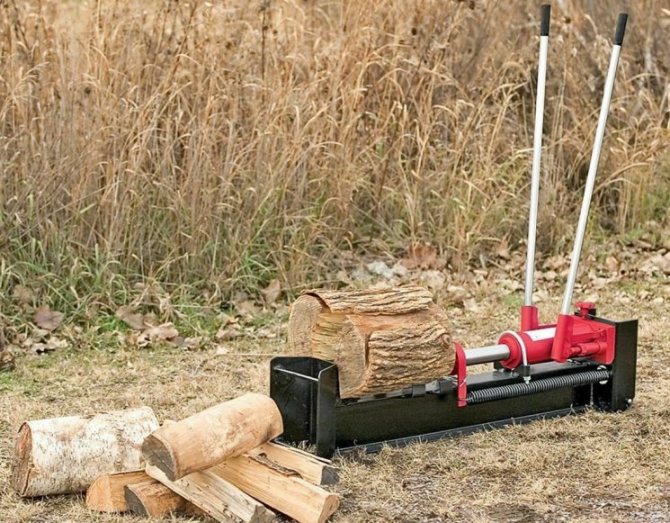

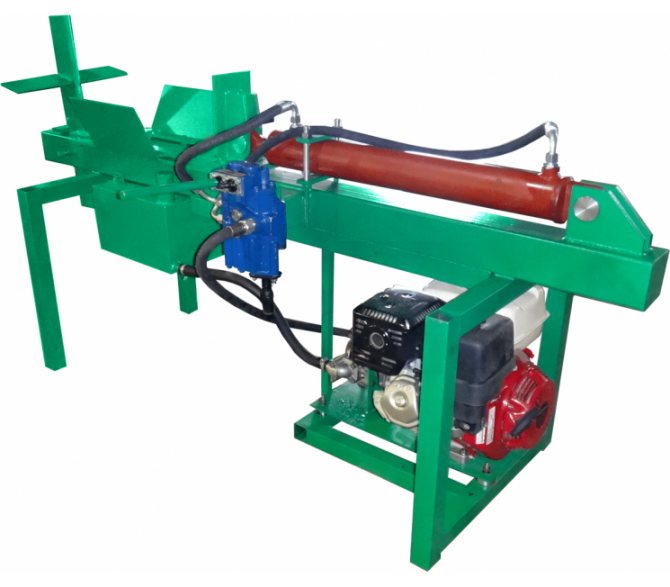

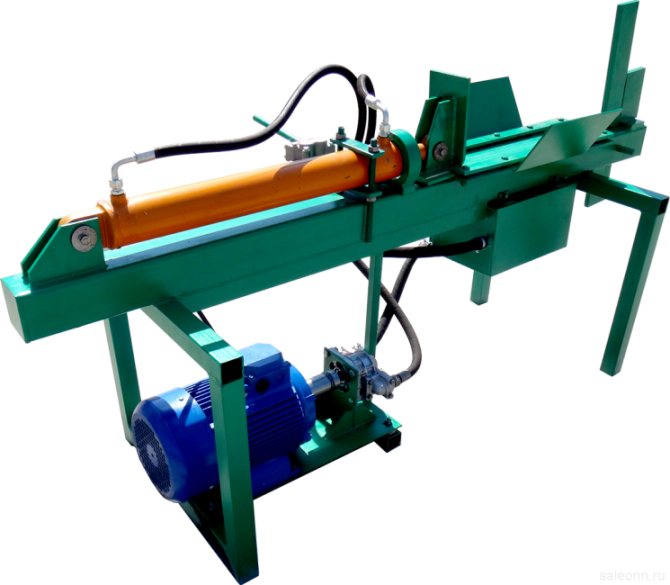

Приводы, которые подают заготовку к ножу, бывают гидравлическими или реечными.
Для справки! Специалисты считают, что реечный механизм проще рассчитать и изготовить, легче обслужить, и он более надежен в эксплуатации.
Колун конуснообразный
Принцип действия данного устройства заключается в том, что конусовидный шнек ввинчивается в раскалываемое полено, и тем самым расщепляет его. Этому устройству не страшны сучки или какие-либо другие дефекты древесины, собственно, как и реечному дровоколу.
Но преимущества конструкции в том, что конусообразный винтовой шнек, в обиходе называемый «морковкой» можно насадить просто на вал подходящего по мощности электромотора, бензинового или дизельного двигателя.
Конусообразный колун умельцы приспосабливают к диску автомобиля, заднее колесо которого поддомкрачивают, включают 2-ю или 3-ю передачу, и колют дрова в охотничьих или рыбацких домиках, да и вообще – где угодно.

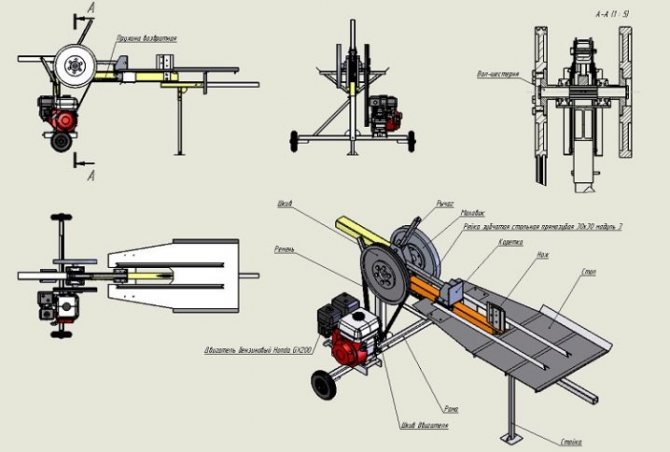

Инструкция по изготовлению реечного дровокола
По понятным причинам, никаких точных размеров никто дать не может. Мы приводим размеры на чертежах только тех устройств, которые прошли испытания и построены для тех условий, в которых они эксплуатируются. Тем не менее есть общие принципы сборки дровокола:
- Грамотный чертёж — это половина работы. Необходимо предусмотреть не только сорт древесины, с которым будет преимущественно работать дровокол, но и место установки, желаемую производительность. От этого будет зависеть выбор двигателя.
- Стационарная или мобильная рама сваривается из металлопрофиля, уголка, а если устройство будет стационарным, то подойдёт и более тяжёлый и массивный швеллер или двутавр.
- При сваривании каркаса необходимо чётко выверять размеры, горизонталь и вертикаль, все это влияет не только на производительность, но и на безопасность работающего.
- Особое внимание уделяют устойчивости конструкции, в процессе работы она не должна раскачиваться, а в случае постройки мобильного устройства, колеса должны выдерживать вес устройства с небольшим запасом.
- Скорость подачи бревна на нож вычисляется только опытным путём. Если скорость будет высокой, щепки от полена могут поранить работающего, а если слишком низкой, возле дровокола можно будет уснуть.
Собственно, это все, чем можно руководствоваться при постройке дровокола на зубчатой рейке. Удачной всем работы и тепла в ваших домах в самую холодную зиму!
Особенности реечного дровокола
Самым сложным элементом реечного дровокола является зубчатая передача. Кроме этого, конструкция устройства во многом зависит от привода – бензинового или электрического. Дальше нужно правильно и грамотно рассчитать и подобрать:
- Шкив для электрического или бензинового мотора;
- Рейку с зубьями, снабженную пружинным толкателем;
- Шестерню на конце вторичного вала;
- Конструкцию и материал изготовления рабочей части – ножа, колуна;
- Надежность и устойчивость рамы, станины, основы, на которой крепятся все рабочие элементы дровокола.
Реечный дровокол своими руками
Покупка модели заводского производства может оказаться не каждому по карману, поэтому многие пытаются решить вопрос механизации процесса заготовки дров своими руками. Благодаря достаточно простой конструкции, при наличии определенных знаний и инструмента, изготовление реечного дровокола своими руками не является неразрешимой задачей.
Чаще всего для изготовления реечного дровокола в домашних условиях выбирают электрический или электромеханический вариант. Во втором случае движение рейки происходит при помощи маховика. Выбор этот обусловлен тем, что электричество является самым доступным и дешевым источником энергии.
Обратите внимание! При подготовке к изготовлению дровокола лучше всего предварительно сделать чертеж или эскиз и продумать, какие материалы понадобятся для изготовления различных деталей.

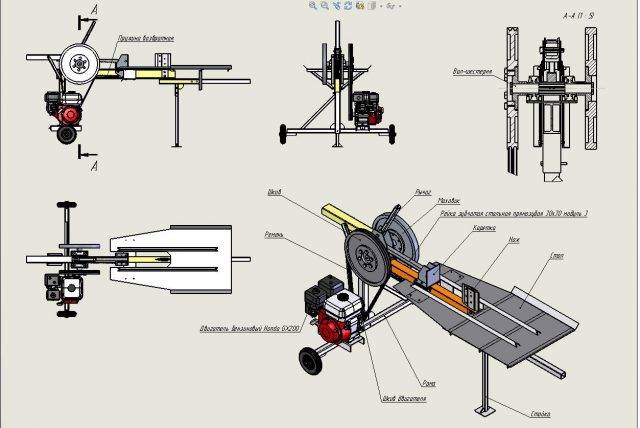

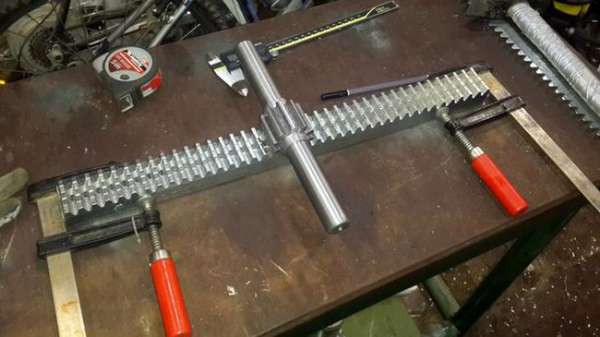

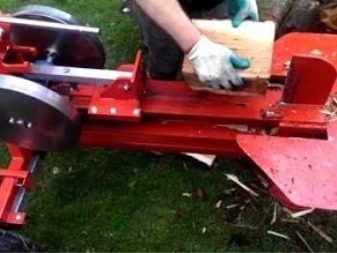

Рейка, вал для дровокола
Для изготовления рейки можно использовать вал, нарезав в нем зубья в соответствие с имеющейся шестеренкой. От чего подходит рейка для дровокола? Использовать можно зубчатые рейки от механизма подъема автоматических ворот, останется только отрезать от них заготовку нужной длины.
Важно! Рейка для дровокола должна быть короче расстояния от толкателя до колуна.
Станина
Станину можно сварить из швеллера, двутавра или профильной трубы, в качестве колуна можно приварить к станине обыкновенный топор или изготовить его из толстого листового железа.
Механизм включения
Механизм включения можно приобрести отдельно или изготовить его самостоятельно. Для этого необходима возвратная пружина и управляющая рукоять. При нажатой управляющей рукояти рейка прижимается к шестерне, при обратном движении управляющей рукояти рейка отцепляется от шестерни и возвращается в исходное положение.
Реечный дровокол является наиболее простым, надежным и недорогим дровокольным станком для бытового применения. Надежность конструкции в сочетании с высокой производительностью сделают его незаменимым помощником в заготовке дров на зиму.
Источники:
Инерционный дровокол
Есть еще один хороший способ колки дров – инерционное устройство, простое и надежное. Как в свое время говорил один знаменитый древний грек: «дайте мне точку опоры…»
Работа такого типа дровокола заключается в возможностях рычага. Точка опоры находится на расстоянии 1,5-1,8м от рабочей части механизма – колуна (топора). Прикладывая усилие к режущей части устройства, то есть, резко увлекая ее вниз, на подставленное полено, сила рук увеличивается во много раз.
Своими руками собрать такой дровокол для русских мужиков ничего не стоит. Да и материалов нужно немного.
Есть, конечно, и минус в конструкции – для того, чтобы остановить ход колуна, нужно приложить усилие, однако намного меньшее, чем для раскалывания полена колуном ручным.
Какой дровокол лучше
Здоровый и крепкий человек вряд-ли станет покупать или изготавливать дровокол для использования на даче, то есть, время от времени.
Но в условиях, когда устройство становится в ряд насущных потребностей, нужно принимать во внимание способности дровокола, а также технические характеристики:
- Для бытовых нужд (отопления) вполне достаточно техники с усилием сжатия 4-5 тонн;
- Коммунальные службы вполне могут удовлетвориться мощностью бытового устройства
- Для промышленных агрегатов нужно усилие за 20-25 тонн;
Обзор лучших моделей дровоколов
За последние несколько лет многие компании наладили выпуск различных моделей бытовых дровоколов различных видов и модификаций. Чаще всего в продаже можно встретить дровоколы производства двух компаний: Артмаш и СПРИНТ. Ниже представлен обзор нескольких моделей для решения различных задач.
Если необходимо колоть небольшие заготовки и требуется дровокол с электрическим приводом, питающийся от сети 220В, то для этого прекрасно подойдет дровокольный станок производства компании Артмаш с электрическим двигателем мощностью 2,2 л. с. и создаваемым усилием в 12 т.
При питающем напряжении в 380В и необходимостью колоть более крупные заготовки, следует обратить внимание на дровоколы СПРИНТ с двигателем в 3 л. с., если же мощность двигателя не играет принципиальной роли, то лучше рассмотреть модель компании Артмаш.

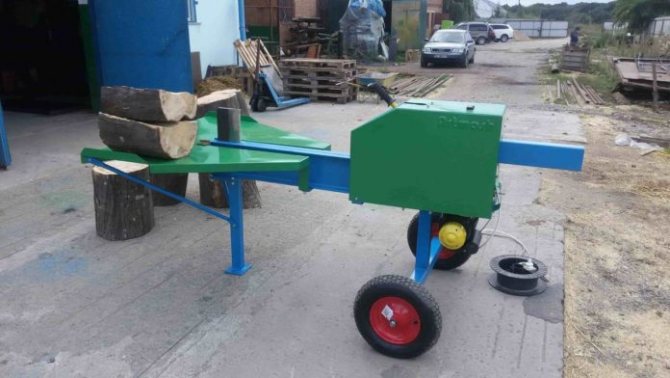

Дровокол реечный Артмаш 220 В
Тот же принцип действует для бензиновых и смешанных приводов. Практически все производители используют бензиновые двигатели в 6,5 л. с., при этом дровоколы СПРИНТ ориентированы на раскол более крупных заготовок, а для простых бытовых нужд больше подходят реечные дровоколы Артмаш.
Особенности дровокола
Узел зубчатой передачи – основной элемент прибора. Среди других составляющих конструкции отмечают следующее:
- электрический или бензиновый привод;
- ответный шкив с ременной передачей на выходе;
- шестеренка с зубьями, установленная на конце вторичного вала;
- шкив, вращающийся с помощью подшипников большего диаметра;
- зубчатая рейка с толкателем на пружине;
- рукоятка управления;
- рабочий нож на конце рамы;
- сама рама с желобами, по бокам которой вставляется колода дров для последующего раскола.
Реечный дровокольный станок
Намного проще сделать реечный дровокол. В его основе лежит мощная станина, к которой прикреплен клиновидный нож, электромотор и редуктор. Данный прибор состоит из следующих составных частей:
- Узел зубчатой передачи.
- Привод бензиновый.
- Шкив ременной передачи.
- Шестеренка с зубьями.
- Вращающийся шкив.
- Рейка с толкателем.
- Рукоять.
- Режущий колун.
- Рама с желобами.
- Редуктор.
Принцип действия: кладут бревно в специальное углубление, и за счет работы шкива оно подталкивается к рабочему ножу и распиливается.
Основные плюсы самодельного реечного дровокола:
- Имеет простую конструкцию сборки.
- Довольно долговечен.
- Может работать от привода 220 В и выше.
- Может расколоть любую древесину.
- Экономичен в эксплуатации, потребляет мало электроэнергии.
- Высокая производительность.
- Ни чем не уступает гидравлическому дровоколу.
Из недостатков можно отметить несоответствие устройства европейским стандартам безопасности. Но при грамотной эксплуатации риск получить травму минимален.
Чтобы ваша работа была выполнена качественно, необходимо правильно выбрать чертеж. В глобальной сети представлено множество вариантов дровокола реечного типа. Вы с легкостью подберете подходящий.
Важным элементом конструкции реечного дровокола является рама. К ее сборке отнеситесь со всей ответственностью.
Понадобятся следующие материалы:
- Двутавр.
- Труба профильная.
- Стандартный швеллер.
- Уголок металлический.
- Колеса, если есть необходимость перевозить дровокол с места на место.
Нужно собрать все детали в одну конструкцию. Механизм при этом должен твердо стоять на земле и не раскачиваться при работе. Для проталкивания бревна на устройстве предусмотрен поршень. Нужно верно рассчитать силу толкания, чтобы дровокол работал должным образом. Иначе бревна после распила могут вылетать или наоборот застревать. Такой поршень можно приобрести в готовом виде. Также подойдет поршень из трактора, домкрата или любой сельскохозяйственной техники.

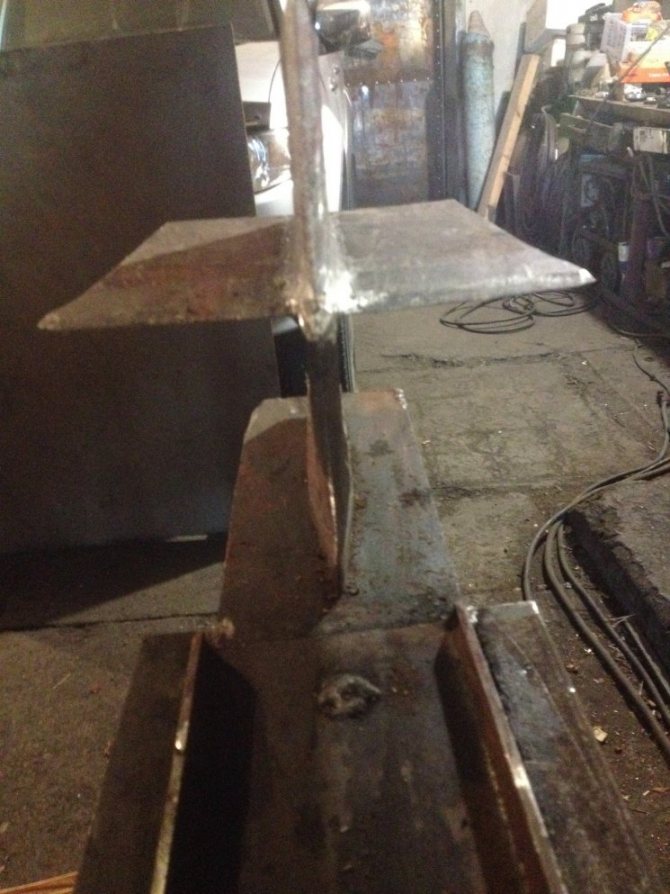

Если в вашем устройстве используется электродвигатель, позаботьтесь о безопасности и установите защитную муфту. Желательно использовать режущий колун, состоящий из четырех резцов. Так бревно будет раскалываться сразу на четыре части.
Дровокол лучше оснастить горизонтальным способом укладки. Это обеспечивает наилучшее передвижение чурки к режущему колуну. В качестве материала для режущего элемента отлично подойдет легированная сталь.
Преимущества
Аппарат для колки дров подобного типа, даже если сделан вручную с учетом соблюдения всех технических и эксплуатационных норм, обладает следующими преимуществами:
- прост и надежен в работе;
- долговечен;
- может функционировать с приводом как в 220 В, так и в 380 В и выше;
- для комбинированных конструкций приемлемы любые условия работы;
- вид древесины не имеет значения, сила раскола составляет до 14 т;
- обладает двойной степенью защиты, предохранительной муфтой и тепловым реле;
- потребляет мало энергии – не более 1,5 кВт в час, при этом расход бензина составляет 500 г;
- раскол полена длиной 60-70 см осуществляется в среднем за 1,5 минуты;
- по производительности не уступает промышленному гидравлическому оборудованию.
Основные преимущества реечных дровоколов
При выборе бытового реечного дровокола следует обращать внимание на следующие параметры:
- вес и габаритные размеры;
- создаваемое усилие;
- мощность двигателя;
- максимальная длина заготовки.
Благодаря своей простой конструкции реечные дровоколы достаточно надежны, а их ремонт не составляет большого труда и редко требует обращения к специалистам. Практически все детали можно приобрести в магазине.
Многие реечные дровокольные станки бытового назначения обладают мощностью и производительностью на уровне промышленного оборудования. При этом реечные дровоколы достаточно экономичны и не требуют особых условий эксплуатации.
Как сделать устройство
- При изготовлении конструкции в первую очередь не обойтись без грамотного составления чертежа и проекта.
- Следует определиться с материалом, высчитать его нужное количество, а также приобрести соответствующие детали.
- Начнем с изготовления рамы, использовав для этого:
- профтрубу;
- швеллер;
- двутавр;
- уголки из металла.
- Требуется собрать все элементы в единую конструкцию.
- Чтобы устройство устойчиво стояло на опоре и не раскачивалось, не двигалось с места в процессе работы, нужно позаботиться о приобретении дополнительного шасси либо колесиков, монтируемых на блок.
- Немаловажным узлом в конструкции является поршень, который обеспечивает проталкивание бревна при подключении агрегата к двигателю. Для этого нужно высчитать необходимую силу толкания, чтобы не ловить половинки бревен на выходе, а также не нанести себе вред при большой силе толкающего механизма. Подобную конструкцию можно позаимствовать из трактора или поискать на рынке в готовом виде.
Вот и все! Вы сделали реечный колун своими руками. Как с ним работать? Бревна могут укладываться в трех направлениях: горизонтальном, вертикальном и смешанном. При горизонтальном расположении не нужно прилагать особых усилий, потому при самодельном конструировании агрегата лучше применить именно этот способ.
Процесс распила несложен при наличии рейки, расположенной по горизонтали. Образуется желоб, бревно продвигается к ножу, после чего автоматически возвращается на место. Для удобства в работе, увеличения производительности распила, раскола бревна сразу на четыре заготовки рекомендуется оснастить агрегат насадкой с 4 резцами и установить на высоте регулируемый упор, что позволит применять инструмент людям любого роста, то есть всем членам семьи.
Что такое дровокол
Если посмотреть различные фото дровоколов своими руками, то можно догадаться, что это такое, для чего предназначено и как работает.
Но давайте все-таки разберем. Итак, дровокол – это прибор, позволяющий без проблем колоть древесные заготовки на поленья. Чаще всего автоматизированные дровоколы используются для промышленного производства в больших количествах.
Подобные системы дровоколов способны рубить бревна на заготовки определенной длины и ширины. Полученные материалы, как правило, переправляются из рабочего места по конвейеру.
Если говорить о бытовом дровоколе, то такое оборудование предназначено лишь для раскола бревен на поленья, но перед использованием нужно распилить бревно, чтобы получить определенные заготовки.
Естественно производительность и длительность работы такого прибора ограничены, но с их помощью можно запросто заготовить достаточно количество материала для топки дома и бани.
Правила безопасности
При работе с устройством, функционирующим на большой скорости и мощности, необходимо учитывать следующие моменты:
- Если поршень будет быстро вращаться или неправильно работать, при распиле бревна можно пораниться.
- Прибор не функционирует без бензина, потому нужно позаботиться о его наличии.
- Быстрая подача деревянного ствола к ножу может привести к заклиниванию или выходу из строя инструмента.
- Прежде чем приступить к работе, каждый раз требуется заливать чистый бензин, иначе прибор заклинит, а мотор выйдет из строя.
- При установке движущего резака еще на стадии проектирования прибора нужно позаботиться о его правильном расположении. Место должно быть недоступным для работающего человека во избежание случайных травм.
- При функционировании агрегата на высокой мощности или перезагрузке древесины необходимо защитить его от электрического тока, при подаче которого возможны поломки техники, выход из строя важных узлов.
- Правильно будет установить в реечном дровоколе предохранитель в виде муфты и тепловое реле.
