Сегодня рассмотрим один из самых популярных российских, вернее даже советских моторов — «Ветерок». Почему советских? — Потому, что производство мотора «Ветерок-8» было запущено в далеком 1964 году в городе Ульяновск.
Вообще, предполагалось, что моторы «Ветерок» придут на смену моторам «Стрела», так как у них были технические недостатки. А у агрегатов «Ветерок» уже была обновлена технология производства, что позволило при том же рабочем объеме двигателя устранить все известные недоработки предыдущего мотора.
Как устроен мотор «Ветерок» (кратко):
— Двухтактный(2-х цилиндровый) мотор;
— Есть продув камеры с кривошпами по методике дефлектора;
— Смесь подается благодаря пластинчатым клапанам;
— В туннельном картере отсутствуют разъемы по оси коленвала;
— Стальной коленвал соединен с крышкой картера и расположен сверху. Непосредственно в самой конструкции применяется: снизу — шариковый подшипник, посередине — игольчатый, сверху сразу два вида.
— Стальные шатуны изготовлены штамповкой с двутавровым сечением;
— Чтобы вращались головки кривошипов в ход идут свободные иглы 2.5*12 миллиметров. Точно такие же иглы установлены в игольчатых подшипниках коленчатого вала;
— В головке шатуна запрессована специальная бронзовая втулка;
— Алюминиевый поршень имеет 3 чугунных кольца, которые крепятся благодаря привинчиванию стопора;
— В алюминиевом цилиндре применяются чугунные гильзы.
Удивительно, но лодочный мотор «Ветерок-8» — это самый тихо работающий двигатель из тех, что производили в нашей стране. Даже если сравнивать с популярными моделями моторов, он довольно тихий.
Система зажигания моторов «Ветерок»
Что касается системы зажигания, то она была очень схожей с мотором «Москва», основу составляло магнето МЛ-2-С. Однако, чтобы облегчить запуск мотора, в маховик добавлен третий магнит. Это позволило добиться более сильной искры, ну и, соответственно, упрощение пуска. Отличия были и в карбюраторе — применялась воздушная заслонка для запуска и сделан подвижный главный жиклер.
Для холостой работы в моторе уже применяется муфта, благодаря которой из схемы был исключен редуктор (из-за смазки которого создавалось доп. сопротивление). Муфта находится на вале вертикального расположения, благодаря чему упрощен пуск.
Внизу дейдвуда установлена помпа водного охлаждения, внутри которой применена резиновая крыльчатка (Взаимозаменяемая с мотором «Москва»). Изначально в редукторе использовались шестеренки, в которых зубчики расположены прямо.
Большинство рыболовов хвалят данный агрегат не только за тишину работы, но и за облегченную конструкцию, ведь его вес составляет всего 26 килограмм.

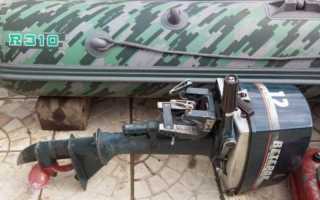

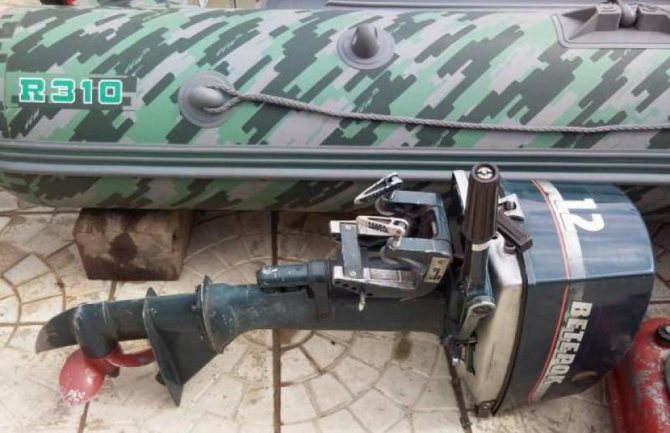

Технические характеристики «Ветерок-12»
Характеристики мотора «Ветерок-12» изменены в пользу увеличения мощности, но из-за ряда конструкционных недочётов, несколько пострадала надёжность модели:
- мощность – 12 л. с.;
- тип двигателя – 2-тактный, работает на бензине, имеет встроенный карбюратор;
- цилиндры – 2 шт.;
- обороты на полной ходу – 5000 об./мин.;
Технические характеристики «Ветерок-12»
Читайте также:
- объём рабочей камеры – 249 см3;
- размер цилиндра – 60 мм;
- движение поршня – 44 мм;
- уровень сжатия – 6;
- тип зажигания – МЛ-10;
- вместимость бака для горючего – 20 л;
- рекомендуемая высота транца – 0,38 м;
- вес – 26,5 кг.
Выпускалось много модификаций мотора, в некоторых использована другая система зажигания, обычно она аналогична моделям «Ветерок-8» одного периода выпуска.
Также прослеживается сходство с мотором «Москва» в конструкции топливной системы:
— Диафрагменный насос, который запускается при изменении давления в лодке;
— Ручной насос для накачки смеси(груша);
— Точно такой же бак и шланг.
Без снятия кожуха с мотора можно добраться до свечей мотора, благодаря тому, что свечи располагаются в нижней части цилиндра. Также можно снизу снять бензиновый насос и карбюратор.
Нижняя часть кожуха сидит на 4 болтах на дейдвуде. Верхняя часть выполнена из пластика — играет роль крышки.
Запуск мотора:
Как у большинства навесных моторов, для старта у «Ветерка» используется ручной механизм, который выглядит как самоубирающийся трос.
Чтобы запустить мотор, необходимо потянуть за шнур. Таким образом шкив и шестерни начнут вращаться, а с ними и венец маховика. Начинает вращаться коленвал и мотор начинает работать. После этого, у шестеренки пропадает сцепление с маховиком. На лодке можно плыть. А шнур под воздействием пружины, которая имеет обратное вращение, наматывается назад.
Верхний фланец располагается в основе дейдвуда, крепится на картере и блоке. Нижняя же часть агрегата соединена с проставочной и расположена в толще воды.
- Читайте также:
Чтобы снизить вибрацию к дейдвуду закреплено четыре пружины. Также есть соединение с плитой и румпелем, благодаря которому можно управлять лодкой.
Благодаря специальному отверстию, которое сообщается с внутренностями мотора, улучшена работа на низких оборотах и, соответственно, улучшен запуск агрегата. Чтобы выхлоп не попадал через отверстие применяется водяной затвор.
Многие рыболовы-охотники, чтобы улучшить некоторые характеристики мотора, собирают, так называемые, гибриды — часть запчастей от мотора «Москва», «Садко». Порой остается только один дейдвуд от «Ветерка».
Мотор «Ветерок-8» набирал популярность в Союзе, люди хвалили его, поэтому компания-производитель в 1978 увеличивает функциональность мотора, выпустив новую конструкцию «Ветерок 8Э». В нем устанавливался электронный магнето с катушкой генератора, благодаря которым к агрегату можно было подключать лампы до 30 Ватт.
Впрочем, «Ветерок — 8» не раз подвергался модернизациям, к примеру модель «Ветерок — 8М», в данном агрегате был переработан целый ряд улов.
— Втулку, которая изготовлена из бронзы и расположена в головке шатуна заменили на игольчатый подшипник;
— Магнето заменен на модель МБЭ-8, которое отличалось своей надежностью и усовершенствованной системой охлаждения тиристоров.
— Повышена надежность ступичного узла, благодаря шлицевому соединению винта и демпфера;
— Переработана конфигурация антикавитационной плиты;
— Минимизирован риск создания наклепов, где вал соединялся с шестеренками. В дальнейшем это ухудшало запуск.
Ветерок 8М (эксплуатация) (Просматривают: 3)
владимир76
Купил новый ветерок-8 2003г.в. Задолбался заводить.Оказалось что в груше дырка.Заменил завёл.Он чихает на средних и холостых и глохнет. Заменил тиристоры на вт-151 поставил катушки зажигания от скутера заменил высоковольтные провода и колпаки свечей.Двадцать раз промывал карбюратор выставлял уровень регулировал.Проверил магдино тестером по паспорту-около 870 Ом и всё коту под хвост.Да когда снимаешь топливный шланг по мере выработки топлива начинает работать как часы.Игла держит проверял.Помогите ради бога.Подскажите что делать.
John9997
Re: ВЕТЕРОК ЧИХАЕТ
Простыл
SHunter
Re: ВЕТЕРОК ЧИХАЕТ
Владимир76
Попробую помочь разобраться с проблемой. Сам имею «Ветерок-12», покупал с рук, тоже плохо заводился и неважно работал, поэтому пришлось разбирать и разбираться в устройстве сего девайса. Скажу прямо, разобрался, ничего сложного в нем нет. Самое главное довести его до ума. Тем более, я понял, что мотор у Вас совсем новый. То, что Вы полезли в магдино, меняли тиристоры, катушки и т.д., конечно дело Ваше, но тут дело, скорее всего, не в электронике, заводская схема давно доработана и достаточно надежна. Но, тем не менее начну по порядку:
- Отсоединяем топливный шланг, выкручиваем свечи и проверяем искру, при этом юбку свечей рекомендую положить на корпус мотора,на всякий случай, дабы избежать пробоя вторичной обмотки высоковольтных катушек. Несильно дергаем стартер и смотрим наличие и равномерность появления искры. Искра есть? Отлично!
- Ставим свечи на место и начинаем проверять топливную систему. Снимаем карбюратор и выкручиваем топливные жиклеры. Замечу, что продувка и промывка не всегда могут обеспечить удаление стружки
, которая вполне может находиться как в самих жиклерах, так и в топливных каналах, особенно в главном топливном канале. Испытал это на собственной шкуре. Поэтому, берем тонкую проволочку, я пользовался металлической щетиной из щетки по металлу, и прочищаем каналы жиклеров и их топливные отверстия, затем прочищаем топливные каналы самого карбюратора. Лично я достал из главного топливного канала окалину 1х1мм, которая частично перекрывала ход топлива и мотор работал абсолютно неустойчиво на малых, средних и тем более полных оборотах, зато без проблем работал на холостых (топливный канал холостого хода был без мусора J ) Прочистили? Все в норме и мусора нет? Отлично, едем дальше. - Снимаем крышку картера, на которой был установлен карбюратор и снимаем клапанную перегородку, это такая текстолитовая или пластмассовая пластина, на которой закреплены четыре пластинчатых клапана. Считаю, что именно в этом узле кроется вся печаль. Клапана необходимо отрегулировать так, чтобы они открывались с одинаковым нажатием на них, и при этом достаточно легко, потому что легкость запуска мотора обеспечивается именно легкостью их открытия. Допускается зазор у конца клапана до 0,5мм. Сами клапана не должны быть деформированы или подогнуты
где либо для более плотного прилегания. Потратьте на них необходимое количество времени и терпения и мотор очень долго будет радовать Вас легким запуском и отличной работой!
После регулировки клапанов не забудьте слегка расклепать крепежные гайки, дабы они не отвернулись и не залетели в картер при работающем моторе, упаси Боже! - Произведите сборку в обратном порядке. Заодно можно избавиться от различных заусенцев и технологических приливов в карбюраторе, они очень влияют на процесс смесеобразования.
- Теперь мотор макаем в бочку с водой и производим запуск. Да, не забудьте открутить пробку бензобака, тоже влияет на запуск и работу бензонасоса. Ну как, лучше? Тогда я рад, что смог помочь.
Если успели уже что-то накрутить в регулировках карбюратора, то придется подкорректировать настройку. Дальше уже из мануала:
КАРБЮРАТОР обеспечивает распыление топлива и работу двигателя на всех режимах. Топливо из насоса поступает по шлангу в поплавковую камеру 1 через отверстие в крышке карбюратора. Постоянный уровень топлива в поплавковой камере (ниже верхней плоскости камеры на 16—19 мм) поддерживается поплавком 2 с игольчатым клапаном.
Из поплавковой камеры топливо через главный жиклер, проходное сечение которого регулируется дозирующей иглой 15, и распылитель 8 поступает в диффузор и далее в смесительную камеру 12, где оно смешивается с засасываемым воздухом.
При повороте дозирующей иглы по часовой стрелке проходное сечение жиклера уменьшается, смесь обедняется, а при повороте против часовой стрелки — обогащается. При работе мотора на малом газе (когда дроссельная заслонка прикрыта) разрежение в диффузоре 7 мало и топливо через главный жиклер не подсасывается. За дроссельной заслонкой и в канале 11 создается значительное разрежение, вследствие чего топливо через жиклер малого газа 16 и отверстие в трубке 10 поступает в канал 11 и, смешиваясь с воздухом образует эмульсию. В смесительной камере 12 эмульсия разбавляется воздухом и в виде смеси топлива с воздухом засасывается в полость картера. Сечение отверстия 4, через которое поступает воздух в канал 11, регулируется винтом малого газа 5.
При открытии дроссельной заслонки одновременно с увеличением оборотов мотора возрастает разрежение в диффузоре 7, вследствии чего начинается истечение топлива через распылитель 8.
При дальнейшем открытии дроссельной заслонки, после того, как уровень топлива в колодце 14 понизится до уровня начала канала распылителя 8, воздух поступающий через трубку 6, будет притормаживать истечение топлива из распылителя и способствовать необходимому обеднению смеси.
Обогащение смеси при резком открытии дроссельной заслонки достигается за счет некоторого запаса топлива, находящегося в топливном колодце 14.
Для обогащения смеси при запуске мотора служит воздушная заслонка 3, которой прикрывается входное отверстие карбюратора в процессе прокрутки мотора перед запуском, что создает большое разрежение в диффузоре при малом расходе воздуха. Благодаря этому смесь обогащается.
Управление дроссельной заслонкой карбюратора сблокировано с управлением магдино и выведено на вращающуюся рукоятку румпеля. На корпусе румпеля имеется надпись “пуск” с треугольной меткой, против которой устанавливается белая метка на рукоятке румпеля при запуске мотора при этом дроссельная заслонка должна быть открыта на 1—2 мм, а ролик рычага 1 (рис.
должен находиться против метки на кулачке основания магдино.
Положение заслонки регулируется поворотом рычага относительно заслонки и фиксируется винтом 2.
Направление вращения рукоятки румпеля в сторону уменьшения и увеличения подачи топлива показано стрелками с надписями “малый” и “полный”. Легкость вращения рукоятки румпеля регулируется затяжкой гайки на торце рукоятки.
(Изображение карбюратора почему-то не вставляется)
