Имея надежное ограждение, возникает необходимость во врезке замка в калитку. Такая процедура позволит сделать калитку более защищенной от нежелательного проникновения посторонних лиц на ограждаемую территорию. Существует несколько вариантов того, как установить замок на калитку, и зависят они не только от предпочтений, но и от особенностей и типов замков. Как сделать данный процесс максимально простым и надежным, разберем далее.

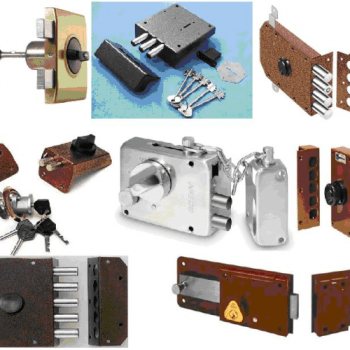

Металлический замок для калитки
Вернуться к оглавлению
Что входит в состав замка?
Врезной замок имеет несколько составляющих, таких, как:
- корпус;
- две ручки;
- обналичники под ручки – помогают сделать замок более привлекательным и скрыть все недочеты монтажа;
- сердечник;
- набор ключей;
- крепежные материалы.

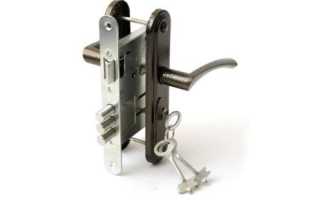

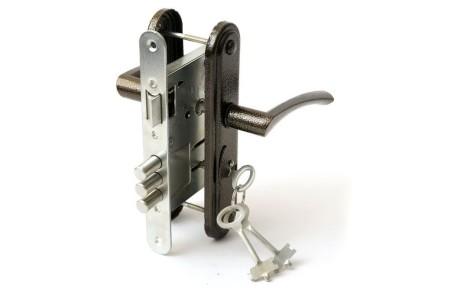

Комплектация врезного металлического замка
Правильно выбранный замок с отсутствием погрешностей и неисправностей гарантирует длительный срок службы и безопасность ограждаемой территории.
Вернуться к оглавлению
От чего зависит выбор
Разбираясь в вопросе, какой замок поставить на калитку из профнастила, прежде всего стоит внимательно изучить видео с пошаговой инструкцией и правильно подойти к выбору.
Читайте также:
В ходе этого мероприятия необходимо учитывать:
- соотношение ширины лицевой планки запорного механизма и калиточной части;
- глубину корпуса замка;
- как будут привариваться вспомогательные крепежные элементы.
Перед приобретением внимательно ознакомьтесь с инструкцией
Кроме того, нельзя забывать и о стоимости изделий. Замки с оптимальным для калиток набором характеристик купить можно в пределах от 700 до 1000 руб. Установка электромеханических или электромагнитных защитных устройств за счет своей дороговизны в данном случае не оправдана.
Профилированный лист, занимая средние показатели ценовой доступности, подразумевает бюджетность ограждения. Применение таких разновидностей электрических механизмов оправдано при монтаже на ворота.
Как врезать замок?
Врезной замок можно устанавливать не на все типы калиток. Главное условие, которое должно соблюдаться – это наличие дверной коробки, то есть на обычную калитку из профнастила замок не установишь. Металлическую врезку осуществляют путем вырезания в коробке отверстия, равного по размерам замку.
Рассмотрим пошагово весь процесс установки врезного замка в калитку забора.
- Если дверь калитки внутри полая (карскасная), то необходимо сварить или приобрести металлическую коробку, куда будет помещено тело замка.
- Выбрать месторасположение замка, а также отметить торцевые точки на калитке. Сделать паз под корпус замка, пользуясь болгаркой.
- Сделать болгаркой несколько надрезов в профиле калитки, отогнув края наружу до нужной отметки таким образом, чтобы параметры замка полностью перекрывали отверстие, удерживая лишь внутреннюю часть.
- Просверлить шуруповертом отверстия для креплений замка.
- Установить замок в соответствии с инструкцией, поочередно вставляя детали и закрепляя их наружными декоративными коробками.
- Сделать отверстие в противоположной торцовой части забора. Для этого нужно аккуратно смазать язычок замка зубной пастой или мелом, закрыть калитку с опущенной ручкой, отпустить ее и заново открыть. В нужном месте появится отметка, где нужно сделать соответствующее углубление и прикрепить вторую часть замка.

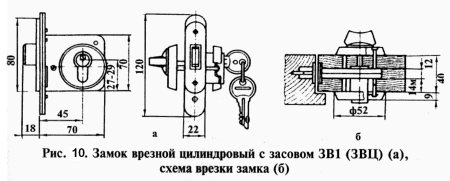

Схема установки врезного замка
Вернуться к оглавлению
Установка
Итак, дано: калитка для забора из профнастила сварена, вывешена на навесах и обшита профилированным листом. Сварка в нашем распоряжении; немного трехмиллиметрового стального листа тоже найдется. Кроме того, стоит достать из закромов дрель, болгарку с режущим кругом по металлу, угольник и чертилку (на ее роль сойдет любой острозаточенный предмет из инструментальной стали).
Чертилка по металлу фабричного производства.
Накладной
Как поставить накладной замок? Инструкция очень проста, если на высоте замка (обычно 90 сантиметров от грунта) вварена поперечина.
- Приложите замок с внутренней стороны таким образом, чтобы одно из крепежных отверстий пришлось на горизонтальную профилированную трубу, а сердечник и ручка оказались ниже или выше нее. Разметьте будущие отверстия в каркасе и выемку под ригель. Если столб рядом с калиткой недостаточно широк или изготовлен из круглой трубы, придется наварить пластину или уголок под ответную часть замка.
- Просверлите отверстия — в каркасе под крепеж, в профлисте под ключ и, при необходимости, под ручку. Отверстие в профлисте высверливается по контуру и выравнивается шарошкой. Таким же образом делается паз под ригель в столбе.
- Осталось только закрепить замок и установить сердечник, ручки и накладки.
Совет: у вас возникнет проблема с тем, как надеть на резьбы болтов гайки с другой стороны каркаса. Будет мешать профлист. Есть два выхода: если он закреплен на саморезах, можно частично или полностью выкрутить их и потом закрепить повторно; в случае заклепок проще использовать саморезы по металлу для крепления замка. Понятно, что в этом случае сверлить отверстия под крепеж необязательно.
Еще один способ — просверлить отверстия меньшего диаметра и нарезать под винты резьбы метчиком.
Если поперечина расположена на неподходящей высоте, установка накладного замка в калитку из профнастила потребует наваривания дополнительной пластины под него.
Врезной
Как врезать замок в калитку из профнастила?
В случае, если каркас калитки выполнен из тонкой трубы (к примеру, 20х40), единственный выход — сварить под замок короб из стальн,,,,,ого листа. Его габариты должны оставлять прежде всего минимальные боковые зазоры между стенками и корпусом замка. Материал — трехмиллиметровая сталь.
Со стороны торца калитки выбирается паз под ригель и сверлятся отверстия для винтов крепления. Желательно, чтобы они оказались за пределам нашего короба, иначе мы опять таки столкнемся с невозможностью навернуть гайку на резьбу винта. В коробе с обеих сторон выбираются пазы под ключ (или под сердечник целиком).
-
Читайте также:
Ответная часть крепится на столб; как вариант — непосредственно в нем выбирается паз под ригель.

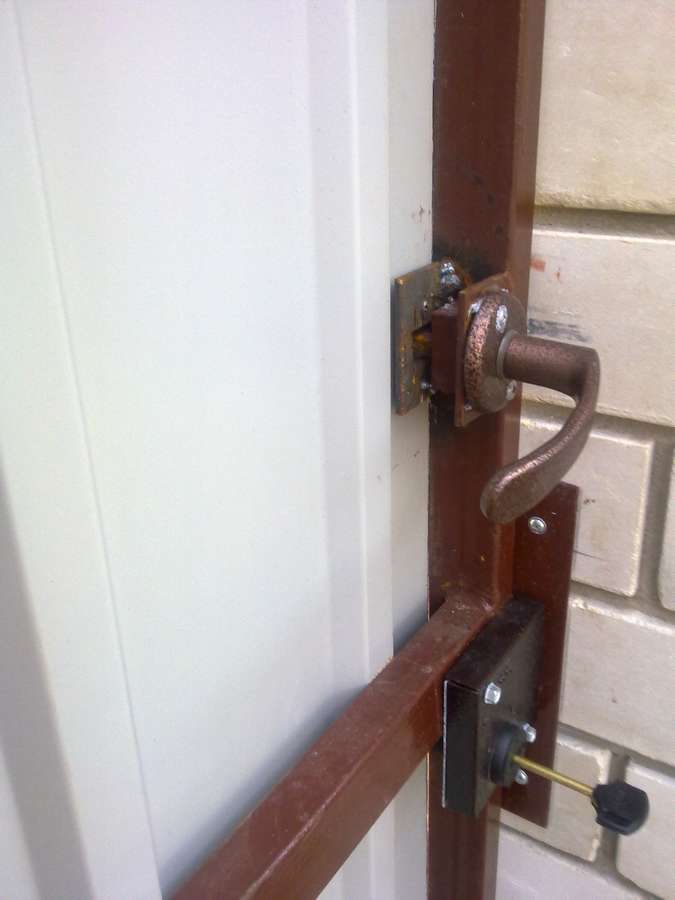

Разумеется, возможна и такая установка замка в калитку из профнастила. Однако аккуратной ее не назовешь; к тому же механизм будет открыт дождю и снегу.
Наконец, стоит упомянуть самый, так сказать, цивилизованный сценарий.
В продаже уже давно можно встретить специальные врезные замки для калиток из профнастила. Они отличаются минимальной шириной и предназначены для установки в профилированную трубу размером от 40х40 миллиметров.
Этот узкопрофильный замок предназначен для профтрубы размером 40х50 мм.
Врезка замка проста и не требует использования сварки.
- После разметки в торце калитки выбирается паз под корпус. Болгаркой делаются два вертикальных реза и еще один — по диагонали будущего прямоугольника; затем получившиеся треугольники выгибаются наружу и отрезаются. Края выравниваются напильником.
- В боковых поверхностях дрелью сверлятся отверстия под винты и сердечник.
- Для разметки ответной части замка можно использовать небольшую хитрость. Намажьте ригель зубной пастой, шпаклевкой или любой другой окрашенной густой субстанцией. Затем при закрытой калитке поверните ключ — и на столбе останется четкий отпечаток места, где должен быть паз.
После того, как все отверстия выбраны, остается только закрепить замок винтами — и работа закончена. А вот как установить забор из профлиста? Об этом читайте в других статьях на нашем сайте.

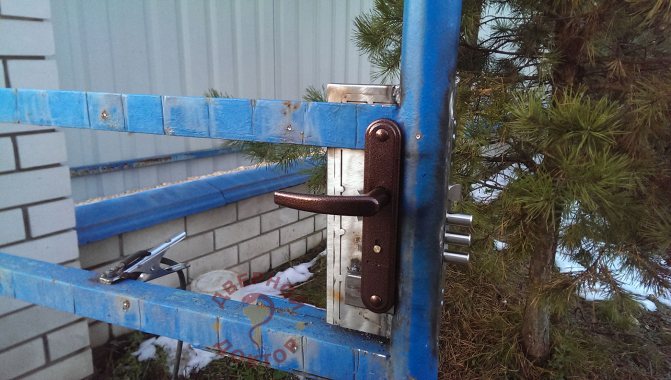

Результат нашего труда.
Что нужно учитывать?
Перед тем, как приступать к «порче металла» путем вырезания отверстий для будущего замка, убедитесь, что он действительно сюда подходит. В противном случае есть риск пустой траты денег и порчи листа металла калитки. Нужно позаботиться о том, чтобы замок был качественным и устойчивым к коррозии, иначе частое воздействие влаги приведет к появлению ржавчины не только на замке, но и на калитке, после чего сможет распространиться на весь забор.
Врезные замки могут быть самыми различными и отличаться между собой не только ценой и качеством, но и уровнем защиты. Если предполагается установка замка в жилых зонах, а не на дачах, то рекомендуется выбирать наиболее сложные конструкции ключей, имеющих не менее 4 — 6 зубьев. Также нужно правильно соотнести параметры самой калитки и замка. Крупные громоздкие врезные замки, используемые на тонких каркасных калитках, могут причинить вред металлу.

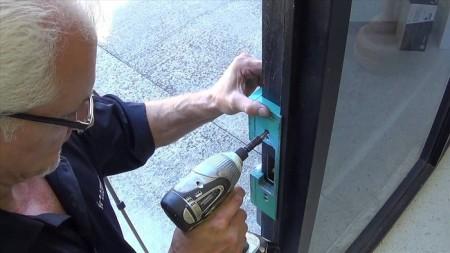

Установка замка
Вернуться к оглавлению
Что запрещается делать при установке замка
Множество людей при самостоятельной установке запорных конструкций совершают ряд ошибок, негативным образом влияющих впоследствии на срок эксплуатации изделий. Обвиняя производителей в изготовлении некачественных механизмов, некоторые из умельцев даже не подозревают, что причиной всему является неправильный монтаж.
Регулярное смазывание избавит от преждевременной замены замочного механизма
Для обеспечения надежного функционирования калитки из профнастила и личной безопасности запрещается:
- применять для распилки металла стандартные диски (под каждый вид материала выпускается конкретный тип режущего полотна) – при игнорировании этого требования появляется риск нанесения повреждений не только самому металлическому изделию, но и электроинструменту;
- обустраивать выемки больших размеров – при неточностях резки сердцевина замочного механизма будет проваливаться внутрь калитки;
- выполнять монтажные работы в дождливую или морозную погоду.
Кодовый замок: особенности врезки
Выбор электромеханического замка обусловлен повышенной степенью защиты, что крайне важно для загородных домов состоятельных хозяев. Массовое использование кодового замка началось еще в середине 90-х годов, когда появилась необходимость надежно защищать свое имущество от недоброжелателей.
Строение электромеханического замка несложное. Есть приборная панель, которая запрашивает определенную комбинацию цифр и регулирует процесс открытия-закрытия дверей, передавая команды в затворный механизм. Высокий уровень защиты требует постоянного электрического питания, что крайне неудобно для большинства загородных домов.
Установка такого замка производится специализированными компаниями, которые подобное оборудование изготавливают. При желании установка замка на калитку может быть и самостоятельной. Она не составит труда, поскольку такие «затворные механизмы» изготавливаются преимущественно наружного типа, не требующего порчи металлического полотна забора.
Самый простой вариант монтажа кодового замка заключается в обеспечении крепления коробки к краю листа металла и подключении замка к питанию. В некоторых моделях имеется аккумулятор, позволяющий избежать дополнительных проводов.
Вернуться к оглавлению
Установка замка на металлическую калитку
Опытные мастера помогут вам с подбором подходящего замочного механизма и его установкой на воротах для дачного участка, частного дома.
В зависимости от типа конструкции замки бывают следующих видов:
- Механические ключевые. Классические модели с секретом, механизм запирания и отпирания которых осуществляется посредством металлического ключа.
- Механические кодовые. Для отпирания не требуется ключ – достаточно указать требуемый код посредством нажатия на кнопки или клавиши.
- Электронные. Блокировка и разблокировка механизма осуществляется посредством электроники (свойства электромагнитного поля), а не механических запирающих устройств. Отпирание возможно через код, вводимый через клавиатуру или дисплей, контактную или бесконтактную смарт-карту, чип, дистанционно посредством мобильного устройства или брелока.
Для калиток самыми популярными считаются механические ключевые замки. Они различаются по типу конструкции запирающего механизма, и могут быть сувальдными или цилиндровыми.
Цилиндровые замки достаточно простые, надежные, недорогие. Практически не поддаются ремонту, но при поломках достаточно заменить личинку можно самостоятельно купить её в Москве и установить, либо воспользоваться услугами мастера с сервиса «Myguru».
Сувальдные модели по сравнению с цилиндровыми более надежные и сложнее для вскрытия.
По способу установки замочные механизмы для заборов, ворот могут быть:
- Врезными. При монтаже выполняется непосредственная врезка изделия в ворота, приваривание механизма. Врезные замки сложнее демонтировать, а, значит, территория частного дома или дачи будет надежно защищена от злоумышленников.
- Накладным. Более простой в установке вариант, который фиксируется посредством винтов и других элементов. Резка металла, сварка не потребуются, монтаж можно выполнить гораздо быстрее и дешевле, но такой механизм легче выбить при вскрытии ворот.
Самый простой вариант – навесные модели. Их установка заключается в монтаже металлических угловых проушин, на которые он будет навешиваться, фиксируя створки ворот или калитки в одном положении. С точки зрения надежности, устойчивости к вскрытию, спилу и удобства использования – не самый лучший выбор.
При выборе врезного или накладного механизма следует учитывать общие размеры, глубину установки, надежность (количество секретов, сувальд), удобство отпирания. Слишком массивные замки с трудно приводимым в действие механизмом отпирания могут, например, вызывать затруднения у пожилых людей, детей при открытии калитки. При покупке не забывайте о долговечности изделий, устойчивости к повышенной влажности, морозам, перепадам температур. В отличие от дешевых моделей от неизвестных производителей на изделия от проверенных брендов предоставляется пожизненная или длительная гарантия – 10, 25 лет и более. Не стоит экономить на покупке, ведь запирающий механизм служит защитой от воров, злоумышленников.
Как врезать замок в калитку из профнастила правильно?
Всем известно, что профнастил являет собой достаточно тонкий слой металла, поэтому замки для него подходят не все. Наиболее оптимальными вариантами являются следующие замки:
Виды замков для калиток
- накладные – занимают немного места, очень прочные, но не всегда удобны в эксплуатации;
- врезные – имеют более сложный монтаж, иногда с использованием сварки;
- электромагнитные – одни из самых популярных, особенно на КПП закрытых предприятий;
- электромеханические – имеют наивысшую степень защиты, просты в монтаже, но имеют высокую стоимость;
- специализированные замки, адаптированные под полотно профнастила.
Выбирая тот или иной вариант, нужно учитывать все особенности профнастила, его толщину и индивидуальные характеристики.

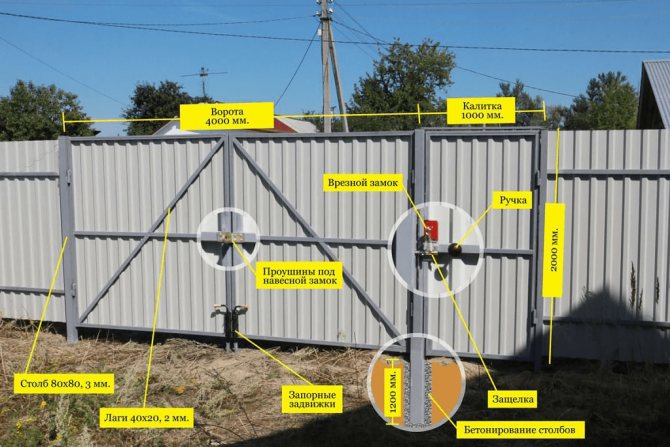

Схема ворот с калиткой из профнастила со врезным замком
Установка замка на калитку из профнастила должна производиться в соответствии со всеми правилами и требованиями. При наличии инструкции ее нужно соблюдать, дабы замок не был испорчен в процессе монтажа.
Вернуться к оглавлению

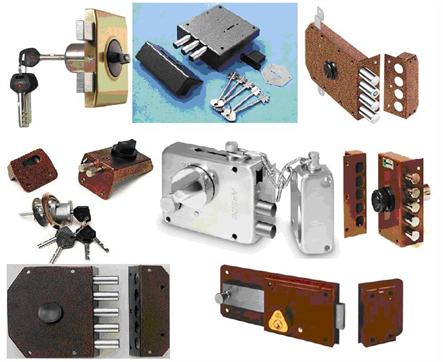

Разновидности замков
Разновидности замков, которые можно установить на уличную калитку
Врезные замки различают по нескольким признакам, которые обязательно учитывают при покупке устройства.
На выбор влияют:
- направление открывания;
- тип секретного механизма;
- способ привода;
- конструкция запора.
Первый параметр особенно важно учитывать в механизмах с защёлкой, чтобы она автоматически фиксировала полотно при закрывании. Существуют модели, допускающие самостоятельное изменение положение фиксирующего язычка. Для этого открывают корпус и производят несложные манипуляции.
Во врезных замках чаще всего используют реечные, сувальдные, цилиндровые и кодовые виды секретов.
Первый тип прост в подборе, нуждается в регулярной смазке — из-за больших замочных скважин подвержен попаданию влаги и её замерзанию в период дневных оттепелей и ночных заморозков. В то же время восстановление работоспособности не вызовет трудностей — достаточно вынуть рейки-засовы, провести чистку и смазку.
Сувальдные механизмы наиболее защищены от подбора ключа и взлома сворачиванием, являются оптимальным вариантом.
Цилиндровые секреты наиболее подвержены влиянию зимнего замерзания, так как имеют в своём составе много мелких движущихся частей и микроскопических пружинок.
Кодовые замки устойчивы, комбинацию можно менять самостоятельно с любой периодичностью.
Иногда для калиток используют радиоволновый способ управления исполнительным механизмом, что исключает наличие ключей, но требует подключения резервного питания.

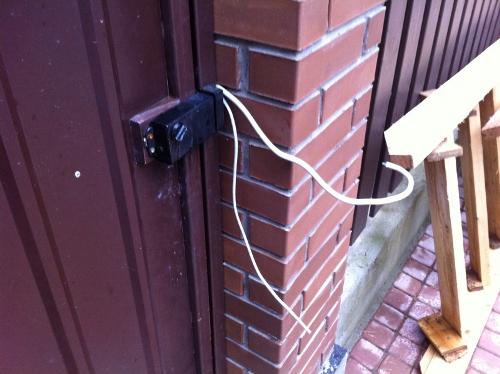

Электромеханический замок для дистанционного открывания калитки
Привод засова может быть:
- механический — ключ для засова, ручка, открывающая защёлку, нажатие выбранного кода;
- электромеханический, когда засов приводится в движение электромагнитом;

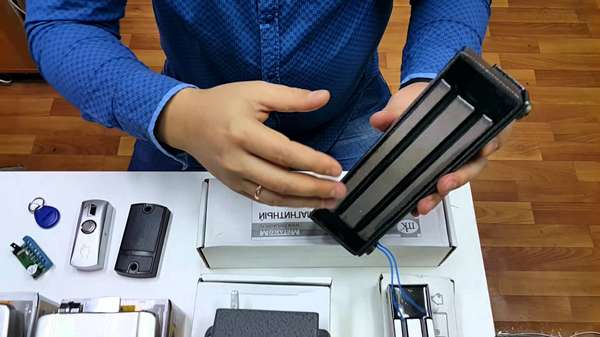

- электромагнитные, когда замок притягивается к ответной планке.
Механические замки надёжны, но не позволяют сделать дистанционное управление, их нельзя использовать в составе СКУД (систем контроля и управления доступом).
При отключении питания электромеханические устройства остаются в закрытом состоянии, а открывают их с помощью ключа и цилиндрового механизма. Это оптимальный вариант для калитки, так как замком можно управлять вручную, электронным ключом или дистанционно.

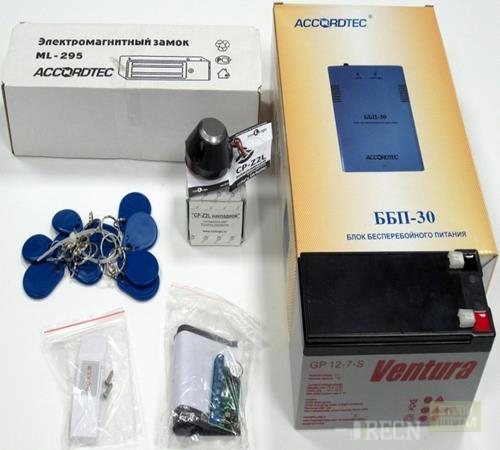

Для электромагнитных замков обязательно наличие блока бесперебойного питания — при отсутствии напряжения электромагнит перестаёт работать. В то же время на таких замках отсутствуют подвижные части, что положительно сказывается на работе в любых погодных условиях.
Технология монтажа врезного замка
Первым этапом является разметка места установки замка. Замеряют параметры сердцевины замка, а также отмечают места крепления его к профнастилу. Далее нужную площадь отверстия вырезают болгаркой, делая углубления в профиле немного меньше разметки. Края нужно обязательно обработать и обточить напильником, чтобы лист профнастила не ржавел и не давал «облущивание» защитного слоя.

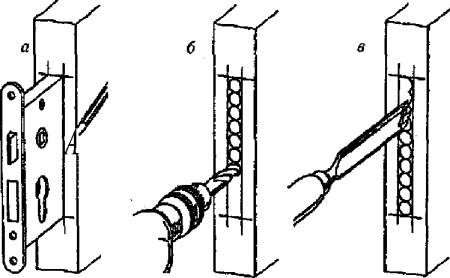

Этапы врезки замка в дверь
После этого производят непосредственную установку замка в таком порядке:
- Корпус фиксируют во внутренней части, закрепляя болтами.
- Устанавливают цилиндр, регулируя глубину замочной скважины.
- Сердцевину плотно закрепляют при помощи шурупов и болтов.
- Крепят ручки, которые будут регулировать положение замочного язычка.
- В противоположной части забора для замка делают углубление, которое будет фиксировать язычок.
Если замок не предполагает ручки, что монтаж и строение замка еще проще. Нет необходимости отделять сердцевину от корпуса.
Вернуться к оглавлению
Пошаговая инструкция
Место для замка вначале отмечают маркером, затем механизм закрепляется болтами
Сделать монтаж замка на ворота своими руками можно, следуя несложной пошаговой инструкции:
- На высоте около 1 м от земли необходимо сделать разметку под корпус. Приложив замок к профилю, отмечают нижний и верхний край, боковые стороны.
- В углах отмеченного прямоугольника высверливают отверстия. Так легче работать болгаркой, не повредив лишний металл.
- Углошлифовальной машинкой делают отверстие-паз в профильной трубе. Углы дотачивают напильником. Перед работой желательно демонтировать профлист, чтобы не повредить защитный слой и для удобства работы.
- Вставляют в паз замок и отмечают места крепления. Высверливают отверстие на 0,3 мм меньше диаметра крепёжного самореза. Другой вариант — нарезают резьбу для винтов.
- Прикладывая корпус замка к профилю, отмечают места для секретного механизма или прорези для ключа. Просверливают отверстия необходимого диаметра, или прорезают замочную скважину для сувальдных или реечных ключей. Важно предварительно изучить подробную инструкцию производителя. В ней часто находится шаблон, который помогает сделать разметку.
- Крепят замок, при необходимости устанавливают цилиндровый механизм.
- Закрыв калитку, отмечают места куда будет входить засов на косяке двери.
- Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия. Напильником добиваются точности совпадения.
- Устанавливают декоративную планку на косяк калитки.
- Сделав замеры, вырезают пластины для изготовления защитного кожуха. Пластины приваривают, предварительно сняв замок, обязательно защитив или сняв профлист.
- Для калиток, обрамлённых евроштакетником, корпус защищают со всех сторон.
- После сварки кожух и профильную трубу красят, чтобы предотвратить коррозию.
- После установки всех элементов проводят монтаж декоративных элементов со стороны двора и улицы.
Врезка считается законченной после проверки функционирования замка в полностью собранном состоянии. Недостатки устраняют регулировкой или подгонкой отверстий в косяке калитки.
Накладной замок
В том случае, когда забор из профнастила представляет собой обычный лист, установленный по самым примитивным технологиям, врезать замок не получиться. Единственным оптимальным решением в подобной ситуации является установка накладного замка. Этот вариант наиболее дешевый, практичный и быстро монтируемый.

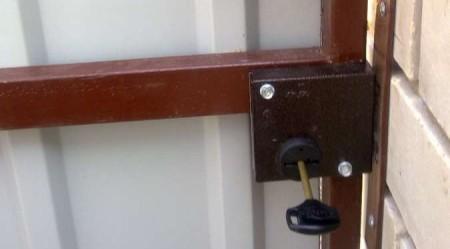

Накладной замок на калитку из профнастила
Итак, разберем установку в 3 шага:
- Берем замок и прикладываем его к тому месту, где предполагается его расположение. При помощи карандаша наносим не только его контуры, но и точки крепления.
- Замеряем диаметр креплений и подбираем подходящее сверло, которым делаем отверстия в калитке.
- При помощи шуруповерта крепим замок на его место, после чего устанавливаем декоративные элементы и ручки.
Просто, не правда ли? А главное доступно каждому. Не нужно иметь специальных навыков и дорогостоящих инструментов, чтобы оснастить калитку замком.

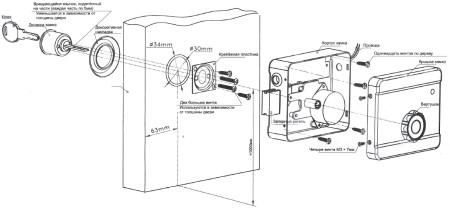

Схема устройства накладного замка
Нужно помнить про одну единственную особенность такого замка, которая во многих случаях становится ключевой. Такой замок не подходит для калиток из профнастила, которые открываются наружу, а не внутрь.
Вернуться к оглавлению
Эксплуатация

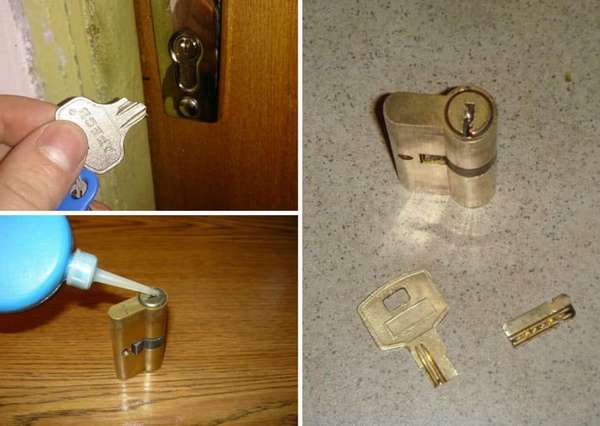

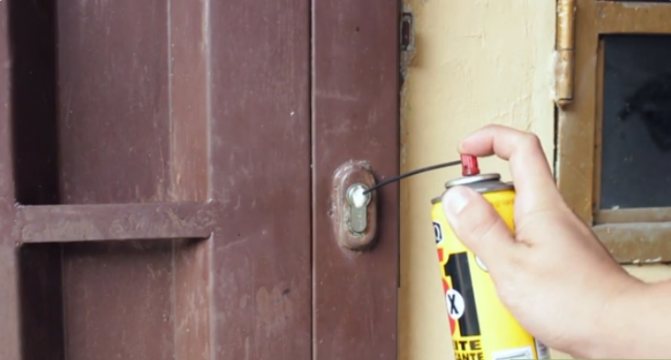

Минимум дважды в год замок необходимо чистить
Повседневная эксплуатация не представляет сложности. Важно следить за работой механизмов и при проявлении неисправности проводить несложные манипуляции.
Раз в 2–3 месяца или по необходимости проводить чистку механизмов и их смазку. Сигналом о неисправности служат скрипы или повышенные усилия, необходимые для открывания/закрывания.
После оттепели, если прогноз обещает ночные заморозки, желательно заполнить скважину жидкой смазкой, пригодной для работы при отрицательных температурах. Альтернативный вариант при резком снижении температуры – несколько раз открыть/закрыть замок, чтобы исключить образование наледи.
В случае заклинивания на морозе можно использовать бытовой фен или жидкие размораживатели. Нельзя пытаться открыть замёрзшее запорное устройство, применяя излишнюю физическую силу. Сломанный ключ станет причиной замены секретного механизма, который по стоимости равен половине замка.
Установка врезных запоров на калитку из металлопрофиля – посильная задача для домашнего мастера. Понадобится минимум инструментов и навыков. Правильно выбранный замок аккуратность в работе, своевременное обслуживание — залог долгой и безотказной работы механизма.
Дополнительные средства защиты замка
Различные электронные модификации замков стоят достаточно дорого. Накладные и врезные аналоги не очень надежны, тем не менее проще и дешевле купить замок для калитки и оборудовать его дополнительными средствами защиты.
В предыдущем разделы мы рассмотрели только основные типы замков, каждый из них имеет еще и различные модификации запорных механизмов. Как раз они и позволяют сделать из обычного накладного замка действительно надежную защиту. Замене и модификации подлежат следующие части:
- осевая втулка,
- втулки замка,
- защитные пластины,
- сувальдные пластины.
Осевая втулка – это и есть сам замок. Как правило он имеет точку центра. Она фиксирует положения «открыто» и «закрыто». Если точку центра просверлить, замок «сходит с ума» и перестает работать, обычным ножом дверь отрывается.
В продаже есть осевые втулки со смещенным центром, найти его сложно и в 90% случаев исключает возможность проникновения.
Втулки замка или сам затвор бывают из легированной стали, высокопрочной стали и титана. Последний вариант делается в основном на заказ, зато не поддается пилению, не подвержен коррозии и служит практически вечно.
Защитные и сувальдные пластины являются совершенно не тождественными понятиями. Первые представляют собой дополнительный элемент из титана или легированной высокопрочной стали, который закрывает входное отверстие, полностью исключают механический взлом и возможность высверлить замок.
Сувальдные пластины – набор небольших, выставленных в определенной последовательности, металлических реек, которые взаимодействуют с полотном ключа. Узор должен в точности совпадать с насечкой на ключе, иначе замок не откроется (этот тип защиты относится к замкам с лазерной насечкой).
Достаточно специфический способ защиты – постоянный ток. Сразу отметим, что это опасно для жизни. Процедура достаточно простая, запитать от сети замок. При этом пространство вокруг него должно быть полностью заизолировано. Если кто-то попробует засунуть что-то металлическое в замок или начнет его сверлить, грабителя ударит ток. В соответствии с законодательством (и во избежание ответственности), на калитке должна быть предупредительная табличка с надписью «ОСТОРОЖНО ВЫСОКОЕ НАПРЯЖЕНИЕ». В связи с определенными рисками использовать данный метод рекомендуют только владельцам частных домов.
