Делаем обратный клапан своими руками: основные этапы

Применение и принцип работы обратных клапанов

В трубопроводных системах обратный поток может возникать совершенно по различным причинам. Если это произошло в жидкой среде, то, скорее всего, эта причина – отключение насоса. Если речь о вентиляции, то, определённо, это плохая установка вытяжной трубы или количество поступающего воздуха слишком мало.

Какой бы причина не была, не желательно, чтобы это происходило вообще, потому как это приводит к плохой работе деталей системы или, в конце концов, выходе их из строя.

Для того чтобы не допустить появления обратного потока в системе труб, на неё ставят обратные клапаны. Ну а они, конечно же, отличаются размерами, внешним видом и заводским исполнением.

Главное предназначение такого прибора, который крепится на трубах, в которых, в свою очередь, проходят жидкости или газы, это пропускать движущийся поток в одну сторону и, соответственно, блокировать его, когда он пытается совершить движение в обратную сторону.

рабочий принцип и назначение

Назначение устройства -не позволить разворота водного потока или воздуха в противоположную сторону. Такой поток может вывести оборудование из строя или значительно уменьшить качество его работы. Они используются в домашних системах:

• Водообеспечения. Затворы ставят снизу забора воды и не дают воде течь в колодец либо скважину при прекращении работы нагнетающего или заборного насоса.
• Теплоснабжения. Затвор располагают в нижней точке контура, во избежание обратного тока носителя тепла при температурных перепадах.
• Вентиляции. Клапан обратный устанавливают на вытяжке в домах многоквартирных, чтобы мешать появлению обратной тяги при открытии дверей или окон. В домах усадебного типа он избавляет от попадания воздуха с улицы в дом через вытяжную систему.

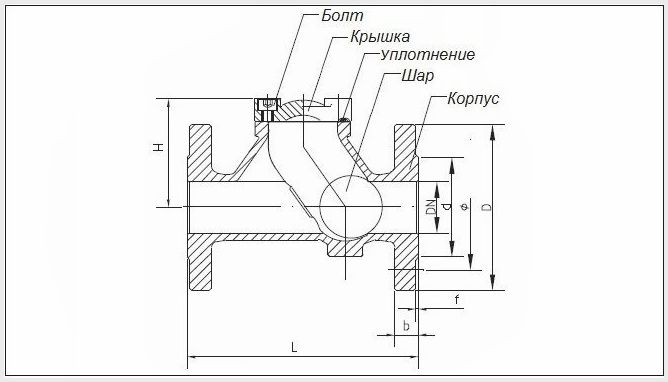

Рисунок 1. Схема шарового затвора

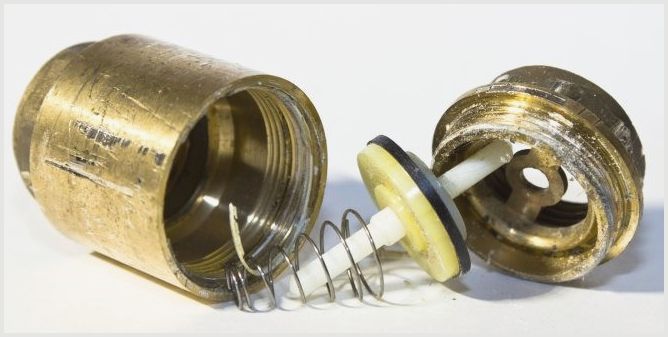

В любом затворе не зависимо от его конструкции есть следующие детали:

• Корпус, собой представляет непроницаемую камеру, присоединяемую в разрыв трубопровода.
• Элемент запорный- тарельчатый, шарообразный или лепестковый.
• Седло — уплотненый контур, к которому прижимается элемент запорный и закрывает просвет для потока.
• Возвратный компонент жмет запорный к седлу. Это может быть пружина или сила тяжести.

Рабочий принцип затвора несложен:

• Водонапор или воздуха в заданном направлении преодолевает силу пружины или силу тяжести и отжимает (либо поднимает) элемент запорный от седла.
• Поток течет в необходимую сторону.
• При падении напора или попытке потока повернуться в обратном направлении сила пружины или сила тяжести жмет элемент запорный к седлу и закрывает просвет.

Чем выше напор в обратном направлении, тем крепче он жмет элемент запорный к седлу и тем лучше перекрыт поток.

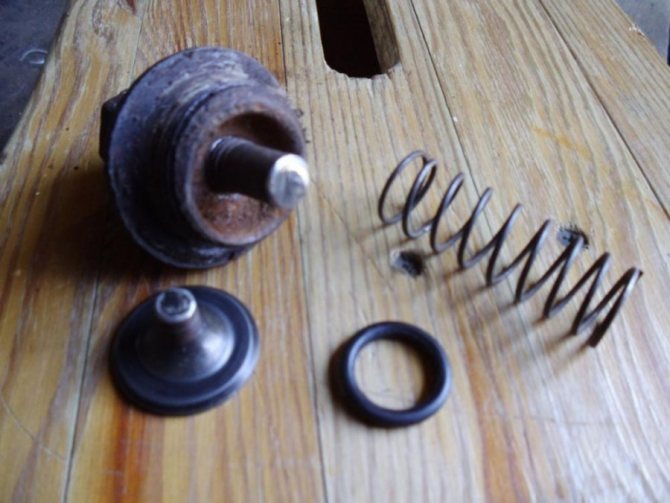

Рисунок 2. Устройство тарельчатого затвора

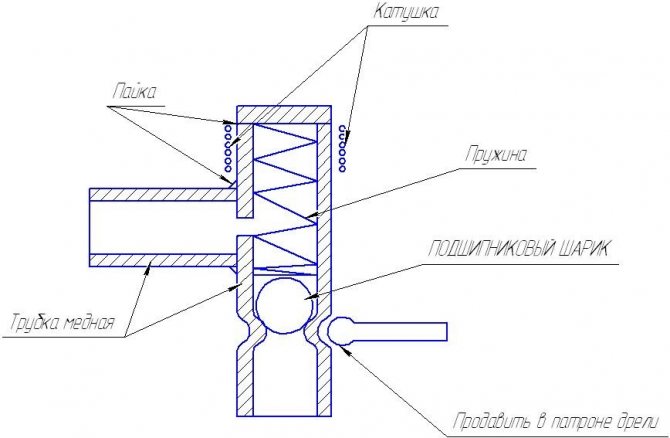

ОБРАТНЫЙ КЛАПАН СВОИМИ РУКАМИ

Идея для изготовления обратного клапана собственными руками

Это всё. Работать наш клапан будет по следующему правилу: поток жидкостей или газов, который входит в сторону муфты, будет толкать шарик, который зажимает пружина, а идти к выходу через перпендикулярное микро отверстие в тройнике.

В этом деле самое главное – это предельно точно отрегулировать пружину, чтобы она не отклонялась, когда давление в трубопроводе снижается, но в это же время и не была слишком тугой, дабы не преграждать движение потоку воду, который проходит через конструкцию.

Ну и, конечно же, необходимо первоклассно выполнить все соединения, на которых находится резьба. Дабы обратный клапан был достаточно герметичным и не пропускал никаких лишних элементов через себя.

Источник

Рекомендации по изготовлению и.

Шаровой для воды

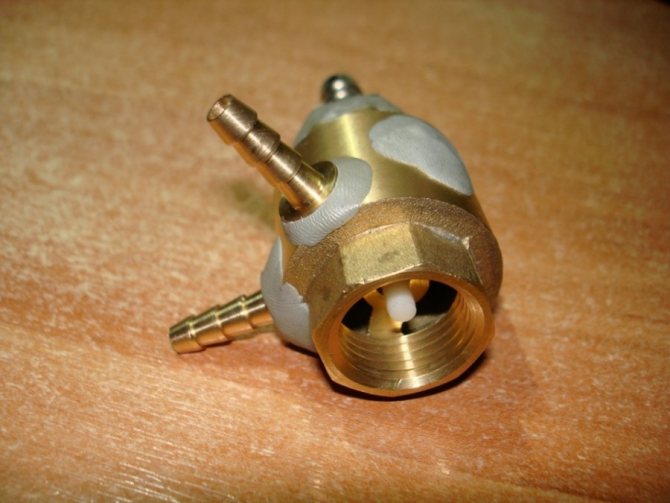

Для того, чтобы сделать клапан, понадобится:

• Водопроводная муфта с наружной резьбой.
• Тройник стальной или латунный с внутренней резьбой.
• Пружина, свободно входящая в тройник.
• Металлический шар, с небольшим зазором входящий в тройник.
• Заглушка на тройник.
• Лета ФУМ или сантехническая нить.

Если не удалось подобрать пружину- ее навивают из упругой проволоки. Берут стержень, сверлят в нем отверстие и заправляют туда конец проволоки. Далее зажимают стальную проволоку в стержне тисками, и плоскогубцами навивают пружину, укладывая витки вплотную.

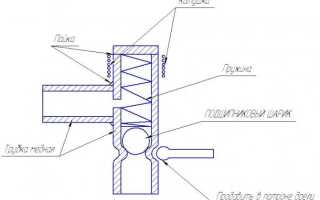

Рисунок 4. Схема шарового затвора

Сборку проводят в такой последовательности:

• Муфта завинчивается в тройник таким образом, чтобы она перекрывала просвет бокового патрубка не менее 2 мм.
• В отверстие напротив вставляют шарик и подпирают его пружиной.
• Вкручивают заглушку.
• Муфту и заглушку перед окончательной сборкой нужно обмотать уплотнителем.

Напор воды, поступающей из муфты, отжимает шарик и открывает просвет для потока в прямом направлении. Если напор падает, пружина отжимает шарик обратно и прижимает его к срезу муфты, перекрывая поток в обратном направлении.

Потребуется отрегулировать силу прижимную силу пружины так, чтобы стандартного напора в системе хватало для отжима шарика. Придется также тщательно отшлифовать срез муфты, чтобы шарик прилегал к нему без зазоров.

Лепестковый для вентиляционных систем

Промышленный обратный клапан для систем вентиляции препятствует обратной тяге в вытяжных системах

Обратный клапан в холодное время года. Сливаем воду правильно.

Поэтому, в случае отсутствия подогрева труб и не отапливаемых помещений, необходимо сливать воду из действующих трубопроводов. И в общем-то нет никаких сложностей в этом пока в системе нет обратного клапана, задача которого как раз и состоит в том, чтобы не давать воде вытекать обратно в источник. А клапан ставить надо, иначе автоматика, да и вся система будет работать не корректно.

Существует 4 способа решения данной проблемы. Попробуем рассмотреть самые популярные варианты и оценить их минусы и плюсы.

Первый способ

Что у нас получается:

В плюсе – дешево, просто.

Второй способ

Обводной участок трубопровода или байпас. Придется немного отклонится от рекомендаций по монтажу и установить обратный клапан не вблизи насоса на магистрали, а на том участке где будет удобно пользоваться, в кессоне или в доме. В параллель к обратному клапану на магистраль устанавливается запорный кран. В нормальном режиме эксплуатации кран перекрыт и работает обратный клапан. Когда же настанет пора слить воду, то открыв кран на байпасе мы создаем обход клапана и вода стекает в скважину/колодец.

В минусе у нас – гидростатичекое давление столба воды в вертикальной части трубопровода полностью приходится на насосную часть. При значительной глубине установки насоса – этот фактор играет не маловажную роль, т.к. может заставить вращаться колеса насосной части в обратную сторону. В момент пуска насоса это может привести у его поломке. Т.е. такой вариант подходит только для систем с неглубокой установкой насоса.

В плюсе – дешево, надежно, удобно.

Третий способ

Плюсы – правильно сделанная система – это всегда комфортно, удобно и надежно.

Что такое обратный клапан

Исходя из названия нетрудно догадаться, что данный прибор пропускает некую субстанцию в одном направлении и блокирует ее движение в обратном. Клапан канализационный, это лишь наиболее известный вариант. Помимо канализации есть подобная запорная арматура, которая ставится на водопровод, отопление, вентиляционные системы и т.д.

Важно! В канализационной системе также устанавливается обратный воздушный клапан, он предназначен для нормализации давления в трубах, принцип действия у него тот же, но устройство несколько отличается.

Жидкостный и воздушный клапан для канализации работают по одному принципу

Зачем нужны обратные клапана

Жидкостный обратный клапан на канализацию ставится для защиты жилья от стоков. В многоэтажных домах канализационная система по большей части самотечная и если где-то возникает затор, все стоки, которые сливаются сверху, начинают заполнять стояк.

Дальше по принципу сообщающихся сосудов, как только стоки доходят до уровня ближайшего унитаза, из него начинает бить фонтан из всего, что слили сверху. Вот чтобы заблокировать зловонную жидкость, на выпускную трубу ставят обратный канализационный клапан.

Обратный клапан в канализации в квартире особенно актуален для жителей первых этажей

В накопительный резервуар дренажной системы ставится обратный клапан для канализации 110 мм

В старых домах крысы могут проникать в жилье через сливные трубы

Важно! Прежде чем купить обратный клапан для канализации обратите внимание на его цвет – наружная арматура оранжевого цвета, а затворы для внутреннего монтажа серые.

Обратный клапан наружной канализации оранжевый, а для внутренней, серый

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

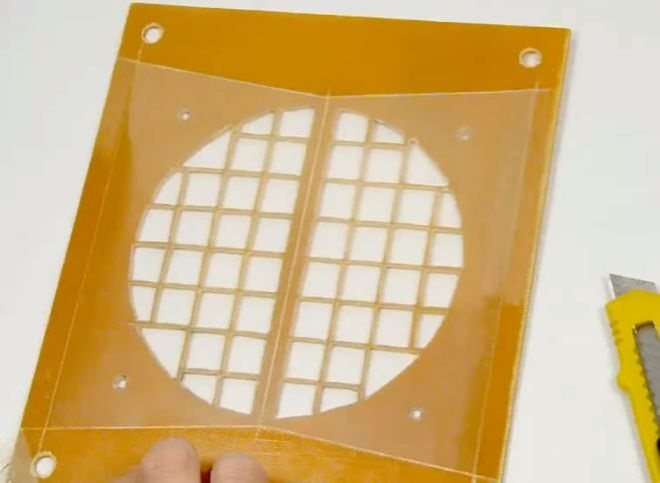

1. В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
2. По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
3. Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.

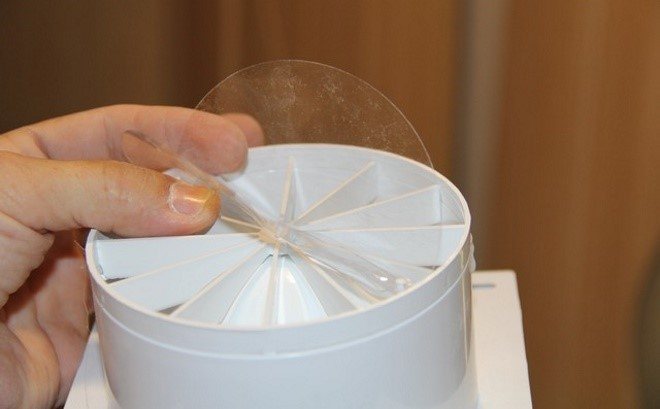

4. По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
5. Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

• Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
• При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.

Источник

Как выбрать обратный клапан для канализации 50 мм и более

При выборе типа устройства следует руководствоваться особенностями канализационной системы. В зависимости от этого подбираются размер обратного клапана для канализации, материал изготовления и диаметр раструба.

Размер обратного клапана подбирается в зависимости от типа канализационной системы

Выбирая конкретную модель, необходимо убедиться в надежности приспособления, которое должно быть изготовлено из прочного, стойкого к негативному воздействию агрессивной среды материала. Обратный клапан обязан легко монтироваться и быть простым в обслуживании. Лучшими в этом плане являются модели со съемной крышкой, которая необходима для чистки корпусных элементов.

Надежность работы автоматического механизма для перекрывания сечения трубопровода в момент обратного течения жидкости является гарантией долговечности приспособления. Следует отдавать предпочтение моделям с возможностью осуществления ручной регулировки на случай возникновения аварии.

Диаметр раструба подбирается исходя из размера трубопровода. Не стоит выбирать больший или меньший размер сечения устройства, поскольку понадобится использование переходников. Это нарушит слаженный механизм функционирования всей системы, снизив пропускную способность трубопровода. Однако обратный клапан 32 мм для канализации выбирается диаметром 50 мм, к нему подбираются необходимые переходники.

Возможные трудности

В процессе самостоятельного изготовления домашние мастера сталкиваются с рядом трудностей:

• Неправильный расчет прижимной силы. Пружину приходится укорачивать или, что более неприятно, навивать заново. Решается такая задача обычно подбором.
• Недостаточное качество обработки поверхности седла. Клапан не прижимается к нему полностью и пропускает воду. Решается путем шлифовки поверхности.
• Слишком высокое сопротивление потоку в условиях конкретной системы. Никак не решается, придется выбрать другой тип клапана или купить промышленный.

Самостоятельно изготовление обратного клапана послужит хорошей проверкой своих инженерных и слесарных навыков.

Источник

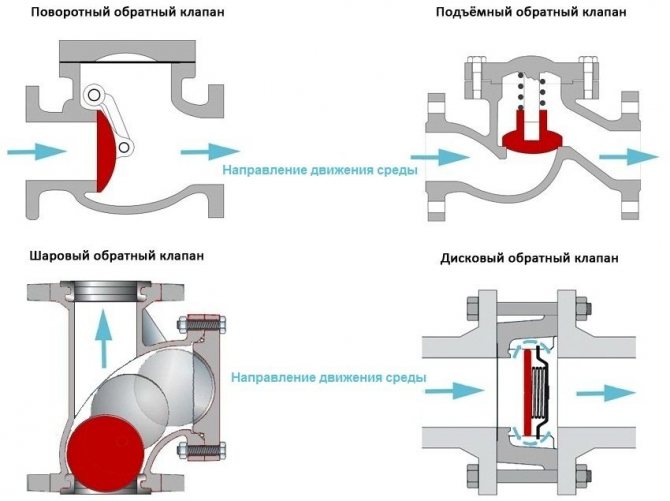

Виды канализационных клапанов

Как уже упоминалось, принцип действия такой арматуры везде одинаковый, а вот устройство может сильно отличаться, сейчас активно используются 4 вида конструкций:

Межфланцевые канализационные запоры

Клапан обратный межфланцевый заслужено считается самым компактным среди всех подобных запоров. Устройство монтируется внутрь трубы между двумя фланцами, соответственно не требует много места. Но с другой стороны, если такая арматура заклинит, то вам придется раскручивать часть системы, чтобы добраться до клапана.

Правильное и неправильное расположение клапана

Несмотря на то, что некоторые инженеры классифицируют клапаны на горизонтальные и вертикальные, профессионалы не рекомендуют устанавливать их на вертикальном участке трубопровода, т.к. это может привести к аварийной ситуации в вышерасположенной по стояку квартире.

Вертикально установленный обратный клапан гораздо быстрее аккумулирует частицы мусора, снижая пропускную способность трубы, приводя к повышению давления и разрыву.

Разрешено устанавливать обратный клапан:

Важно! На каком участке бы ни был установлен обратный клапан, его нужно монтировать только на горизонтальных участках трубопровода (на т.н. лежаках). Это не даст сточным водам в случае засора подниматься вверх по системе и проливаться через унитаз или ванну.

Другой важный момент: к клапану должен быть беспрепятственный доступ, чтобы сантехник имел возможность открыть крышку устройства и прочистить/отремонтировать его.

Рекомендуем ознакомиться: Как выбрать латунный шаровой кран водоразборный

Если по какой-то причине в квартире не удаётся установить стандартный клапан (устройство само по себе достаточно громоздкое и в маленьком санузле оно может занимать много места), можно установить компактный клапан-манжету, который устанавливается на выходной трубе унитаза.

Тонкости монтажа

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

Важно! В многоэтажных домах самостоятельная установка такого клапана может вызвать проблемы с эксплуатирующей компанией. Дело в том, что по СНиП 2.04.01 — 85 в подвале должен стоять обратный клапан с электроприводом и аварийным датчиком, чтобы при подтоплении сигнал шел на пульт диспетчеру. Простая арматура ставится только в помещениях с круглосуточным дежурством.

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

Совет! Не стоит ставить сюда гофру, в ней скапливается много мусора.

Схема подгонки переходного патрубка

Монтаж опорных металлических хомутов

Фиксация запорной арматуры на хомутах

Три вида фиксации арматуры

Аэратор для канализации

Если в доме больше 2 этажей и на каждом этаже есть сантехника, то система должна оборудоваться вентиляцией. Обычно свободный воздухообмен обеспечивает фановая труба, но бывают случаи, когда нет возможности ее установить и тогда монтируется аэрационный или вентиляционный клапан.

Важно! Если канализационную систему загерметизировать и оставить без вентиляции, то при спуске большого количества воды будет возникать перепад давления, в результате чего из сифонов и прочих гидрозатворов вода будет регулярно высасываться, что приведет к проникновению канализационных газов в помещение.

Воздушный обратный клапан установить проще, чем жидкостный. По правилам клапана диаметром от 100 мм врезается в систему на 30 см выше, верхнего отвода, к примеру, на раковину, но сейчас есть масса небольших моделей, которые устанавливаются рядом с унитазом или сифоном.

Как установить аэратор

Как работает воздушный канализационный клапан HL 900NECO и ему подобные

Аэрационный клапан можно сделать своими руками, ниже на фото дана инструкция по изготовлению такой арматуры.

Как сделать вентиляционный клапан своими руками

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

Установка обратного клапана в канализацию рекомендована жильцам первых этажей. Преимущественно выше 1-2 этажа канализационные нечистоты не поднимаются.

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.

место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Возможность изготовления своими руками

Глубокого финансового смысла самостоятельное изготовление клапанов не имеет- покупка комплектующих обойдется чуть ли не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного изготовления деталей устройства.

Чаще всего домашние мастера делают клапаны своими руками, чтобы проверить свои силы в конструировании и сборке. Делают также нестандартные затворы для домашних технологических установок для изготовления напитков или аквариумных систем фильтрации и аэрации. Далее будет рассмотрена конструкция и технология изготовления затворов:

• Шаровой для воды.
• Гравитационный шаровой для воды.
• Тарельчатый.
• Лепестковый для вентиляции.

Рисунок 3. Устройство лепесткового воздушного клапана
*

Конструкции выбраны несложные, технология не требует применения дорогостоящего оборудования. Сделать несложный обратный клапан в домашней мастерской вполне реально. Достаточно владеть слесарными навыками на среднем уровне.
