Варианты устройства вентилируемого фасада

Вентилируемые фасады становятся популярными благодаря своим уникальным свойствам. В этой статье рассмотрим технологию устройства вентилируемого фасада без утеплителя, что упрощает конструкцию и снижает затраты на материалы. Облицовка клинкерным кирпичом, керамогранитом, сайдингом и композитными панелями обеспечивает эстетическую привлекательность и долговечность фасада. Эта информация будет полезна строителям, архитекторам и владельцам зданий, стремящимся оптимизировать свои проекты.

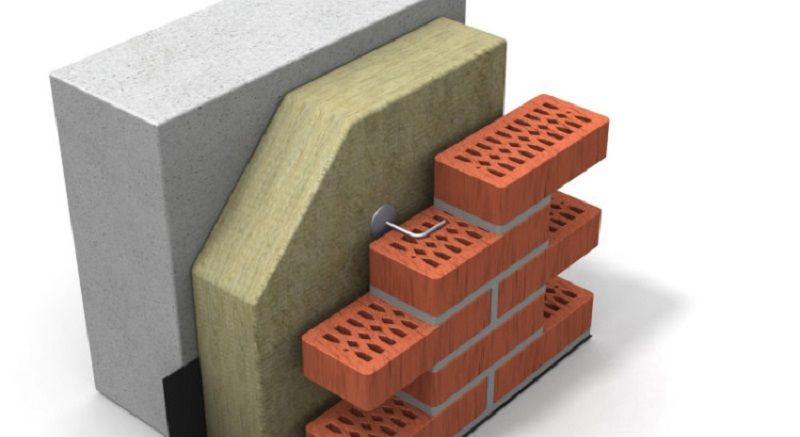

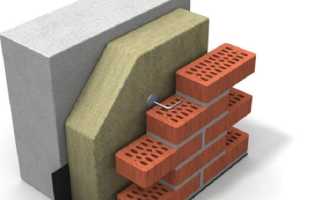

Облицовка кирпичом

Вентилируемый фасад из кирпича представляет собой надежную и проверенную технологию, которая используется как в процессе строительства, так и при проведении реконструкции. В данном случае облицовка осуществляется с помощью клинкерного кирпича, который устанавливается с отступом от основной стены не менее 2 см. Клинкерный кирпич отличается высокой прочностью, низким уровнем водопоглощения и повышенной морозостойкостью, что позволяет ему служить более 100 лет. Благодаря своей кислотоустойчивости и выдающимся эксплуатационным характеристикам, клинкерная облицовка является идеальным решением для условий с агрессивной средой.

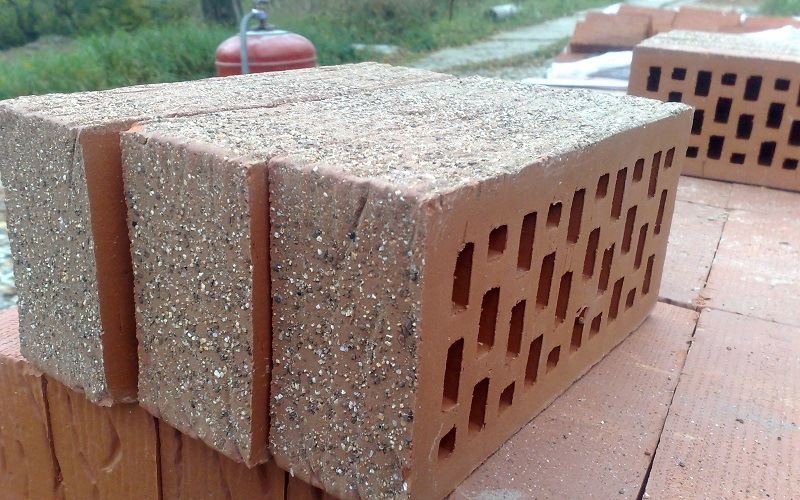

Помимо своих эксплуатационных качеств, этот материал также обладает декоративными свойствами. Лицевая сторона клинкерного кирпича может иметь как идеально гладкую, так и текстурированную поверхность, предлагая широкий выбор вариантов для оформления.

Эксперты в области архитектуры и строительства отмечают, что вентилируемые фасады становятся все более популярными благодаря своей эффективности и эстетическим качествам. Существует несколько вариантов их устройства, каждый из которых имеет свои преимущества. Например, использование алюминиевых кассет позволяет создать современный и стильный внешний вид, а также обеспечивает легкость конструкции. Другим вариантом являются композитные панели, которые отличаются высокой прочностью и устойчивостью к внешним воздействиям. Специалисты также подчеркивают важность правильной организации вентиляционного зазора, что способствует улучшению теплоизоляции и предотвращает образование конденсата. Важно учитывать климатические условия и архитектурные особенности здания при выборе конкретного решения, чтобы обеспечить долговечность и функциональность фасада.

Фасадная подсистема, вентилируемый фасад вертикального-горизонтальный вариант.

Особенности монтажа

Клинкерный кирпич укладывается в один ряд на пастель с отступом от основной стены на 2-4 см. При этом необходимо учитывать ширину фундамента, которую следует проектировать больше на ширину кирпича и воздушного зазора. Облицовочный слой, хоть и не выполняет несущей функции, в процессе эксплуатации будет подвергаться ветровым нагрузкам. Поэтому лицевую кладку необходимо связать с основной конструкцией. Сегодня для этого применяются специальные элементы из нержавеющей стали или из полимерных материалов, но до недавнего времени обычно использовали оцинкованную проволоку. Хотя проволоку успешно применяют и по сей день.

При строительстве кладка оградительных стен и облицовочного слоя ведется одновременно. Перевязка осуществляется по мере возведения через каждые 4 ряда, закладывая в швы поперечные отрезки проволоки. Кладка клинкерного кирпича производится на специальный раствор, который при затвердевании имеет характеристики по водопоглощению и морозостойкости близкие к клинкеру.

В первом нижнем и верхнем ряду каждый 5-6 вертикальный шов не заполняется раствором, чтобы оставить отдушины для циркуляции воздуха. Для того чтобы в полость стены не попадали насекомые, отдушины закрываются вентиляционными сетками.

Интересные факты

Вот несколько интересных фактов о вариантах устройства вентилируемого фасада:

1. Многообразие материалов: Вентилируемые фасады могут быть выполнены из различных материалов, включая керамику, металл, композитные панели, древесину и даже стекло. Это позволяет архитекторам и дизайнерам создавать уникальные и эстетически привлекательные здания, которые могут гармонично вписываться в окружающую среду.

2. Энергоэффективность: Вентилируемые фасады способствуют улучшению теплоизоляции зданий. За счет воздушного зазора между стеной и облицовкой создается естественная вентиляция, что помогает снижать затраты на отопление и кондиционирование. Это делает такие фасады популярными в современных энергосберегающих проектах.

3. Защита от внешних факторов: Вентилируемые фасады обеспечивают защиту от влаги, ультрафиолетового излучения и механических повреждений. Благодаря системе вентиляции, конденсат, образующийся на внутренней стороне фасада, эффективно удаляется, что предотвращает развитие плесени и гниения, увеличивая срок службы здания.

Навесной вентилируемый керамический фасад

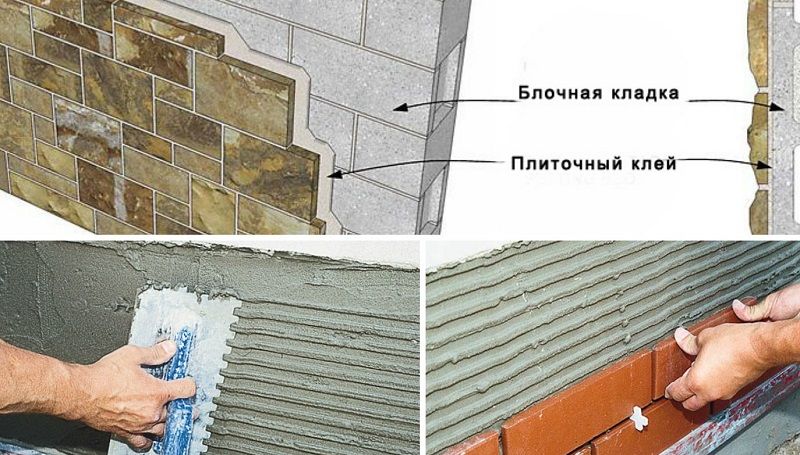

Обкладка старого фасада

Для облицовки устаревшего фасада клинкерным кирпичом важно заранее продумать, на какую основу он будет опираться. Наиболее доступным и экономичным вариантом является увеличение ширины цоколя. Важно убедиться в достаточной прочности существующей цокольной кладки, к которой будет осуществляться привязка. Для этого можно обратиться в специализированную строительную организацию для проведения экспертизы.

Первым шагом необходимо демонтировать отмостку. Затем в цоколе сверлят отверстия, в которые устанавливают арматурные костыли. К ним приваривают арматурный каркас, после чего устанавливают опалубку и заливают бетоном.

Старая стена не требует выравнивания, достаточно лишь заделать крупные трещины и обработать всю поверхность грунтовкой. Для соединения облицовочного слоя с основной конструкцией используют шпильки, которые фиксируются с помощью анкеров.

В домах с устаревшей конструкцией, где цокольная часть стены потеряла значительную несущую способность, привязываться к ней не рекомендуется. В таком случае необходимо выкопать траншею по периметру здания на глубину старого фундамента и залить бетоном недостающую часть для надежной опоры облицовочной кладки.

Навесные вентилируемые фасады

Это сравнительно новая технология, изначально разработанная для реконструкции старых зданий, сегодня получила широкое распространение и в новостроях. Исходя из того, что кирпичные и железобетонные стены имеют значительный запас прочности, облицовка просто навешивается на них, а зазор выдерживается за счет применяемых крепежных элементов. Конструкция каркасов или кронштейнов различается. Обычно все элементы и облицовка производятся индивидуально.

Подсистема для вентилируемых фасадов: виды профиля для обшивки дома.

Навесная кладка из клинкерного кирпича

Существует еще один метод облицовки старой поверхности клинкером. Применение данной техники возможно только после тщательного анализа несущей способности стен и фундаментов, так как они будут подвергаться дополнительной нагрузке.

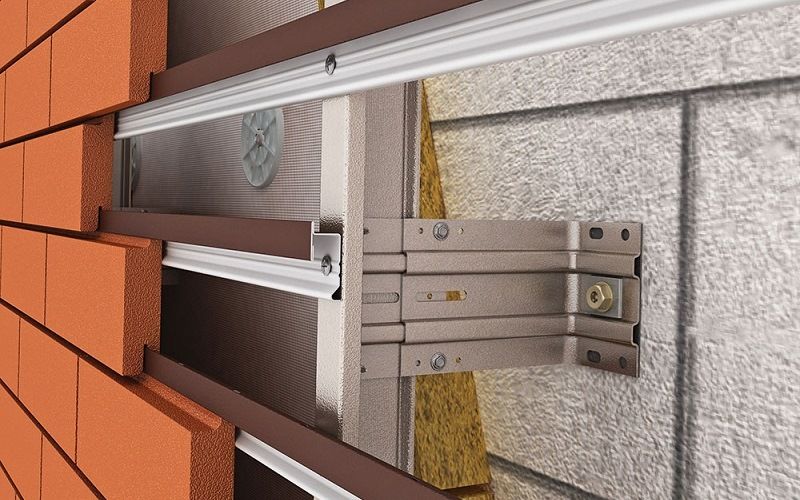

Для выполнения подвесной кладки используется система JVA+®. Конструкция включает консольные кронштейны, которые формируют уголок, служащий опорой для облицовочного слоя. Эти кронштейны фиксируются на направляющем профиле, который, в свою очередь, надежно прикрепляется к нижней части стены с помощью анкерных болтов. При облицовке многоэтажных зданий для каждого нового этажа к стене добавляется дополнительный ряд кронштейнов, конструкция которых имеет свои особенности. В этом случае кирпичи опираются не на всю поверхность, а лишь на края, что позволяет соединять их с предыдущим рядом с помощью вяжущего раствора.

Облицовка клинкерной плиткой

Клинкерная плитка стала отличной альтернативой кирпичу. Визуально фасад, облицованный такой плиткой, невозможно отличить от кирпичной кладки. Обычная клинкерная плитка укладывается на стену на плиточный клей для наружных работ, но для вентилируемых фасадов она отличается, а монтаж исключает мокрые процессы.

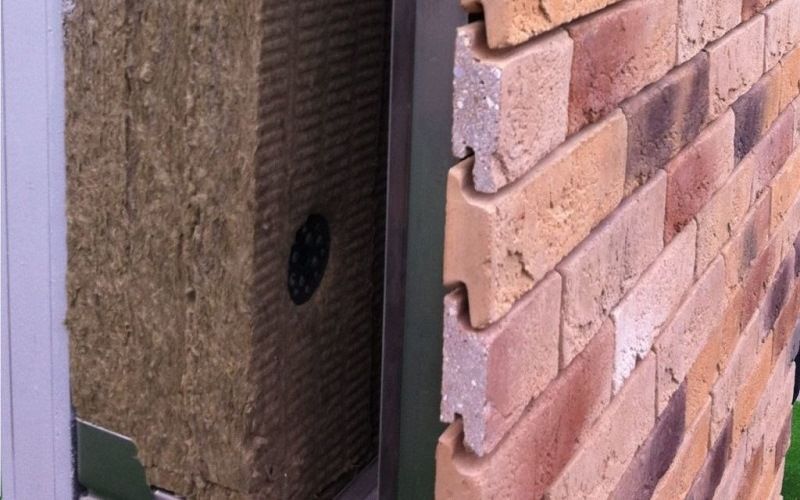

Плитка для подвесного крепления имеет специальные пазы на тыльной стороне или же пазогребневую конструкцию горизонтальных торцов. Крепится плитка на каркас. Для пазовой конструкции применяются вертикальные профили, на которых с расчетным шагом располагаются горизонтальные штыри. Сначала крепятся кронштейны, а к ним профиля. Плитка навешивается на штыри, предусмотренными пазами.

Плитка с пазогребневой конструкцией закрепляется на горизонтальные профили, имеющие пазы и гребни. Все элементы каркаса выполняются из нержавеющей или оцинкованной стали, толщиной 2 мм.

Фасад из керамогранита

Вентилируемый фасад, выполненный из керамогранита, также создается с использованием подвесной технологии на каркасной основе. Однако в отличие от предыдущих методов, керамогранитные плиты не имеют технологических пазов или отверстий и по своему виду не отличаются от плит, укладываемых на клеевой раствор. Монтаж вентилируемого фасада из керамогранита позволяет использовать плиты различных размеров, ограниченные только по толщине. Все швы между плитами остаются открытыми, что может снизить защитные свойства облицовки. Данный метод чаще всего применяется в сочетании с теплоизоляцией, как правило, «дышащей» (например, минеральными плитами), чтобы не нарушить принцип аэрации.

Процесс установки вентилируемого фасада из керамогранита включает в себя монтаж вертикальных профилей из нержавеющей стали и последующее крепление плит с помощью кляммеров.

Сначала необходимо точно разметить места для крепления кронштейнов, чтобы обеспечить вертикальность линии и при этом убедиться, что каждая точка находится на поверхности кирпича, избегая попадания на швы.

Этапы установки навесного керамогранита:

• установка кронштейнов с использованием анкерных дюбелей;
• монтаж направляющих профилей с регулируемыми удлинителями;
• выравнивание по вертикали и фиксация заклепками;
• установка углового профиля;
• монтаж концевых кляммеров;
• установка керамогранитной плитки с применением рядового левого кляммера.

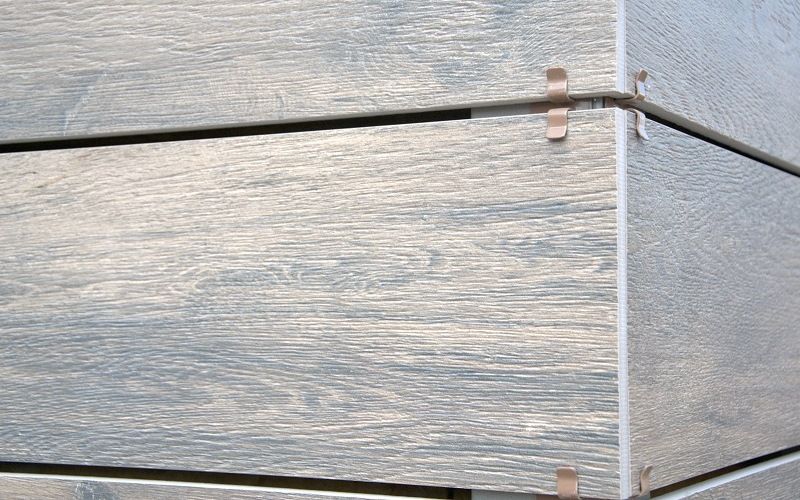

В этой конструкции каждая плитка фиксируется четырьмя зажимами кляммеров. Они располагаются на стыке четырех плиток, и каждый из них, имея 4 зажима, удерживает 2 плитки из нижнего ряда сверху и 2 плитки из верхнего ряда снизу.

Сайдинг

Наиболее простая и недорогая облицовка выполняется сайдингом. Это виниловые панели, имитирующие доску. За счет легковесности конструкции, сайдингом можно покрыть любые дома, причем без предварительных расчетов несущей способности стен и фундаментов.

Технология монтажа вентилируемого фасада из сайдинга также относится к навесным конструкциям, выполняемым на каркас. В качестве каркаса на стену крепятся вертикальные планки. Для стены можно применять монтажные рейки или оцинкованные стоечные профили для гипсокартона. Обычно такой каркас называют «обрешетка».

Важно! Цокольный сайдинг не рекомендуется монтировать на деревянные планки, так как от сырости натуральная древесина искривляется.

При монтаже обрешетки планки сначала крепятся возле углов, а затем по всей стене с шагом не меньше 40 см. Зазор между стеной и каркасом регулируется подвесами, на которые закрепляются профиля. При установке обрешетки все рейки нивелируются вертикально в одной плоскости. Таким образом, зазор может получиться не везде одинаковый, поэтому допускается присоединение планки/профиля вплотную к стене, что обеспечит минимальный зазор на толщину планки.

После готовности обрешетки монтаж сайдинга начинается с аксессуаров и наличников. В первую очередь устанавливаются внешние и внутренние углы с шагом крепления 20 см. Затем крепятся вертикальные H‒профили, которые служат для стыковки панелей сайдинга. Поверх цокольного отлива устанавливается горизонтальный стартовый профиль. В углу между стеной и отвесом крыши устанавливается молдинг. Для окон и дверей также предусмотрены аксессуары и наличники, которые тоже нужно установить до монтажа панелей. Виниловые панели просто защелкиваются в угловые элементы конструкции и закрепляются в каждой планке обрешетки пресс-шайбами.

Важно! Для креплений во всех элементах предусмотрены продолговатые отверстия, а для компенсации линейного расширения под воздействием перепадов температур закручивать пресс-шайбы рекомендуется не очень плотно.

Композитные панели

Вентилируемые фасады из композитных панелей стали одной из наиболее популярных технологий в современном строительстве. В условиях растущего интереса к быстровозводимым каркасным зданиям, облицовка композитными панелями полностью отвечает современным требованиям. Эти панели применяются как для каркасных, так и для традиционных кирпичных, панельных и монолитных зданий, как жилого, так и общественного назначения.

Алюкобонд представляет собой облицовочную панель, имеющую пустотелую структуру и доступную в квадратной или прямоугольной форме. В качестве композитного материала используется наружная оболочка из хроматированного алюминия с наполнителем из полиэтилена высокого давления. С внешней стороны панели обрабатываются по современным технологиям или покрываются поливинилиденфторидом, что обеспечивает их долговечность — срок службы может превышать 25 лет без изменения яркости цвета. В новых моделях появились панели с уникальным нанопокрытием, которое обладает отталкивающим эффектом к различным загрязнениям, включая краски. Например, граффити, нанесенное из аэрозольного баллончика, можно легко удалить с помощью обычной воды.

Технология установки навесных вентилируемых фасадов из композитных материалов может быть адаптирована под конкретные проекты, так как разрабатывается индивидуально для каждого объекта. Размеры и форма панелей также могут быть изготовлены по специальному заказу. Одной из отличительных особенностей монтажа являются пазы, которые позволяют соединять соседние панели в замок. Благодаря этой технологии, вентилируемые фасады из алюкобонда выделяются быстрыми сроками установки. Это достигается благодаря наличию полностью готового комплекта всех необходимых элементов, которые проектируются и производятся на заводе. На объекте все части фасада собираются как конструктор, без необходимости в подгонке или дополнительной обработке.

Вентилируемые фасады из стекла

Вентилируемые фасады из стекла представляют собой современное и эстетически привлекательное решение для оформления зданий. Они обеспечивают не только высокие эксплуатационные характеристики, но и позволяют создавать уникальные архитектурные образы. Основные компоненты таких фасадов включают стеклянные панели, каркасные системы, а также элементы крепления и теплоизоляции.

Одним из ключевых преимуществ стеклянных вентилируемых фасадов является их способность обеспечивать естественное освещение внутренних помещений. Стекло, используемое в таких конструкциях, может быть как прозрачным, так и матовым, что позволяет регулировать уровень светопроницаемости и приватности. Кроме того, современные технологии обработки стекла позволяют создавать различные эффекты, такие как тонирование, зеркальная поверхность или использование фотогальванических элементов для выработки электроэнергии.

Стеклянные фасады также обладают высокой прочностью и устойчивостью к внешним воздействиям. Для их изготовления используется закаленное или ламинированное стекло, что значительно увеличивает его долговечность и безопасность. В случае разрушения стеклянные панели распадаются на мелкие кусочки, что минимизирует риск травм.

Система вентилируемого фасада из стекла включает в себя каркас, который может быть выполнен из алюминия или стали. Алюминиевые конструкции легкие и устойчивые к коррозии, что делает их идеальными для использования в условиях повышенной влажности. Стальные каркасы, в свою очередь, обеспечивают дополнительную прочность и могут быть использованы в более крупных и тяжелых конструкциях.

Крепление стеклянных панелей к каркасу осуществляется с помощью специальных элементов, таких как зажимы, анкеры или клипсы. Эти элементы обеспечивают надежную фиксацию и позволяют компенсировать тепловые деформации, что особенно важно для стеклянных фасадов, подверженных температурным колебаниям.

Вентилируемые фасады из стекла также способствуют улучшению теплоизоляции зданий. Между стеклянной панелью и теплоизоляционным слоем образуется воздушный зазор, который обеспечивает естественную вентиляцию. Это позволяет избежать накопления влаги и конденсата, что, в свою очередь, предотвращает образование плесени и грибка.

Кроме того, такие фасады могут быть дополнены различными системами автоматизации, включая жалюзи, солнцезащитные экраны и системы управления климатом. Это позволяет не только улучшить комфорт внутри помещений, но и снизить затраты на отопление и кондиционирование.

В заключение, вентилируемые фасады из стекла являются универсальным решением, которое сочетает в себе эстетические, функциональные и эксплуатационные преимущества. Они подходят как для новых зданий, так и для реконструкции существующих, обеспечивая современный вид и высокую энергоэффективность.

Стеклянные панели и их преимущества

Стеклянные панели являются одним из самых современных и эстетически привлекательных решений для устройства вентилируемого фасада. Они обеспечивают не только высокую степень защиты здания от внешних факторов, но и придают ему уникальный внешний вид. Рассмотрим подробнее преимущества стеклянных панелей в контексте вентилируемых фасадов.

1. Эстетика и разнообразие дизайна: Стеклянные панели доступны в различных цветах, текстурах и отделках, что позволяет архитекторам и дизайнерам реализовывать самые смелые идеи. Прозрачные, матовые, тонированные или зеркальные стеклянные поверхности могут быть использованы для создания уникальных визуальных эффектов, которые подчеркивают индивидуальность здания.

2. Светопропускание: Одним из главных преимуществ стеклянных фасадов является их способность пропускать естественный свет. Это создает комфортные условия внутри помещений, снижая потребность в искусственном освещении и, как следствие, экономя электроэнергию. Кроме того, естественное освещение положительно влияет на психологическое состояние людей, находящихся в здании.

3. Энергоэффективность: Современные стеклянные панели могут быть оснащены специальными энергосберегающими покрытиями, которые уменьшают теплопотери зимой и защищают от перегрева летом. Это позволяет значительно снизить затраты на отопление и кондиционирование воздуха, что делает такие фасады более экономичными в эксплуатации.

4. Устойчивость к внешним воздействиям: Стекло, используемое в вентилируемых фасадах, обычно обладает высокой прочностью и устойчивостью к механическим повреждениям, ультрафиолетовому излучению и атмосферным воздействиям. Это обеспечивает долговечность и надежность конструкции, минимизируя необходимость в частом ремонте и обслуживании.

5. Простота монтажа: Стеклянные панели могут быть установлены с использованием различных систем крепления, что упрощает процесс монтажа. Современные технологии позволяют быстро и эффективно монтировать стеклянные фасады, что сокращает сроки строительства и снижает затраты на labor.

6. Устойчивость к загрязнениям: Современные стеклянные панели часто имеют специальное покрытие, которое предотвращает накопление грязи и облегчает процесс очистки. Это позволяет сохранять эстетический вид фасада на протяжении длительного времени без необходимости частого мытья.

7. Экологичность: Стекло является полностью перерабатываемым материалом, что делает его более экологически чистым выбором по сравнению с другими строительными материалами. Использование стеклянных панелей в фасадах способствует снижению углеродного следа здания и его воздействия на окружающую среду.

Таким образом, стеклянные панели представляют собой не только эстетически привлекательное, но и функциональное решение для вентилируемых фасадов. Их преимущества делают их популярным выбором среди архитекторов и застройщиков, стремящихся создать современные и энергоэффективные здания.

Монтаж и крепление стеклянных фасадов

Монтаж стеклянных фасадов представляет собой сложный процесс, требующий высокой квалификации специалистов и тщательной подготовки. Основной задачей при установке стеклянных фасадов является обеспечение надежности, долговечности и эстетической привлекательности конструкции. Важно учитывать как технические, так и дизайнерские аспекты, чтобы достичь оптимального результата.

Перед началом монтажа необходимо провести детальное проектирование, которое включает в себя выбор типа стекла, его толщины, а также определение системы крепления. Стеклянные фасады могут быть выполнены из различных типов стекла, таких как закаленное, триплекс или стекло с низким коэффициентом теплопередачи. Выбор материала зависит от климатических условий, назначения здания и его архитектурного стиля.

Существует несколько основных систем крепления стеклянных фасадов:

• Крепление на алюминиевых профилях: Это наиболее распространенный метод, который обеспечивает надежную фиксацию стеклянных панелей. Алюминиевые профили могут быть как видимыми, так и скрытыми, что позволяет создавать различные визуальные эффекты.
• Крепление с использованием точечных креплений: Этот метод позволяет минимизировать количество видимых элементов крепления, создавая эффект «парящего» стекла. Точечные крепления могут быть выполнены из нержавеющей стали или другого коррозионностойкого материала.
• Стеклянные фасады на фреймах: В этом случае стеклянные панели устанавливаются в предварительно собранные металлические или алюминиевые каркасы. Такой подход обеспечивает дополнительную жесткость конструкции и упрощает монтаж.

При монтаже стеклянных фасадов необходимо соблюдать ряд технологических требований:

1. Подготовка основания: Основание должно быть ровным и прочным, чтобы избежать деформации стеклянных панелей. Необходимо провести предварительные замеры и выровнять поверхность.
2. Установка крепежных элементов: Крепежные элементы должны быть установлены с учетом всех нагрузок, которые будут действовать на фасад. Это включает в себя как статические, так и динамические нагрузки.
3. Монтаж стеклянных панелей: Стеклянные панели устанавливаются с использованием специализированного оборудования, которое позволяет точно позиционировать и фиксировать их на месте. Важно следить за тем, чтобы между панелями оставались необходимые зазоры для термического расширения.
4. Герметизация швов: После установки стеклянных панелей необходимо произвести герметизацию швов, чтобы предотвратить попадание влаги и обеспечить теплоизоляцию. Для этого используются специальные герметики, которые обладают высокой адгезией и устойчивостью к внешним воздействиям.

Завершив монтаж, важно провести контроль качества, который включает в себя проверку герметичности, устойчивости к нагрузкам и визуального оформления. Регулярное обслуживание стеклянных фасадов также играет важную роль в их долговечности. Рекомендуется проводить чистку и осмотр фасадов не реже одного раза в год, чтобы выявить возможные повреждения и предотвратить их дальнейшее развитие.

Таким образом, монтаж и крепление стеклянных фасадов требует комплексного подхода и учета множества факторов. Правильный выбор материалов и технологий, а также соблюдение всех этапов монтажа обеспечат надежность и долговечность конструкции, а также ее эстетическую привлекательность.

Вопрос-ответ

Какие материалы используются для создания вентилируемого фасада?

Для устройства вентилируемого фасада могут использоваться различные материалы, такие как керамогранит, композитные панели, металл, дерево и минеральные плиты. Выбор материала зависит от желаемого эстетического эффекта, климатических условий и бюджета проекта.

Каковы преимущества вентилируемого фасада?

Вентилируемый фасад обеспечивает отличную теплоизоляцию, защищает от влаги и конденсата, а также способствует естественной вентиляции, что улучшает микроклимат внутри помещения. Кроме того, такой фасад может значительно продлить срок службы здания и снизить затраты на отопление и кондиционирование.

Как осуществляется монтаж вентилируемого фасада?

Монтаж вентилируемого фасада включает несколько этапов: подготовка основания, установка каркаса, монтаж теплоизоляции, установка вентилируемого зазора и крепление облицовочных материалов. Важно соблюдать технологию и использовать качественные материалы для обеспечения долговечности конструкции.

Советы

СОВЕТ №1

При выборе материалов для вентилируемого фасада обращайте внимание на их теплоизоляционные свойства. Это поможет не только сохранить тепло в зимний период, но и снизить затраты на отопление.

СОВЕТ №2

Обязательно учитывайте климатические условия вашего региона. Например, в районах с высокой влажностью стоит выбирать материалы, устойчивые к гниению и плесени, чтобы продлить срок службы фасада.

СОВЕТ №3

Не забывайте о правильной установке вентиляционных зазоров. Они необходимы для обеспечения циркуляции воздуха и предотвращения накопления влаги, что может привести к повреждению конструкции.

СОВЕТ №4

Регулярно проводите осмотр и обслуживание вентилируемого фасада. Это поможет выявить возможные проблемы на ранней стадии и избежать дорогостоящего ремонта в будущем.
