Схемы подключения трехфазного электродвигателя в сеть 220В

С асинхронным двигателем сталкивался практически каждый человек. Они устанавливаются в большое количество бытовой техники, а также рабочего электроинструмента. Однако часть моторов подключаются только через трехфазный провод.

Асинхронные двигатели – это надежные и практичные моторы, которые применяются повсеместно. Они малошумные и обладают неплохой производительностью. В данной статье будут показаны основные принципы работы трехфазных электродвигателей, схема подключения в сеть 220В, а также различные хитрости при работе с ними.

Что такое трехфазный ток?

Большинство асинхронных двигателей работает от трехфазной сети, поэтому изначально рассмотрим понятие трехфазного тока. Трехфазный ток или трехфазная система электрических цепей – это система, состоящая из трех цепей, в которой действуют электродвижущие силы (ЭДС) одинаковой частоты, сдвинутые по фазе друг относительно друга на 1/3 периода(φ=2π/3) или 120°.

Большинство производственных генераторов построено на основе трехфазной генерации тока. По сути, в них используют три генератора переменного тока, которые располагаются относительно друг друга под углом 120°.

Схема с тремя генераторами предполагает, что из данного устройства будут выводиться 6 проводов (по два на каждый генератор переменного тока). Однако на практике видно, что бытовые, да и промышленные сети приходят к потребителю в виде трех проводов. Это делается в целях экономии электропроводки.

Катушки генераторов соединяют таким образом, что на выходе получается 3 провода, а не 6. Также данная коммутация обмоток генерирует ток мощностью 380В, вместо привычных 220В. Именно такую трехфазную сеть привыкли видеть все пользователи.

ИНФОРМАЦИЯ: Первая система трехфазного тока на шести проводах была изобретена Николой Тесла. Позже ее усовершенствовал и развил М. О. Доливо-Добровольский, который впервые предложил четырех и трех проводную систему, а также провел череду экспериментов, где выявил ряд преимуществ данной коммутации.

Большинство асинхронных двигателей работают от трехфазной сети. Рассмотрим подробнее, как устроена работа данных агрегатов.

Как правильно подобрать конденсаторы?

Чтобы получить надёжную работу трёхфазного асинхронного двигателя в однофазной электросети конденсаторы надо правильно выбрать. При этом надо помнить о том, что величина 220 В напряжения однофазной электрической сети это величина условная, поскольку реально напряжение изменяется от нуля и до амплитудного значения, которое больше чем 220 В и равно примерно 310 В, то есть больше в 1,42 раза. Но реальные величины напряжения могут быть ещё больше. А поскольку для конденсатора существует номинальное напряжение, его величина при работе от электросети должна быть выбрана с небольшим запасом. Желательно использовать конденсаторы с номинальным напряжением 350 В.

Если нашёлся асинхронный движок предназначенный для трёхфазной электросети в которой величина фазного напряжения меньше 220 В вместо схемы «треугольник» надо применить схему «звезда». Конденсаторы также будут для такого варианта с иными величинами ёмкости применительно к мощности движка. Она является паспортной величиной и всегда указывается в сопроводительной документации к электродвигателю и обычно есть на его металлическом ярлыке, расположенном на корпусе (на шильдике). По величине мощности легко определить силу тока в номинально нагруженном движке. Для этого делится его мощность в Ваттах на 220.

Читать также: Можно ли подключить видеокамеру к компьютеру

Полученное значение умножается на коэффициент 12,73 для схемы «звезда» и на коэффициент 24 для схемы «треугольник». В результате получается ёмкость в микрофарадах. Ёмкость конденсаторов при запуске двигателя суммируется из двух конденсаторов. Дополнительный конденсатор подбирается опытным путём по запуску нагруженного движка. При опытах надо быть предельно аккуратным в обращении с заряженными конденсаторами. Поскольку рекомендуется применять различные модели металло- бумажных конденсаторов, они долго удерживают заряд. Поэтому рекомендуется припаять к клеммам конденсаторов резисторы с сопротивлением 3 – 5 кОм для ускорения их разряда.

Важно запомнить, что при подключении электродвигателя 380 В на 220 В стандартных решений нет. Всегда приходится идти на эксперимент. Его надо выполнять при строгом соблюдении мер безопасности.

В домашнем хозяйстве на участке нередко приходится пользоваться электродвигателями, которые работают от трехфазной сети на 380 вольт. И если три фазы к участку подведены, то проблем с подключением электрического мотора не возникает.

А что делать в том случае, если на участок заходят всего два провода (ноль и фаза), то есть на участок подается однофазное напряжение 220 вольт? Выход один – провести подключение электродвигателя 380 на 220 В, для чего можно воспользоваться разными схемами.

Схема подключения трехфазного двигателя к однофазной сети.

Сразу же оговоримся, что оптимальный вариант подключение электрического двигателя, работающего на 380В, к трехфазной сети. Это обеспечит и номинальную мощность прибора, и номинал вращения, отсюда и эффективность работы агрегата. Поэтому любое вмешательство в параметры создает условия снижения качества эксплуатации.

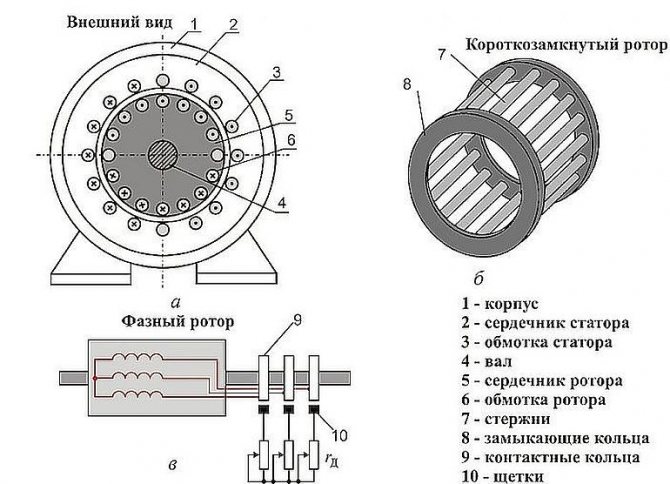

Устройство асинхронного двигателя

Начнем с внутренней архитектуры мотора. Внешне устройство трехфазного асинхронного двигателя практически ничем не отличается от других электромоторов. Пожалуй, единственное отличие, бросающиеся в глаза – это более толстый провод питания. Основные отличия спрятаны от глаз потребителя под металлическим кожухом мотора.

Вскрыв коробку управления (место, куда заходят провода питания), можно увидеть 6 вводов проводов. Их подсоединяют двумя способами, в зависимости от того, какие характеристики нужно получить от данного мотора. Подробнее о способах коммутации трехфазных асинхронных двигателей будет рассказано ниже.

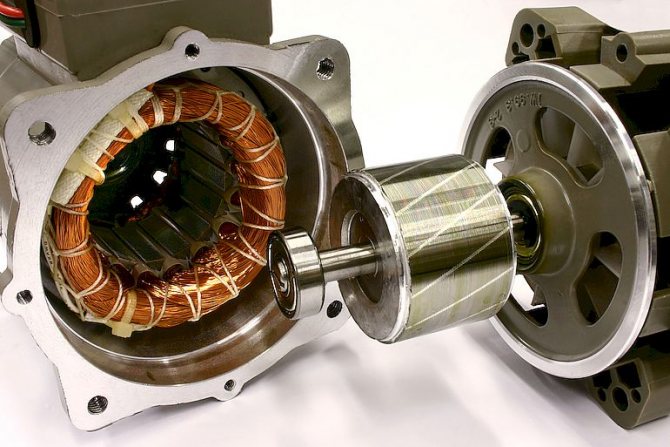

Сняв защитный металлический кожух, можно увидеть рабочую часть мотора. Он состоит из:

• вала;
• подшипниковых узлов;
• статора;
• ротора.

Основные компоненты мотора – это статор и ротор. Именно они приводят двигатель в движение.

Разберем строение данных компонентов в трехфазном асинхронном двигателе:

1. Статор. Имеет форму цилиндра, обычно состоит из листов стали. Вдоль листов располагаются продольные пазы, в которых находятся обмотки статора, изготовленные из обмоточного провода. Оси каждой обмотки расположены относительно друг друга под углом 120°. Концы обмоток соединяют методом треугольника или звезды.
2. Ротор или сердечник мотора. Это цилиндрический узел, набранный из металлических пластин, между которыми располагаются алюминиевые стержни. По краям цилиндра конструкция замыкается накоротко торцевыми кольцами. Второе название ротора асинхронного двигателя – беличья клетка. В двигателях большой мощности вместо алюминия может применяться медь.

Теперь стоит разобраться, на каких принципах построена работа асинхронного трехфазного двигателя.

Данные двигателя

На что стоит обратить внимание при включении в однофазную сеть 3ех фазных электродвигателей:

• полезная мощность снижается до 70–80%,
• при рабочих значениях 380/220,Ỵ/Δ, подключать на одну фазу нужно треугольником. При соединении звездой не будет максимальной мощности,
• если на шильде указано только одно значение – 380В, звезда, тогда придется двигатель разбирать, чтобы сделать переключение на треугольник, что не совсем удобно. При возможности стоит поискать другой двигатель.

Реверс в однофазной сети

Чтобы сделать реверс такого двигателя, подключенного к однофазной сети, нужно пусковой конденсатор переключить на другую обмотку. Делать это необходимо при снятом напряжении питания, и включать его только после полной остановки ротора. Это самая простая схема реверсирования.

Существуют и другие варианты решения этой проблемы, но они более сложные и дорогостоящие.

Как видно из вышесказанного, трехфазные асинхронники – это довольно универсальные электрические машины. Они хорошо зарекомендовали себя в работе, их можно включать не так, как записано в паспорте, а также в зависимости от варианта исполнения, могут работать в самых разных условиях.

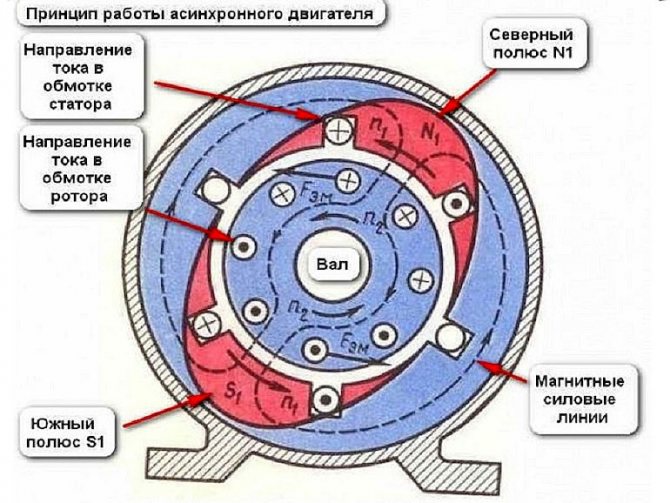

Принципы работы трехфазных асинхронных двигателей

Трехфазный асинхронный двигатель работает за счет магнитных полей, которые создаются на обмотках статора. Токи, проходящие через каждую обмотки, имеют сдвиг в 120° относительно друг друга во временной и пространственной характеристике. Таким образом, совокупный магнитный поток на трех контурах является вращающим.

На обмотках статора образуется замкнутая электрическая цепь. Она взаимодействует с магнитным полем статора. Так появляется пусковой момент двигателя. Он стремится повернуть ротор в направлении вращения магнитного поля статора. Со временем пусковой момент подходит к значению тормозного момент ротора, после чего он превышает его и ротор приводится в движение. В этот момент возникает эффект скольжения.

ИНФОРМАЦИЯ: Скольжение — это величина, которая показывает, насколько синхронная частота магнитного поля статора больше, чем частота вращения ротора, в процентном соотношении.

Рассмотрим данный параметр в разных ситуациях:

1. На холостом ходу. Без нагрузки на валу скольжение имеет минимальное значение.
2. При нарастающей нагрузке. С увеличением статического напряжения величина скольжения растет и может достигнуть критического значения. В случае, если мотор превысит данный показатель, может произойти «опрокидывание» двигателя.

Параметр скольжения находится в диапазоне от 0 до 1. У асинхронных двигателей общего назначения данный параметр составляет 1-8%.

Когда наступает равновесие между электромагнитным моментом ротора и тормозным моментом на валу мотора, процессы колебания величин прекращаются.

При наступлении равновесия между электромагнитным моментом, вызывающим вращение ротора и тормозным моментом, создаваемым нагрузкой на валу, процессы изменения величин прекратятся. Получается, что основной принцип работы асинхронного двигателя заключается во взаимодействии вращающегося магнитного поля статора и токов, которые наводятся этим магнитным полем в роторе. При этом необходимо учитывать, что вращающийся момент возникает только в результате разности частоты вращения магнитных полей на обмотках мотора.

Зная принцип работы асинхронного трехфазного двигателя, можно произвести его запуск. В этом случае стоит учитывать несколько вариантов подключения обмоток мотора.

Подключение двигателя 380 на 220 Вольт с конденсатором

Трёхфазный асинхронный электродвигатель при необходимости можно подключить и к однофазной электросети. Вал движка будет вращаться, но при этом, конечно же, не будет на нём той силы, которая существует при его трёхфазном подключении. Помимо вращающегося магнитного поля в статоре получается наложение электромагнитных полей трёх обмоток. Они и определяют силу и крутящий момент на валу. Но при однофазном включении трёхфазный асинхронный двигатель можно рассматривать и как крупногабаритную разновидность однофазного двигателя. Ведь в нем, по сути, присутствуют одна рабочая и две пусковые обмотки.

Штатное подключение к трёхфазной электросети предусматривает одну из схем соединения обмоток – либо «треугольник», либо «звезда». Поэтому электрические режимы обмоток при соединении их по схеме «треугольник» допускают напряжение 380 В как номинальное. При однофазном напряжении его величина равна 220 В. Это меньше чем при включении по схеме «треугольник» и поэтому безопасно для электрических режимов обмотки относительно надёжности изоляции и насыщения сердечников обмоток. Но уменьшение напряжение приводит к снижению уровня, как электрической мощности, так и мощности на вале движка.

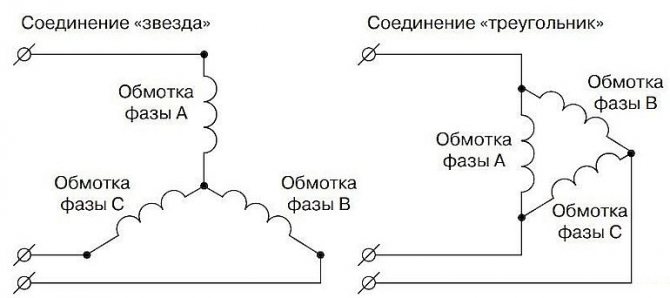

Способы подключения обмоток асинхронных двигателей

Раскрутив блок управления двух простых двигателей асинхронного типа, можно увидеть по 6 выводов проводов в каждом из них. Однако их коммутация может значительно отличаться.

В электротехнике принято подключать обмотки трехфазные асинхронных двигателей двумя способами:

• звездой;
• треугольником.

Каждый тип подключения влияет на производительность двигателя, а также на его пиковые показатели мощности. Рассмотрим каждый из них по отдельности.

Метод звезды

В данном типе коммутации все выводы рабочих обмоток соединяются одной перемычкой в один узел. Его называют нейтральной точкой и обозначают буквой «О». Получается, что концы всех фазных обмоток соединятся в одном месте.

На практике моторы с соединением по методу звезды обладают более мягким пуском. Такая комбинация подходит, например, для токарных станков или другой техники, где требуется медленный старт. Однако данный двигатель не может развивать максимально паспортной мощности.

Метод треугольника

Данная коммутация предполагает последовательное соединение концов фазных обмоток. На выводах проводах это выглядит, как попарное соединение каждой обмотки. Получается, что конец одной обмотки переходит в начало другой.

Двигатели с таким соединением обмоток стартуют намного быстрее, чем моторы с коммутацией методом звезды. При этом они могут развивать максимальные мощности, предусмотренные заводом изготовителем.

Трехфазные асинхронные двигатели проектируются, исходя из номинального питающего напряжения. В частности, все отечественные двигатели подразделяют на две категории:

• для сетей 220/127В;
• для сетей 380/220В.

Моторы первой группы менее распространены в силу своих слабых мощностных характеристик. Чаще всего используют моторы второй группы.

ВАЖНО: При коммутации обмоток мотора используют правило: для более низких значений напряжения выбирают подключение методом треугольника, для высоких – только методом звезды.

Некоторые заядлые радиолюбители могут определить схему подключения мотора по звуку его пуска. Обычный человек может узнать о методе коммутации обмоток двигателя несколькими способами.

Подключение двигателя 380 на 220

380в — это напряжение между фазами в трёхфазной цепи (линейное), а 220в — напряжение между фазой и нулём (фазное) в той же самой цепи. В обычной однофазной цепи: дома, на даче или в гараже есть только два провода — ноль и фаза; сейчас в новых постройках появился защитный ноль (заземление) — провод жёлто-зелёного цвета, он подходит к «рогам» розетки, его в расчёт не принимаем, о заземлении разговор совсем другой.

Возникает вопрос о том, где взять недостающие фазы. Применение фазорасщепителя или инвертора (устройство, преобразующее однофазный электрический ток в трёхфазный) рассматривать не будем, не стоит принимать во внимание и индукционный с помощью катушек индуктивности способ сдвига фаз. Пойдём другим путём, ёмкостным — подключение электродвигателя 380 В на 220 В через конденсатор. Этот метод является самым простым и оптимальным, легким в реализации.

То, что имеется сам трёхфазный электродвигатель, ясно по умолчанию, нужно только определить схему подключения его обмоток и как подключить двигатель 380 на 220. Для этого надо вскрыть клеммную коробку электродвигателя и если в ней только три клеммы, стало быть, обмотки статора соединены звездой и для переделки на треугольник, а когда на шильдике движка указано рабочее напряжение 380 В, то это нужно, придётся открывать заднюю крышку мотора, искать выводы обмоток, переключать их. Тут рекомендуется позвать опытного электрика.

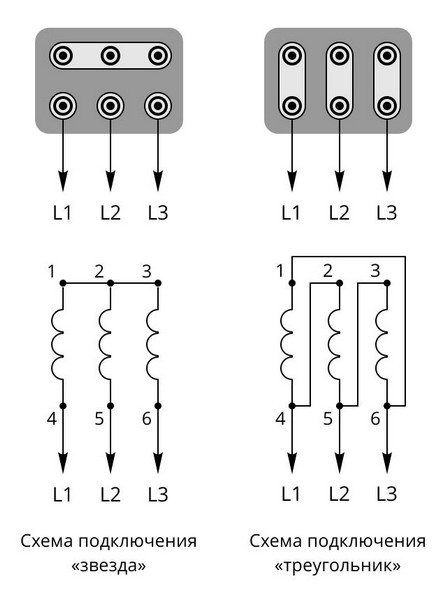

В коробке шесть клемм, расположенных двумя рядами — по три штуки в каждом. Рассмотрим возможные варианты

1. Три клеммы ОДНОГО ряда соединены между собой — звезда.
2. МЕЖДУРЯДНОЕ соединение клемм попарно — треугольник.

Как определить, по какой схеме подключены обмотки двигателя?

Метод коммутации обмотки двигателя влияет на его характеристики, однако все соединения выводов находятся под защитным кожухом, в блоке управления. Их попросту не видно, но не стоит отчаиваться. Есть способ, который позволяет узнать метод коммутации, не прибегая к разбору блока управления.

Для этого достаточно заглянуть на номерную табличку, установленную на корпусе двигателя. На ней отмечают точные технические параметры, в том числе и метод коммутации. К примеру, на ней можно обнаружить следующие обозначения: 220/380В и геометрические обозначения треугольник/звезда. Эта последовательность говорит о том, что на моторе, работающим от сети 380В., установлена схема коммутации обмоток по типу «звезда».

Однако данный способ не всегда срабатывает наверняка. Таблички на старых двигателях часто затерты либо вовсе потеряны. В таком случае придется раскручивать блок управления.

Второй способ подразумевает визуальный осмотр выводных контактов. Контактная группа может быть соединена следующим способом:

1. Одна перемычка на трех контактах с одной стороны выводов. К свободным выводом подведены проводу питания. Это метод звезда.
2. Выводы соединены попарно тремя перемычками. На три вывода приходит три провода питания. Это метод треугольника.

На некоторых моторах в блоке управления можно обнаружить всего три вывода. Это говорит о том, что коммутация произведена внутри самого двигателя, под защитным кожухом.

Трехфазные моторы очень выносливы и ценятся в хозяйстве, ремонте и стройке. Но они бесполезны для домашнего использования, так как бытовая сеть может дать всего одну фазу, напряжением 220В. На самом деле, это не совсем верное суждение. Подключить трехфазный асинхронный двигатель к бытовой сети возможно. Это делается при помощи радиодетали – конденсатора. Разберем данный способ подробнее.

Изменение схемы подключения обмоток трёхфазного электродвигателя на треугольник

Светодиодная лента 220в: подключение к сети

Самое сложное при подключении трёхфазной электромашины к бытовой сети 220 вольт – соединить её обмотки треугольником.

Изменение соединений на клеммнике

При подключении к сети 220 вольт проще всего эта операция выполняется, если провода подключены к клеммнику. На нём в два ряда установлены шесть болтов.

Соединение производится попарно, кусочками проволоки или перемычками, идущими в комплекте с двигателем.

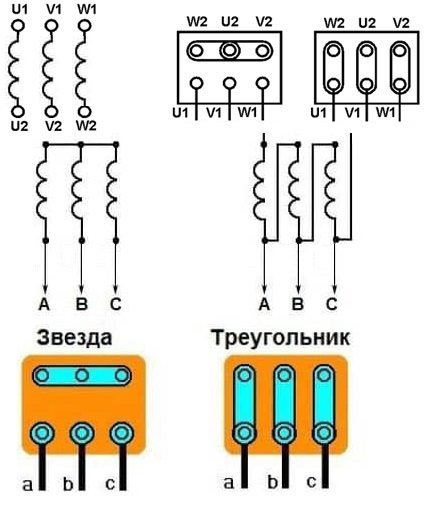

Соединение выводов на клеммнике звездой и треугольником

Сборка треугольника, согласно маркировке выводов

Если клеммник отсутствует, а на выводах есть маркировка, то задача также простая. Обмотки маркируются С1-С4, С2-С5, С3-С6, где С1, С2, С3 – начала обмоток, и концы соединяются С1-С6, С2-С4, С3-С5.

Интересно. В старых электродвигателях импортного производства вывода маркируются A-X, B-Y, C-Z, а современные обозначения: U1-U2, V1-V2, W1-W2.

Что делать, если есть только три вывода

Сложнее всего собрать схему подключения со «звезды» на «треугольник» в электромашинах, соединение обмоток которых находится внутри корпуса. Эта операция выполняется при полной разборке электромашины. Для переключения обмоток на треугольник необходимо:

1. разобрать электродвигатель;
2. найти внутри место соединения обмоток и рассоединить его;
3. к концам обмоток припаять отрезки гибких проводов и вывести их наружу;
4. собрать аппарат;
5. попарно вызвонить вывода катушек;
6. соединить старый вывод одной катушки с новым проводом следующей;
7. операцию повторить ещё два раза.

Соединение при отсутствии маркировки

Если маркировки нет, а из корпуса выходит шесть концов, то необходимо определить начало и конец каждой обмотки:

1. Тестером попарно определить вывода, относящиеся к каждой обмотке. Пометить пары;
2. В одной из пар выбрать провод. Отметить его как начало обмотки, оставшийся отмечается как конец;
3. Соединить отмеченную обмотку последовательно с другой парой проводов;
4. Подключить к соединённым катушкам напряжение ~12-36В;
5. Замерить вольтметром напряжение на оставшейся паре. Вместо вольтметра можно использовать контрольную лампочку;
6. Статор с обмотками представляет собой трансформатор и при согласованном соединении вольтметр покажет наличие напряжения. В этом случае во второй паре проводов отмечаются начало и конец катушки. При отсутствии напряжения изменить полярность подключения одной из пар выводов и повторить п.п. 4-5;
7. Соединить одну из отмеченных пар с оставшейся неразмеченной и повторить п.п. 3-6.

После определения начала и концов во всех обмотках, они соединяются треугольником.

Сдвиг фаз при помощи конденсаторов

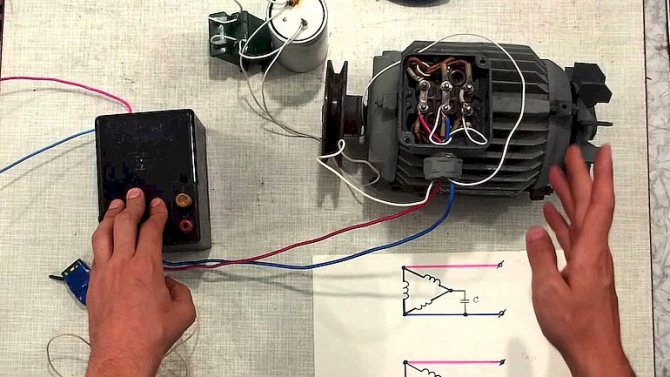

Моторы, в которых используют конденсаторы, называют конденсаторными двигателями. Сам конденсатор устанавливают в цепь статора так, чтобы он создавал сдвиг фазы в обмотках. Чаще всего данную схему используют при подключении трехфазных асинхронных двигателей к бытовой сети 220В.

Для сдвига фаз потребуется подключить одну из обмоток в разрыв с конденсатором. При этом емкость конденсатора подбирают таким образом, чтобы сдвиг фаз на обмотках получился максимально приближенным к 90°. В этом случае для ротора создается максимальный крутящий момент.

ВАЖНО: В данной схеме необходимо учесть модули магнитной индукции обмоток. Они должны быть одинаковыми. Это позволит создать суммарное магнитное поле, которое будет вращать ротор по кругу, а не по эллипсу. В этом случае ротор будет крутиться с большей эффективностью.

Оптимальный сдвиг фазы достигается правильным подбором емкости конденсатора, как в пусковом, так и в рабочем режиме. Также правильное круговое магнитное поле зависит:

• скорости вращения ротора;
• напряжения сети;
• числа витков обмотки;
• подключенных конденсаторов.

Если оптимальное значение одного из параметров отходит от нормы, то магнитное поле становится эллиптическим. Качественные характеристики двигателя сразу же упадут.

Поэтому для решения разного типа задач подбирают двигатели с разными емкостями конденсаторов. Для обеспечения максимального пускового момента берут конденсатор большей емкости. Он обеспечивает оптимальный ток и фазу во время запуска мотора. В случае, когда пусковой момент не имеет значения, уделяют внимание только созданию необходимых условий для рабочего режима.

Для чего нужен конденсатор?

Поэтому одну из обмоток надо присоединить в однофазной электросети напрямую. Чтобы остальные обмотки также давали максимальную отдачу их используют совместно при соединении через конденсатор, которым создаётся фазовый сдвиг напряжения на них. В результате получается такое же соединение обмоток по схеме «треугольник», но уже для однофазной электрической цепи с конденсатором. Но поскольку необходимое для вращения ротора пространственное перемещение магнитного поля создаётся конденсатором, имеет значение величина его ёмкости. Трёхфазный движок сконструирован для перемещения максимума магнитного поля в пределах 120 градусов. А при использовании конденсатора можно получить перемещение максимума магнитного поля только в пределах 90 градусов.

Поэтому при запуске двигателя ёмкости конденсатора может оказаться недостаточно. Чтобы увеличить пусковой момент потребуется увеличение ёмкости конденсатора. Однако после разгона ротора движка может получиться так, что добавленная ёмкость слишком велика для этого режима работы двигателя и при меньшей величине он работает лучше. Поэтому чтобы оптимизировать режим запуска и режим номинальных оборотов двигателя конденсаторов используется два. Один из них постоянно присоединён к электрической цепи, а другой присоединяется с использованием кнопки только при запуске электродвигателя.

Ещё одной особенностью конденсатора в электрической цепи с трёхфазным асинхронным двигателем является его присоединение относительно обмоток, фазного и нулевого проводов. Он подключается либо к обмоткам и фазному проводу, либо к обмоткам и нулевому проводу. В зависимости от этих подключений получается то или иное направление вращения ротора электродвигателя. Поэтому, добавив в электрическую цепь всего лишь один переключатель, можно управлять направлением вращения вала движка.

Как известно, ёмкость это не единственный параметр электрической цепи, который влияет на фазовый сдвиг напряжения и тока в ней. Индуктивность так же создаёт фазовый сдвиг в электрической цепи, но при ином соотношении угла между напряжением и током. Но если вместо конденсатора в электрическую цепь включить дроссель он существенно уменьшит силу тока в пусковых обмотках и в результате движок не запустится из-за слабого магнитного поля, которое эти обмотки создают. Поэтому конденсатор это единственный элемент, который пригоден для получения эффективного перемещающегося магнитного поля в статоре электродвигателя в однофазной электросети.

Как подключить трехфазный электродвигатель в сеть 220 В?

Рассмотрим самый простой способ подключения трехфазного асинхронного двигателя в бытовую сеть. Для этого потребуется набор ручных инструментов, конденсатор, а также минимальные знания электротехники и мультиметр.

Итак, пошаговое руководство по подключению:

1. Раскручиваем блок управления двигателя и смотрим схему подключения. Если применен метод звезды, необходимо перекрутить коммутацию на треугольник.
2. Подсоединение производят только с одной стороны выводов обмоток. Для удобства обозначим их от 1 до 3.
3. На 1-ый и 2-ой вывод подсоединяем конденсатор.
4. На 1-ый и 3-ий вывод заводим провода питания 220В. При этом вывод 2 не трогаем. На нем остается только конденсатор.
5. Включаем провод питания в сеть и проверяем работу двигателя.

ВАЖНО: Расчет мощности конденсатора производят по формуле: на 100Вт /10 мкФ.

Данный способ очень прост и безопасен. Перед подсоединением конденсатора и предварительным пуском двигателя, стоит проверить целостность контура проводки на пробитие по корпусу. Это можно сделать при помощи мультиметра.

Как видно, схема довольно проста. Подключение не займет много времени и потребует минимум усилий. Есть и другие схемы подсоединения трехфазного двигателя в обычную сеть. Рассмотрим и их.

ИНФОРМАЦИЯ: К сожалению не все трехфазные двигатели хорошо работают от бытовой сети. Некоторые могут попросту перегореть. К таким относятся моторы с двойной клеткой короткозамкнутого ротора (серия МА). Для использования трехфазных моторов в бытовой сети лучше использовать двигатели серии АО2, АПН, УАД, А, АО.

Как подключить с реверсом

Обеспечить вращение ротора в обратную сторону не представляет затруднения. В схему подключения двигателя необходимо добавить двухпозиционный переключатель. Средний контакт переключателя подсоединяется к одному из контактов конденсаторов, а крайние к выводам двигателя.

ВНИМАНИЕ! Сначала необходимо переключателем выбрать направление вращения, и только потом запустить двигатель. При работающем электродвигателе переключателем направления вращения пользоваться нельзя.

Рассмотренные варианты подключения промышленных двигателей в бытовую сеть не представляют большой сложности при их реализации. Важно только внимательно отнестись к некоторым нюансам и оборудование, хоть и с небольшой потерей мощности, прослужит долго и принесет пользу.

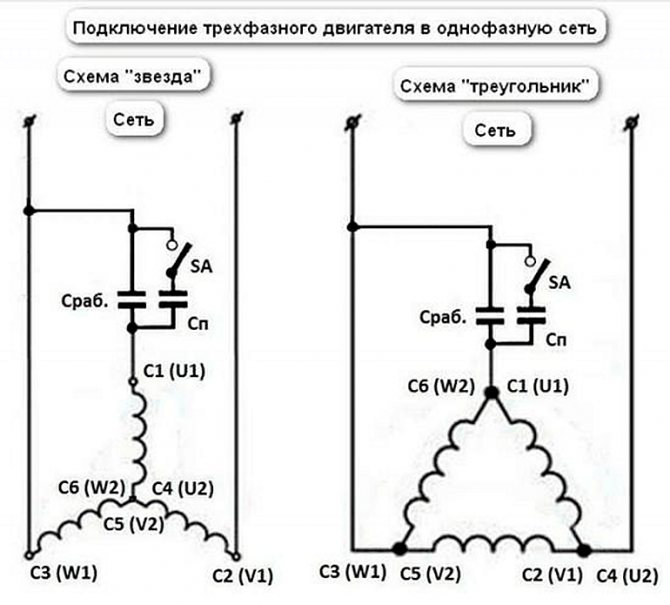

Схема подключения трехфазных двигателей в однофазную сеть

Для безопасной и корректной работы трехфазного асинхронного двигателя от бытовой сети необходимо использовать конденсатор. При этом его емкость должна зависеть от количества оборотов мотора.

В практическом исполнении данное устройство изготовить довольно проблематично. Для решения данной задачи используют управлением двухступенчатое управление мотором. Таким образом, в момент пуска работают два конденсатора:

• пусковой (Сп);
• рабочий (Ср).

После набора двигателем рабочих оборотов, пусковой конденсатор отключают.

Рассмотрим схему подключения двигателя при помощи двух конденсаторов.

В данном варианте предполагается использование двигателя в сети 220/380В. Схема: Обозначения: Ср – рабочий конденсатор; Сп – пусковой конденсатор; П1 – пакетный выключатель.

Когда включают пакетный выключатель П1 происходит замыкание контактов П1.1 и П1.2. В этот момент необходимо нажать кнопку «Разгон». Когда двигатель выйдет на рабочие обороты, кнопку отпускают. Реверс двигателя осуществляется путем переключения тумблера SA1.

Важно: правильно рассчитать емкость рабочего конденсатора.

Рассмотрим несколько формул для подключения обмоток разными методами:

1. Для метода «звезда». Формула: Ср = 2800*(I/U); где Ср – емкость рабочего конденсатора (мкФ), I – потребляемый электродвигателем ток в (А), напряжение в сети (В).
2. Для метода «треугольник». Формула: Ср = 4800*(I/U); где Ср – емкость рабочего конденсатора (мкФ), I – потребляемый электродвигателем ток в (А), напряжение в сети (В).

Для любого метода коммутации рассчитывают потребляемый электродвигателем ток. Формула: I = P/(1.73Uŋ*cosϕ); где Р – мощность двигателя в Вт, указанная в его паспорте; ŋ – кпд; cosϕ- коэффициент мощности; U -напряжение в сети.

В данной схеме емкость пускового конденсатора Сп подбирают в 2-2.5 раза выше емкости рабочего конденсатора. При этом все конденсаторы должны быть рассчитаны на напряжение превышающие напряжение сети в 1.5 раза.

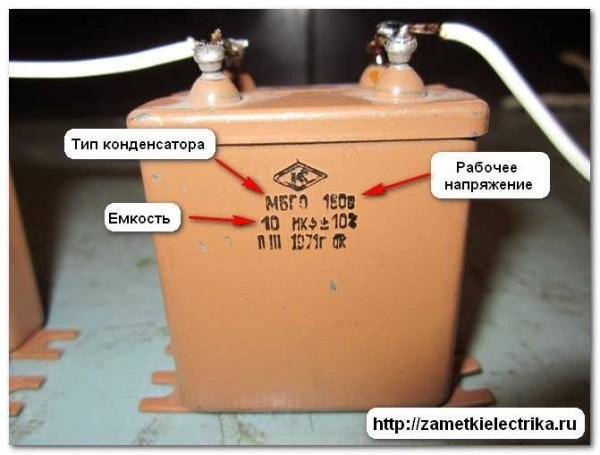

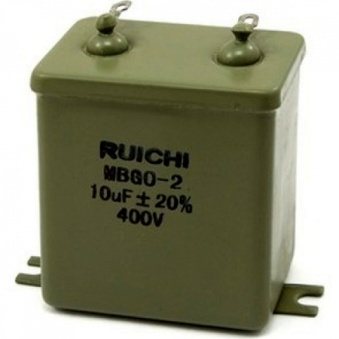

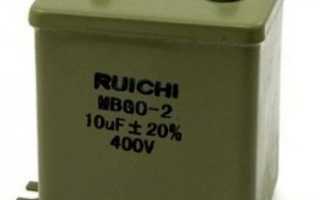

ИНФОРМАЦИЯ: Для бытовых сетей 220В хорошо подходят конденсаторы типа МБГО, МБПГ, МБГЧ с рабочим напряжением 500В и выше. Для кратковременного подключения используют конденсаторы К50-3, ЭГЦ-М, КЭ-2 в качестве пусковых. При этом их рабочее напряжение должно быть не менее 450 В. Для большей надежности электролитические конденсаторы соединяют последовательно, соединяя между собой их минусовые выводы, и шунтируют диодами

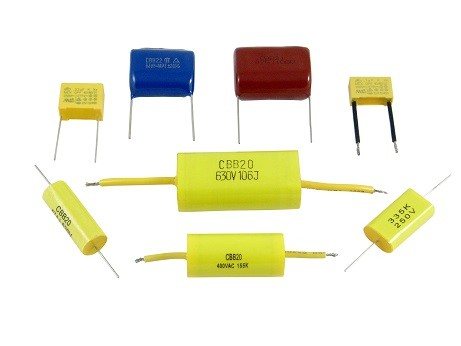

Как выбрать конденсатор

Есть несколько нюансов, которые касаются количества подсоединяемых конденсаторов.

1. Если мощность электромотора не превышает 1,5 кВт, то в схему можно устанавливать один рабочий конденсатор.
2. Если же двигатель сразу при пуске работает под нагрузкой или его мощность превышает 1,5 кВт, тогда в схему придется установить два конденсатора: рабочий и пусковой. Оба элемента в схему вставляются параллельно. При этом последний будет работать только при запуске мотора, после чего он автоматически отключается.

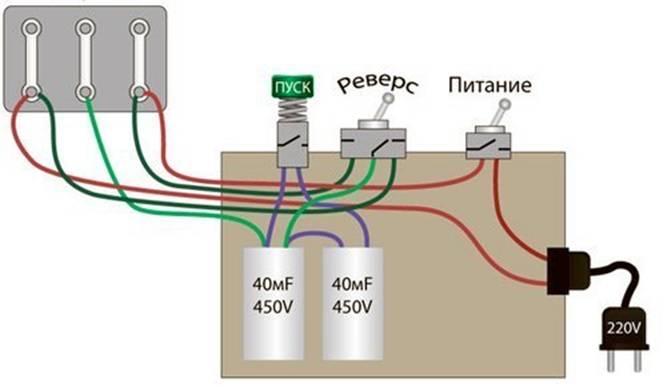

По сути, схема подключения электродвигателя запитана на кнопку «Пуск» и на тумблер отключения питания. Чтобы запустить мотор, необходимо нажать на кнопку «Пуск» и удерживать ее до полного включения двигателя. Это можно контролировать даже на слух.

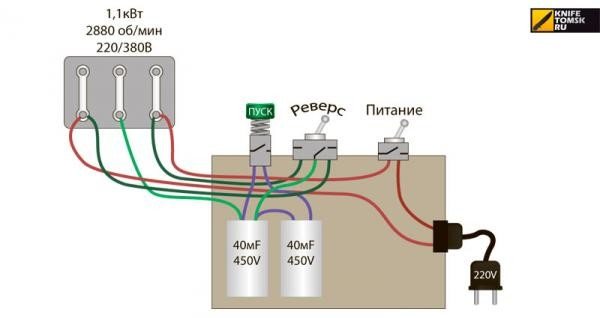

Иногда есть необходимость, чтобы электродвигатель работал то в ту, то в другую сторону. Это тоже несложная схема, в которую необходимо установить дополнительный тумблер переключения направления вращения ротора.

Один конец тумблера (основной) запитывается на конденсатор, второй на ноль, третий на фазу. Если при такой схеме подключения мотор набирает слабо обороты, или его мощность снижается, то придется установить дополнительно пусковой конденсатор.

Емкость конденсатора

Есть несколько параметров устанавливаемых в электродвигатель конденсаторов, которые придется рассчитывать под необходимый номинал мощности мотора. И один из них – это емкость. Чтобы ее определить, можно воспользоваться несколькими формулами.

• Формула: C=2800x(I/U) – если схема подключения треугольник. И C=480x(I/U) – если звезда. При этом «I» – это сила тока, которую можно замерить электрическими клещами, «U» – это напряжение в сети переменного тока.
• Формула: C=66xP, где «P» – мощность движка.

Есть более простой вариант определения емкости, в нем присутствует соотношение – на каждые 1,0 кВт мощности необходимо присоединять 70 мкФ. Кстати, в данном случае приходится именно подбирать.

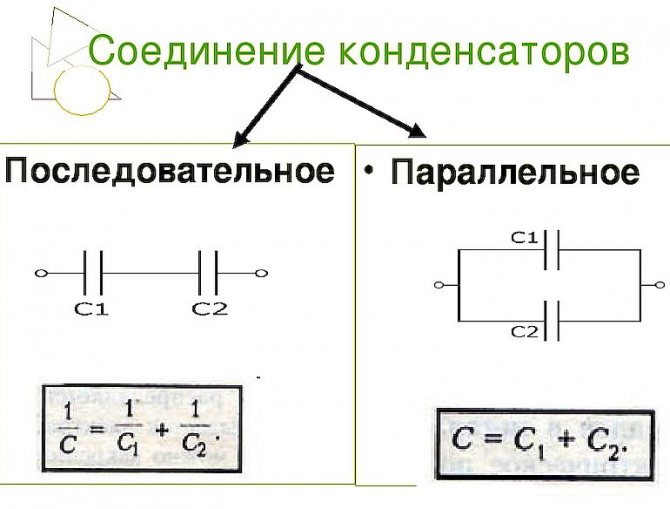

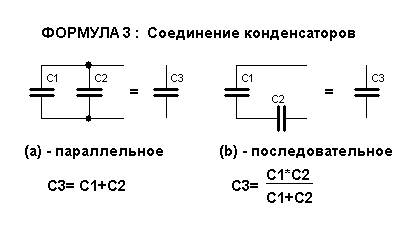

Поэтому рекомендуется использовать конденсаторы разной емкости. Подключая их в схему, производится запуск движка, который должен работать корректно. Если необходимо уменьшить или увеличить емкость, то добавляется или уменьшается один из конденсаторов.

Внимание! При сборке схемы, необходимо проверять силу тока в обмотках. Она должна быть меньше, чем номинал данного показателя.

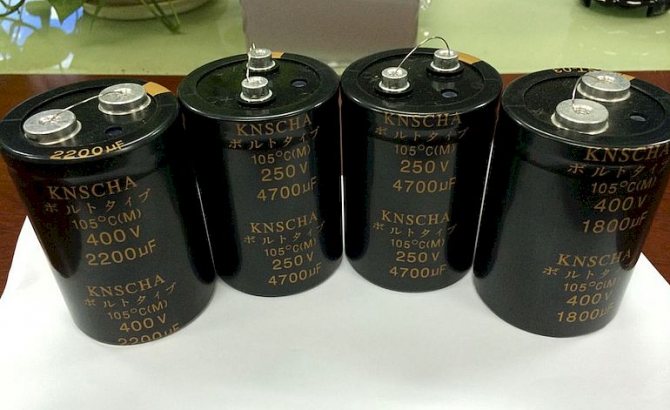

Что касается емкости пускового конденсатора, то он должен быть в 2,5-3,0 раза больше, чем у рабочего.

Пример подбора конденсаторов по емкости

• Схема подключения – треугольник.
• Сила тока электродвигателя – 3 А (указывается и на бирке прибора, и в паспорте).

Теперь данные подставляем в формулу: C=4800*(3/220)=65 мкФ. Конечно, такого конденсатора нет, но его можно заменить несколькими, соединенными параллельно между собой. К примеру, 10 штук по 6 мкФ, и один 5 мкФ. При этом емкость пускового прибора будет находиться в диапазоне 160-200 мкФ.

Обратите внимание, что этот расчет делается на номинальную мощность мотора. Поэтому если электрический агрегат будет работать без нагрузки, то будет все время греться. Поэтому стоит продумать ситуацию, для чего можно просто снизить емкость установленного блока конденсаторов.

Но данная ситуация – палка о двух концах. Все дело в том, что снижая емкость, снижается и мощность. Поэтому совет: установить в схему минимальный показатель емкости (в нашем случае 160 мкФ), а после проверки начинать поднимать его до оптимального значения.

И все же учитывайте тот факт, что работа без нагрузки – это быстрый выход из строя электродвигателя, который был переделан из прибора, подключаемого к сети 380В в сеть на 220В.

Тип конденсаторов

Какие же конденсаторы используются при подключении электродвигателя 380 на 220 вольт? Чаще всего это марки КБП, МБГП, МПГО, МБГО, все они бумажного типа в герметичном металлическом корпусе. У всех этих типов есть один недостаток – большие габаритные размеры при небольшой емкости. Поэтому связка из нескольких изделий – достаточно большая, что неудобно во всех отношениях.

Есть на рынке так называемые электролитические конденсаторы.

• Во-первых, у них другая схема подключения двигателя 380В в сеть переменного тока. Сюда добавляются диоды и резисторы, что усложняет схему.
• Во-вторых, вышедший из строя диод становится причиной того, что через конденсатор начинает перемещать ток большой силы. Конечный результат – взрыв последнего.

Полипропиленовые конденсаторы CBB.
И третий тип конденсаторов – это полипропиленовые элементы металлизированного типа, марка СВВ. Их форма может быть круглой или пластинчатой. Приборы высокого качества, небольших размеров и большой емкости. Их-то и рекомендуют сегодня устанавливать специалисты, когда стоит вопрос, как подключить электродвигатель 380 вольт на 220.

Напряжение конденсатора

Рабочее напряжение – один из основных параметров, на которые надо обязательно обращать внимание. Здесь две позиции:

• Конденсатор с большим напряжением (от номинального) стоит дорого и имеет большие размеры. Установленный на электродвигатель он изменит размеры последнего, что не всегда удобно.
• С меньшим напряжением. Эта ситуация приведет к перегреву прибора, и даже к взрыву.

Читать также: Насадка для фена сварочная нфс 8 6

Поэтому совет: умножаете напряжение в сети на 1,15 – это и будет напряжение конденсатора.

Применение электролитических конденсаторов в качестве пусковых

Для подключения трехфазных асинхронных электродвигателей в бытовую сеть используют, как правило, простые бумажные конденсаторы. За долгое время применения они показали себя не самым лучшим образом, поэтому сейчас большие бумажные конденсаторы практически не используются. Им на смену пришли оксидные (электролитические) конденсаторы. Они имеют меньшие габариты и широко распространены на рынках радиодеталей. Рассмотрим схему замены бумажного конденсатора на оксидный:

Из схемы видно, что положительная волна переменного тока проходит через элементы VD1, С2, а отрицательная – через VD2, С2. Это говорит о том, что данные конденсаторы можно использовать с допустимым напряжением в 2 раза меньшим, чем у обычных конденсаторов аналогичной емкости. Емкость для оксидного конденсатора рассчитывается по тому же методу, что и для бумажных конденсаторов.

ИНФОРМАЦИЯ: Так в схеме однофазной сети 220В используют бумажной конденсатор с напряжением 400В. При его замене на оксидный конденсатор, достаточно мощности 200В.

Подключение фазосдвигающих конденсаторов

Трехфазный ток

Для нормальной работы электромашине необходимы пусковые и рабочие ёмкости.

Выбор номинала рабочего конденсатора

Есть разные формулы для определения необходимой ёмкости рабочего конденсатора, учитывающие номинальный ток, cosφ и другие параметры, но чаще всего просто берётся 7мкФ на 100Вт или 70мкФ на 1кВт мощности.

После сборки схемы целесообразно включить последовательно с машиной амперметр и, увеличивая и уменьшая рабочую ёмкость, добиться минимальной величины показаний прибора.

Важно! Рабочие конденсаторы применяются для переменного напряжения не меньше 300В.

Выбор и подключение пусковых конденсаторов

Пуск с использованием только рабочих фазосдвигающих конденсаторов длительный, а при значительном моменте на валу машины невозможен. Для облегчения пуска и уменьшения его длительности на период разгона электромашины параллельно рабочим подключаются пусковые ёмкости. Они выбираются в 2-3 раза больше, чем рабочие. Номинальное напряжение также более 300В. Пуск происходит несколько секунд, поэтому допускается подсоединение электролитических конденсаторов.

Последовательное и параллельное соединение конденсаторов

Стоит отметить, что у подключенного двигателя в бытовую сеть 220В, без особой нагрузки будет страдать одна из обмоток. Это контур, который подключается через конденсатор. В этом случае на него поступает ток, на 20-30% выше номинального. Из этого следует, что на недогруженном моторе емкость конденсатора необходимо уменьшить. Но тогда, если двигатель запускался без пускового конденсатора, последний может потребоваться.

Решить данную задачу поможет замена одного большого конденсатора на несколько, соединенных в цепь параллельным способом. Так можно подключать или отключать ненужные компоненты, используя конденсаторы в качестве пусковых. При параллельном соединении суммарную емкость в мкФ считают по формуле: Cобщ = C1 + C1 + … + Сn.

Подбираем конденсатор

В цепи переменного тока — а это как раз наш случай — не стоит пользоваться полярными, имеющими плюсовой и минусовой контакты (анод и катод) конденсаторами. Но при необходимости эту проблему обойти можно путём использования диодного моста или двух полярных конденсаторов, объединённых в один соединением одноимённых контактов, но тут опять лучше позвать опытного электрика.

Существует формула потребной ёмкости рабочего конденсатора, но рассчитав по ней, равно потребуется проверять работу устройства на практике. Если есть какие-то конденсаторы лучше сразу перейти к методу вдумчивого подбора, но именно вдумчивого, а не совсем бездумного. Конденсаторы должны быть неполярными, обладать одинаковым рабочим напряжением никак не менее 300 В, но лучше 400 В и выше.

• Рабочее напряжение конденсаторов должно быть ОДИНАКОВЫМ, иначе тот, где оно меньше, выйдет из строя.

Начните со значения 30 микрофарад (μF) на 1 киловатт паспортной мощности мотора при соединении обмоток статора звездой, при треугольнике можно пробовать с 50−70 μF. Электродвигатель на холостом ходу (без нагрузки) должен запуститься и набрать обороты не особо нагреваясь, продолжительная работа на холостом ходу нежелательна, двигатель может сгореть. Если холостой запуск происходит нормально, без перегрева и запаха гари, то рабочий конденсатор подобран, на нём и будет работать, подключайте нагрузку и продолжайте испытания уже в рабочем состоянии.

А если подключение электродвигателя 380 В на 220 В через конденсатор происходит сразу под серьёзной нагрузкой? Тут потребуется стартовый конденсатор, его ёмкость нужно начинать подбирать со значений в полтора раза больше, чем рабочий. Пример: рабочий 60 μF, тогда стартовый первоначально ставим на 90 μFи, если нормального запуска нет, то добавляем ёмкость пусковой цепи конденсаторов (примерная ёмкость пусковой цепи составляет до трёх рабочей, в нашем примере до 180 μF). После выхода на рабочие обороты пусковые конденсаторы выключаются, остаётся только рабочий. Цепи рабочего и пускового конденсаторов параллельны, в каждую можно поставить отдельный выключатель.

В бытовой сети не нужно использовать устройства мощностью более 3 квт — сработает защита или сгорит проводка.

Необходимые инструменты и комплектующие

Любой монтаж вышеперечисленных схем потребует минимальных знаний электротехники, а также навыков работы с радиоэлектроникой и пайкой мелких деталей.

Из инструментов потребуется:

1. Набор отверток для сбора/разбора блока управления двигателя. Для старых двигателей лучше подбирать мощные плоские отвертки из хорошей стали. За длительное время работы двигателя болты в корпусе могут «прикипеть». Для их откручивания потребуется немало сил и хороший инструмент.
2. Пассатижи для обжатия проводов и других манипуляций.
3. Острый нож для снятия изоляции.
4. Паяльник.
5. Канифоль и припой.
6. Индикаторная отвертка для поиска фазы, а также индикации разрыва на кабеле.
7. Мультиметр. Один из основных диагностирующих устройств.

Также потребуются радиодетали:

• Конденсаторы.
• Кнопка пуска.
• Магнитный пускатель.
• Тумблер реверса.
• Контактная плата.

Перечисленных инструментов и радиокомпонентов хватит для сборки представленных выше схем.

ВАЖНО: Не подключайте двигатель в сеть, не проверив работу собранной схемы. Ее можно протестировать при помощи мультиметра. Это убережет технику от короткого замыкания.

Реверс

Для изменения направления вращения ротора нужно переключить ёмкостную цепь на другой провод или клемму коробки электродвигателя. На одну клемму подаётся фаза, на другую ноль, включение конденсаторной группы производим к третьей. Теперь при подключении второго провода конденсатора к фазе мотор крутится в одну сторону, к нулю — в другую.

Этого достаточно, чтобы разобраться в том как подключить трёхфазный двигатель на 220, но если всё получилось и вроде работает правильно крутит, не греется, не горит окончательно убедиться в правильности собранной схемы поможет нехитрая и в этом случае необязательная проверка. Во время работы с постоянной, одинаковой нагрузкой с помощью токоизмерительных клещей померьте токи в фазном, нулевом и конденсаторном проводах. В идеале они должны быть равны между собою, если и есть небольшие различия (процентов 30), то это не идеал, но всё-таки хорошо.

А исправляется различие токов просто — путём изменения ёмкости рабочего конденсатора. Нужно не делать резких движений и не сжечь обмотку, установив слишком большую ёмкость рабочего конденсатора.
