Гранулятор комбикорма своими руками: чертежи, видео

Принцип функционирования гранулятора

Верхняя часть гранулятора должна иметь отверстие, в которое будет всыпаться сырье. Далее происходит продавливание сырья через отверстия матрицы, благодаря чему на выходе сырье гранулируется. В корпусе гранулятора предусматривается отверстие, предназначающееся для ссыпания гранул наружу.

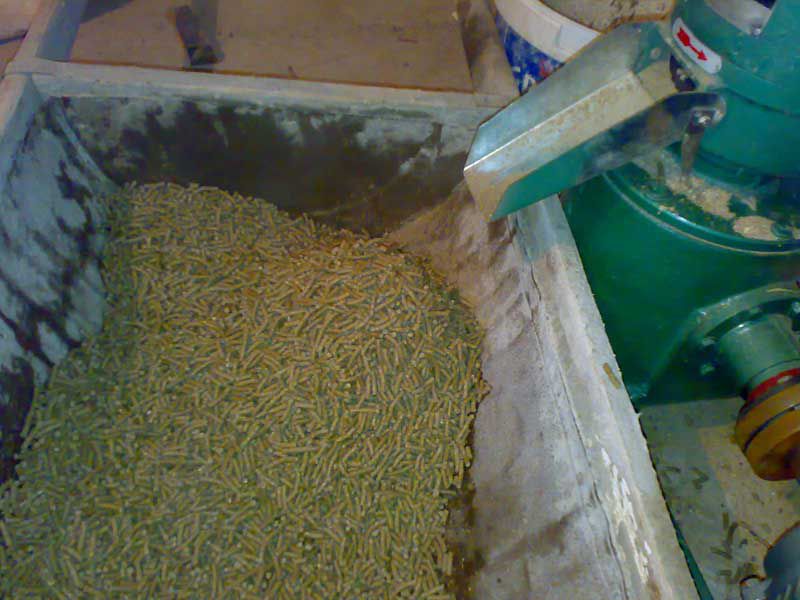

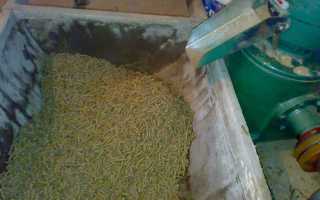

Пеллетайзер

При разведении кроликов гранулятор можно сделать из обычной мясорубки. В таком случае ролики, предназначенные для продавливания сырья, заменяют на шнек. Но такой вариант гранулятора подойдет только в случае необходимости изготовления не твердых кормов – в идеале для смешивания травы с кормами. Так как в противном случае самодельно изготовленная конструкция может не выдержать подаваемой нагрузки, и не исключены проблемы с двигателем или же поломки стока. Помимо этого в указанном аппарате очень удобно соединять корма для животных с различными питательными и витаминными добавками.

Комбикорм через мясорубку

Изготовление гранулированного комбикорма

Помимо трав в грануляторе можно изготавливать комбинированные питательные корма. В ход могут идти даже ветви плодовых деревьев. Но такую нагрузку сможет выдержать только гранулятор с встроенной плоской или цилиндрической матрицей, так как у них мощность выше.

Плоская матрица

Цилиндрическая матрица – это барабан с отверстиями, внутри которого вращаются ролики

Оборудование для домашнего производства

При производстве выбранное сырье (щепа, опилки, кора или отходы сельскохозяйственной деятельности) следует предварительно измельчить до размеров в 3−5 см, а затем просушить в специальной сушилке, пока влажность не достигнет показателя в 15%. Затем сырье помещается в специальную дробилку мелкого дробления.

В итоге массу с величиной фракции до 2 мм нужно погрузить в пресс. После прессования получаются гранулы, влажность которых составляет до 12%, а их размер зависит от конструкции используемого оборудования. Далее, гранулы собирают в мешки, закупоривают и применяют в качестве топлива для печей и котлов.

Оборудование для производства пеллет в домашних условиях потребуется следующее:

• дробилка для древесины. Если вы будете использовать лузгу или опилки, то в дроблении необходимости не будет. Оно потребуется при применении веток, коры, обрезков пиломатериалов или некондиционной доски;
• барабанная или аэродинамическая сушилка для сырья. Ее можно сделать самому из бочки;
• дробилка мелкого дробления, в которой крупное сырье измельчают в опилки;
• гранулятор для пеллет с цилиндрической или плоской матрицей. Его использование исключит процесс мелкого дробления, поскольку в грануляторе сырье одновременно перемалывается и прессуется.

Гранулятор и его конструкция

Гранулятор можно сделать самостоятельно и не покупать дорогое оборудование для производства пеллет. При его наличии вам не потребуются дробилка и измельчитель, сушильная камера потребуется в зависимости от влажности сырья.

Как уже упоминалось, он может быть оснащен цилиндрической или плоской матрицей. Цилиндрическая матрица представляет собой перфорированный барабан с вращающимися катками изнутри. Плотная масса посредством катков вдавливается в отверстия барабана (прессовальные каналы), а когда гранулы уже будут отпрессованы, она срежется ножами при выходе с внешней стороны.

А прибор с плоской матрицей работает по аналогичному принципу, однако матрица в ней — это перфорированный диск, который жестко закреплен на валу. Во время его вращения катки спрессовывают сырье, затем вдавливают его в отверстия в диске. Каналы для прессования напоминают сужающийся к выходу конус, это максимально уплотняет гранулы. Отверстия имеют диаметр до 10 мм.

Чтобы сделать оборудование для прессования пеллет, можно подготовить уже существующую матрицу и катки. Их часто продают как запчасти к грануляторам для комбикормов, можно их сделать своими руками на основе листовых металлов толщиной как минимум в 20 мм, а также шестеренок, закрепленных на валу.

В качестве привода для гранулятора обычно используют электрический двигатель мощностью как минимум в 15 кВт, а также редуктор. Частота вращения матрицы должна колебаться в пределах от 60 до 100 оборотов в минуту. Вал для крепления плоской матрицы может быть ориентирован вертикально или горизонтально, для этого потребуется и емкость для загрузки сырья и выгрузки гранул в готовом виде.

Как устроен гранулятор Соловей 4(!изменился номер!)

Гранулятор с плоской матрицей 100 – 120 кг/ч.wmv

Гранулятор своими руками

Принцип функционирования

Процесс формирования гранул происходит путем придачи формы измельченному сырью во время прохождения через отверстия в матрице. Этот сложный цикл, ранее распространенный только на предприятиях химической промышленности при изготовлении пластмасс, в животноводстве стал применяться относительно недавно.

Устройство

Гранулятор требует небольшого количества комплектующих и запчастей.

В общем виде он состоит из следующих элементов:

• основание;
• электродвигатель мощностью не меньше 15 кВт;
• матрица;
• редуктор;
• вал;
• емкости под сырье и готовый продукт.

Главной деталью является матрица, именно от ее качества зависит форма и размер гранул корма.

Виды

Грануляторы бывают нескольких типов.

К самым распространенным относятся:

1. С самодельной матрицей. Такой вид является наиболее доступным и бюджетным, не требует большого количества материала и запчастей. Аппарат такого типа отличается повышенной надежностью.
2. Из мясорубки. Изготовление изделия почти не требует ресурсов, однако качество производимого корма будет на порядок ниже, чем в предыдущем варианте.

Какой тип гранулятора выбрать – каждый должен определить сам, исходя из потребностей своего хозяйства.

Пеллеты своими руками.

Гранулятор комбикорма бытовой Часть 1

Самодельный гранулятор

Из мясорубки

Описание

Чтобы изготовить гранулятор для пеллет своими руками из мясорубки, чертежи и другие сложные схемы не понадобятся. Достаточно просто найти ненужную механическую мясорубку.

При обработке твердого сырья такое устройство быстро потеряет пригодность и эффективность. Однако простота изготовления позволяет без особого труда сделать такой аппарат даже начинающему фермеру.

Преимущества

Как уже было сказано выше, гранулятор из мясорубки не может перерабатывать твердые продукты. Однако этот недостаток с лихвой компенсируется преимуществами.

Достоинства такого типа гранулятора:

• дешевизна;
• малое количество материалов и запчастей;
• простота в изготовлении и эксплуатации;
• хорошая обработка травы и сена для изготовления корма;
• изготовление мелких и средних по размеру гранул.

Чаще всего в домашних условиях предпочитают делать грануляторы именно такого типа, чтобы возникало меньше проблем с изготовлением корпусов.

Необходимые материалы

Чтобы изготовить гранулятор из мясорубки, необходимо заранее собрать все необходимое, чтобы не отвлекаться непосредственно во время работы.

Из материалов и запчастей понадобятся:

• мясорубка со всеми деталями;
• шкивы 1:2;
• стальная болванка ;
• ремень;
• сварочный аппарат;
• электрических двигатель на 220 Вольт.

Выполнять все операции нужно на верстаке, применяя резиновый коврик для соблюдения безопасности, чтобы деталь не соскользнула со стола и не нанесла повреждение.

Сушилка барабанного типа самодельная

Как сделать матрицу для гранулятора

Запуск гранулятора

Принцип работы и устройство гранулятора

Гранулятор для комбикорма
Аппарат выполняет измельчение, смешивание компонентов комбикорма, взятых в определённых пропорциях, последующее прессование полученной массы в цилиндрические гранулы (пеллеты).

Простейший гранулятор состоит из 4 основных узлов:

1. Гранулирующий узел. Находится в верхней части устройства. В него входит матрица с отверстиями (именно через них производится выдавливание измельчённой массы).
2. Подшипниковый узел. Находится под гранулирующим узлом. Состоит из радиальных и роликового упорного подшипников, надетых на вал.
3. Корпус с маховиком, поддерживающим медленное вращение ведущего вала.
4. Электродвигатель.

Матрица может быть двух видов, от этого зависит принцип образования гранул:

1. Цилиндрическая. Представляет собой цилиндрический барабан с отверстиями. Внутри матрицы вращаются роллеры, которые прокручивают поступившую массу комбикорма и заставляют её проходить через отверстия матрицы. На выходе цилиндрические гранулы срезаются ножами.
2. Плоская. Изготавливается в виде жёсткого диска с круглыми отверстиями, через которые также продавливается корм. Диск надёжно фиксируется к вращающемуся валу. Гранулятор с плоской матрицей способен перерабатывать более твёрдое сырьё.

Устройство работает от электродвигателя или от ручной рукоятки.

Гранулятор для комбикорма

Электродвигатель через маховик с клиноременной передачей передаёт вращение валу и установленным на нём гранулирующим и подшипниковым узлам.

Гранулирующий узел – основной элемент, осуществляет:

• размельчение, перетирание компонентов комбикорма в муку;
• прессование полученной однородной массы;
• выдавливание гранул.

Размеры гранул определяется конструктивными особенностями устройства:

• диаметр – величиной отверстий в матрице;
• длина – расстоянием между лопастью и матрицей.

Для получения гранул перед прессованием компоненты комбикорма пропаривают, а после выхода горячие гранулы охлаждают. Можно выбрать другой вариант: смешать комбикорм с жидкими продуктами, например гидролом или мелассой.

С плоской матрицей

Элементы

Главными элементами являются:

• цилиндр;
• матрица;
• кожух;
• ролики;
• защитная крышка.

Корпус должен состоять из двух составляющих частей: внешней и внутренней. При этом диаметр должен выбираться такой, чтобы матрица в верхней части конструкции могла свободно вращаться. Всегда должен оставаться небольшой зазор между внутренним и внешним корпусами.

Необходимые материалы

Изготовление гранулятора для комбикорма не требует дорогостоящих материалов и запчастей.

Для изготовления самодельного гранулятора понадобится:

• мощный электродвигатель;
• вращательный вал;
• стальные или жестяные листы;
• углы;
• крепежные болты;
• сварочный аппарат;
• линейка;
• штангенциркуль;
• болгарка;
• гаечные ключи;
• перфоратор;
• фломастер или маркер.

Если есть возможность, лучше использовать комплектующие из высококачественной или легированной стали.

Пошаговая инструкция

Сначала нужно приготовить диск толщиной двадцать миллиметров или больше. Необходимо помнить: толщина влияет на размер гранул и на производительность. Поэтому при увеличении толщины нужно выбирать более мощный электродвигатель.

Этапы изготовления:

1. Проделать отверстие в диске, приложить шестерни к валу и прикрепить его с помощью муфты перпендикулярно корпусу.
2. При помощи подшипников и муфты следует закрепить редуктор в нижней части аппарата. Затем приварить ушки к обеим частям корпуса, предварительно соединив их с помощью болтов.
3. Сварить раму из углов или швеллера. Установить на сам гранулятор. Поместить в аппарат ролики и матрицу.
4. Жестко прикрепить изделие к станине при помощи болтов. Установить электродвигатель. После этого присоединить редуктор к выходной части вращающегося вала.
5. После окончательной сборки аппарата в качестве финального штриха нужно нанести краску по металлу, если корпус выполнен не из нержавеющей стали.

Первый запуск необходимо проводить только после полного высыхания слоя краски.

Как сделать гранулятор комбикорма своими руками: пошаговая инструкция

Заводской станок для изготовления гранулированного корма стоит очень дорого. Оптимальным вариантом для фермеров-любителей будет устройство, выполненное своими руками. При соблюдении инструкции агрегат можно изготовить самостоятельно без каких-либо проблем. Конструкция очень проста. Можно соорудить как электрический, так и ручной гранулятор.

Можно ли приготовить комбикорм в домашних условиях?

Возможно и производство комбикорма в домашних условиях. Что для этого необходимо? В первую очередь стоит определиться, для какого вида животных будет производиться комбинированный корм. Еще приготовление комбикорма своими руками — это залог здорового образа жизни вашей скотины.

Изготавливая гранулированный корм дома, вы будете уверены в наличии полезных веществ в его составе. Помните, что подобное питание для сельскохозяйственных животных должно включать в себя продукты не только растительного, но и животного происхождения. Предлагаемый продукт можно приготовить дома, не прилагая лишних усилий.

Из вышеизложенной информации видно, что комбикорм изготавливать довольно просто, необходимо только наличие определенных продуктов для каждого вида сельскохозяйственных животных.

Определение размеров

Определить размер будущего аппарата очень важно перед началом изготовления гранулятора из мясорубки.

Всего нужно измерить следующие показатели:

• параметры сетки (частоту и диаметр ячеек);
• длину цилиндра;
• размеры ножей;
• размеры крышки.

Лучше всего использовать типовые чертежи, чтобы изготовить бытовой гранулятор комбикорма быстро и без долгих расчетов правильных размеров. Чертежи были составлены профессионалами, поэтому можно не переживать за успех в изготовлении прибора.

Так, например, диаметр корпуса должен составлять 54 миллиметра, а основные размеры подбираются пропорционально радиусу внутреннего вала, который равен 11-13 миллиметрам.

Как определиться с размерами гранулятора

То, каких размеров гранулятор вам необходим, зависит от количества содержащихся животных. Если диаметр используемой матрица и ширина корпуса не превышают 35 см, то производительность гранулятора будет минимальной и подойдет такой аппарат лишь для небольшого домашнего хозяйства.

Если же вы содержите свою ферму или просто количество животных питающихся кормами у вас значительное, стоит подбирать диск для изготовления матрицы размером не менее чем в 50 см по диаметру. Соответственно корпус гранулятора должен изготавливаться по таким же замерам – иметь ширину не менее 50 см, но при этом зазор между его стенами и установленной в корпусе матрицей должен быть минимальным.

Производительность гранулятора должна зависеть от количества животных на ферме

Если размер матрицы превышает 50 см, производительность такого гранулятора будет значительно выше – за один час выход готовых гранул из него составит не менее 300 кг. Такая высокая производительность позволит быстро готовить корма для большого хозяйства, а также в короткие сроки подготовить значительные питательные запасы для животных на холодное время года.

Готовый гранулятор при желании можно покрасить. Но прокрашивать его можно только с внешней стороны, не затрагивая внутренние детали. Для покраски лучшим выбором станет краска в баллончиках. Запускать гранулятор можно лишь тогда, когда вы полностью убедитесь в том, что краска полностью высохла. Внутреннюю часть аппарата не рекомендуется прокрашивать. Так как во время работы краска будет счесываться засыпаемым и обрабатываемым в агрегате сырьем, а затем попадать в гранулы. Это может спровоцировать отравление животных, питающихся данным кормом.

Самодельный гранулятор окрашен зеленой краской

Чтобы не запутаться во время изготовления гранулятора и не перепутать местами те или иные его составляющие, рекомендуется заранее подготовить чертежи, в соответствии с которыми будет происходить сборка аппарата. Это поможет значительно сэкономить время сборки и не запутаться. Важно проверить чертежи на правильность, и заранее перед началом сборки приготовить все потребующиеся детали конструкции.

Где не кладут ламинат?

Чаще всего ламинат не кладут на то место, где планируется или уже установлен громоздкий шкаф. Будущий шкаф достаточно прикрепить к стяжке, благодаря этому не будет происходить деформации пола под шкафом. Если в комнате уже имеется встроенный шкаф, то укладку ламината можно произвести вокруг него, не забывая при этом о небольшом зазоре, который можно прикрыть плинтусом.

К слову, если предстоит замена плинтуса, необходимо произвести расчеты. Вначале замеряем длину и ширину помещения, благодаря чему легко подсчитать площадь комнаты. Вычитаем из полученного значения длину дверного проема, поскольку в этом месте плинтус не устанавливается. Останется узнать размеры самого плинтуса и поделить одно на другое. Не забывайте про запас, равный 5% и о том, что плинтус нужно крепить к стене, а не к полу.

Для примера, возьмем помещение, площадь которого равна 20 кв. м. Стороны, соответственно, 4 и 5 кв. м. Предположим, что длина дверного проема равна 1,5 м, а плинтуса – 2,5 м. Периметр помещения за вычетом проема будет равен 20 – 1,5 = 18,5 квадратных метров. Добавляем пятипроцентный компенсационный запас – это 18,5 * 0.05 = 19,425 м. Остается только поделить полученный результат на длину плинтуса –19,425 / 2.5 = 8 штук.

Ламинат невысокого класса – 21, 22, 23 – не следует укладывать в помещениях с повышенной влажностью. К таким помещениям относятся кухни, ванные комнаты и бассейны.

Что можно гранулировать

Рецепты гранулированных кормов

Гранулированию подвергаются:

• комбикорм, сено, солома;
• опилки, уголь (в прессованном виде применяются при отоплении помещений, также при их гранулировании упрощается процесс вывоза мусора от пиломатериалов);
• торф, навоз животных, птичий помёт (в брикетах применяются в качестве удобрения);
• мел, известь;
• полимерная стружка (в свободном состоянии характеризуется повышенной летучестью).

Переделка мясорубки в гранулятор

Если у вас есть ненужная мясорубка, но необходим гранулятор кормов – можете просто переделать мясорубку. Для осуществления данной цели вам понадобится подготовить следующие элементы:

• матрица;
• каркас;
• электрический двигатель;
• ремень;
• шнек;
• 2 шкива.

Цены на электродвигатель промышленный

Электродвигатель промышленный

Использовать можно старый корпус мясорубки. Но его необходимо немного видоизменить – срезать внутренние грани. К свободной части мясорубки прикрепляется толстая матрица с просверленными отверстиями. Устанавливается шнек, способствующий продавливанию загружаемого сырья сквозь конусообразные отверстия в матрице. С одной стороны шнек пропиливают под ввертыш. А снаружи на шнеке крепятся ножи, предназначением которых является дальнейшее дробление гранул на выходе.

Далее на мясорубке закрепляются 2 шкива, шнек, двигатель и ремень. Но последний должен быть обязательно без зубцов. Так как в случае засорения гранулятора на каком-либо и его участков, ремень будет проскакивать, что поможет уберечь собранный самостоятельно аппарат от перегорания и т.п.

Привод и ремень

Мясорубка

Гранулятор в действии

Видео — Шнек

Шнек.

Всегда помните о том, что в самодельно изготовленный гранулятор можно помещать лишь то сырье, которое было высушено в специально предназначенной сушке и подроблено в специальной дробилке. Но не забывайте о том, что процесс гранулирования будет действительно удачным лишь тогда, когда загружаемое в агрегат сырье обладает влажностью от 10% до 12%.

Мои услуги

Если же вы хотите построить свое крупное производство или хотите получить качественную информацию про изготовление, отопление или реализацию гранул, то можно обратиться ко мне в «ПОДДЕРЖКУ», и получить всегда качественную и актуальную информацию. Я могу оказать консультацию по сертификации ENplus, помогу с реализацией вашей продукции, помогу выбрать оборудование для пеллет. А самое интересное что я помогу даже посетить настоящее экспериментальное производство гранул. Пишите и все организуем!

Также совсем недавно у меня вышла клевая книжечка, в которой написано, почему большинство предприятий поставляют линии с недоработками. Какими? А это вы узнаете из книжечки. Более подробно о ней читайте в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

Изготовление основания для самодельного гранулятора

Изготовление агрегата начинаем с основания. Предварительно подготовьте достаточное количество стального проката в виде швеллера или прямоугольного профиля сечением 25×40 миллиметров. С помощью болгарки (угловой шлифовальной машинки) или слесарной ножовки осуществите раскрой материала на отдельные детали в соответствие с фото.

Используя сварочный аппарат или так же газовую сварку соедините детали основания гранулятора в рамную конструкцию с соответствующими площадками для крепления электродвигателя и рабочего узла. В случае изготовления не стационарного, а мобильного устройства установите по углам нижней рамы колеса на болтовом или сварочном соединении.

Дополнительные возможности

Если на вашем участке скапливается большое количество древесных отходов, их также можно пустить на полезное дело, используя при этом самостоятельно изготовленный гранулятор. Скапливающуюся древесную стружку необходимо сначала подсушить, а затем пропустить через гранулятор. На выходе вы получите древесные гранулы, которые с легкостью и пользой можно использовать в отопительный сезон, конечно, если у вас в доме установлено печное или паровое отопление.

Пеллеты

Древесные пеллеты тлеют дольше, а соответственно выделяют значительное количество тепла гораздо дольше, чем рубленые дрова. Использование такого вида топлива поможет значительно сэкономить на приобретение угля и дров.

Горение пеллет

Таблица. Сравнение затрат на отопление

Площадь помещения, м кв.	100	150	200	250	300	350	400	500	700	1000
Пеллеты, т	4,9	7,4	10,3	12,3	14,7	17,2	19,6	24,5	34,3	49
Электричество, кВт*ч	172700	25906	34542	43177	51800	60449	690084	86355	120800	172711
Газ, м куб.	2396	3594	4792	5990	7189	8387	9585	11980	16774	23963
Уголь каменный, т	3,3	4,9	6,6	8,2	9,9	11,5	13,1	16,4	23	32,9
Древесина, м куб.	13,5	20,2	27	33,7	40,4	47,2	53,9	67,4	94,4	134,8

Технология производства топливных пеллет

• Предв. измельчение
• Сушка
• Повторное измельчение
• Гранулирование
• Охлаждение и просев
• Фасовка

Предварительное измельчение

Предварительное измельчение необходимо в случае, когда исходным сырьем является крупногабаритные материалы. Это могут быть кусковые древесные отходы (горбыль, баланс и т.п.), либо рулоны или тюки соломы. В зависимости от характера сырья устанавливается тот или иной вид измельчителя – барабанные или дисковые рубительные машины, измельчители рулонов и т.д. На выходе необходимо получит фракцию до 50 мм по максимальному измерению.

Сушка

Влажность исходного материала перед подачей на участок гранулирования должна составлять 12-14%. Поэтому сырье, имеющее повышенную влажность, необходимо высушить до заданных значений. Сушильный комплекс — один из самых ответственных узлов в линии, перерабатывающей влажное сырье.

Повторное измельчение

Перед гранулированием сырье должно иметь фракцию 1-3 мм, поэтому непосредственно перед подачей в прессующий узел сырье проходит через молотковую дробилку. Ее наличие в технологической линии – обязательное условие. Даже если мы говорим о технологии производства пеллет из опилок фракцией до 1 мм, дробилка предотвращает возможное попадание крупных частиц в гранулятор, что обеспечивает безопасность его рабочих элементов.

Гранулирование

Основной элемент пеллетной линии – пресс-гранулятор. Именно он отвечает за формирование гранул. Обеспечить качество выпускаемого продукта способны лишь грануляторы, предназначенные для производства пеллет.

Охлаждение и просев

Формирование гранул сопровождается повышенными температурами. При выходе из прессующего узла температура гранул 70 – 110 оС. Поэтому их необходимо охладить до температуры окружающей среды, а также отделить несгранулированную часть. Для этого используются колонны и блоки охлаждения.

Как особенности производства древесных пеллет влияют на их качество?

В мире существует ряд стандартов для оценки качества пеллет. В Европе это единая система сертификации по «EN 14961-2».

В рассмотрение идет ряд характеристик – зольность, влажность, теплота сгорания, плотность и другие. Часть этих параметров зависит напрямую от исходного сырья (например, зольность и теплота сгорания). Но некоторые характеристики зависят также от соблюдения технологии изготовления пеллет и качества оборудования. Причем если свойства сырья влияют лишь на уровень качества пеллет, то оборудование должно обеспечить ряд принципиальных физических свойств гранулы, таких как плотность, длину и влажность. При несоблюдении данных требований Вы не получите продукт, востребованный на рынке. Это же касается технологии произодства гранулированного комбикорма.

Компания ALB Group гарантирует своим клиентам, что предлагаемые нами технологии и оборудование позволяют производить пеллеты, соответствующие высшим стандартам качества.

Как уже было сказано, для каждого производства необходим индивидуальный проект: не просто примерный план работы, а детальное описание работы каждого элемента линии и его взаимодействия с остальными элементами линии. На практике зачастую линию собирают из разномастного оборудования, которое может быть трудно состыковать друг с другом.

Многое также зависит от сырья. Производство древесных пеллет из разных пород дерева различается нюансами, которые могут повлиять на производительность и функциональность линии. Крупность фракции сырья и влажность определяют, какое оборудование для гранулирования пеллет следует приобрести. Часто случается, что проектировщики не учли потребность в обработке более крупных или влажных кусков древесины или же неправильно рассчитали требуемую мощность, в итоге собственнику приходится докупать дорогостоящее оборудование и встраивать его в линию.

Компания АЛБ Групп имеет обширный опыт установки и успешного запуска линий гранулирования различного сырья. Мы можем предвидеть ситуации на производстве, с которыми вы еще не сталкивались. Наши проектировщики подбирают оборудование под конкретные цели, так что вам не придется дорабатывать новую линию и нести затраты.

Производство пеллет по технологии от АЛБ Групп на фирменном оборудовании:

• Легко налаживается и запускается;
• Выдает нужную мощность;
• Оборудование специально подобрано для вашего типа сырья;
• Создано с использованием качественных комплектующих и не будет останавливаться и приносить убыток из-за поломки уязвимых узлов.

Заказывайте технологическую линию производства топливных пеллет в ALB Group. Чтобы задать вопросы, обратитесь к нам в контактной форме или позвоните по телефону.

Где купить гранулятор кормов в России?

Гранулирующее оборудование можно приобрести напрямую у завода-изготовителя или через компанию-распространитель:

1. ООО «Доза-Агро» — завод изготовитель. Согласно отзывам продукция отличается надёжностью, простотой в эксплуатации.
2. ООО «Курские грануляторы». Пользователи отмечают высокую производительность оборудования, особенно при работе со шнековым дозатором.
3. ООО «Агропост» – компания-распространитель.

На официальном сайте можно:

• изучить каталог, узнать подробнее об оборудовании;
• сравнить цены в рублях;
• позвонив по предоставленному номеру телефона, убедиться в наличии понравившегося аппарата;
• оформить заказ.

Советы профессионалов

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр. Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов. Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Рекомендации по изготовлению матрицы

Очень важно подбирать матричный диск с учетом возможной производительности.

Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт.

Оптимальным считается диаметр в 25-30 сантиметров.

Промышленная технология

Процесс производства пеллет можно разделить на несколько этапов. Сначала проводится подготовка и дробление сырья. В промышленных условиях материал также сортируется и после очистки от примесей поступает на линию предварительного дробления. После этого сырье в обязательном порядке сушится. Для этого применяются аэрационные или барабанные сушильные установки. Остаточная влажность древесных опилок должна быть ниже 14%.

Следующим этапом производства пеллетного топлива является тонкое дробление материала. Использование специального оборудования позволяет довести щепу до состояния муки. Максимальный размер фракции после этого процесса составляет 4 мм. Затем снова контролируется влажность материала, и при необходимости проводится вторичная сушка. В противном случае сырье не будет прессоваться.

На финальном этапе производства измельченный сухой материал поступает в специальные установки для прессования. Он продавливается через матрицу с конусообразными отверстиями определенных размеров. Благодаря особой форме каналов опилки уплотняются. Также под давлением увеличивается температура сырья и выделяется вещество лигнин. Оно содержится в составе любого вида древесины и способствует прочному склеиванию фракции. При выходе из прессовальной установки гранулы могут иметь температуру до +90°С, и их необходимо охладить.

Шнековый гранулятор своими руками

Данный пресс можно применять не только для обеспечения кормом 1-2 животных, но и для запаса корма на весь зимний период. За 60 минут конструкция выдает 150-210 кг комбикорма. Количество выданного материала напрямую зависит от мощности и размеров гранулятора. Достоинствами пресса является высокая производительность. Также многие животноводы отмечают простоту конструкции. Для изготовления потребуется:

• Корпус из металла или удлиненная труба;
• Прут из металла 1 Ø см;
• Болванка из антикоррозионного металла.

Полезные видео для изготовления гранулятора данного вида:

Технология изготовления пеллетов

Твердотопливные котлы длительного горения для отопления дома

Сырьевая масса проходит несколько этапов в процессе подготовки и получения конечной продукции:

1. Дробление. Процедура перемалывания отходов позволяет получить мелкофракционный состав гранул размеры которых не превышают 2х25х25 мм. Это нужно для облегчения просушки.
2. Просушка. Есть несколько способов осуществления этапа, все зависит от типа оборудования, применяемого на производстве. Основное правило – после просушивания влажность сырья не должна быть более 10%.
3. Дополнительное измельчение. Используется молотковая мельница, которая дробит гранулы на фракции размером до 4 мм.
4. Обогащение влагой. Субстанция пропускается через шнековый смеситель, напитывается влагой.
5. Прессование. Применяются прессы различного типа, через которые масса пропускается, выходит из сита и подрезается ножом – процесс автоматизированный, температурный режим поддерживается в пределах +100 С.
6. Охлаждение и фасовка.
