Применение
Это Полный комплект для выполнения соединений на глухих отверстиях при работе с деревом
Для работы в помещении, на улице Для выполнения работ по домашнему ремонту.
Работает с материалом толщиной от 1/2″ до 1 1/2″ (от 12.7 до 38.1 мм) Установка не допускает ошибок с использованием измерителя толщины, упоров и стопорной муфты Разделяемая конструкция — кондуктор для сверления и соединитель могут легко разделяться, соединяться для установки требуемого расстояния между просверливаемыми отверстиями.
Приспособление для соединений Kreg jig
Приспособления Kreg Joinery™ предоставляют удивительно быстрый, прочный и простой способ соединения деревянных деталей. В сущности, эти соединения включают в себя сверление отверстия под углом в одной детали, и затем соединение ее с другой деталью при помощи саморезов. При кажущейся простоте этот метод является революционным, поскольку, когда выполняется сборка мебели, не возникает необходимости часами ждать пока не высохнет клей соединения, сжатого струбцинами. А при данном методе клей совершенно не обязателен. Кроме того, поскольку обрабатывается только одна деталь, то не возникает раздражающих проблем с их выравниванием друг относительно друга. Соединения Kreg Joints™ настолько просты, что могут быть изготовлены за несколько несложных шагов!
Первый шаг заключается в высверливании глухого отверстия в первой детали. Глухое отверстие создается при помощи специального сверла, имеющего ступенчатый наконечник. Эта ступенька на сверле создает «карман» с плоским дном, в котором помещается шуруп. Наконечник сверла высверливает направляющее отверстие для шурупа, по которому он будет двигаться, ввинчиваясь во вторую деталь. Плоская ступенька, созданная сверлом, гарантирует, что головка самореза будет плотно прижата ко дну отверстия, обеспечивая очень прочное и плотное соединение.
Каждое приспособления Kreg Jig® имеет направляющий блок из упрочненной стали с пожизненной гарантией. Он служит для установки сверла под точным углом по время сверления глухого отверстия. Угол, под которым сверлится глухое отверстие, выбран таким образом, что обеспечить оптимальную прочность и гибкость для разнообразной толщины материала, и гарантирует, что саморез всегда выйдет в середине детали.

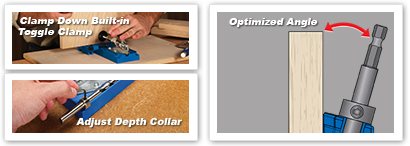

Для высверливания глухого отверстия достаточно просто поместить деталь в Kreg Jig®, зафиксировать ее там, используя встроенную струбцину, отрегулировать требуемую глубину, и начать сверлить! Для соединений панелей, нужно размещать по одному отверстию через каждые 150-200 мм. Для соединений на шипах в зависимости от ширины детали следует равномерно разместить два отверстия. Приспособление Kreg Jig® в направляющем блоке имеет три отверстия с разными расстояниями между ними, поэтому можно просто подобрать требуемое расстояние между саморезами для конкретной детали.
После того, как глухое отверстие просверлено, следующий шаг заключается в соединении вместе двух деталей специальными саморезами Kreg. Для гарантии, что детали останутся на месте, когда будет ввинчиваться саморез, их следует скрепить струбцинами. И во второй детали вообще не требуется сверлить направляющее отверстие для самореза. Просто две детали нужно сжать, используя струбцину Kreg Face Clamp™ или Right Angle Clamp, после чего ввинтить саморез для соединения деталей. Не требуется сложного выравнивания деталей относительно друг друга, и не нужно ждать, пока не высохнет клей!
Саморезы Kreg обладают рядом особенностей, делающих их уникально пригодными для использования с Kreg Joints™.
Вот и все — соединение завершено! Примерно за минуту создано невероятно прочное соединение, требующее минимальной шлифовки (или позволяющее обойтись вообще без нее). И это соединение не нужно оставлять в сжатом состоянии, ожидая, пока не высохнет клей. После того, как саморез затянут, можно переходить к следующему соединению, или начинать отделочные работы!
Преимущества
- Быстро устанавливаемое сверло: Выгравированная на сверле разметка и стопорная муфта с боковым окошком упрощают подготовку сверла.
- Измеритель толщины материала / ключ — шестигранник: Помогает установить правильную глубину сверления, еще используется как ключ — шестигранник.
- Удобное расстояние между глухими отверстиями с разделяемыми направляющими сверла и съемными прокладками — разделителями
- Надежное позиционирование с нескользящим основанием и адаптером для струбцины
- Эргономичный адаптер для струбцин и нескользящее основание надежно удерживают приспособление на нужной позиции при каждом сверлении глухих отверстий
- Прочная конструкция и пожизненная гарантия на направляющую сверла
Как сделать скрытое соединение на косой шуруп: пошаговая инструкция
При изготовлении мебели и предметов интерьера из дерева я часто использую скрытое соединение на косой шуруп. Замечательная система Kreg позволяет аккуратно и очень прочно соединять деревянные детали, что качественно облегчило труд столяров по всему миру.
Готовим инструменты и материалы
Нам понадобится:
- Приспособление для соединения на косой шуруп. Я использую набор Kreg Jig R3 — в нем есть все необходимое за приемлимые деньги. Мой набор с дюймовой шкалой, но сейчас в продаже есть и метрические.
- Струбцина (в данном примере оригинальная Kreg, но можно использовать и обычную быстрозажимную)
- Дрель-шуруповерт
- Саморезы Kreg. Оговорюсь, что лучше не тратить время и деньги в поисках аналогов (я пробовал и сильно не советую), а сразу брать именно оригинальные креговские саморезы.
Определяем длину шурупа
По таблице (она идет в комплекте) определяем длину шурупа (Screw Length) и глубину отверстия (Slider Setting) в зависимости от толщины материала (Material Thickness). Для этого примера я использовал деревянные заготовки заготовок толщиной 18 мм, поэтому ориентировался на 19 мм, указанные в таблице.
Устанавливаем стопорное кольцо
Используя шестигранник, на сверло надо установить стопорное кольцо на выбранной отметке.
Устанавливаем боковые упоры
На приспособлении отодвигаем боковые упоры также на соответствующую отметку.
Наносим на заготовках отметки карандашом
Подготовленные (оторцованные) деревянные заготовки совмещаем и наносим карандашом отметки. Это надо для того, чтобы не перепутать расположение отверстий — они делаются в поперечных деталях.
Крепим приспособление с заготовке к верстаку
Струбциной зажимаем приспособление с заготовкой к верстаку или рабочему столу. Если ширина заготовки небольшая, то можно сделать сразу два отверстия, не перемещая приспособление. Если ширина деревяшки больше 50-70 мм, то лучше сделать одно отверстие, затем передвинуть приспособление к другому краю и сделать второе.
Сверлим отверстия
Наживляем шурупы в отверстиях
Зажимаем детали струбциной
Если толщина заготовок одинакова, то можно использовать одну струбцину с широким наконечником. Но чаще я использую две быстрозажимные струбцины прижимая к верстаку каждую деталь.
Читайте также:
Заворачиваем шурупы
После того, как привёрнуты шурупы, проверяем угол — все ли сделано правильно, не съехали ли детали во время работы.
Совет: если вам необходимо собрать несколько конструкций на косой шуруп с прямыми углами, то предварительно по краям стола можно прикрепить (шурупами или струбцинами) небольшие шины в виде бортика. В качестве шин я использую тонкие алюминиевые профили, но можно взять прямые бруски или обрезки фанеры — главное чтобы они были ровными.
Скрытое соединение на косой шуруп готово! Для большей наглядности предлагаю видео-обзор от производителя. Здесь всё хорошо понятно и без знания английского.
Cостав комплекта
- кондуктор (направляющие) для сверла с торцевыми упорами 2 шт
- соединитель кондукторов (разделитель направляющих для сверла)
- быстроустанавливаемое сверло со стопорной муфтой
- измеритель толщины материала / ключ-шестигранник
- отвертка с квадратной головкой длиной 6″ (152 мм)
- 40 шурупов Kreg для глухих отверстий
- футляр для переноски
- руководство пользователя
Производство Kreg Tool Company (США).
Kreg (Крег) — производитель инновационного ручного инструмента (сегмент DIY) для зажима, резки, измерения, обработки, сборки деревянных изделий. Крег Помогает мастерам выполнять проекты с большей уверенностью чем когда — либо прежде!
Отзывы покупателей
Достоинства: Я бы посоветовал его всем, кто думает собирать что либо своими силами, выбрать Kreg, т. к. он совсем несложный, а результаты получаются превосходные. До знакомства с Крегом я и не думал. что можно собирать так быстро и легко любую мебель. И рекомендую немного попрактиковаться, если Вы не использовали его раньше. Чтобы с одной стороны набить руку, а с другой — сразу опробовать все его возможности на разных толщинах. Комментарий: Рекомендую не жадничать, как это сделал я в начале, а сразу купить запас разных шурупов. Да они дороже классических шурупов к которым мы привыкли. Сам испробовал всякие, но потом плюнул и стал брать только родные. Набор SK04 в итоге для меня оказался наилучшим. Все основные размеры шурупов в одном кейсе и всегда под рукой. 10 июля 2021 Дмитрий
