Полезный автотестер для ламп своими руками

автоэлектрик

Всем известно что контролька(пробник) это самый, или почти самый главный инструмент автоэлектрика, она позволяет по быстрому проверить напряжение в важных частях проводки, «пробежаться по предохранителям». Да, для этого есть мультиметр, но попробуйте проверить пятьдесят предохранителей в блоке предохранителей мультиметром, это долго и муторно.

У меня есть несколько мультиметров, токовые клещи, осциллограф, сканеры-шманеры всякие и это всё используется каждый день, но контролька очень нужна при проведении первичной диагностики, проверки предохранителей. За более чем десять лет работы автоэлектриком я делал много контролек, это были варианты с резистором, светодиодом и шилом из тяги от китайских замков. Минус такой контрольки в том что невозможно определить какое напряжение мы измеряем, светодиод одинаково весело светится и от 12 вольт, и от 8, из-за этого можно зайти в тупик при поиске неисправности не увидев очевидную просадку напряжения. Я это проходил, как результат, поиск простой неисправности растянулся на несколько часов, после этого светодиодные контрольки ушли из моей работы.

Также были варианты в вилке прикуривателя с батарейкой и двумя светодиодами, показывающие и плюс и минус имеющие теже недостатки.

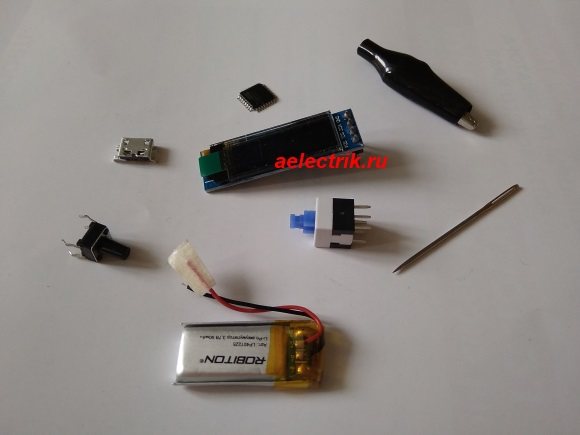

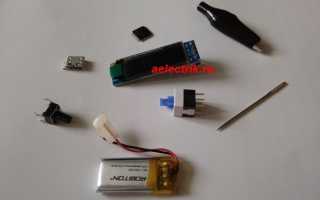

Вобщем в какой-то момент я решил что мне нужна хорошая «взрослая» контролька, с цифровым выводом информации, небольшим размером, с приличным дизайном, с возможностью зарядки от усб. Дисплей был выбран OLED 128*32, он имеет подходящие габариты и не требует подсветки. В качестве источника питания подошёл аккумулятор Robiton LP401225 ёмкостью 90мА. Управлять этим всем будет микроконтроллер Atmega328p. Также было решено запилить режим осциллографа. Корпус был смоделирован в программе Компас 3D и изготовлен на 3D принтере.

В итоге получилось вот что

Эту контрольку я использую уже около года, также несколько моих друзей пользуются такими. Получилось на мой взгляд круто. Не сказать что это было просто, но результат стоит того. Далее (по мере свободного времени обновляю статью) я вам расскажу как я делал такую контрольку и научу как сделать такою же. При наличии желания и свободного времени вы сможете собрать точно такую же.

NOTE: проект не коммерческий, поэтому вопросы как и где купить не задавайте.

Сборка контрольки своими руками

Вот примеры использования этой крутой контрольки

Проверка сигнала датчика кислорода

После того как я определился с компонентами для сборки контрольки нужно было всё это скомпоновать для того чтобы определиться с размерами будущей печатной платы и корпуса. Для моделирования использовал Компас 3D версии 16 Home лицензионный. Вот что получилось.

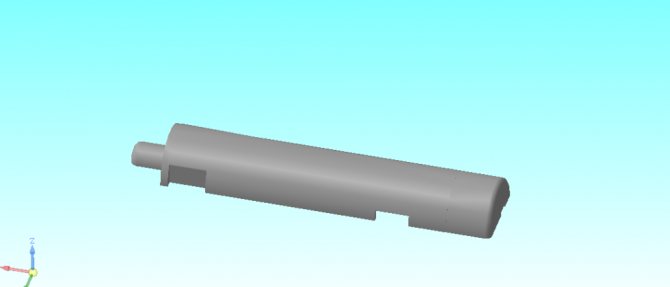

Корпус тоже создаём в Компасе.

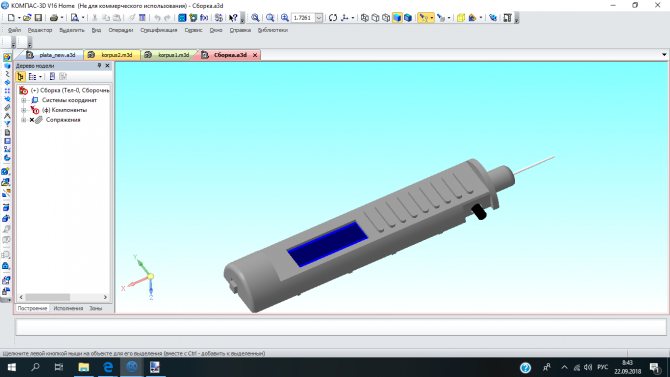

Вот такая сборочка получилась

Далее сохраняем смоделированный корпус в формате STL и открываем в программе CURA.

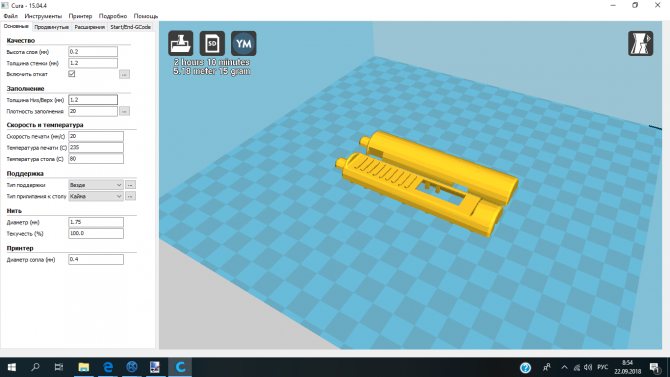

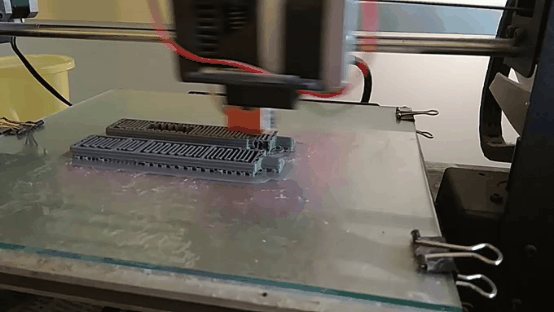

В этой программе настраиваем нужные параметры для печати на 3д принтере, сохраняем файл и запускаем печать.

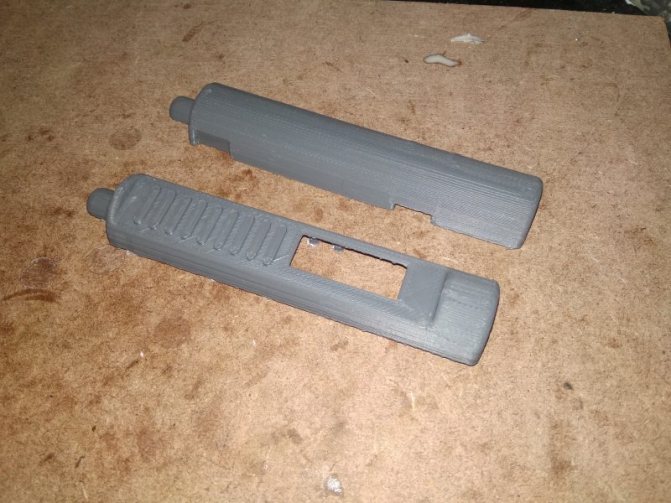

Вот такой корпус получился

Впринципе можно его обработать, покрыть лаком и использовать, но напечатанный на принтере корпус недостаточно прочен, поэтому я изготовил из силикона формы для заливки пластика.

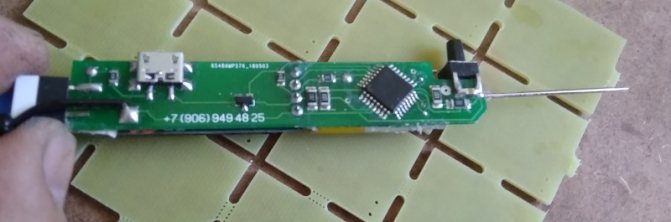

Дальше была разработана в sprint layout плата и изготовлена с помощью лута. К сожалению фотографий той платы не сохранилось. После отладки я заказал платы а промышленом качестве. Сборка контрольки своими руками.

После этого была написана программа для атмеги.

to be continue…

Какой-то ШИМ, уже даже не помню что это и на каком автомобиле)

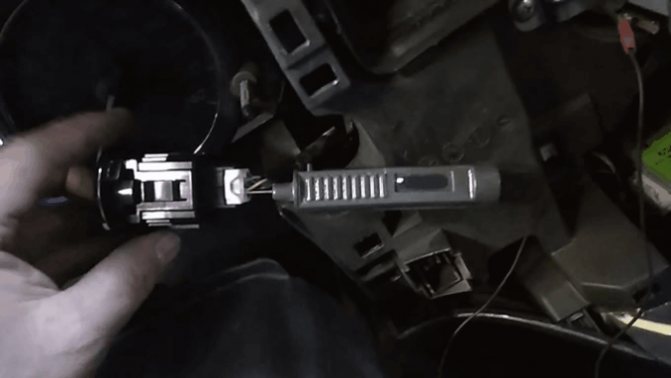

Проверка мотора дворников на гранте, сигнал концевика редуктора, очень удобно.

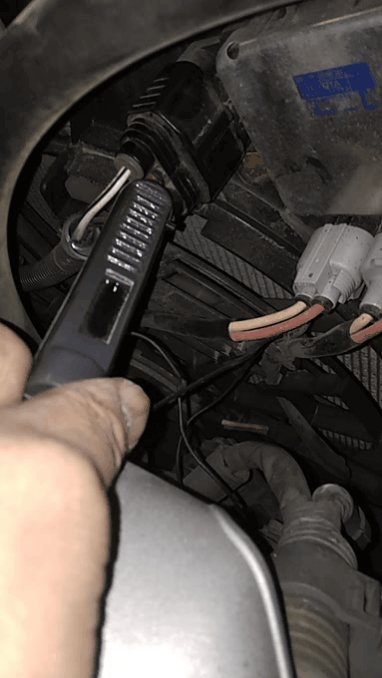

Проверка блока управления вентиляторами на Митсубиси, шим сигнал управления.

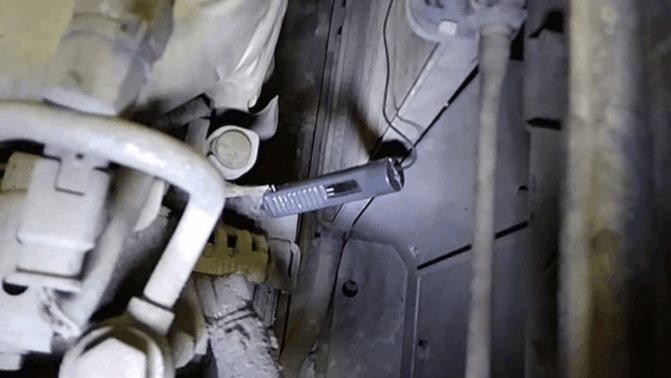

Проверка кислородного датчика на Митсубиси паджеро
