Как сделать водометный двигатель своими руками

Принцип работы и конструкция

Водометный движитель, или попросту водомет, представляет собой движитель (специальное устройство, которое преобразует энергию источника внешнего типа или двигателя, путем взаимодействия с окружающей средой, в процесс перемещения транспорта), чья сила, предающая морскому судну движение, образуется водной струей, которая выталкивается из него.

По сути водометный движитель – это насос водяного типа, функционирующий в подводном пространстве.

Принцип работы устройства напоминает способ передвижения некоторых моллюсков (осьминоги, медузы и т.д). Данные виды морских существ передвигаются посредством выбрасывания вбираемой воды.

Водометные движители в своей конструкции имеют четыре основных составляющих:

• импеллер, или винт, имеющий вал;
• водовод;
• аппарат для спрямления;
• устройство реверсивно-рулевого типа.

Водовод является трубой профилированного образца, в которой поток воды становится быстрее или благодаря механизму лопастного типа, или благодаря энергии топливного сгорания, или же благодаря давлению газа в сжатом виде. Последняя система способствует направленному движению струны сквозь выходное отверстие, расположенное в кормовой области. Водная масса, отбрасываемая резким импульсом, создает основной упор двигателя, а это в свою очередь заставляет судно двигаться на поверхности воды.

Водоводы находятся во внутренней части корпуса любой водометной подвесной лодки или катера с водометным движителем. То насколько может быть эффективен водометный двигатель, зависит в основном от того, какую форму имеют водопроводы, где они располагаются и какой конструкцией обладают водозаборники.

РРУ, во время совершения вращательных движений в горизонтальной потоковой плоскости, заставляет судно поворачиваться. В случае если поток перекрывается прямо из сопла, то водная струя делает поворот в обратную сторону, придавая судну обратный ход.

Водомет довольно часто забивается морскими водорослями. Когда они наматываются на импеллер и вал, то может произойти заклинивание механизма. Для таких случаев во избежание поломки системы, водометные лодочные двигатели предусматривают наличие на поверхности вала специальной шпонки. Можно открыть маленький люк удалить все водоросли.

Устройство агрегата

Никаких кардинальных отличий в конструкции водомета и двигателя с гребным винтом нет. Входной вал оснащен импеллером, что создает направленный поток воды. В водомете крыльчатка находится внутри двигателя. Входящее и выходящее отверстие разнятся в диаметре. Изменить направление струи воды позволяет реверсивно-рулевая управляющая система.

Управление аналогичным катером с разными типами двигателя отличается. Поэтому производители водометов предлагают пройти курс обучения, чтобы пользователь, привыкший к винтовому мотору, изучил нюансы и смог обрести уверенность в действиях. Во избежание турбулентности до попадания воды в импеллер, используется профилированная внутренняя часть водомета.

Как создать двигатель самостоятельно?

Двигатель своими рукам создать не так трудно, как может показаться на первый взгляд. Водометные движители обычно изготавливаются рыбаками на основе конструкции двигателя классического типа. Будущее изделие может базироваться, к примеру, на китайских моделях двигателей или на отечественных (от 5л до 100л). Чертежи данных конструкций представлены в следующем виде:

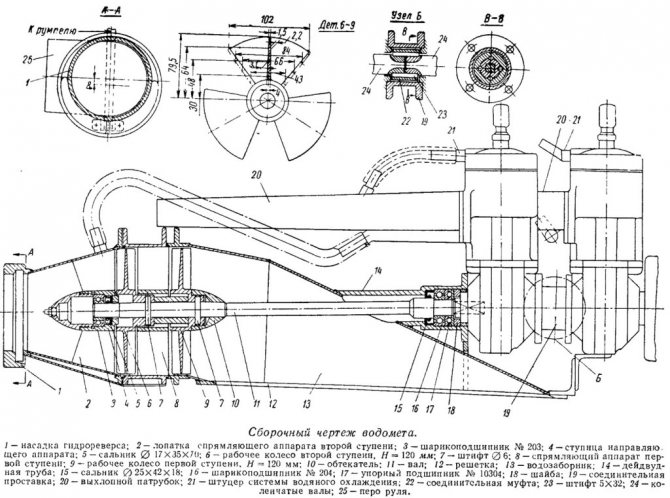

Чтобы сделать водометный мотор, можно воспользоваться классическим редуктором штатного образца: он должен быть закреплен на основном дейдвуде в области двигателя. Реализуется это путем использования фланца. После этого берется заготовка из металла, куда следует присвоить развертку водозаборника, 6 лопастей и водозаборника.

Чтобы создать заготовку на базе стандартной схемы, применяются напильник и вальцы. После, при помощи этих же инструментов производится обработка изделия. В результате проделанной работы заготовка получает необходимую форму. После этого наступает момент для того, чтобы сварить швы продольного и поперечного типов.

Водометная конструкция должна обзавестись также ступицей: для данной части отводится область в месте бобышка. Помпа лодки в сухой структуре имеет вес в двадцать килограмм. Тем не менее, схема этого изделия может встречаться в очень редких случаях. Однако любой человек может изготовить помпу самостоятельно, так как в глобальной сети присутствует вполне достаточное количество инструкционных материалов. Важно также учесть, что водометные лодки имеют большую степень рентабельности, чем лодки с простым двигателем.

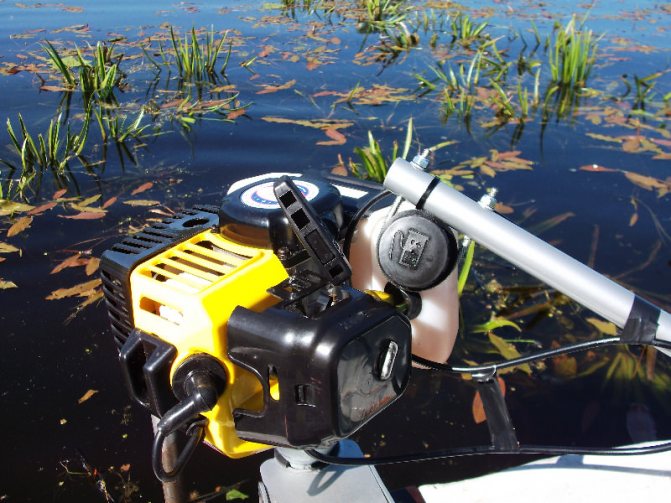

Водометные лодочные моторы для надувных лодок изготавливать гораздо проще, чем для крупных катеров с водометным двигателем. Основным преимуществом является то, что для данного вида лодок могут быть использованы практически любые разновидности моторов независимо от конструкции. Рекомендуется для них выбирать водометные движители, мощность которых составляет от пятнадцати до двадцати л.с.

Наиболее подходящим вариантом мотора для лодки считается подвесной мотор. В сравнении с мотором стационарного образца подвесной водометный лодочный мотор не охватывает полезный лодочный объем, легко подвергается демонтажу. Устройство характеризуется небольшим весом, высоким уровнем УМ, простой конструкцией, а также доступностью в эксплуатации.

Положительные и отрицательные особенности

Водометные движители характеризуются следующими достоинствами:

• хорошая степень защищенности от повреждений механического характера, а также возможность предотвратить кавитацию;
• судно может проходить через мелководье, преодолевать водоемы, повергшиеся засорению, а также иного рода препятствия, которые выступают из воды. Водометные движители здесь оказываются оптимальнее, чем простые моторы винтового типа, у которых может пострадать винт либо основной мотор;
• гарантия безопасности – импеллер располагается во внутренней части изделия и не несет опасности для тех людей, которые находятся вблизи лодки;
• водометные лодочные моторы обеспечивают катерам большую устойчивость и отличную управляемость;
• водометные движители позволяют лодке либо катеру разворачиваться прямо на месте, а также перемещаться вперед бортом;
• исчезает необходимость в использовании реверса, имеется возможность для резкого торможения;
• более низкий шум гидродинамического типа, чем у движителей винтовых.

• кПД на небольших скоростях меньше, чем у винтовых систем;
• затрудненный процесс перенесения водной массы через днище водного транспорта к самому насосу;
• водозабор функционирует подобно помпе, затягивая мелкий мусор со дна. Из-за этого может забиться охладительная система или повредиться водовод, а также импеллер;
• высокая вероятность износа ротора, потому что эксплуатация судна происходить в районах мелководья;
• дорогой ремонт;
• катер водометный может барахлить, находясь на небольшом ходу.

Выбор водомета

Во время подбора изделия данного типа для лодки или катера необходимо владеть информацией, касающейся 3-х базовых составляющих водного средства передвижения:

В отношении движителя – это характеристики тяговые, которые зависят от степени мощности самого двигателя, а также от того, насколько быстро движется судно.

В отношении двигателя – это характеристика скорости внешнего образца, зависимая связь мощности самого двигателя и того, как быстро он совершает движения.

В отношении корпуса самого катера – сопротивление буксировочного вида, прямая зависимость сопротивляемости корпуса от той скорости, с которой он перемещается. Данного рода характеристики могут быть рассчитаны в случае многообразных загрузках судна.

Применение водометов

Водометные устройства типа «Заря» достаточно часто используются на судах, плавающих на мелководье. К примеру, на таких, как легкие моторные лодки или скоростные суда, использующиеся для буксировки, а также судна, которые служат в качестве подруливающего агрегата для улучшения маневренности.

Водометные устройства используются в качестве движка на катерах.

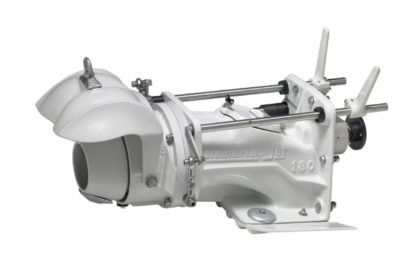

Такие компании изготовители, как Suzuki или Yamaha, специализирующиеся на выпуске лодочных моторов, выпускают подвесные движки с уже встроенным водометным устройством или специальные приставки.

Модели предусмотрены для самостоятельной установки, к примеру, на водные гидроциклы, или на воднолыжники.

Многие конструкции, благодаря особенному строению, используются для установки на военную технику, к примеру, на плавающее на сегодняшний момент и активно используемой в РФ.

Для судов подводного флота, в настоящее время используются модели с водометным двигателями двух основных типов, выполненные во Франции или РФ.

Конструкция водометного двигателя

Главными элементами такого механизма, как и в классическом варианте, являются двигатель внутреннего сгорания и винт, только последний расположен внутри длинной трубы, проложенной вдоль корпуса лодки. Разумеется, «труба» — это слишком упрощенный термин. Правильное название этой части двигателя – водовод, а состоит он из следующих узлов:

• водозаборник: передняя часть, по которой вода поступает к винту;
• спрямляющий аппарат: благодаря этому элементу вращательное движение закрученного винтом водного потока трансформируется в прямолинейное;
• сопловой аппарат: завершающая часть «трубы», из которой вода выбрасывается наружу.

Еще один важный элемент водомета – реверсивно-рулевое устройство, благодаря которому лодка может менять направление движения, а также давать задний ход.

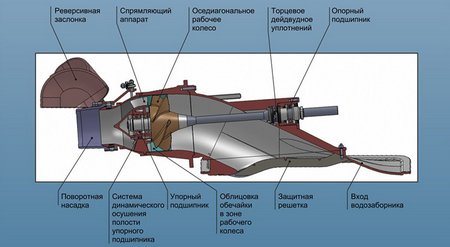

Схема конструкции водометного двигателя

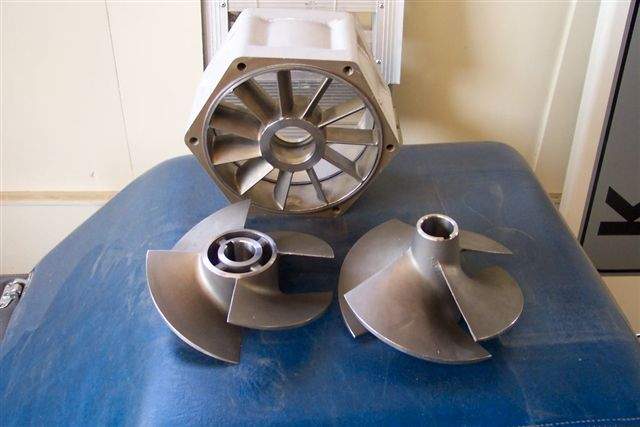

Винты (их также называют рабочими колесами или импеллерами) бывают нескольких видов:

• Осевые: наиболее просты в изготовлении, но обеспечивают самый низкий КПД и ввиду ярко выраженного эффекта кавитации могут работать только на низких оборотах.
• Осе-диагональные: имеют более высокий КПД и рассчитаны на среднеоборотистые двигатели;
• Диагональные и шнековые: наиболее современные и чрезвычайно сложные в изготовлении разновидности, характеризуются самым высоким КПД и способны работать с высокооборотистыми двигателями.

Среди всех составляющих водомета винты находятся на первом месте по сложности изготовления. Для этого применяется метод точного литья с последующей шлифовкой.

Не стоит приобретать водомет с импеллером, лопасти которого приварены к ступице, а не составляют с ней единое целое: такие винты зачастую имеют дисбаланс, что приводит к их разрушению при повышенных оборотах.

Основные характеристики водомёта

Использование водометных двигателей обеспечивает увеличение эксплуатационных возможностей плавсредства, так, для этого применяют двигатель-водомет с насосом осевого типа. Это возможно за счет обеспечения контроля и регулирования релевой тяги, за счет контроля за числом оборотов лопастей.

Еще одним важным показателем устройства конструкции является применение энергоносителя, который наиболее предпочтителен на силовых установках лодки.

К особенностям классических конструкций водомета можно отнести тот факт, что в разработанном устройстве используется специальный комплекс, в котором отсутствует гребной вал.

Помимо этого, в дополнение к конструкции на роторе монтируются лопасти центробежного насоса, а также оградительное стопорное кольцо, специально в статоре изготовлены нагнетательные отверстия насоса центробежного характера.

Преимущества и недостатки

За счет установки водометного двигателя владелец плавсредства выигрывает в следующем:

1. Поскольку спрятанному в водоводе винту наматывание водорослей не грозит, лодка приобретает способность легко перемещаться по заросшим водоемам.
2. Удары винта о дно также исключены, что дает возможность беспрепятственно плавать в местах с небольшой глубиной или с отмелями.
3. Лодка с водометом становится безопасной для купальщиков, водолазов и обитающей в водоемах фауны.
4. В отличие от обычных гребных винтов, рабочие колеса водометов, особенно современные, защищены от негативного воздействия кавитации.

Но придется примириться и с некоторыми недостатками:

1. При той же мощности двигателя лодка будет двигаться медленнее, чем с обычным винтом.
2. Ухудшается управляемость.

Кроме того, лодка становится тяжелее из-за веса воды, заполняющей водомет.

Для того чтобы поменять трубы в квартире, необязательно вызывать бригаду мастеров. Замена труб в квартире своими руками существенно сэкономит средства несмотря на всю сложность данного предприятия.

Как правильно соединить унитаз с канализационной трубой, смотрите тут. Обзор основных вариантов.

Как сделать самому?

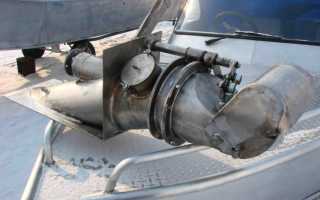

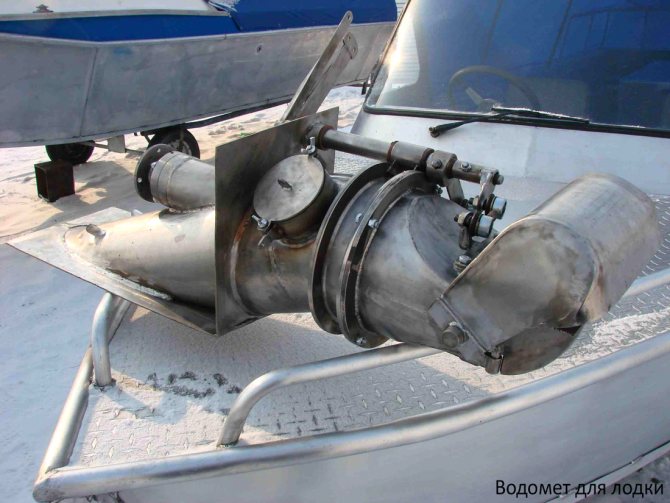

Немалой эффективностью пользуются водометные конструкции, созданные своими руками. Самыми популярными устройствами являются те, в основе которых лежит лодочный мотор, к примеру, «Ветерок». Такой выбор объясняется доступностью модели движка, его можно купить на разборках, автобазарах, в интернет-магазинах.

Для самостоятельного изготовления водомета потребуется заранее подготовить:

• переходной фланец;
• специальный редуктор;
• развертки водосборника;
• сварочный аппарат;
• ступица;
• клей;
• схема мотора;
• штуцеры;

Перед непосредственно сборкой нужно пройти процесс подготовки: заранее изучить ТБ и требования, стандарты качества водомета, чтобы в процессе эксплуатации он не нанес вред.

В уже существующей конструкции водомета делается специальный паз, который при работе двигателя гарантирует высокий уровень проходимости и значительно снижает гидродинамическое сопротивление. Заранее подготовленный штативный редуктор крепится к главной оси двигателя. Сделать это можно с помощью переходного заготовленного фланца, который будет выступать креплением.

После, в стальной заготовке, делается развертка обейчаки, водозаборника и 6 лопастей. Для обработки стандартных заготовок понадобятся напильник и гибочные вальцы. Также, данная операция может быть выполнена вручную на оправке. Тем самым получится придать стальной заготовке нужную форму. Затем, нужно будет заняться свариванием поперечных и продольных швов фасонных пазов.

В полученную конструкцию необходимо установить ступицу, для этого на бобышке предусматривают место.

Учитывая, что сегодня на просторах интернета можно найти любую схему и описание, практически каждому под силу сотворить водомет для лодки самостоятельно.

В отличие от покупных моделей, самостоятельно изготовленные, отличаются более высокой рентабельностью. Готовая конструкция весит более 400 кг и может развивать скорость 20-25 кмчас.

Принцип работы

Выбрасывая с большой скоростью воду, водомет создает реактивную тягу, которая и приводит лодку в движение. Рассмотрим данный процесс более детально:

1. Вода поступает в расположенный в передней части лодки водозаборник. Он снабжен сеткой, которая отфильтровывает водоросли и плавающий в воде мусор. Конструируя водозаборник, инженеры стремятся обеспечить ламинарное течение воды в нем, так как наличие турбулентности на подходе к винту значительно ухудшает характеристики двигателя.
2. Винт с силой отбрасывает воду назад, при этом она попадает в сужение, благодаря чему ее скорость возрастает.
3. Спрямляющий аппарат, как уже говорилось, увеличивает скорость потока за счет преобразования его вращательного движения в поступательное. Его лопаткам стараются придать такую форму, которая обеспечивала бы наименьшее сопротивление движущейся жидкости. Производители применяют различные конструкции спрямляющих аппаратов. Одна из них – лопаточное поджатие – позволяет использовать данный элемент одновременно в качестве соплового аппарата.
4. Далее поток попадает в сопло (если эту функцию не выполняет спрямляющий аппарат). Благодаря небольшому проходному сечению, давление воды здесь преобразуется в скорость – этот эффект и называется поджатием.

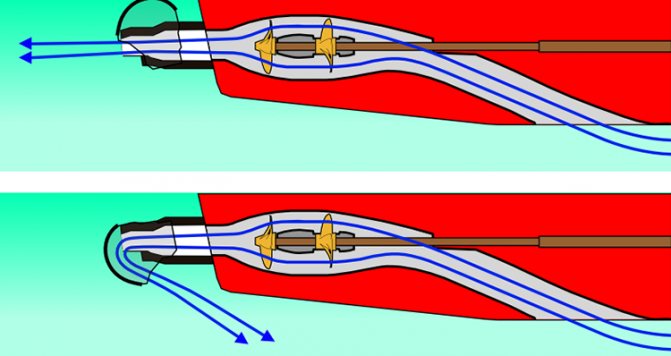

Схема работы водомета

Советы и рекомендации по эксплуатации установки

Рекомендуется придерживаться основных советов по сборке и установке водомета:

1. Для установки можно выбрать 2 основных варианта, которые используются чаще всего: установка в корпусе или за пределами корпуса лодки.
2. Для правильной установки нужно сделать со стороны кормы специальное сопло.
3. Эксплуатация водомета допустима в тех же условиях, что и обычного лодочного мотора, в разных глубинах и водоемах.
4. Перед испытаниями и даже, перед установкой, нужно убедиться, что мощность водомета соответствует мощности лодки и сравнить технические параметры.

Сделать самостоятельно водомет совершено несложно, главное, иметь под рукой необходимые инструменты и материалы. В целом, заранее заготовив все необходимое, работа займет не более 3-4 часов, даже для новичков, а эффективность конструкции будет значительно выше. Помимо этого, в процессе эксплуатации самостоятельно созданного водомета, затраты будут ниже.

Преимущества водометных движителей

Водомет можно установить практически на любые суда, если это позволяет водоизмещение. Это пассажирские паромы, прогулочные, лоцманские суда, спасательные и патрульные катера, военные корабли и плавающая военная техника, рыболовецкие суда и катера для отдыха. В зависимости от особенностей проекта, движитель может быть подобран с учетом требований, которым должно отвечать судно. Например, для патрульных катеров это максимальное ускорение и скорость, для лоцманских судов – маневренность, а для паромов — высокий пропульсивный коэффициент на крейсерской скорости.

Комплексное производство

Производство HamiltonJet находится в Новой Зеландии, там же располагается центр разработок новых технологических решений. Весь процесс от литья до сборки и испытания происходит в одном месте, что положительно сказывается на качестве продукции. Сегодняшний объём выпускаемой продукции составляет примерно 3000 единиц в год, а всего в мире эксплуатируется около 54000 движителей HamiltonJet. Компания концентрирует все свои силы исключительно на разработке и производстве водометных движителей и систем управления ими, не рассеиваясь на другие сферы.

Маневренность

HamiltonJet отличается от других марок водомётных движителей более высоким пропульсивным коэффициентом и, как следствие, топливной эффективностью и высочайшим показателем скорости отклика на команды. Благодаря технологическим особенностям в системе рулевого управления, движители HamiltonJet справедливо являются лидером по маневренности. Например, по показателю реверсной тяги или тяги на «нулевой» скорости, преимущество HamiltoJet может достигать 40-45% а в некоторых случаях и больше. Не стоит забывать о высоких эксплуатационных показателях и удобстве установки.

Подбор при проектировании

Подбор водомета для лодки — один из самых важных этапов проектирования нового судна. Именно поэтому подбор движителя производится совместно с дистрибьютором и инженером HamiltonJet. В России с 2007 года дистрибьютором и одним из 54 уполномоченных мировых представителей HamiltonJet является . Специалисты компании непрерывно повышают уровень профессиональной квалификации, проходя обучение в региональных офисах HamiltonJet, что гарантирует профессиональный подход к решению любой задачи.

Электронные системы управления

Также компания HamiltonJet разрабатывает и изготавливает собственные системы управления, для их максимальной совместимости с характеристиками движителей и требованиями заказчика. Этот подход позволяет сохранить преимущества управляемости, которые изначально заложены в конструкцию движителя. Помимо привычных гидравлических систем HamiltonJet производит и электронные системы, такие как blueARROW или MECS.

Самодельный водомет для лодки ПВХ

По сравнению с лодками объёмного размера, лодки из ПВХ считаются самыми практичными и компактными. В том случае если на них потребуется установка водометного оборудования.

Так как к суднам такого вида подходит практически любая модель лодочных двигателей. Поэтому если лодка будет развивать до 20 лошадиных сил, то этого будет вполне достаточно.

На рынках города можно найти абсолютно любую конструкцию, в соответствие с этим проблем с его приобретением быть не должно. Так что купить детали можно ориентируясь на свой вкус.

Не рекомендуется использовать моторы, имеющий крупный вес, поэтому при создании модели оборудования важно обратить внимание на облегчённые конструкции

В большинстве случаев лучше брать детали импортных производителей, так как изделия российского производителя считаются менее качественными.

Материалы для изготовления:

1. Двигатель.
2. Оборудование редуктора.
3. Железный диск, с прорезями для болтов.
4. Деталь для крепления ходовой части.
5. Устройство для сварки.
6. Схема сборки водосборника.
7. Чертёжные материалы.
8. Штуцеры для соединения деталей.
9. Смесь для склеивания.

Подготовка

Самый ответственный момент при изготовлении мотора – это его чётко продуманная схема его производства. Так как малейшая неточность может привести к аварийной ситуации.

После каждого соединения деталей, важно обязательно перепроверять на качество её закрепления, опираясь на данные сделанного макета. При этом нужно учитывать каждое действие, данная работа является очень ответственной

Изготовление

Ширина основного отверстия водомета для сбора воды должна иметь несколько меньшую окружность по сравнению с наружным входом патрубка.

В некоторых случаях в местах с очень тенистым дном, во время проплывания могут наблюдаться некоторое замедление хода двигателя, по причине попадания травы в моторный отсек.

Именно поэтому такие места следует избегать.

Установка профессионального очистительного устройства для лодочных двигателей не обязательно, в этом случае вполне подойдут и обычные фильтры.

Если вы первоначально решили создать искусственно созданный водомет, то для того, чтобы он прослужил в течение нескольких лет, в первую очередь, не нужно браться за первую попавшуюся схему построения мотора, важно просмотреть все необходимо важные видео и фото материалы, а так же пообщаться на форумах с людьми, знающими технологию производства. Главная часть работы двигателя заключается в расположении винта

Важно чтобы он был размещён в соответствии с размерами самого моторного отсека.

Главная часть работы двигателя заключается в расположении винта

Читайте Ловля тайменя разными снастями и выбор приманок

Важно чтобы он был размещён в соответствии с размерами самого моторного отсека.. Вообще лодки из ПВХ не являются быстроходным судном, поэтому на них используются моторы малой мощности по сравнению с катерами

Что будет вполне достаточной для речных прогулок и для ловли рыбы

Вообще лодки из ПВХ не являются быстроходным судном, поэтому на них используются моторы малой мощности по сравнению с катерами. Что будет вполне достаточной для речных прогулок и для ловли рыбы.

Создав свою собственную конструкцию, в итоге можно получить очень эффективную и качественную вещь. Возможно, что он окажется гораздо лучше и выгоднее фабричного.
