При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.
Конструкции и применение

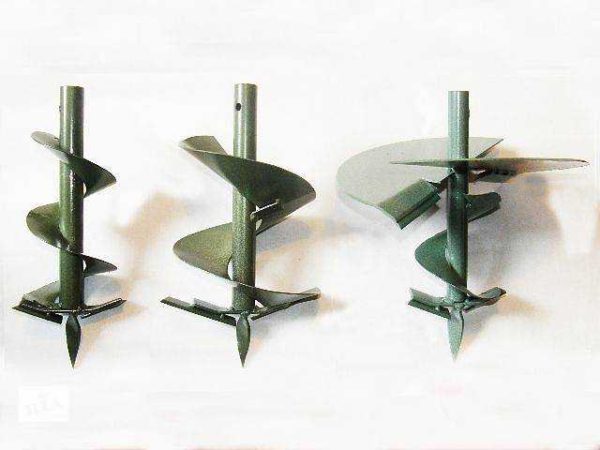

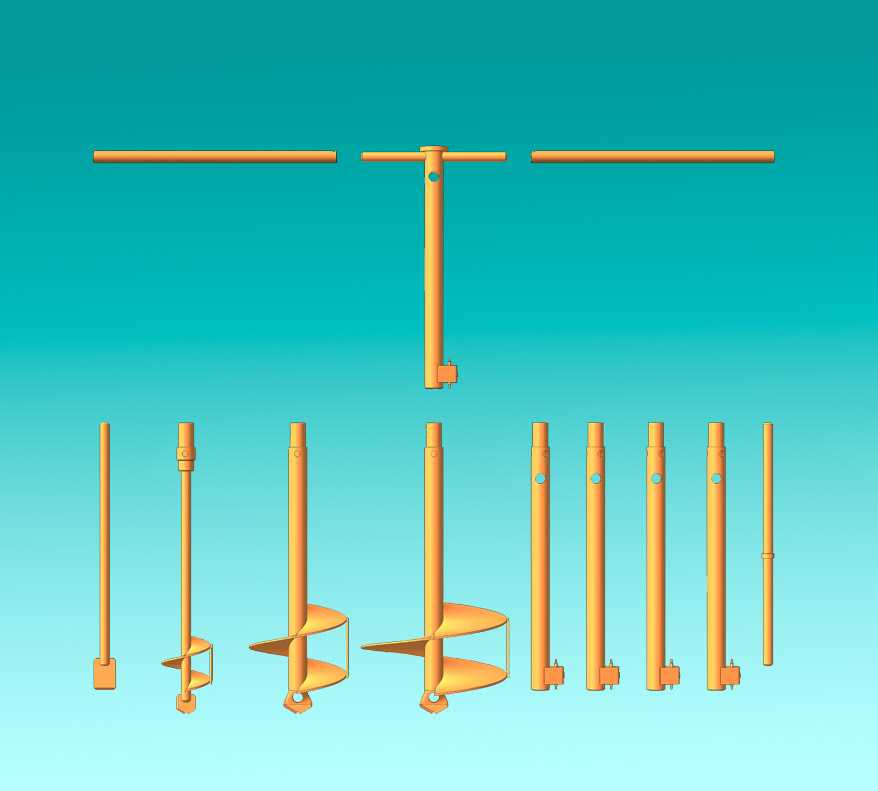

Есть три основных конструкции земляных буров:
- Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

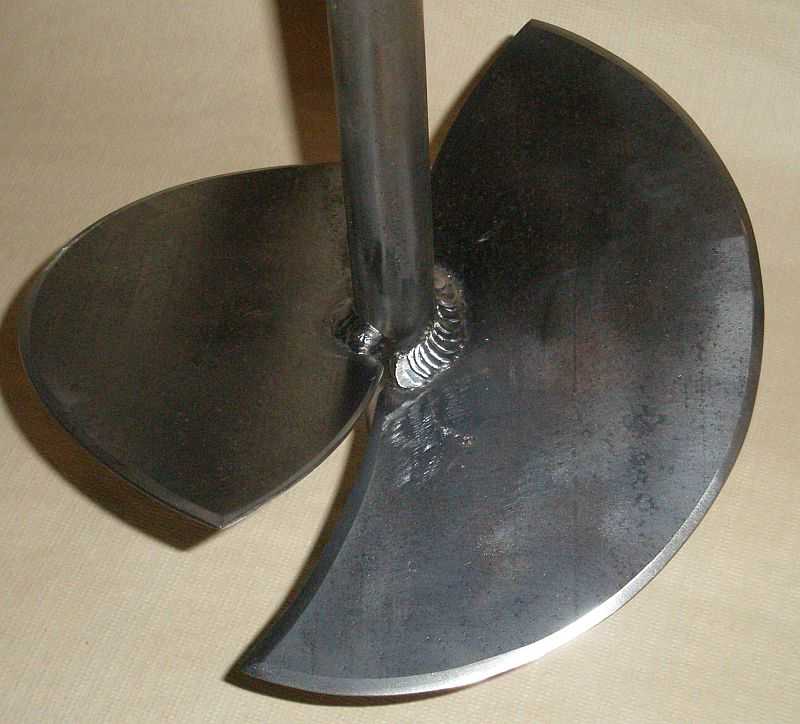

Пример самодельного земляного садового бура - Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

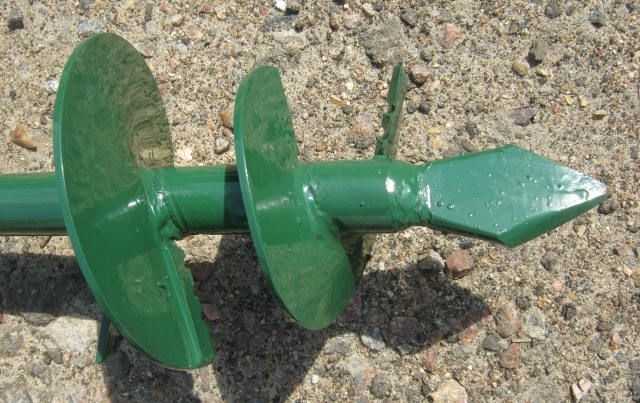

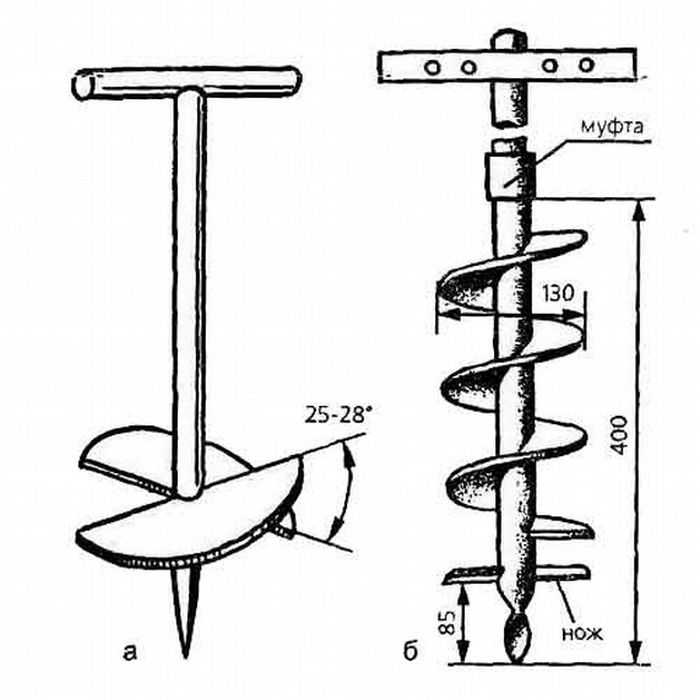

Шнековый бур отличается навитыми спирально несколькими оборотами спирали - Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

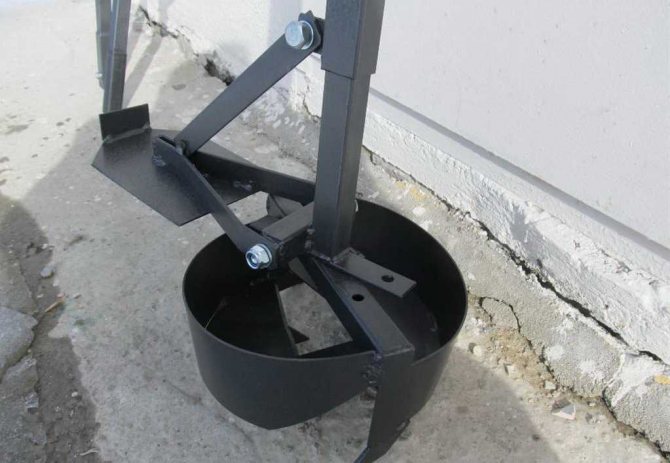

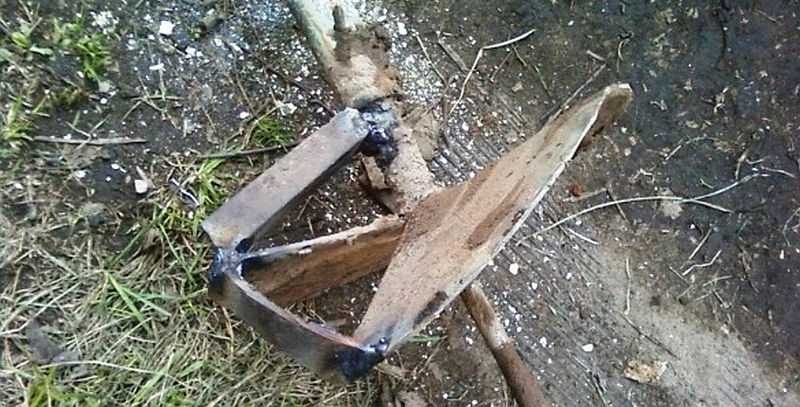

Откидывающееся лезвие — особенности бура для свай ТИСЭ
Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Виды инструмента
Один из важных параметров — форма режущей плоскости и ее расположение на штанге. Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели.
Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:
- чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
- нижняя расширенная часть фундамента отсутствует;
- если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.
Альтернатива — устройство, имеющее комплект сменных ножей. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.
Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.

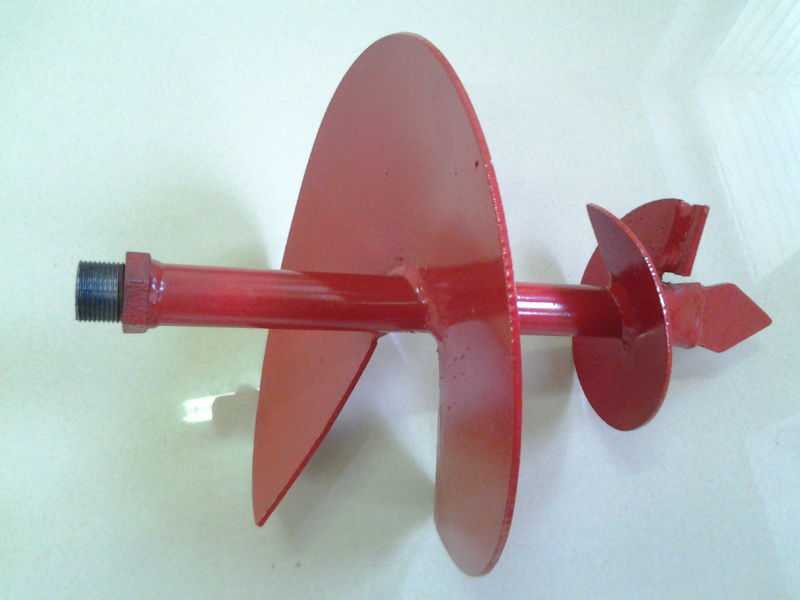

Главная особенность — наличие навесного плуга, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.
Делаем садовый бур

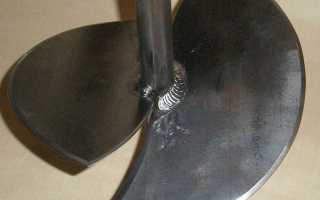

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
- Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

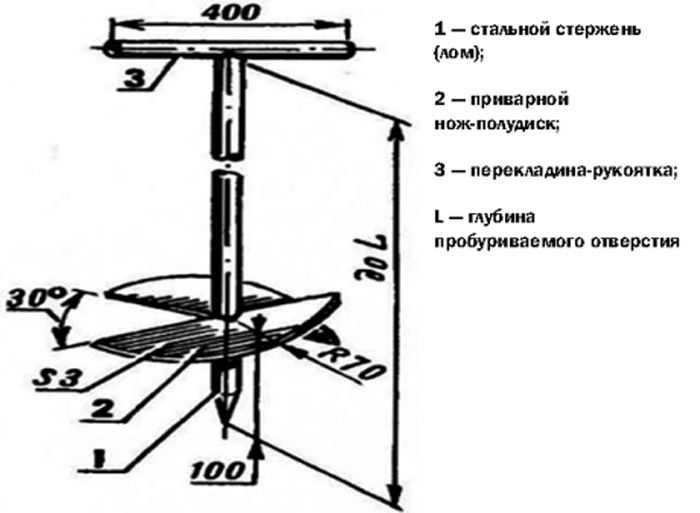

Бур для столбов может быть со сборной штангой - Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно. Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
- Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
- Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.
Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.
Материалы
Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.
Ножи-лопасти делать можно из:
- листовой стали толщиной от 4 мм;
- пильного диска для болгарки подходящего диаметра.

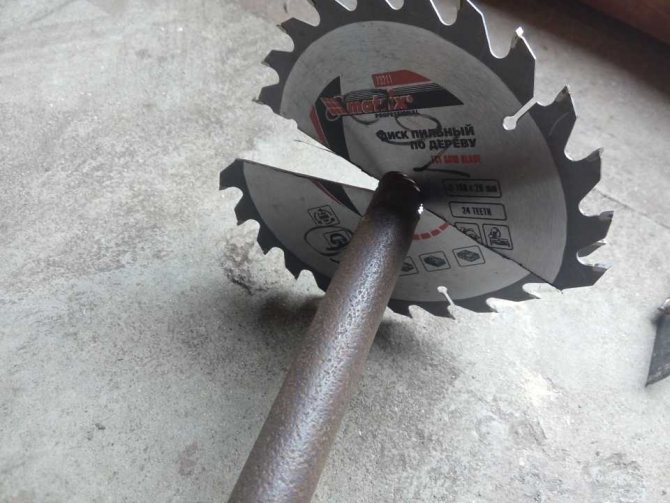

Землебур с лопастями из пильного диска для болгарки
Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.
Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

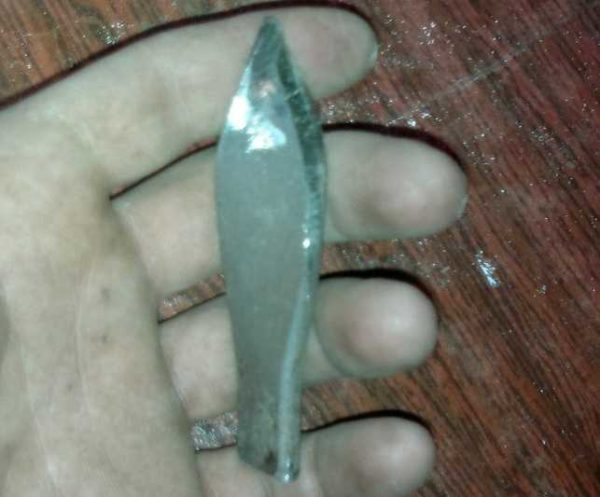

Наконечник для земляного бура из полосы стали
Пика — один из вариантов наконечника
Комбинированный наконечник для измельчения пород
И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.
Ножи и способ из крепления

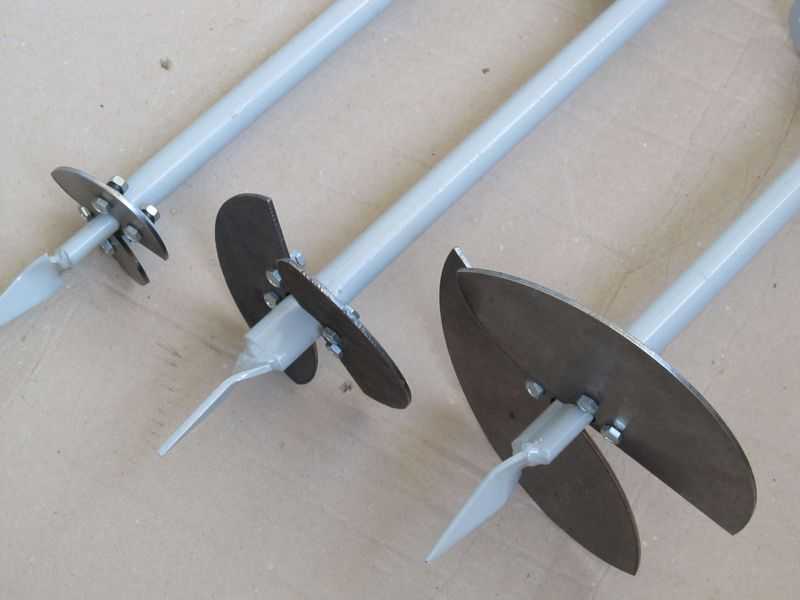

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
Читайте также:
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.
На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Листовая сталь
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).
Ручной буроям с одним витком
Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.
Усиление ручного бура для бурения скважин в плотных грунтах
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
-
Читайте также:
Из пильного диска
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.
Диск распилен пополам
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
Модификации
В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

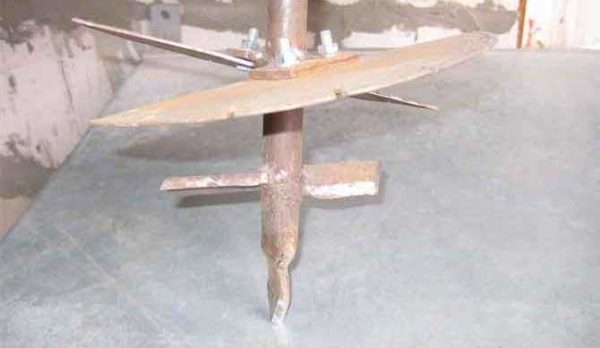

Режущие лопасти можно расположить в несколько ярусов
Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.
Самодельный бур с землеприемником подойдет при установке столбов и свай
И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.
Садовый бур из стёртого алмазного круга
Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина»! Сегодня я хочу вам рассказать о том, как быстро и легко можно сделать удобный садовый бур из отжившего свой век круга по бетону.
У меня уже есть опыт изготовления бура. Когда-то мне потребовалось устанавливать бетонные столбы (старые, ещё советского производства. Так что, сечение у них было как у современного телеграфного))))), и, чтобы не копать ямы лопатой, я изготовил бур. Правда, земля в том месте была твёрдой и каменистой, а диаметр скважин мне нужен был достаточно большой, так что, мне тогда пришлось изготовить мощную и тяжёлую конструкцию из стальных водопроводных труб и листового металла , толщиной 4 мм. («Донором» послужили стенки старого сейфа, так называемого «несгораемого шкафа»):

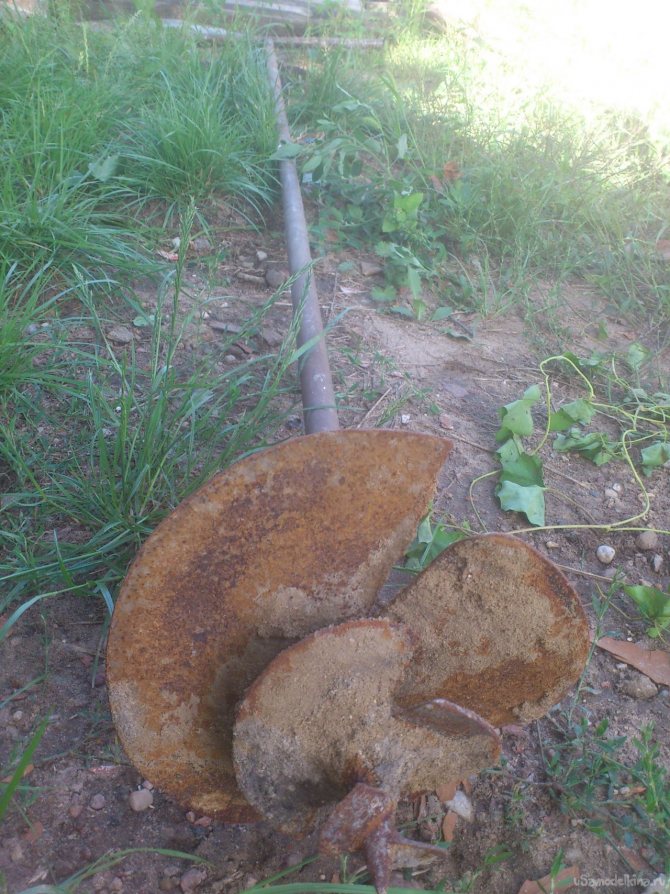

Бур с успехом выдержал работу в каменистой почве. После этого я использовал его ещё один раз. Мне тогда потребовалось вырыть котлован в метре от фундамента дома. Естественно, сделать это можно было только будучи уверенным, что подвижка грунта не произойдёт, иначе последствия могут быть катастрофичны!!! Я вспомнил о своём ручном буре. Пришлось сделать к нему удлинители, чтобы можно было бурить на глубину более двух метров:
Я тогда прокопал неглубокую траншею,а в ней, в ряд бурил глубокие скважины, сразу-же заполняя их арматурой и бетоном. При этом чередовал их местоположение так, что через несколько дней у меня в земле образовалась сплошная стена из «бетонных колонн», верх которой я забетонировал «в монолит», не пожалев поперечной арматуры. С такой подпорной стенкой копать котлован, который глубиной не доставал до конца этой подпорной стенки, а шириной ей уступал, стало безопасно.
С тех пор бур так и не использовался ни разу. Но давно была мысль изготовить более лёгкую конструкцию меньшего диаметра. Ведь иногда возникает необходимость пересадки достаточно больших растений, например. Или установки какого-то столбика.
А недавно у меня «приказал долго жить» алмазный диск по железобетону для «большой болгарки» (230 мм). Это был тяжёлый, очень хороший, диск одной известной фирмы-производителя. (Воздержусь от несанкционированной рекламы))). Прослужил очень долго, резал как масло бетон вместе с арматурой, но, как говорится, ничего не вечно, и режущий слой с алмазной крошкой истощился:
Как видим, это был не сегментный диск, а, так называемый, «турбо», а посему, оставшийся «огрызок» представлял собой ровный стальной круг без каких-либо прорезей. И я сразу решил, что из него-то как раз и получится отличный садовый бур.
Вот что мне понадобилось для его изготовления:

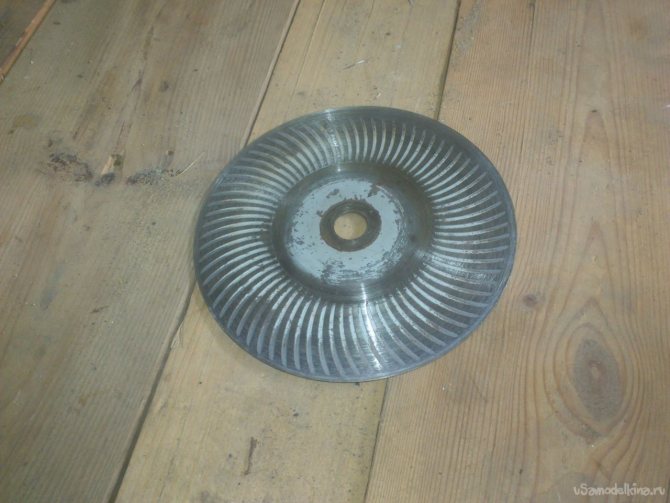

1. Стёртый «турбо-диск» по бетону для УШМ, диаметром 230 мм. 2. Отрезок стальной водопроводной трубы ДУ-15, длиной 1 меттр. 3. Отрезок профильной трубы, сечением 15 на 15 миллиметров. 4. Пластиковые заглушки.
Как я уже говорил, новый бур, в отличии от старого, не будет предназначен для работы в тяжёлых каменистых грунтах, ему не придётся сдвигать в сторону камни, «забуриваясь» на большую глубину, поэтому я решил сделать его «шнекового типа» с углом атаки равным 90 градусов.

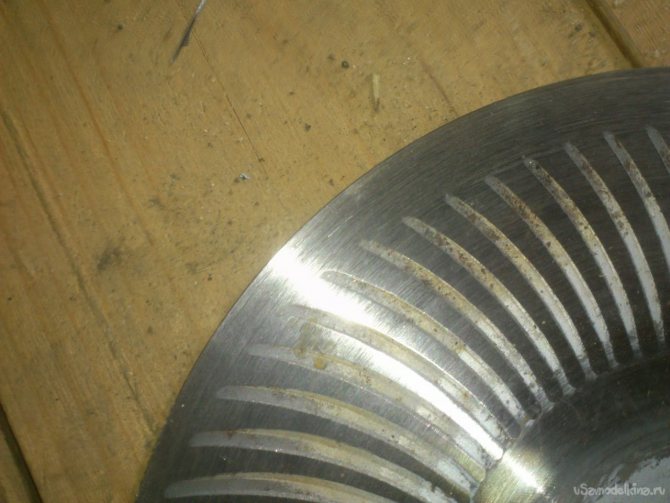

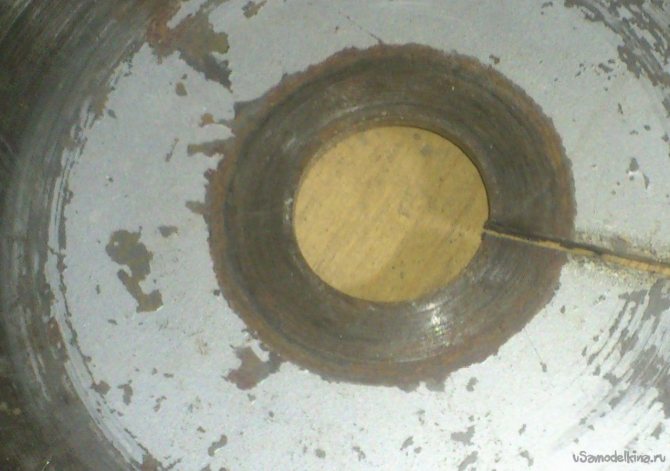

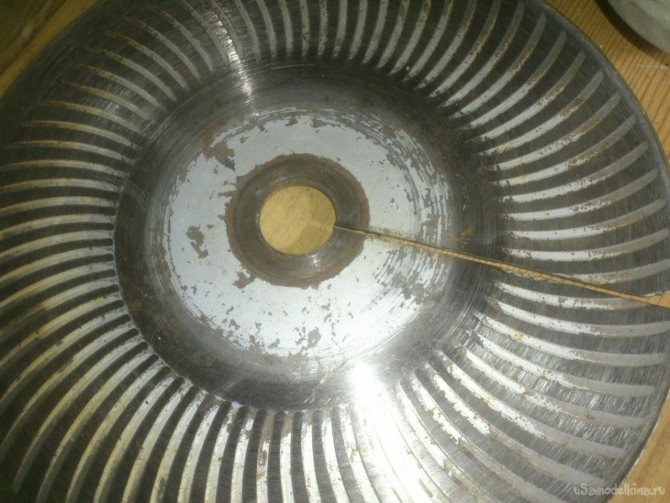

Для этого я распилил его по радиусу при помощи малой УШМ:
Как видим, при этом краешек лопнул и откололся. Это навело меня на мысль, что, возможно, диск выполнен из слишком хрупкой углеродистой стали, и выгнуть его должным образом не получится… Но, поразмыслив, я решил, что достаточно известный производитель оснастки вряд-ли мог сделать диск, который может при ударе лопнуть и разлететься осколками! Скорей, перекалилась только наружная часть, нагревшись до красна от сильного трения, когда закончился алмазный слой. А сама несущая часть просто таки обязана быть выполнена их более пластичного металла.

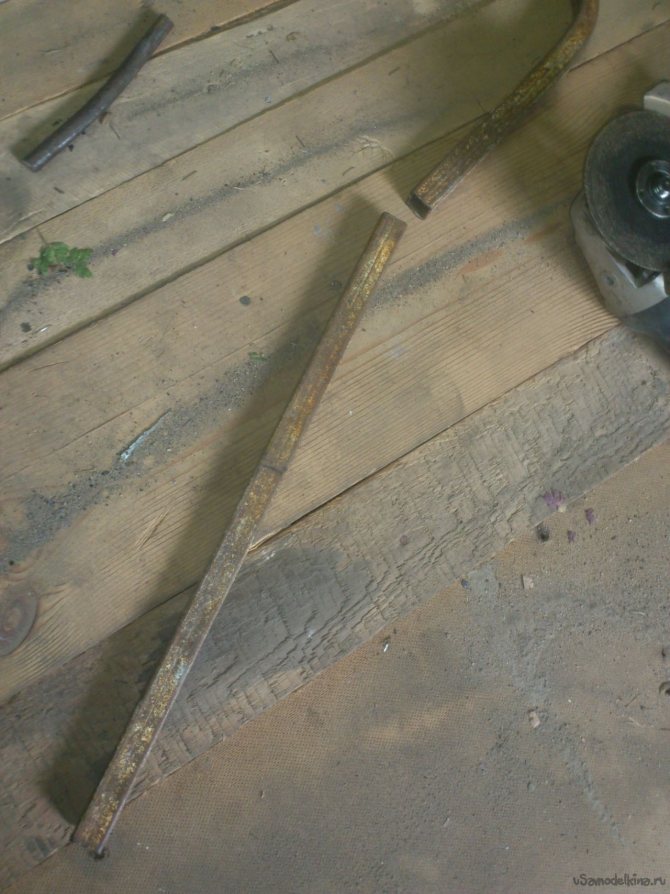

Поэтому я продолжил работу, приступив к изготовлению оси. Её я решил изготовить из стальной водопроводной трубы ДУ-15. Ведь, как известно, посадочное у УШМ имеет диаметр 22,23 миллиметра. А наружный диаметр трубы ДУ-15 равен 21,3 миллиметра. Как по заказу!!! Мне как раз нужен зазор около миллиметра, который позволит искривить диск.
Отрезок такой трубы, длиной один метр как раз нашёлся — остались два таких после изготовления трубчатых снегозадержателей
Делать какое-либо «бурав», или подобие шнека на конце я не посчитал нужным. Выступающая внизу часть оси на буре не участвует в процессе бурения, и нужна исключительно для фиксации бура в горизонтальной плоскости. Поэтому, достаточно будет сделать остриё.
Изначально я хотел забить внутрь штырь подходящего диаметра, обварить, а потом заточить… Но это было «на уровне мысленного проектирования».)))). На деле же, начал его делать спонтанно, когда появилось время ввиду вынужденного перерыва на моей стройке. А потому пришлось ограничиваться тем, что есть под рукой. И я пошёл более простым путём — сплющил конец трубы:

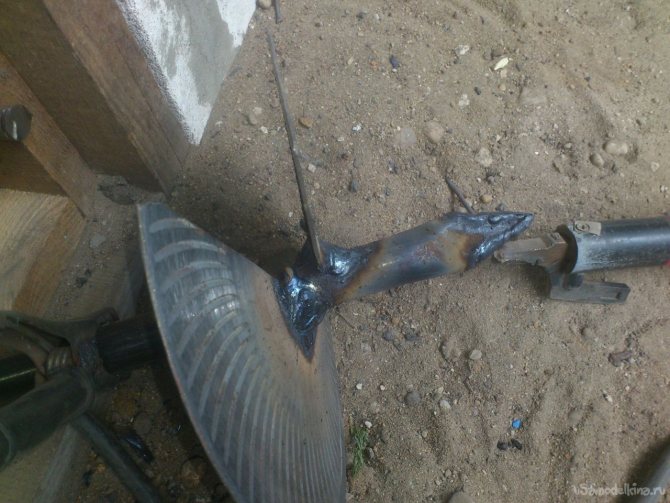

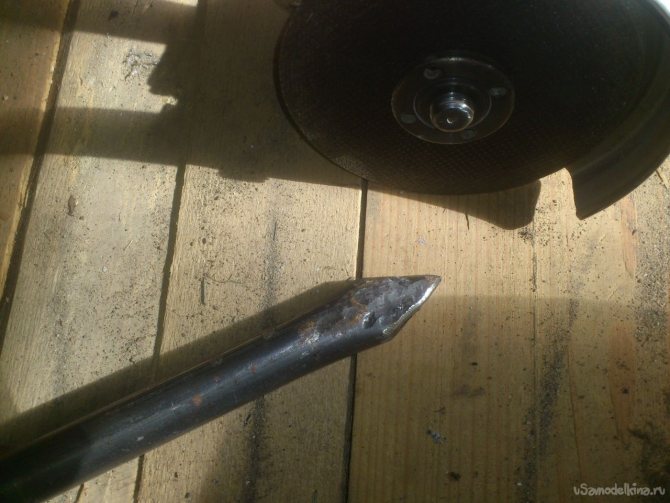

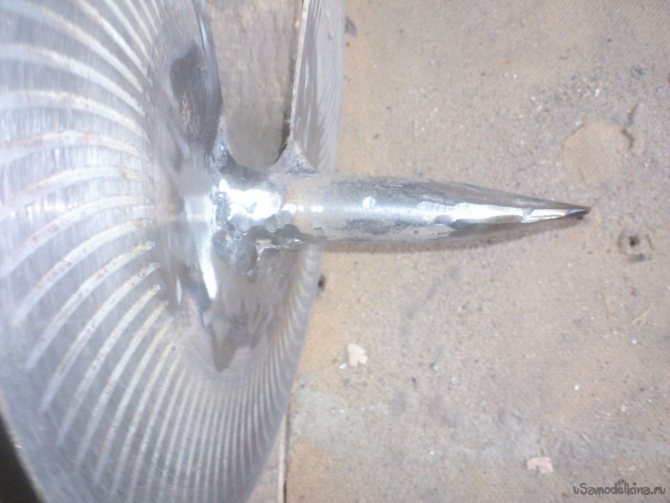

А потом обрезал углы болгаркой, придав сплющенному концу вид острия:
Позже, когда буду заниматься сварочными работами, я его обварю и зачищу.
А пока, нужно всё примерить… Длину выступающей части прикинул на глаз, высунув ровно столько, «чтобы нормально было».))))).
Теперь берём сварочный аппарат (который у меня «живёт» в ящике, из канистры, и привариваем только один край (тот, который будет режущим).
При этом выяснилось, что сваривается этот металл не особо хорошо. Пришлось сперва аккуратно наварить на самом диске расплавленного металла из электрода, а уже потом сварить этот металл с трубой.
Теперь необходимо растянуть наш разрезанный диск в вертикальной плоскости и в таком положении приварить.Кроме того, что я решил придать будущему буру такие свойства, как лёгкость самой конструкции, я решил ещё и обеспечить лёгкость в работе в угоду высокой производительности. Поэтому, разницу в витках спирали я решил сделать небольшой — 25 мм. Для того, чтобы раздвинуть витки на нужное расстояние, я воспользовался шаблоном из обрезка профильной трубы, который забил между винтками:

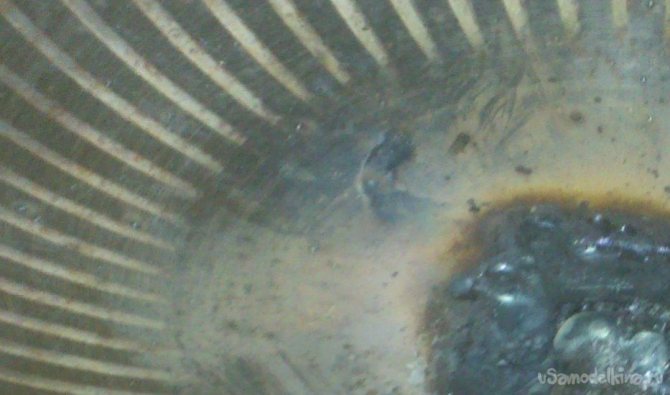

И тут у меня возникла проблема. Как я и предполагал, производитель подошёл к изготовлению очень ответственно. Различные части круга были изготовлены из разных видов металла. И сама ступица тоже была вварена каким-то методом (думаю, трением). И при отгибании основной части она треснула по кругу на половину длины своей окружности, отделившись. Удержало от полного отделения, думаю, проваренное место. (К сожалению, я был тогда сильно расстроен, потому что думал, что завершить проект не удастся. Поэтому забыл сфотографировать эту «аварию». Но мне удалось, отделив круг обратно от оси, ударом молотка вогнать отколовшуюся часть на место и , осторожными прихватками проварить эту еле заметную щель по всей окружности, после чего продолжить работу.
Сначала я думал опустить это в описании, но сейчас решил предостеречь тех, кто, возможно, захочет повторить. Внимательно изучите ваш диск — нет ли в самой ступице вот такого кружка из инородного металла, который я, «не заостряясь», принял за след от прижимной гайки:

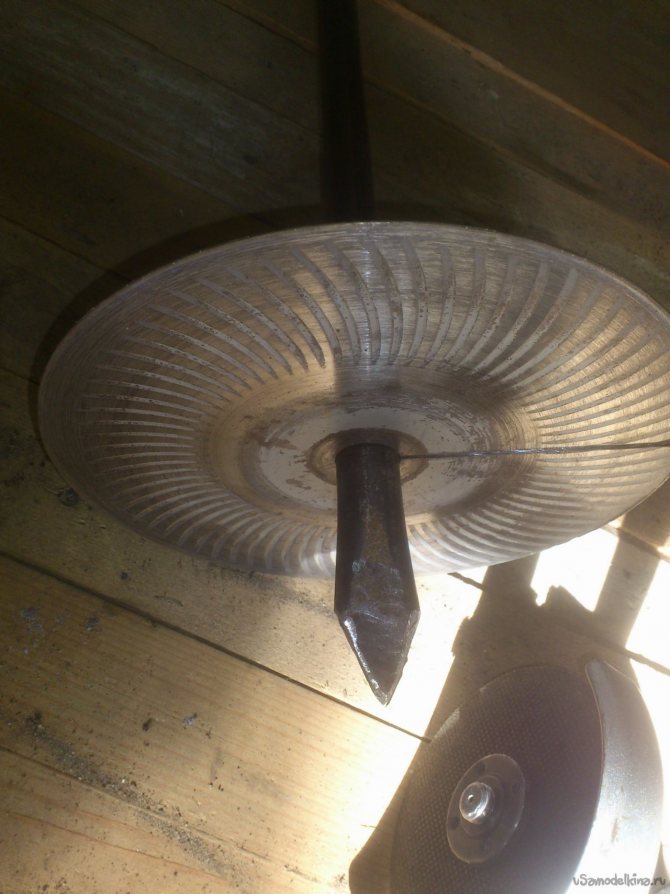

Итак, продолжим… Нет худа без добра. Зато проварить по всей окружности стало уже легче — ведь на диске уже был наварен пластичный металл))). А заодно был заварен и носик-остриё:
Теперь нужно изготовить рукоятку-поперечину. Трубу, из которой я сделал ось, в своё время я обрезал на своём самодельном отрезном станке, а потому отрезана она ровно. Чтобы легче было приваривать и не морочиться с полукруглыми вырезами, я решил изготовить её из трубы квадратного сечения. Благо, в моём «металлоломе» нашлись обрезки нужного сечения, из которых я смог вырезать прямой кусок, длиной полметра:

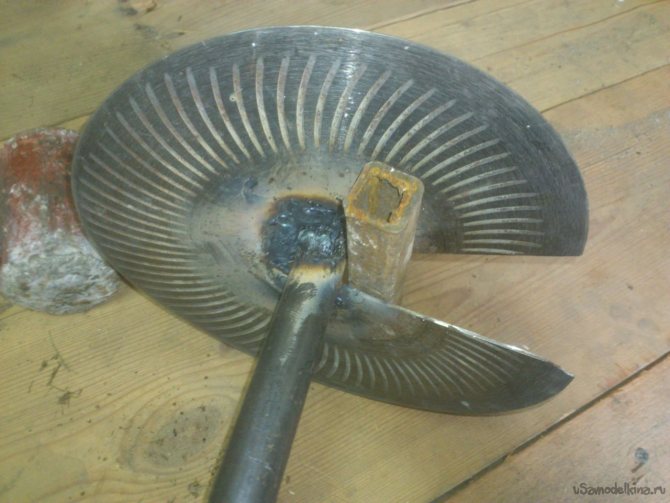

Отрезок этот и был приварен в качестве рукоятки-поперечины, после чего вся конструкция была зачищена «болгаркой»:

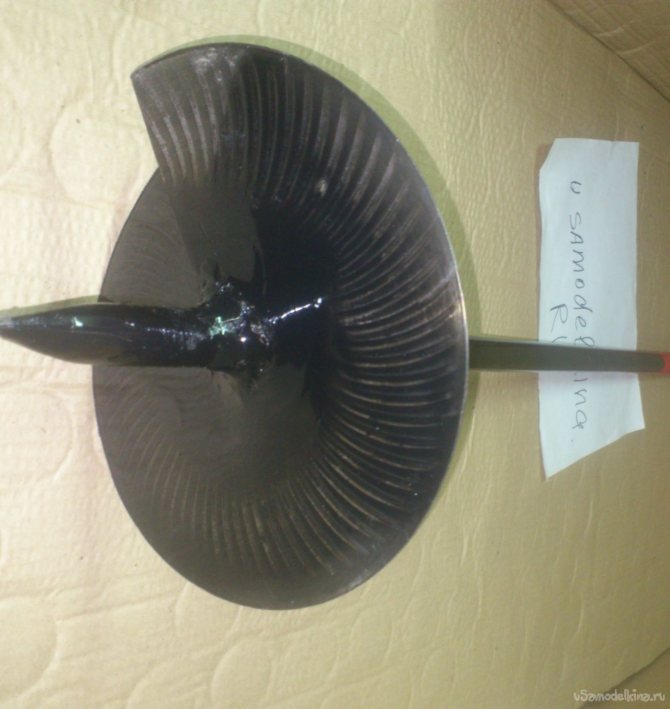

На этом этапе я его испытал. Сделав несколько оборотов, я убедился в том, что получившийся бур очень легко входит в землю, что мне и требовалось…
Вот и готово. Приступаем к «причёсыванию» конструкции. (Хоть мне и многие уже указывали на то, что это, мол, лишнее, и что на функционал это не влияет, я всё равно, придерживаюсь мнения, что все самоделки необходимо доводить до «законченого вида». Так ими значительно приятнее потом пользоваться… Даже, таким примитивным инструментом, как садовый бур… Да что там уже! У меня даже ломы покрашены! ))))).
На этот раз я пожалел синей краски из баллончика, и покрасил весь бур в чёрный цвет:

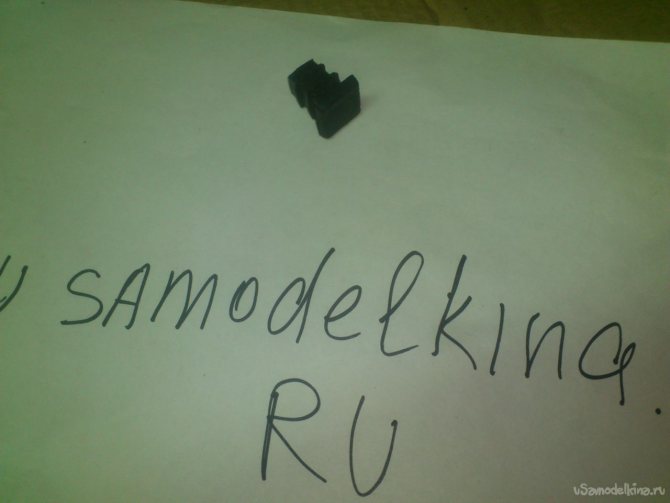

Ну и, конечно-же, пластиковые заглушки…
Стоят они копейки, а пользы очень много. Кроме того, что они препятствуют попаданию внутрь грязи и влаги, они ещё и придают изделию более законченный, «заводской» вид. А в моём конкретном случае — ещё и исключают травму ладони при неаккуратном хвате.
Ну и, конечно-же, необходимо сделать инструмент более ярким, чтобы легче было его потом найти в полутёмном сарае, или не забыть на огороде. Для этого подойдёт красная изолента:

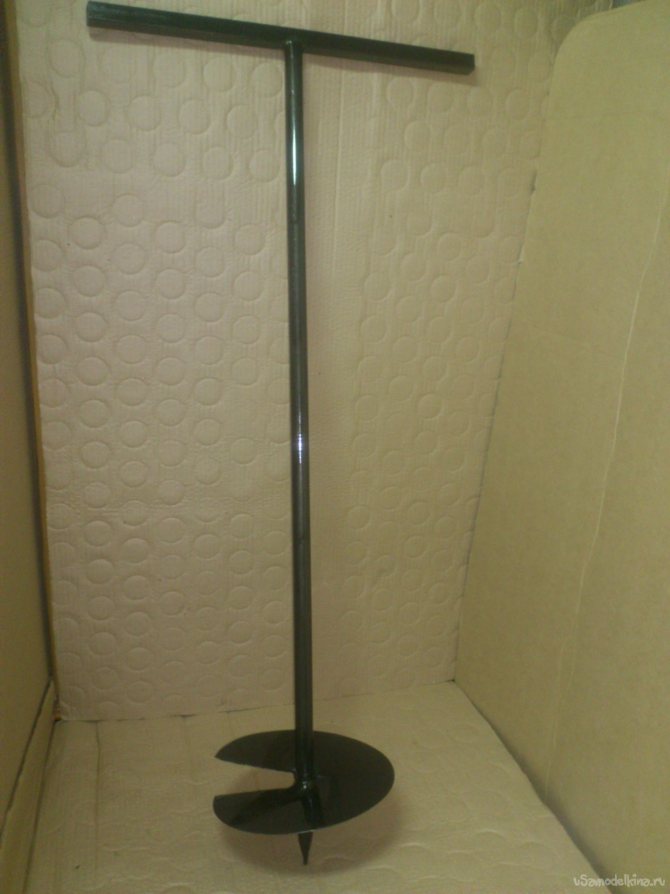

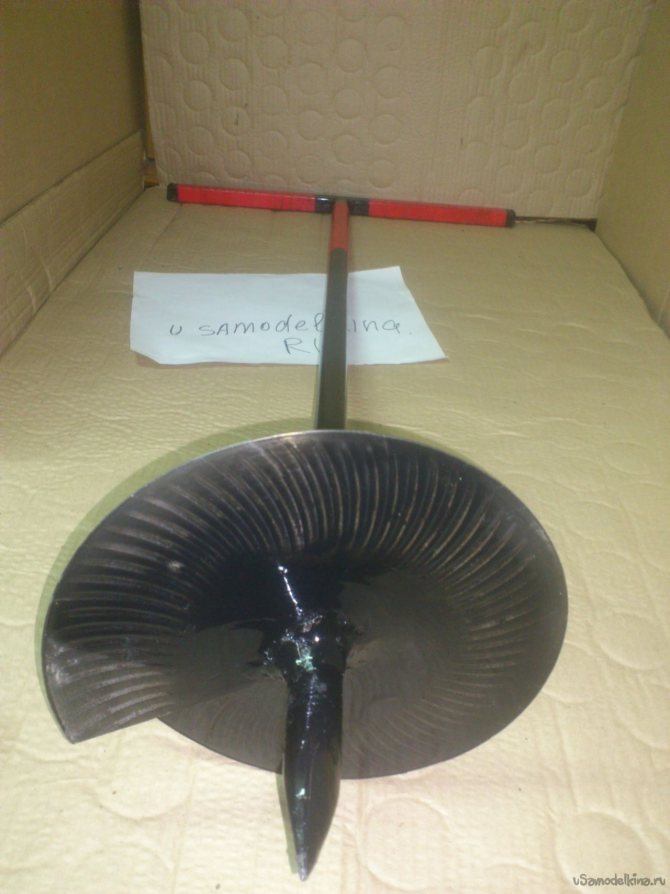

Вот и всё! Вот такой нужный инструмент у меня получился из того, что годилось только на выброс:
Всего доброго! Надеюсь, кому-то эта информация окажется полезной!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

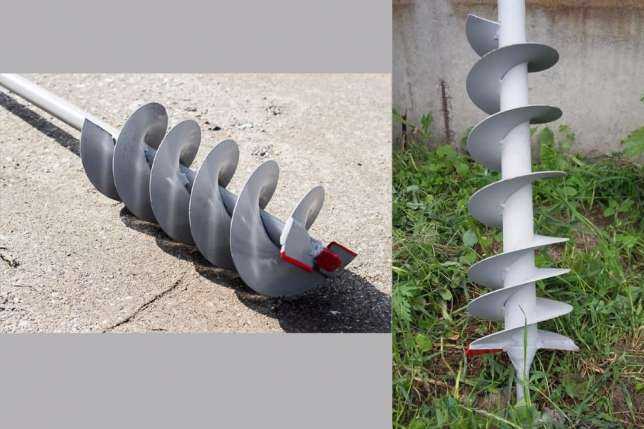

Шнековый бур
Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

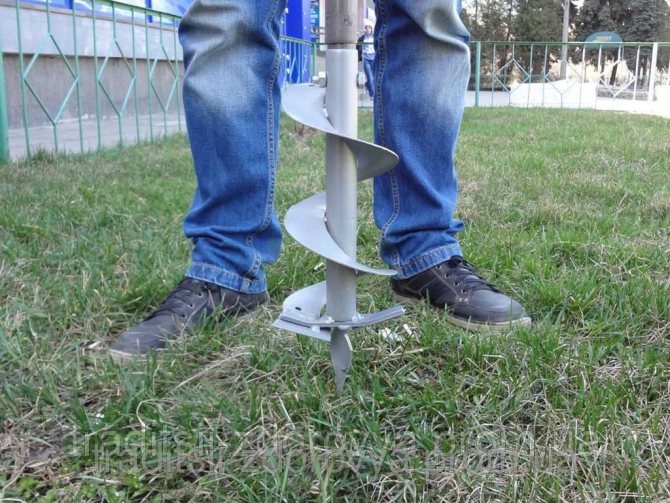

Так выглядит шнековый бур
Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.
В кольцах размечается сектор, вырезается

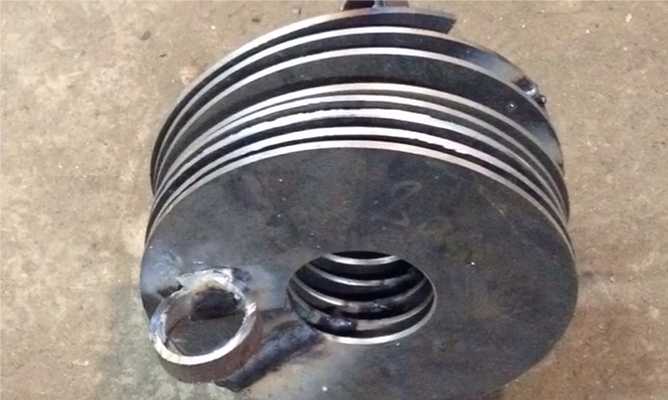

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

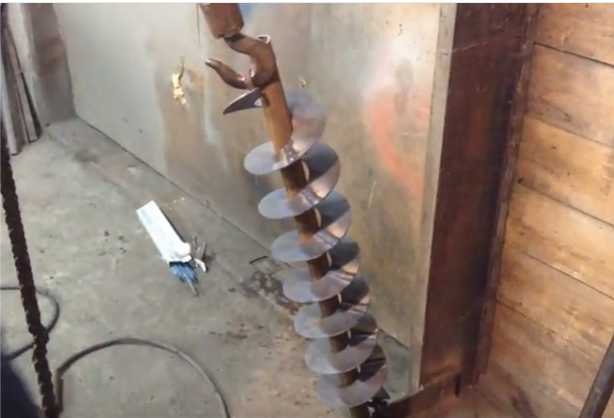

Получается большая такая пружина
Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.
Почти готово
Бур для свай ТИСЭ
В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.
Бур своими руками для свай ТИСЭ — один из вариантов
В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

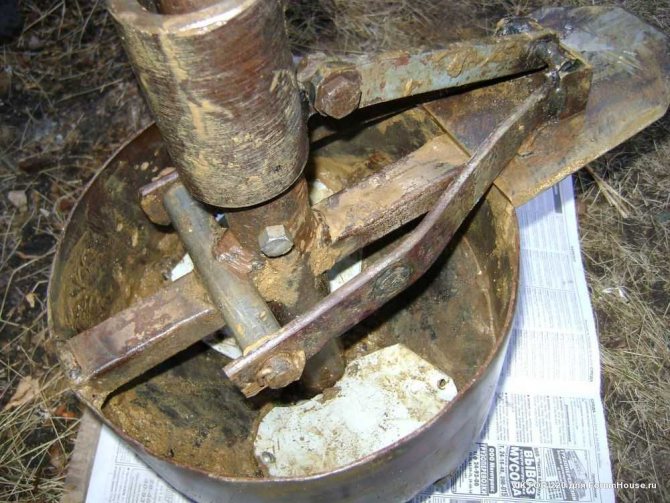

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.
Более сложная конструкция

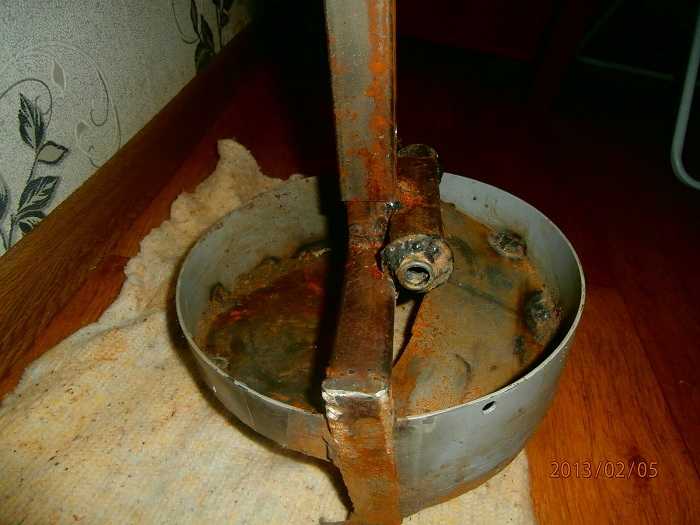

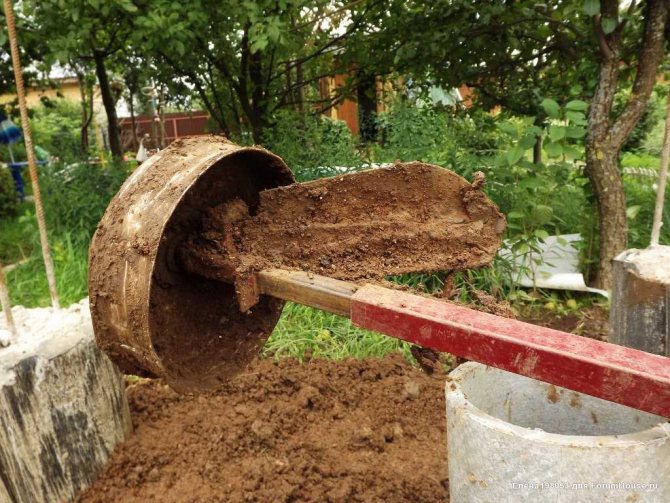

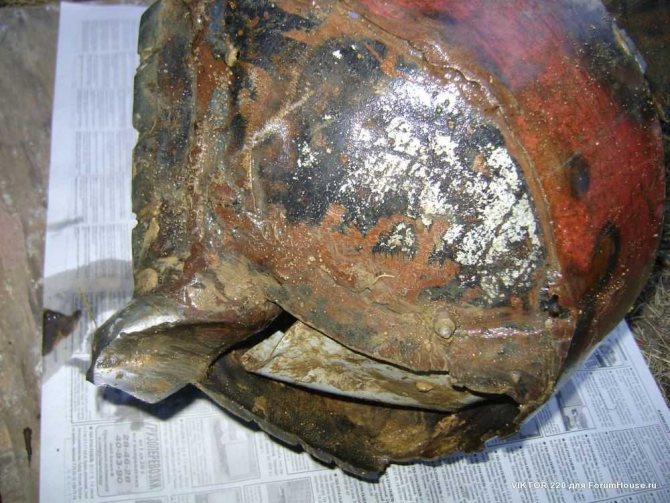

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.
Вид снизу
Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
Бур Из Дисковой Пилы Своими Руками
Содержание

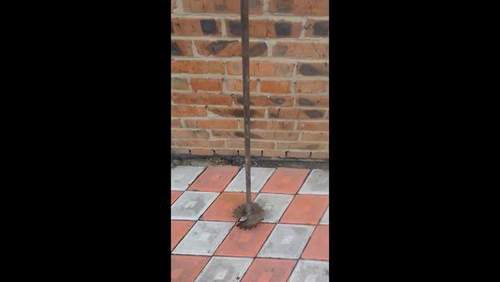

Самодельная ручная земляная дрель. от циркулярной пилы и в течение 2 часов.
Самодельная земляная земляная дрель из циркулярной пилы.
Мне потребовалось много копов. Да, так что было бы надежно в земле сидеть, а не выпорло их зимой и не провисать.
Обычно в таких случаях яма выкапывает максимальную глубину, которую вытаскивает лопата, вставляя в нее колонну и заполняя ее бетоном. Но у меня колонны были тонкие, труба 80 мм. Это то, сколько бетона тогда должно быть раздуто в эту дыру, что бы зафиксировать столп? Да, и поместите его вертикально в эту яму. И сама яма не является подарком копать. узкий, глубокий, как удалить почву из нее?
Вобщем пришлось сделать дрель.
Строительство земляной дрель известно уже сто лет, и я не обнаружил ничего нового. Но если сверло сделано самостоятельно, его производитель сразу сталкивается с проблемой. от чего делать? Хорошо штангу. ясно, что это обычно металлическая труба длиной 2 метра, другого пути нет. Но как сделать режущие кромки?
READ Какой Нужен Ратфиль Для Бензопилы Stihl
Они должны быть не только симметричными (иначе бури всегда будут рыскать). Но материал должен быть одновременно очень твердым и эластичным. на камне спотыкаются при бурении. пустяковое дело. Будет переработан материал. будет лопнуть. Будет слишком мягким. изгибы и быстро унылые.
Обычная седельная дрель
В циому видео я побровую в роботах две садовые буры: одно из зерен в круговом напитке (популярное у Интернета.
Садовая дрель для 150 мм (складная) своими руками
Я записал блиц-инструкцию, так как я сделал сложенную садовую руку бур
на 150 мм.
бур
уже испытан на земле. над.
Я начал ломать голову, из которой делали лезвия, но вдруг в мои глаза упала старая циркулярная пила
, которая висела на два года на гвоздь. И выбросить это было жалко, и это было уже плохо. Да, это то, что вам нужно! И твердая, и эластичная.
Я разрезал пилу с болгарским ровно в две половины, ориентированный так, чтобы зубы пилы оглядывались назад при бурении и резкой резке режущих кромок с помощью шлифовальной машины, стараясь не перегреться.
READ Можно ли пилить лес на землях сельхозназначения
Затем приваривается к трубе 3/4 дюйма с пробоем 15-20 градусов. На трубе я сначала приковал и заточил нижний конец, который был бы острым. Кончик выступает от лезвий сантиметров на 6-8 и служит в качестве направляющей, так что сверло внутри ямы не нервничает.
На другом конце трубы, слегка отступая от края, он скользил другой участок трубы, но тоньше. 1/2 дюйма. Это ручки сверла. Чем они длиннее. тем больше вращательной силы, которую вы можете дать тренировке. Но очень долго это просто неудобно работать.
Итак, тренировка готова! Диаметр пилы составлял всего 160 мм, поэтому полюса для полюсов оказались очень аккуратными. Уэллс с глубиной более 1 метра я просверлил менее чем за 10 минут, с минимальным нарушением ландшафта. И не было ничего, чтобы исправить бетон для закрепления одного столба, а полюс был закреплен вертикально двумя ручками.
Поэтому, если у вас есть доступ к сварке, обязательно сделайте себе такую тренировку. Это будет стоить ему ни копейки. Даже если купить новый пильный диск и трубку, он будет стоить 150-200 рублей. И я не встретил законченного дрель на 600-700 рублей дешевле.
READ Можно Ли Заливать Моторное Масло В Бензопилу
Я рекомендую сделать несколько буров разных диаметров. Это значительно сэкономит на бетоне (при наливании полюсов). Кроме того, цемент в последнее время значительно дороже.
Чертежи
Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.
Бур из лопаты
Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).
Бур из лопаты

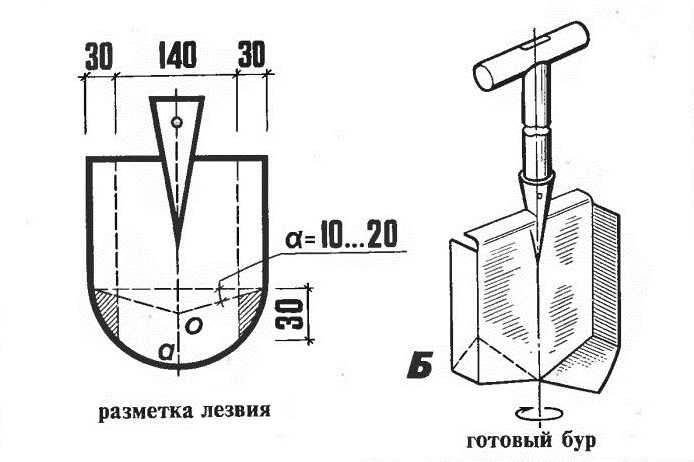

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

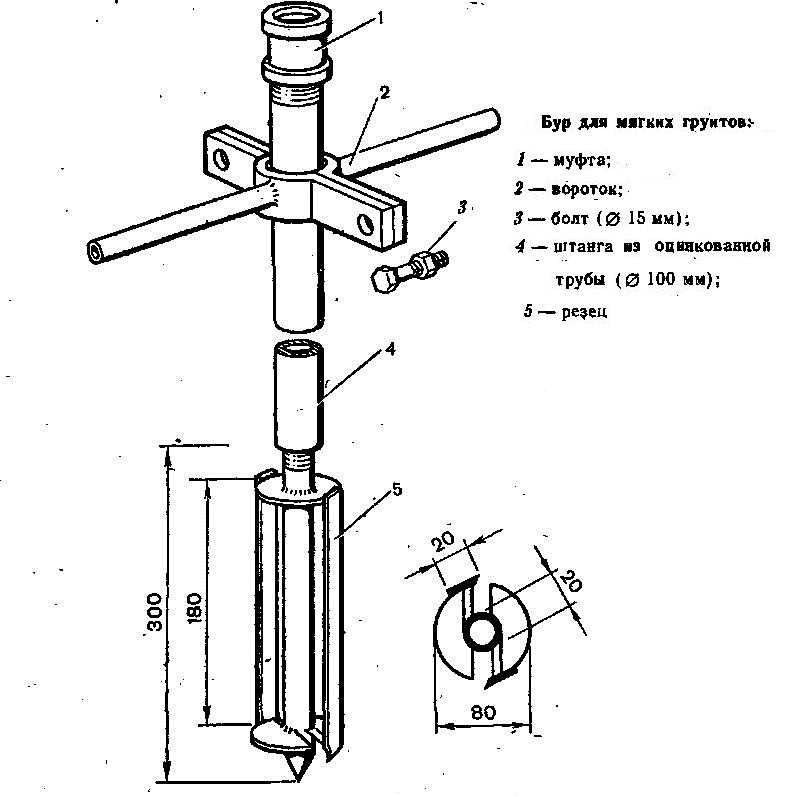

Бур для мягких грунтов
Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.
Бур для мягких грунтов
На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.
Базовые чертежи шнекового и садового бура
Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.
Шнековый и садовый бур для земли разной плотности

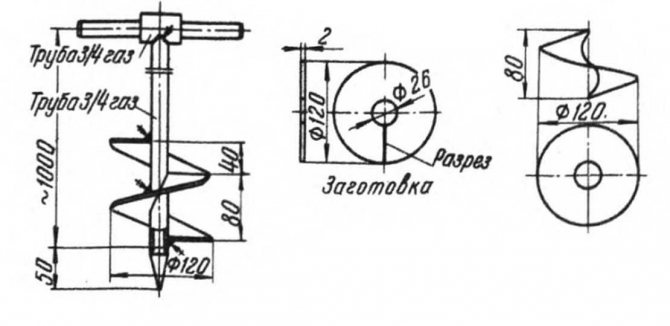

Подробный чертеж в проекциях шнекового бура
Чертеж садового бура
Конструктивные особенности приспособления
Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.
Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:
- Разрыхлитель. Может напоминать две наклонные плоскости или быть в виде шнека — это спиралевидный нож, расположенный в зоне штанги.
- Грунтоприемник. Он призван собирать почву и удалять ее после заполнения. Его присутствие необходимо, если нужно сформировать ямы, глубина которых превышает 35 см.
- Плуг для формирования расширенной области в нижней части почвы. Этот параметр позволит усилить будущий фундамент. Плуг обязателен при возведении габаритных зданий со значительной массой.
Прежде чем изготовить бур для столбов своими руками, необходимо обязательно подготовить чертежи. Они напрямую зависят от того, какие требования выдвигаются к конструкции.
