Как сделать из болгарки “циркулярку” по дереву своими руками?

Циркулярная пила полезна, а иногда — просто необходима для домашнего мастера. Владельцы частных или дачных домов постоянно что-то ремонтируют, создают, перестраивают. Основным материалом является древесина или ее производные — фанера или ДСП, которые необходимо кроить, резать на заготовки или детали.

Приобретение ручной дисковой электропилы требует расходов, а создание стационарной циркулярки своими руками невозможно без рабочего вала и электродвигателя. Удачным выходом из положения станет использование в качестве приводного механизма болгарки, которая снабжена посадочным местом под пильный диск, имеет собственный электродвигатель. Понадобится лишь создание внешней оснастки, превращающей обычную УШМ в разновидность дисковой (циркулярной) пилы.

Конструкция самодельной циркулярки из болгарки

Возможны два варианта конструкции:

• Ручная дисковая пила из болгарки;
• Стационарная циркулярка.

Первый вариант предусматривает использование инструмента в качестве ручной электропилы с небольшой доработкой — сборкой и установкой упора, ограничивающего глубину проникновения диска в материал, и защищающего от рывков и резких движений. Обойтись обычной установкой пильного диска в качестве отрезного круга не получится — малейший перекос вызовет заклинивание, резкий рывок или иную опасную реакцию инструмента, которая может закончиться серьезными травмами.

Простейший способ — установка упора, который представляет собой плоскую площадку, скользящую по поверхности заготовки. Он крепится к инструменту при помощи хомутов или на болтовое соединение в отверстие для установки рукоятки. Некоторые мастера делают площадку из металлических уголков, расположенных по обе стороны диска на небольшом расстоянии (2-3 мм).

В любом варианте ручная циркулярная пила из болгарки слишком опасна и не позволяет хорошо контролировать линию реза из-за установленной защиты. Снимать ее ни в коем случае нельзя, так как опилки, летящие в лицо, способны стать причиной травм.

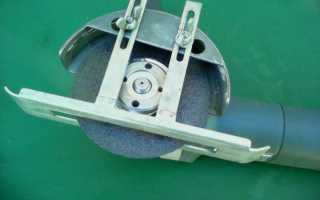

Пример циркулярной пилы

Внимание! Штатная защита, идущая в комплекте с болгаркой, для использования с пильным диском не подходит. Придется делать ее самостоятельно.

Создание стационарного варианта своими руками позволяет получить более безопасный и удобный пильный станок по дереву, обладающий практически полным функционалом обычной классической циркулярной пилы. Основным элементом такого станка служит стол, в котором сделана прорезь для диска. С нижней стороны прикрепляется болгарка. Появляется возможность установить регулируемый упор, позволяющий настраивать ширину отрезаемых планок. В зависимости от возможностей и необходимости можно сделать приспособление для торцевания и нарезки одинаковых заготовок заданной длины.

Частота вращения вала болгарки втрое превышает предельную скорость обычного пильного диска, поэтому он быстро тупится и изнашивается. Для создания штатного режима работы пильного диска некоторые мастера используют понижающий редуктор. Это позволяет получить оптимальную скорость вращения, уменьшить риск перегрева и получения травм, но значительно усложняет конструкцию. Найти готовый редуктор непросто и затратно, поэтому обычно используют только болгарку.

Конструкция обычно состоит из следующих узлов:

• станина (основание);
• рабочий стол;
• двигатель и приводной вал (в нашем случае оба элемента заменяет болгарка);
• упор, предназначенный для настройки ширины отрезаемых деталей;
• скользящая по продольным направляющим площадка, позволяющая отрезать детали заданной длины (опционально, изготавливается по необходимости).

Пример циркулярного станка по дереву

Важно! Если пильный диск устанавливается непосредственно на болгарку, без понижающего редуктора, приходится использовать только высокоскоростные или твердосплавные виды, способные выдерживать сильный нагрев.

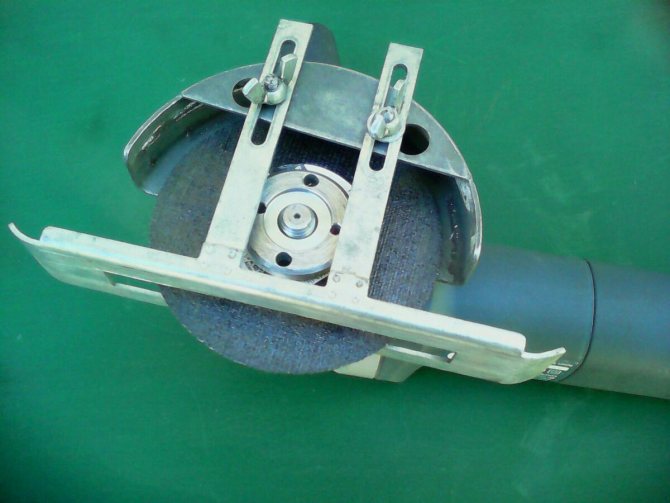

Ручная циркулярка из болгарки.

Необходимые инструменты и материалы

Для производства циркулярки своими руками потребуются:

• Болгарка;
• Электродрель;
• Сварочный аппарат (может быть);
• Отвертки и плоскогубцы.

Из материалов понадобятся:

• Уголок металлической на 25 либо дюралевый на 50 мм;
• Железная пластинка;
• Болты и гайки;
• Отрезки трубки.

Подключаться к сети болгарка

-циркулярка будет при помощи выключателя, который по всем правилам нужно расположить на панели со стороны работающего. Он должен быть доступен в всякую секунду.

Может быть, будет нужно еще что-то, но домашняя мастерская так устроена, что в ней почти все заменяется. Потому серьезный перечень не выдержит никакой критики. Потребуются какие-то крепежи либо шурупы, отрезки провода и изоляция.

Изготовление

Рассмотрим порядок сборки стационарного пильного станка, как наиболее безопасного и функционального устройства. Пошаговая инструкция:

1. Подготовительная часть. Необходимо создать рабочий чертеж, продумать конструкцию, уточнить размеры и набор функций. Этот этап важен, игнорировать его не следует.
2. Приобретение и подготовка необходимых материалов и инструментов.
3. Сборка основания стола. Из трубы прямоугольного сечения (или уголка) собирается основание под станок. Нарезаются отрезки нужной длины и соединяются сварным способом. Необходимо обеспечить устойчивость и прочность основания. Как вариант, его можно изготовить из деревянных деталей.
4. На поверхность основания устанавливается лист ДСП или фанеры, который будет выполнять функции рабочего стола. В нем делается прорезь для пильного диска.
5. Снизу к рабочему столу с помощью изогнутых металлических пластин прикрепляется болгарка. Используются отверстия для привинчивания рукояток. На поверхности стола делаются углубления, чтобы шляпки болтов не мешали перемещению материала.
6. Для удобства и безопасности включения и отключения станка рекомендуется вывести провода от кнопки пуска инструмента на боковую кромку рабочего стола, для чего используется отрезок уголка или согнутая металлическая пластина. Кнопку надо расположить максимально удобно, чтобы имелась возможность экстренного отключения циркулярки из любого положения.
7. Скользящий упор, позволяющий настроить ширину отрезаемых деталей, может быть изготовлен из различных материалов. В ход идут как самые простые приспособления наподобие планки, закрепленной струбцинами, так и более сложные конструкции. Вариантов можно насобирать очень много, но выбор обусловлен потребностями владельца и характером предстоящей работы.

Создание дополнительных приспособлений требует наработки некоторого опыта и навыка владения станком. Специфика конструкции болгарки позволяет работать около 15-20 минут, после чего необходим перерыв для охлаждения. Учитывая это обстоятельство, рассчитывать на широкий функционал не приходится.

Как сделать циркулярную пилу из болгарки? Процесс изготовления

Такие уголки устанавливаются по обе стороны от режущего зубчатого диска, не забывая о минимальных допусках по 3-4 миллиметра в каждую сторону. Их положение должно быть строго горизонтальным относительно обрабатываемой поверхности, причем кромки подвижных уголков необходимо закруглять определенным образом. Для выполнения больших объемов работ, желательно перестраховаться и соединить углы между собой поперечным креплением (болт с двойной резьбой и двумя гайками). После выполнения всех описанных выше манипуляций, сам корпус болгарки рекомендуется поместить в заранее вырезанный из листовой стали хомут, причем делать это следует таким образом, чтобы в итоге винтовая стяжка смотрела вниз. Уже к полученной стяжке с помощью крепежного болта присоединяют двойную полосу из жести или оцинковки, в которой должно быть заранее высверлено отверстие, предназначенное для присоединения к фиксирующему элементу.

В корпусе редуктора также должны быть выполнены отверстия с резьбой, предназначенные для болтов более мелкого диаметра. Главным предназначением этих отверстий является фиксация осевой рукоятки и вполне естественно, что перед тем, как их выполнить, необходимо сверить разметку, предварительно разобрав редуктор на составляющие. Осевая рукоятка гораздо более удобна в эксплуатации, чем к примеру тот же ее аналог, размещенный в боковой части циркулярной пилы такого плана, а все потому, что даже выполнение самых примитивных ровных пропилов с ней будет осуществляться гораздо легче и быстрее. Что касается выбора материала для рукоятки, то наиболее оптимальным вариантом в этом плане является металл и для этих целей вполне сгодится прут или отрез, изготовленный из толстостенной трубы. Отверстия под крепления необходимо выполнять в рукоятке заблаговременно, стараясь не расплескать ее края, иначе она будет гнуться в процессе.

Для дальнейшего обустройства понадобится еще один стальной прут, диаметр поперечного сечения которого будет составлять не менее 4 миллиметров. В данном случае речь идет об изготовлении регулировочной штанги, один конец которой загибают в виде петли, в то время, как второй подводят к переднему болту упора, для чего необходимо расплескать его край и просверлить в нем соответствующее отверстие. При этом не следует забывать о таком важном нюансе, как соблюдение продольного зазора по всей протяженности этого прута, размер которого должен учитывать высоту всех используемых ранее крепежных элементов. Что касается самих креплений, то для прута с поперечным сечением в шесть миллиметров вполне достаточно будет двух фиксирующих болтов. Окончательный этап работы предполагает нарезание резьбы с определенным шагом на свободном крае металлического прута, которая позволяет беспрепятственно вводить его в отверстие рукоятки.

При этом не следует спешить с накручиванием на конец прута фиксирующих гаек, ведь если первую надевают сразу, то вторую необходимо использовать только после окончательного закрепления хвоста в отверстии. Помимо прочего, не стоит воспринимать данные элементы исключительно в качестве надежного крепления, ведь с их помощью можно будет регулировать глубину пропила готового агрегата. Как вариант, можно изготовить и мини-вариант циркулярной пилы на основе болгарки, которую чаще всего используют в качестве настольного устройства. Для того, чтобы воплотить задуманное в реальность, достаточно просто к описанной выше конструкции добавить вспомогательный элемент в в виде станины «П»-образной формы. Обычно ее формируют либо из стального прута, либо из толстостенной трубы с диаметром поперечного сечения, равным 15 сантиметров.

Такая станина нуждается в обязательной доработке, которая в первую очередь выражается в фиксации к ее поперечине качающего рычага, а также к сгибу ее нижних краев по направлению к самому распилу. Последняя манипуляция обычно применяется только для выставления общей горизонтали корпуса агрегата. После того, как все подготовительные работы будут окончательно завершены, приступают к фиксации усовершенствованной станины к съемной или стационарной рабочей поверхности. Для этого ее изогнутые края крепятся к горизонтали с помощью саморезов и подкосов, увеличивающих прочность всей конструкции.

Техника безопасности

С позиций техники безопасности, затея использовать болгарку в качестве пильного станка является весьма опасной и нежелательной. Слишком большая скорость вращения диска, ненадежное крепление инструмента, невозможность установки качественной защиты — все эти факторы единогласно требуют отказаться от затеи и обратиться к другим вариантам.

Однако, если решение принято, необходимо учесть следующие требования:

• устойчивость, неподвижность станины;
• жесткое крепление инструмента, невозможность вибрации или подвижек болгарки;
• использование только высокоскоростных пильных дисков.

Кроме того, необходимо соблюдать общие правила работы на циркулярном станке, основными из которых являются:

• исключено наличие свисающих завязок, рукавов, концов одежды;
• запрещено перемещать заготовки голыми руками в непосредственной близости от пильного диска;
• при заклинивании заготовки немедленно отключить станок и устранить возникшую проблему;
• начинать работу только после набора полной скорости вращения;
• запрещено тормозить диск после отключения руками или посторонними предметами, необходимо дождаться самостоятельной остановки.

Соблюдение правил безопасности является обязательным условием работы с деревообрабатывающими станками. Они считаются наиболее травмоопасной группой производственного оборудования, поэтому игнорировать правила ТБ ни в коем случае нельзя.
