Что такое элемент Пельтье и как его сделать своими руками?

Краткая история открытия и обоснование физики работы

В основе работы элемента Пельтье находится физический принцип прохождения тока через две соприкасающиеся пластины, изготовленные из материалов с различными уровнями энергии тока прохождения, или другими словами — полупроводниками отличающихся типов. В месте их соединения будет наблюдаться нагрев при подаче тока в одну сторону, и понижение температуры при движении его в обратную.

Открыт эффект был еще в 18 веке Жан-Шарлем Пельтье, который получил его случайно, соединив контакты из висмута и сурьмы от источника тока. Капля воды, находящаяся в точке соприкосновения, превратилась в лед, что и вызвало интерес исследователя. Практическое применение открытие не получило по причине слабой распространенности электротехники в указанный период времени. Вспомнили о нем уже позднее, в век развития микроэлектроники, компонентам которой нужно было миниатюрное охлаждение, желательно без жидкостей и подвижных частей (насосов, вентиляторов и прочих).

Элемент Пельтье можно создать не только из полупроводников. Но, к сожалению, эффект от использования различных проводящих металлов будет ниже, и практически полностью потеряется за счёт нагревания их в месте соприкосновения и общей теплопроводности материала.

В общем виде конструкция выглядит как набор электродов кубической формы, изготовленных из полупроводников n- и p-типа. Каждый из них соединен с противоположными проводящими контактами, а все указанные пары соединены между собой последовательно. Причем расположение элементов выполняется так, чтобы связующие металлы между сборками полупроводников одного типа, соприкасались с первой стороной устройства в общем, а второго с противоположной. Сами p- и n- кубы зачастую изготавливаются из теллурида висмута и сплава кремния с германием. Соединительные контакты обычно из меди, алюминия или железа. Здесь главное требование — хорошая теплопроводность. Количество же пар в одной конструкции не ограничивается, и чем их больше, тем эффективнее работает элемент Пельтье. При подаче напряжения на сборку одна ее сторона нагревается, вторая охлаждается.

Принципиальная схема соединений в элементе Пельтье:

Годом нахождения обратного эффекта, выражающегося в выработке тока при охлаждении и нагреве соединенных проводников из разных металлов, принято считать 1821. Открытие было сделано Т. И. Зеебеком, который уже на следующий год опубликовал его в статье, предназначенной для Прусской академии наук, с названием «К вопросу о магнитной поляризации некоторых металлов и руд, возникающей в условиях разности температур».

Хотя согласно его работе, система генерации действует не только при использовании полупроводников, с ними ее КПД намного выше.

Элемент Пельтье, предназначенный целям генерации тока:

Проверка термоэлемента Пельтье.

Устройство и принцип работы

Современные модули представляет собой конструкцию, состоящую из двух пластин-изоляторов (как правило, керамических), с расположенными между ними последовательно соединенными термопарами. С упрощенной схемой такого элемента можно ознакомиться на представленном ниже рисунке.

Устройство модульного элемента Пельтье

Обозначения:

• А – контакты для подключения к источнику питания;
• B – горячая поверхность элемента;
• С – холодная сторона;
• D – медные проводники;
• E – полупроводник на основе р-перехода;
• F – полупроводник n-типа.

Конструкция выполнена таким образом, что каждая из сторон модуля контактирует либо p-n, либо n-p переходами (в зависимости от полярности). Контакты p-n нагреваются, n-p – охлаждаются (см. рис.3). Соответственно, возникает разность температур (DT) на сторонах элемента. Для наблюдателя этот эффект будет выглядеть, как перенос тепловой энергии между сторонами модуля. Примечательно, что изменение полярности питания приводит к смене горячей и холодной поверхности.

Рис. 3. А – горячая сторона термоэлемента, В – холодная

Применяемость

Эффект Пельтье применяется для охлаждения, нагрев возможен любым проводником по закону Джоуля-Ленца. Следовательно, явление полезно:

1. Для создания холодильников низкого напряжения и постоянного тока. С возможностью подогрева при изменении полярности питания. На западе так конструируют дорожные сандвиченницы. Холод сохраняет продукт от порчи, обратная полярность позволяет подать продукт на стол горячим.
2. Кулеры процессоров вносят значительную лепту в общие шумовые характеристики системного блока. Если заменить их элементами Пельтье, порой хватает общего вентилятора. Он шумит не настолько сильно, корпус лишён мощного радиатора, а крепление надёжное (в отличие от материала материнской платы).

Зачем нужны и чем отличаются от обычного охлаждения?

К практике предлагаю перейти чуть позже, так как надо вообще вначале определиться, что могут и что не могут элементы пельтье и зачем они нужны.

Допустим есть у вас некоторый процессор, вы в силу желаний улучшения производительности или спортивного интереса начинаете его разгонять и рано или поздно сталкиваетесь с вопросом перегрева процессора. Вы покупаете более производительный кулер, температуры немного снижаются. Вы ставите ещё более производительное охлаждение, температуры ещё чуть-чуть падают. Вы переходите на водяное охлаждение с большим радиатором и температуры падают ещё на пару градусов, потом вы заменяете большой радиатор на 4 радиатора от грузовиков, которые могут рассеять сотню киловатт тепла и получаете ещё выгоду в пол градуса и начинаете подозревать, что вы делаете что-то не так.

Условное изображение графика снижения температур от улучшения охлаждения

Всякие жидкие металлы скальпирования и прочие действия помогут сдвинуть все эти графики вниз на какое-то количество градусов, но суть — не изменится.

Условный график скорректированный для случая минимальных градиентов при передачи тепла от процессора

Проблема тут в том, что мы производим охлаждение относительно температуры воздуха. И не важно обдуваем мы радиатор установленный на процессоре или радиатор к которому подаётся тепло через жидкость. И чтобы мы не обдували воздухом комнатной температуры — рано или поздно мы придём к теоретически наименьшей температуре, которая нас может не устраивать. Конечно другой вопрос, что если процессор выделяет 50 ватт тепла то мы придём к этой температуре на маленьком радиаторе, а если 300 Ватт, то на большом, но суть в том, что предел есть и для процессоров он наступает очень быстро.

Выход из этой ситуации остаётся только один — в качестве среды использовать что-то, что холоднее комнатного воздуха, иначе никак.

И тут есть разные способы. Самый технологически простой — холодная проточная вода.

Есть ещё малозатратные способы — поместить компьютер в холодильник и на обычном кулере вы получите температуры ниже, чем на 4-х радиаторах охлаждения от грузовиков.

Компьютер в холодильнике

Логичным продолжением данной идея стало избавление от холодильника, а использование только самого принципа работы, а именно то, что можно взять некий газ с низкой температурой кипения и заставлять его вскипать там где нам нужно и вскипая он будет забирать тепло.

Проблем в данном решении несколько. Во первых — использование фреона, и опасности связанные с работой с ним, а так же тот факт что одна из частей контура с фреоном находится под высоким давлением. Вторая проблема — шум компрессора, который и обеспечивает нам то самое давление.

Будет интересно➡ Что такое электрическое сопротивление

Ну и третья — технологически это сложная система состоящая из множества собранных друг с другом элементов. Но зато можно получить целый холодильник который работает не на большую камеру, а на кусок меди который прижат к крышке процессора и этот кусок меди может быть на градусов 60 холоднее окружающего воздуха, что существенно решает вопрос ограничения комнатными температурами, но одновременно с этим создаёт проблемы с конденсатом, так как в жилых помещениях в зависимости от влажности и температуры точка росы составляет от 5 до 20 градусов. Вдобавок данные системы практически неуправляемые, то есть работать в полсилы не могут и мощность отвода тепла закладывается при проектировании самой системы.

Ну и третий глобальный метод отводить тепло относительно более холодной среды — использование модулей Пельтье, о чём далее и будет идти речь.

Конструкции холодильников

Для усиления эффекта элементы Пельтье объединяются параллельно. При этом их мощности складываются. Для конструирования собственных холодильников нужно быть в курсе расчета теплопотерь через плоскостные конструкции. Созданы специальные калькуляторы, многие доступны онлайн.

Заниматься конструированием наугад невыгодно по очевидным причинам. А приятная новость в том, что элементы Пельтье значительно подешевели за последние годы. На Али-экспресс купите продукцию из Китая 60 Вт за 300 рублей. Не сложно убедиться, что за 3000 можно собрать холодильник. А какую он станет поддерживать температуру, зависит от конструкции, требующей расчёта.

Технические характеристики

Характеристики термоэлектрических модулей описываются следующими параметрами:

• холодопроизводительностью (Qmax), эта характеристика определяется на основе максимально допустимого тока и разности температуры между сторонами модуля, измеряется в Ваттах;
• максимальным температурным перепадом между сторонами элемента (DTmax), параметр приводится для идеальных условий, единица измерения — градусы;
• допустимая сила тока, необходимая для обеспечения максимального температурного перепада – Imax;
• максимальным напряжением Umax, необходимым для тока Imax, чтобы достигнуть пиковой разницы DTmax;
• внутренним сопротивлением модуля – Resistance, указывается в Омах;
• коэффициентом эффективности – СОР (аббревиатура от английского — coefficient of performance), по сути это КПД устройства, показывающее отношение охлаждающей к потребляемой мощности. У недорогих элементов этот параметр находится в пределах 0,3-0,35, у более дорогих моделей приближается к 0,5.

Термоэлемент Пельтье

В основе любого термоэлектрического модуля лежит тот факт, что разные проводники имеют разные уровни энергии электронов. Иными словами, один проводник можно представить как высокоэнергетическую область, второй проводник, как низкоэнергетическую область. При контакте двух токопроводящих материалов, во время пропускания через них электрического тока, электрону из низкоэнергетической области необходимо перейти в высокоэнергетическую область.

Этого не произойдет, если электрон не приобретёт необходимое количество энергии. В момент поглощения этой энергии электроном, происходит охлаждение места контакта двух проводников. Если поменять направление протекания тока, возникнет, наоборот, эффект нагревания места контакта.

Можно использовать любые проводники, но этот эффект становится физически заметным и значимым только в случае использования полупроводников. Например, при контактировании металлов, эффект Пельтье настолько незначителен, что практически незаметен на фоне омического нагрева.

Устройство модуля

Термоэлектрический модуль (ТЭМ), независимо от своего размера и места применения состоит из разного количества, так называемых термопар. Термопара — это тот самый кирпичик, из которых строится любой ТЭМ. Она состоит из двух полупроводников различающихся типом проводимости. Как известно, существуют два типа проводимости p и n типа. Соответственно существует и два типа полупроводников. Два этих разнородных элемента соединяются в термопаре с помощью медного мостика. В качестве полупроводников применяют соли таких металлов, как висмут, теллур, селен или сурьма.

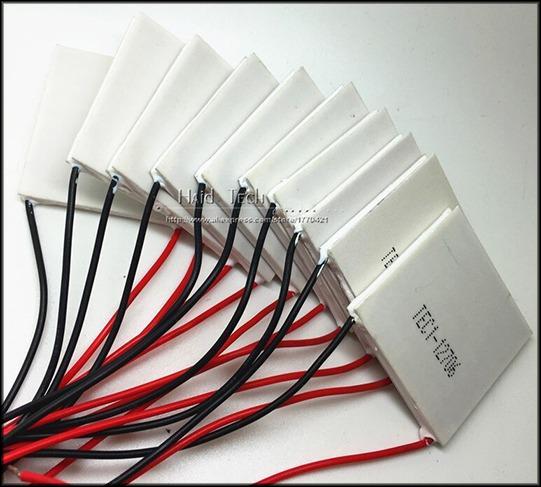

12V 60W TEC1-12706 Термоэлектрический модуль пельтье

ТЭМ — совокупность подобных термопар, соединённых друг с другом последовательно. Все термопары располагаются между двух керамических пластин. Пластина Пельтье. Пластины изготовлены из нитрида или оксида алюминия. Непосредственно само количество термопар в одном элементе может варьировать в очень широких пределах, от нескольких штук, до нескольких сотен или тысяч.

Иными словами, элементы Пельтье могут быть абсолютно любой мощности, от сотых долей, до нескольких сот или тысяч ватт. Постоянный ток последовательно проходит через все термопары и в результате верхняя керамическая пластина охлаждается, а нижняя, наоборот, греется. Если поменять направление тока, то пластины поменяются местами, верхняя начнёт греться, а нижняя охлаждаться.

В работе элемента присутствует одна особенность, которую активно используют для усиления охлаждающей эффективности этого приспособления. Как известно, при пропускании тока через элемент Пельтье возникает разность температур между поверхностью, разогревающейся и поверхностью охлаждающейся. Так вот, если ту поверхность, что активно нагревается подвергнуть принудительному охлаждению. Например, с помощью специального кулера, то это приведёт к ещё более сильному охлаждению поверхности, то есть той, что охлаждается. При этом разница температур с окружающим воздухом может достигнуть нескольких десятков градусов.

Достоинства и недостатки

Как у любого технического устройства, у термоэлектрического модуля есть свои достоинства и свои недостатки:

• Небольшие размеры. А если быть, точнее, ТЭМ может быть любого размера, от микроскопического, до гигантского.
• Отсутствие в конструкции движущихся элементов, что делает устройство абсолютно бесшумным в работе.
• Отсутствие в конструкции жидкостных или газовых наполнителей, что делает устройство предельно простым как в устройстве, так и в работе.
• В зависимости от направления тока, ТЭМ может быть как охлаждающим элементом, так и нагревающим.
• Основным недостатком ТЭМа является его низкий коэффициент полезного действия, по сравнению с холодильными установками компрессорного типа, работающими на фреоне.

Проблема повышения КПД у ТЭМов упирается в неразрешимую пока, техническую головоломку. Свободные электроны обладают, по сути, двойной природой, что на практике проявляется и они одновременно являются переносчиками как электрического тока, так и тепловой энергии. Как следствие, высокоэффективный элемент Пельтье должен быть изготовлен из материала, обладающего одновременно двумя взаимоисключающими свойствами. Материал этот должен хорошо проводить электрический ток и плохо проводить тепло. Пока такого материала не существует в природе, но учёные активно работают в этом направлении.

Технические характеристики

Все термоэлектрические модули обладают соответствующими техническими характеристиками:

• Qmax — холодопроизводительность. Она вычисляется исходя из максимально допустимого тока и разности температур между противоположными поверхностями. Величина измеряется в Ваттах.
• DTmax — максимальный температурный перепад между поверхностями элемента. Измеряется в градусах.
• Imax — допустимая сила тока, которая необходима для возникновения максимального температурного перепада.
• Umax — максимально допустимое напряжение.
• Resistence — внутреннее сопротивление устройства.
• COP (coefficient of perfomance) — коэффициент эффективности. Это и есть КПД элемента. Показывает отношение охлаждающей мощности, к потребляемой. У самых продвинутых моделей этот коэффициент чуть не дотягивает до 0.5. У более простых не превышает 0.2—0.3.

Применение ТЭМов

Несмотря на серьёзный недостаток присущий всем без исключения элементам Пельтье, а именно очень низкий КПД, эти устройства нашли довольно широкое применение как в науке и технике, так и в быту.

Термоэлектрические модули являются важными элементами конструкции таких устройств, как:

• Мобильные холодильники. В частности, автохолодильники.
• Переносные термогенераторы. Для получения электроэнергии в труднодоступных местах.
• Системы охлаждения в современных компьютерах.
• Автомобильные кондиционеры.
• Кулеры как для охлаждения, так и для нагрева воды.
• Осушители воздуха.
• Лабораторные охлаждающие инкубаторы.

Маркировка

Рассмотрим, как расшифровывается типовая маркировка модулей на примере рисунка 4.

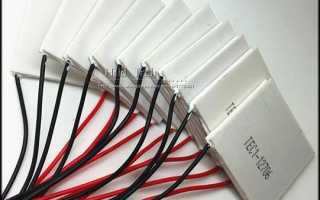

Рис 4. Модуль Пельтье с маркировкой ТЕС1-12706

Маркировка разбивается на три значащих группы:

1. Обозначение элемента. Две первые литеры всегда неизменны (ТЕ), говорят о том, что это термоэлемент. Следующая указывает размер, могут быть литеры «С» (стандартный) и «S» (малый). Последняя цифра указывает, сколько слоев (каскадов) в элементе.
2. Количество термопар в модуле, изображенном на фото их 127.
3. Величина номинального тока в Амперах, у нас – 6 А.

Таким же образом читается маркировка и других моделей серии ТЕС1, например: 12703, 12705, 12710 и т.д.

Применение

Несмотря на довольно низкий КПД, термоэлектрические элементы нашли широкое применение в измерительной, вычислительной, а также бытовой технике. Модули являются важным рабочим элементом следующих устройств:

• мобильных холодильных установок;
• небольших генераторов для выработки электричества;
• систем охлаждения в персональных компьютерах;
• кулеры для охлаждения и нагрева воды;
• осушители воздуха и т.д.

Приведем детальные примеры использования термоэлектрических модулей.

Достоинства элементов Пельтье

Простота конструкции, отсутствие подвижных частей и специальных навыков при построении системы, низкая стоимость в сравнении с фреоном и при этом высокая разница температур сопоставимая с фрионными чиллерами.

Минусы фрионок тут тоже есть — а именно конденсат. Но вопрос с конденсатом частично решается тем, что Модули Пельтье поддаются управлению как по напряжению, так и по току. Но не так просто как хотелось бы. Питание должно быть без пульсаций, так как все переменные составляющие питания дают нагрев, но не дают перенос тепла, то есть и без того низкая эффективность ещё сильнее падает. То есть взять «ардуину», датчик температуры и контроллер каких-нибудь двигателей с ШИМ управлением и всё подключить — не получится. Вернее получится, но работать не будет.

Можно, конечно, питать используя силовые транзисторы в режиме управления, но при управлении всё равно сопротивление транзисторов далеко не бесконечное, так что потери эффективности и необходимость отвода от транзисторов тепла будет. Но в теории управлять этим можно динамически, так чтобы все компоненты были по температуре выше точки росы. Но две проблемы, а именно сложности управления и то, что одного элемента мало — дают и выходы из данной проблемы с управлением.

Во первых есть стандартное решение в вопросе нехватки производительности чего-то одного в «холодильных» или «нагревальных» делах. А решение это — объединение нескольких элементов чего-либо в один контур с общим теплонасителем. Мы не можем поставить модули Пельтье друг на друга, но это не значит, что мы не можем поставить их рядом друг с другом и прогонять через их холодные поверхности жидкость и чтобы они все вместе в сумме эту жидкость охлаждали. Так мы можем решить проблему ограниченности максимального переноса тепла одним элементом. В данном случае тут вопрос только в количестве этих элементов. Если есть желание и возможности можно и 100 элементов объединить в один контур.

И вопрос управления становится проще, так как не надо регулировать питание а можно просто подключать нужное количество элементов. Можно для снижения дискретности ещё поставить один более слабый элемент. Допустим если будет 10 мощных отводящих по 50 Ватт и один слабый на 25, то можно варьировать отбор тепла в пределах от ноля до 525 Ватт с шагом в 25 Ватт. А включать выключать элементы можно разрывая цепи питания, допустим электромеханическими реле, что шумно, либо твердотельными, что дорого для больших токов. Либо использовать транзисторы в ключевом режиме полностью их открывая, и автоматизировав всё это дело, измеряя температуру хладагента, влажность и температуру в помещении (для вычисления температуры точки росы), избавляясь от конденсата и лишней траты энергии в простое системы, то есть частично компенсировать имеющиеся недостатки, при этом в максимальной производительности давая виртуальную более холодную среду, чем окружающий воздух.

Элемент Пельтье или делаем термогенератор.

Как осветить стадион одной икеевской свечкой? Конечно же, осветить стадион с одной икеевской свечки не получится. Это недостижимый идеал, но к идеалам принято стремиться. Сегодня расскажу о поделке-самоделке термоэлектрической кружке.

Много читал об устройствах вырабатывающих электрический ток из тепла, даже пробовал собрать простой термогенератор. К сожалению, не получилось получить более 1,2 вольта — поэтому идея термоэлектричества была отложена до лучших времен. Как то, просматривая список товаров в китайских магазинах увидел недорогой преобразователь напряжения работающий в диапазоне 1-5 вольт и выдающий 5 вольт. Сразу же пришло в голову использовать данный преобразователь в генераторе термоэлектричества.

Ранее, для постройки термогенератора были использованы два радиатора от компьютера подходящего размера, и элемент Пельтье приобретенный на ebay. Конструкция представляла из себя сэндвич из радиаторов, посредине элемент Пельтье посаженный на компьютерную термопасту и зафиксированный по периметру автомобильным высокотемпературным силиконовым герметиком (380 С). Но данная конструкция оказалась громоздкой. К сожалению фото не сохранилось. Получить свыше 1,2 в. не удалось, даже при прогреве нижнего радиатора портативной газовой горелкой.

Для нового термогенератора было решено использовать идею термоэлектрической посуды. Было приобретено две подходящие по размеру кружки из нержавейки, автомобильный высокотемпературный герметик и преобразователь напряжения с 1 в до 5 в. В кружку с более широким дном, на термопасту, был посажен элемент Пельтье и залит по периметру герметиком. Затем была вставлена кружка с менее широким дном, и данная заготовка осталась сохнуть в течении 24 часов под грузом. На следующий день, когда герметик схватился, к выводам элемента Пельтье был припаян преобразователь напряжения. Неожиданно возникла проблема: провода от элемента Пельтье касались внешней кружки, и при использовании кружки на костре, изоляция могла быть расплавлена, что грозило коротким замыканием на корпус кружки, и выходом из строя термогенератора. Не долго думая, зафиксировал провода спичками, прижав их к внутренней кружке и залил оставшееся пространство между кружками гипсом. Конечно же, можно было бы обойтись тем же автомобильным герметиком, но он оказался не настолько текуч, чтобы гарантированно приклеить провода к внутренней кружке, где температура не должна повышаться более 100 С благодаря охладителю-воде. Так же, можно было использовать негорючие изоляторы типа керамических чашечек, что используют в электроплитках, но таковых не оказалось. Вес термогенератора-кружки получился 276,5 гр. Скорее всего, в походы его брать не буду, есть идеи для v.3.

фото:

Видео генератора в работе, выдает около 100 ма.

Недостатки элементов Пельтье

Во первых элементу Пельтье требуется не бесконечное количество тепла для работы. То есть если подать слишком большой тепловой поток, то элемент Пельтье просто начнёт греться и будет нагреваться до тех пор пока не выйдет из строя.

Вторая проблема — это закон сохранения энергии. И холод, как и тень от света — это не некая отрицательная энергия — а её отсутствие в том или ином месте или меньшее её количество в сравнении с окружающим пространством. То есть тепло процессора и холод элемента пельтье не аннигилируют друг с другом. Та энергия, что нужна была для перевода электронов тоже превращается потом в тепловую и её тоже надо отводить вместе с нагревом от электрического сопротивления.

Вкупе с самим нагревом от сопротивления выходит две вещи. Во первых элементы Петльте надо очень хорошо охлаждать, а иначе они перегреются и выйдут из строя, а во вторых у них крайне низкий КПД. Вернее КПД у них близок к 0. С точки зрения электричества — это нагреватель с интересными особенностями работы, но если считать за работу не сам перенос тепла, а количество переносимого тепла, то некое подобие КПД у этой вещи появляется.

Будет интересно➡ Что такое анод и катод, в чем их практическое применение

Возвращаясь к элементам Пельте их можно купить и у нас, и вроде как они получше и число полупроводниковых блоков у них на одну и ту же площадь выше, но стоят они чуть ли не в десять раз дороже китайских. Китайские элементы Пельтье называются TEC1, далее указывается число пар полупроводников, для типоразмера 40 на 40 мм это 127 пар и далее указывается ток в Амперах. Чем выше ток — тем больше тепла элемент перетаскивает с одной стороны своего корпуса на другую. Я купил 15 Амперные модули.

Что касается 15 Амперного элемента, то свои 15 Ампер он потребляет на 15 Вольтах и обещается, что выводит он в идеальных условиях при этом около 130 Ватт тепла. В реальных условиях и на 12 Вольтах цифры ожидать стоит порядка 50-60 Ватт.

Как я выше уже писал — при перенасыщении теплом элемент Пельте уходит в разнос. И для мощного процессора одно элемента мало. Именно поэтому большинство экспериментов с элементами Пельтье которые вы можете найти в интернете сводятся к тому, что либо поставив этот элемент на «селрон» он хорошо охлаждается, либо при установки на i7/i9 или 9-тысячный FX всё это дело вообще не работает. Вернее становится всё ещё хуже чем было.

Ставить элементы пельтье «бутербродом» друг на друга когда и так они перегружены тоже не имеет никакого смысла. Если один элемент не может перевести 100 Ватт, то второй ещё сильнее не сможет перевести 250 Ватт уже от первого.

Трёхкаскадный модуль пельтье

Есть двухкаскадные (и даже трёхкаскадные) заводские сборки этих элементов, но они рассчитаны на то, что источник тепла очень слабый и обычно задача просто охладить что-то, допустим датчик какого-то чувствительного прибора.

Охлаждение элементом Пельтье

Введение

Когда нам не хватает для разгона обычного воздушного кулера, когда мы уже не ищем лёгких путей, потому что они не помогут, тогда мы начинаем обращаться к более эффективным способам охлаждения процессоров. Таким эффективным, бесспорно, является водяное охлаждение, которое достаточно распространено у заграничных оверклокеров, но совсем не получило распространение у нас. Водяное охлаждение по эффективности можно сравнивать только с модулями Пельтье и дорогими кулерами типа Volcano7+. Мы много раз уже говорили про все достоинства и недостатки термоэлектрических модулей, и вот пришло время повстречаться с ними лицом к лицу.

Термоэлектрическая пластинка

Тестовая система
Процессор	AMD Athlon 1133
Материнская плата	SOYO DRAGON+
Разгон	1200 МГц @ 1.88 В
Кулер	Swiftech MCX462
Температура воздуха	24.4оС

Модуль Пельтье (он же TEC, термоэлектрическая пластинка, термонасос и т.д.) купить в России несложно. Более того, если вы купите его в онлайн-магазинах, то есть вероятность, что это будет наш, русский модуль. В России мы имеем заводы, изготавливающие и продающие термоэлектрические модули на экспорт. Наиболее известными считаются Санкт-Петербургские заводы Криотерм и Остерм. На заводе Остерм для вас могут изготовить термоэлектрическую пластинку на заказ, нужной мощности и нужных размеров. Как меня уверяли, для использования на компьютерах производитель даже может установить разъём питания PC-Plug на пластинку, но попавший к нам в термоэлектрический модуль имел только два проводка, которые даже зачищать пришлось самому.

Итак, мы уже ни раз говорили про термоэлектрические модули, но быстренько вспомнить основные тезисы не помешает. Термоэлектрические пластины используют эффект Пельтье (обратный эффект термопары_, заключающийся в том, что при протекании тока через два соприкасающихся полупроводника от одного к другому, пластина нагревается с одной стороны и охлаждается с другой, причём перепад температур на обоих сторонах пластины одинаков. За это свойство модуль Пельтье называют термонасосом. Сам по себе он не может охладить процессор. Он просто перекачивает выделяемое тепло от одной обкладки к другой — от процессора к кулеру. Получается, что термоэлектрический насос имеет холодную сторону, где тепло поглощается, и горячую, где выделяется. Причём, как и в случае с обычным насосом, выделяемое тепло должно куда-то отводиться, то есть, его надо охлаждать кулером. Но на горячей стороне термопары выделяется также тепло, образующееся в следствии потерь, так как по ней тоже течёт ток, а законы физики никто не отменял. В итоге кулер должен охладить не только выделяемое процессором тепло, но и тепло, выделяемое самой термоэлектрической пластинкой, так как эффективность у неё не 100% и сам модуль Пельтье сильно греется.

Наш модуль Пельтье мощностью 78 Вт состоял из 128 термопар (8 рядов по 16 термопар в каждом). Он был изготовлен на заводе Остерм в Санкт-Петербурге. В каталоге продукции он именуется как K1-127-2.0/1.5S. Этот модуль имеет размеры 55×55 мм (аккурат с процессор Athlon/Duron), питается он от 12 В постоянного тока и с торцов промазан герметиком, чтобы конденсат, или влага не могли замкнуть цепи внутри пластинки и вывести её из строя. Как видно, конструкция продумана специально для оверклокеров.

Это однокаскадный модуль, его толщина составляет порядка 4 мм, что сопоставимо с толщиной процессора, поэтому крепление кулера, охлаждающего его горячую сторону, надо будет немного подогнуть в случае необходимости. А при инсталляции на сторону, к которой прилегает кулер, придётся не пожалеть термопасты, ибо хороший отвод тепла от горячей стороны позволит эффективнее охладить сам процессор. А площадь соприкосновения пластинки с радиатором, как видите, здесь большая. Намного больше, чем площадь прикосновения ядра процессора и холодной стороны пластинки. Устанавливать обычный кулер, рассчитанный на толщину одного только процессора на термоэлектрическую пластинку намного сложнее. Поэтому лучше всего использовать кулеры, крепящиеся к материнской плате через четыре отверстия вокруг гнезда, а не к самому гнезду. Здесь надо также учитывать, что из-за увеличивающийся толщины охлаждаемого тела (процессор + термопластинка) стальная скоба обычного кулера оказывает слишком большое давление на гнездо процессора и может его повредить, или отломать пластиковые зубчики крепления. Охлаждать термоэлектрический модуль надо хорошим, дорогим кулером, желательно с датчиком вращения вентилятора, потому что если он остановится, то совместно с процессором модуль Пельтье расплавит материнскую плату и сам выйдет из строя.

Про термоэлектрические модули пишут очень много, но в большинстве своём это всего лишь теория. Кто-то обещает понижение температуры процессора ниже нуля градусов по Цельсию, кто-то говорит про высокие скорости разогнанных процессоров, но те же, кто решается использовать термоэлектрические пластины для отвода тепла от процессора, сталкиваются с неожиданными, зачастую очень серьёзными проблемами.

Выбор модуля Пельтье

Прежде всего, как выбирать термоэлектрический модуль? Прежде всего, вам нужно знать ширину и длину процессора, или его ядра. В случае с процессорами, устанавливаемыми в гнездо, вам понадобится модуль, не больший размеров гнезда, но и брать слишком маленький не имеет смысла. Лучше всего, чтобы он был размером с процессор. Если же в компьютере установлен процессор в слот, то вам придётся покупать модуль размером с ядро процессора, хотя можете заказать и размером с картридж — будет стоить дороже. Потом вам понадобится знать мощность вашего процессора. Для некоторых она приведена в таблице мощностей процессоров. Если вашего процессора там нет — узнайте его мощность из документов на сайте производителя. Обычно, эта информация не скрывается от широких масс. Мощность модуля Пельтье должна быть не меньшей мощности вашего процессора, а чтобы почувствовать эффект, она должна быть большей раза в полтора-два. После того, как вы знаете мощность, убедитесь, что термоэлектрическая пластина выдаёт эту мощность именно на 12 Вольтах, а не на 36 и не на 24 В. В компьютере вам легче всего найти 12 В, и ни на какие другие предложения соглашаться нельзя. Если вы знаете разницу температур на холодной и горячей сторонах модуля Пельтье, то можете рассчитать и температуру ядра процессора с этим модулем. Формула здесь очень простая:

T=((мощность процессора)+(мощность модуля Пельтье))*(терм. сопротивление кулера)+(темп. воздуха)-(разность температур модуля)

Из этой формулы видно, что чем лучше кулер, тем эффективнее будет охлаждение. По краям обкладок TEC должен быть герметизирован, чтобы никакая влага не могла закоротить его электрические цепи. И было бы неплохо, если бы его провода заканчивались стандартным коннектором PC-Plug. Наш модуль имел следующие данные:

Модуль Пельтье
Производитель	Остерм
Маркировка	K1-127-2/1.5-S
Рабочее напряжение, В	12
Мощность, Вт	78
Размер, мм	55x55x4.6
Разность температур, оС	36
Макс. разность температур, оС	71

Как видно, на блок питания при использовании термоэлектрического модуля ложится дополнительная весьма ощутимая нагрузка, так что этот момент тоже надо учитывать и покупать более мощный блок питания.

Установка модуля Пельтье

Вся мощность, рассеиваемая процессором (имеются в виду процессоры AMD), сосредоточена на небольшой площади — примерно 1 см2. Керамические пластины модуля Пельтье имеют низкую теплопроводность, поэтому в охлаждении процессора принимает участие не вся площадь термоэлектрической пластинки, а только та, которая непосредственно соприкасается с ядром процессора. Это вполне естественно, ведь тепло не может распространиться по всей площади холодной стороны модуля из-за низкой теплопроводности его обкладок. И если вы просто так установите модуль Пельтье на процессор, даже смазав его термопастой, вы рискуете сжечь мозг компьютера, ведь мощности тех нескольких термопар, располагающихся над процессором, будет недостаточно для отвода тепла от ядра, а другие участвовать в охлаждении не будут. Решить проблему может только хорошая медная прокладка между ядром процессора и термоэлектрическим модулем. Причём, если вы думаете, что вам будет достаточно установить обычную медную прокладку типа Thermaltak Copper Shim, то глубоко ошибаетесь. Эти прокладки не способны так эффективно распределить тепло по всей поверхности охладителя, как того требуется. Они вообще больше созданы для защиты от повреждения ядра, чем для помощи охлаждению, хотя с этим они тоже помогают справляться. Но для равномерного распределения тепла по поверхности модуля Пельтье вам понадобится медная пластинка, которая будет по размерам равняться модулю Пельтье и станет прокладкой между ядром процессора и холодной стороной TEC. Причём, такая пластинка должна быть ровной, не толстой, но и не слишком тонкой, чтобы равномерно распределять тепло по всему модулю охлаждения. Лучше всего её добыть из медного радиатора на процессор. Удалив рёбра из такого радиатора, мы получим уже отшлифованную с одной стороны ровную пластинку, которую останется лишь немного дополнительно обработать, обильно смазать термопастой и поместить между процессором и термоэлектрической пластиной. Сразу возникает вопрос: почему бы не сделать термоэлектрический модуль с медными обкладками? Я на этот вопрос ответить не в силах.

Использование такой медной прокладки просто необходимо, если размер ядра процессора меньше размера термоэлектрического модуля, а в большинстве случаев это так и есть. Хотя, для процессоров Intel Pentium 4 и Celeron 4 формата Socket-478 она может и не потребоваться, ведь эти процессоры уже имеют встроенный распределитель тепла и они к тому же очень малы в размерах. Но вот в случае с процессорами AMD надо помнить, что медная прокладка ещё больше увеличит высоту, на которую надо устанавливать кулер. И я вам скажу — укрепить его будет не так-то просто.

Тестирование термоэлектрической пластины

Нам, можно сказать, повезло. Мы использовали материнскую плату SOYO DRAGON PLUS, на которую спокойно умещался один из лучших кулеров для процессоров AMD — Swiftech MCX462. Причём, укрепить его было тоже непросто — пружинки крепления к материнской плате были сжаты до предела. И если бы не защита дополнительной медной прокладкой Thermaltake Copper Shim, процессор бы погиб от ёрзающего кулера во время установки. По подсчётам, разогнанный процессор потреблял примерно 67.7 Вт вместо штатных 63 Вт.

Итак, если посмотреть на полученную систему охлаждения с торца, то снизу вверх это будет процессор AMD Athlon, прокладка Thermaltake Copper Shim, не увеличивающая высоту процессора, медная прокладка, добавляющая примерно 4.5 мм к высоте процессора, термоэлектрический модуль Пельтье, добавляющий ещё 4.6 мм к высоте процессора и сам кулер Swiftech MCX-462. То есть, мы увеличили толщину процессора примерно на 9 мм, хотя прокладку можно было бы сделать раза в два тоньше, но всё равно при сегодняшний кулерах с их креплением даже дополнительные 6 мм толщины процессора серьёзно осложнят установку кулера. Обе стороны термоэлектрического модуля и обе стороны медной прокладки обильно смазывались серебряной термопастой. Пластинка подключалась к блоку питания на напряжение 12В и, как полагается, устанавливалась на медную пластинку холодной стороной. Не смотря на дополнительную нагрузку (78 Ватт — всё же не шутка), блок питания выдержал и не давал сбоев. Для сравнения мы протестировали лучшие на сегодняшний день кулеры Swiftech MCX-462, Thermaltake Volcano7+ и систему водяного охлаждения Senfu WaterCooler II. Результаты перед вами:

Как видно, эффект от применения модуля Пельтье оправдывает все затраты и сложности, связанные с его покупкой и установкой. Явное преимущество над двумя самыми лучшими воздушными кулерами и над водяной системой охлаждения. При рассмотрении результатов надо учитывать, что модуль Пельтье охлаждался лучшим воздушным кулером, так что на более дешёвых кулерах он может показать гораздо более низкую производительность.

Выводы

Прежде чем вы пойдёте в ближайший магазин за модулем Пельтье, подумайте ещё раз — сможете ли вы обеспечить его необходимым охлаждением, потянет ли ваш блок питания дополнительную нагрузку, превосходящую сам процессор, сможете ли вы найти медную прокладку и укрепить дорогой кулер на процессор? Последний вопрос наиболее актуален, ведь из доступных на российском рынке кулеров сегодня для охлаждения термоэлектрической пластины можно рекомендовать лишь Volcano 7+, а он крепится скобой к гнезду процессора и без переделки крепления не станет на дополнительные 7-8 мм высоты процессора. Если вы включите термоэлектрическую пластинку без нагрузки, то есть, процессор будет либо вообще не греться, либо греться очень слабо, вы рискуете столкнуться с ситуацией, когда он охладится до точки росы и до образования на нём инея, что может привести к короткому замыканию контактов. Чтобы избежать этого, вам пригодилось бы термореле, отключающее модуль Пельтье, когда температура процессора равна комнатной. Дополнительное оборудование, личный опыт по защите от инея и установке кулера, — всё это рано, или поздно будет у настоящих оверклокеров, решивших охлаждать процессор одним из самых эффективных во всех отношениях способов — термоэлектрической пластиной, или модулем Пельтье.

Мы благодарим Санкт-Петербургский за предоставленные элементы Пельтье.

Михаил Дегтярёв (aka LIKE OFF) 10/06.2002

Теги Пельтье термоэлектрическое охлаждение

Практический опыт с элементом Пельтье

Выглядеть он может по-разному, но основной его вид – это прямоугольная или квадратная площадка с двумя выводами. Сразу же отметил сторону “А” и сторону “Б” для дальнейших экспериментов

Почему я пометил стороны?

Вы думаете, если мы просто тупо подадим напряжение на этот элемент, он у нас будет полностью охлаждаться? Не хочу вас разочаровывать, но это не так… Еще раз внимательно читаем определение про элемент Пельтье. Видите там словосочетание “разности температур”? То то и оно. Значит, у нас какая-то сторона будет греться, а какая-то охлаждаться. Нет в нашем мире ничего идеального.

Для того, чтобы определить температуру каждой стороны элемента Пельтье, я буду использовать мультиметр, который шел в комплекте с термопарой

Сейчас он показывает комнатную температуру. Да, у меня тепло ;-).

Для того, чтобы определить, какая сторона элемента Пельтье греется, а какая охлаждается, для этого цепляем красный вывод на плюс, черный – на минус и подаем чуток напряжения, вольта два-три. Я узнал, что у меня сторона “А” охлаждается, а сторона “Б” греется, пощупав их рукой. Если перепутать полярность, ничего страшного не случится. Просто сторона А будет нагреваться, а сторона Б охлаждаться, то есть они поменяются ролями.

Итак, номинальное (нормальное) напряжение для работы элемента Пельтье – это 12 Вольт. Так как я подключил на красный – плюс, а на черный – минус, то у меня сторона Б греется. Давайте замеряем ее температуру. Подаем напряжение 12 Вольт и смотрим на показания мультиметра:

77 градусов по Цельсию – это не шутки. Эта сторона нагрелась так, что когда ее трогаешь, она обжигает пальцы.

Поэтому главной фишкой использования элемента Пельтье в своих электронных устройствах является большой радиатор. Желательно, чтобы радиатор обдувался вентилятором. Я пока что взял радиатор от усилителя, который дали в ремонт. Намазал термопасту КПТ-8 и прикрепил элемент Пельтье к радиатору.

Подаем 12 Вольт и замеряем температуру стороны А:

7 градусов по Цельсию). Когда трогаешь, пальцы замерзают.

Но также есть и обратный эффект, при котором можно вырабатывать электроэнергию с помощью элемента Пельтье, если одну сторону охлаждать, а другую нагревать. Очень показательный пример – это фонарик, работающий от тепла руки

«Грустная история» или «2014год элемент Пельтье для охлаждения процессора»

Начислено вознаграждение

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

После написания обзора на cooler master v10 (это было недели 3 назад) я всерьёз задумался о практическом использовании элемента Пельте, есть вполне удачная статья об этом элемент Пельтье для охлаждения процессора, но написана она давно, моя цель была проверить его эффективность на CPU, а после применить его для охлаждения GPU, что сказать цель благая и тема интересная, надо начать делать, решил я тогда. Пока сын спал я взял элемент Пельте и начал с выбора системы охлаждения самого элемента, я мог выбрать из трёх: Corsair h80, Thermalright SilverArrow IB-E, Noctua NH-D14, что у меня были в запасе после написания обзоров на них, которые должны появиться на главной в скором времени. Был выбран Corsair h80 он охлаждал скальпированный i7 3770k до 56 градусов, но выбран он был исключительно из за того что в отличии от Thermalright SilverArrow IB-E и Noctua NH-D14 он легче и не раздавит нежного керамического Пельтье. Вот наш Пельтье, с ним всё просто, одна сторона охлаждает другая нагревается чем лучше охлаждена горячая сторона тем холоднее холодная, потребляет до 90 ватт, подключается к 12v(5v-12v)к нему был приделан обычный MOLEX на 12v, теряет всякую эфективность нагреваясь до 60 градусов:

Фото Н80 и пельте, они идеально подходят по размеру и корсар его не раздавит, так что с элементом пельтье никаких проблем не будет, плюс основание водоблока полностью покрывает элемент пельтье:

Между CPU-Пельтье-Н80 будет MX-4:

Прокладываем термопрокладки под проводами элемента Пельтье которые не проводят электричество, обезопасив мать на случай если что то пойдёт не так: Прикручиваем сверху водоблок:

И начинаем тест, я с волнением включал мать, но всё завелось, до результата фото отпечатка:

Тестовый стенд: • Процессор: Intel Core i7-3770K по умолчанию • Материнская плата: Gigabyte LGA1155 G1.SNIPER M3 Z77 (BIOS F9) • Оперативная память: 2хKingston HyperX Red Limited Edition KHX1600C9D3B1RK2/8GX 1600MHz 9-9-9-24-1Т • Блок питания: Corsair AX760 • SSD 2.5″ SATA-3 256Gb Crucial M4 CT256M4SSD2 • Термоинтерфейс: Arctic Cooling MX-4 • Реобас: AeroCool Touch 2100 • Корпус: Открытый стенд

Элемент пельтье подключен к 12v греем всё Linx 0.6.4, незабываем что вода с Noctua NF-P14 1200RPM показала 56 градусов. Зайдя в БИОС я увидел температуру которая за 30 сек упала с 30 до 14 градусов, я с радостью начал грузить ось и даже подождал секунд 30 глядя на то как в реал темп температура упала до 2 градусов.

К моему великому сожалению я потерял скрин после теста, но поверьте на слово что температура была 64 градуса всего за 1,5 минуты, а это уже выше чем один Н80, о разочарование… мне было горько, но так же как на ссылке в начале сделать не получилось. но меня не остановить, сейчас я с товарищем воюю над конструкцией радиатора где элемент Пеьтье помогает охлаждать основание, и второе применение его я хочу сделать в виде охлаждения резервуара СЖО сделав мини холодильник для жидкости, надеюсь я доведу эти проекты до ума. Надеюсь вам было интересно, свой опыт и идеи пишите в комментариях ниже, полезные ссылки на эту тему тоже не будут лишними)

Начислено вознаграждение
Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Элемент пельтье своими руками

Изготовить устройство в домашних условиях практически невозможно, тем более это не имеет особого смысла, учитывая его невысокую рыночную стоимость.

Но большинство умельцев все же предпочитает мастерить элемент пельтье своими руками, ссылаясь на ряд его достоинств:

1. Компактность, удобство установки на самодельное электронное плато.
2. Отсутствие движущихся деталей, что увеличивает сроки его эксплуатации.
3. Возможность соединения нескольких элементов в каскадной схеме для снижения очень больших температур.

Тем не менее, пельтье своими руками имеет определенные недостатки: низкий коэффициент полезного действия (КПД), необходимость подачи высокого тока для получения заметного перепада температуры, сложность отведения тепловой энергии от охлаждаемой поверхности.

Рассмотрим на примере схем, как сделать пельтье своими руками:

• Задействовать его в качестве детали термоэлектрического генератора, согласно рисунку подключения.
• Собрать простой преобразователь на микросхеме ИМС L6920 (рисунок 1).

Рисунок 1. Элемент пельтье своими руками: универсальная схема

Далее стоит следовать простой инструкции, как сделать пельтье своими руками:

1. Подать на вход получившегося преобразователя напряжение диапазоном 0.8-5.5В, чтобы иметь на выходе стабильные 5В.
2. При использовании устройства обычного типа — поставить лимит температуры нагреваемой стороны в 150 градусов.
3. Для калибровки — в качестве источника тепла использовать емкость с кипящей водой, которая точно не нагреется свыше 100 градусов.

Из диодов и транзисторов

Фактически любой элемент Пельтье представляет собой гирлянду из последовательно соединенных диодов, работающих в режиме пробоя. В сущности, любой электронный компонент, пропускающий ток в одном направлении и препятствующий его прохождению в обратном, построен на принципах соединения полупроводников p-n типа. Что в свою очередь наводит на мысли о схожести системы на искомую конструкцию, аналогичную той, которую имеет модуль Пельтье. Если брать во внимание диоды с пластмассовой оболочкой (включая излучающие свет), мешает доступу к самим контактным пластинам из разных металлов только сам корпус устройства.

Вот они, две пластины полупроводника в прозрачном диоде:

Случай транзисторов аналогичен, конечно учитывая то, что в большинстве из них три контакта, два из полупроводника одного типа и один (меньший) другого. Хотя избавиться от корпуса, если он металлический, проще, что довольно распространено у элементов названого типа — достаточно срезать верхнюю крышку и получить доступ к открытым контактным пластинам.

Будет интересно➡ Что такое заземление простыми словами

Металлический транзистор со снятой крышкой:

Саму процедуру избавления от корпуса возложим на читателей, с рекомендацией попробовать нагрев, кислоту или механическое снятие преграды. Что касается соединения контактных площадок, здесь некоторые фанаты, судя по имеющейся информации, использовали меднение их верхушек электрическим методом. Впоследствии к подготовленным участкам осуществлялась пайка проводящих контактов.

После получения требуемых металлов, главное, что нужно помнить при их подключении — направление прохождения тока и последовательное соединение, выглядящее, как p-n-p-n-p-n, учитывая тип полупроводников. Кроме того, чем больше будет использовано элементов в конструкции, вне зависимости от их размера, тем и выше КПД получившегося генератора или устройства создающего тепло вместе с холодом.

Как изготовить генератор на основе элемента Пельтье?

Генераторы на основе элемента Пельтье особенно интересуют людей, которые ввиду достаточно продолжительной отрезанности от цивилизации нуждаются в простом и доступном источнике энергии. Также они широко применяются при критическом перегреве деталей персонального компьютера.

Рис.2: Генератор на основе элемента Пельтье.

Элементы Пельтье имеют достаточно интересный принцип действия, но помимо этого обладают одной любопытной особенностью: если к ним прилагается разность температур, то они продуцируют электричество. Один из вариантов генератора на базе этого устройства предполагает следующую конструкцию:

По двум трубкам (одна для входа, другая для выхода) движется пар, который направляется в полость теплообменника, сконструированный из пластины (материал: алюминий), имеющей толщину 1 см.

К каждому отверстию теплообменника подведено соединение с одним каналом. Габариты теплообменника точно дублируют габариты элементов Пельтье. Два элемента фиксируются на двух сторонах теплообменника с помощью четырёх винтов (по 2 на каждую сторону). В результате, благодаря отверстиям и канальцам теплообменника формируется полноценная система сообщающихся отделов, через которые проходит пар. Двигаясь вперёд, пар входит в камеру по одной трубке и выходит через другую, двигаясь к следующей камере. Транслируемое паром тепло достаётся элементам Пельтье, когда пар непосредственно соприкасается с их поверхностью , а также с материалом теплообменника.

Чтобы вплотную прижать элементы к корпусу теплообменника , а также для организации отвода тепловой энергии на «холодную» сторону применяются пластины из алюминия на 0,5 см в толщину. На последнем этапе вся конструкция герметизируется силиконовыми герметиками.

После этого через трубки пускают пар, а конструкция погружается в холодную воду. Вся система целиком начинает работать. Электрический ток будет образовываться до тех пор, пока разница между температурой «горячей» и «холодной» сторон не сократится до минимума.

Есть и более элементарный метод.

Элемент Пельтье выводами подсоединённый к зарядному телефонному кабелю закрепляется на алюминиевом радиаторе (который будет контактировать с «холодной» стороной) с помощь герметика. Сверху на устройство ставится любой горячий предмет, например, кружка с горячим чаем. Через пару секунд телефон можно ставить на зарядку. Зарядка будет продолжаться, пока чай не остынет.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Простой кондиционер на элементах Пельтье

В этой инструкции мы разберем, как сделать простой кондиционер из подручных материалов. В этом кондиционере нет никаких компрессоров и прочих подобных деталей, холод мы будем получать из электроэнергии, а точнее – используя элементы Пельтье. Стоят они нынче не особо дорого, да и найти их не должно составить большого труда.

Что касается прочих узлов, то нам понадобятся вентиляторы и кулеры от компьютера, они будут служить для охлаждения одной стороны элементов и для нагрева другой. То есть одни вентиляторы будут гнать нам холодный воздух, а другие будут охлаждать элементы, чтобы они не перегревались.

Конечно, если поставить такой кондиционер просто в помещении, толку от него будет мало, так как элементы Пельтье сильнее нагревают воздух, чем охлаждают. Но если вынести горячую сторону на улицу, а холодную развернуть внутрь помещения, в итоге получим вполне себе неплохой кондиционер, но его эффективность будет сильно зависеть от теплоизоляции помещения. Так или иначе, возле такого кондиционера вам будет приятно находиться при жаркой погоде, так как от него будет исходить поток холодного воздуха. Собирается устройство довольно просто. Итак, рассмотрим более подробно, как же собрать такой кондиционер!

Материалы и инструменты, которые использовал автор:

Список материалов:

— элементы Пельтье (4 штуки TEC1-12706); — 4 кулера от компьютера (вентиляторы с радиаторами); — 4 вентилятора от компьютера; — блок питания на 12В/30А; — провода; — термопаста; — выключатель; — большой алюминиевый радиатор; — фанера, листовой пластик или что-то подобное для корпуса.
Список инструментов:
— канцелярский нож; — клеевой пистолет; — дрель; — паяльник; — отвертка.

Процесс изготовления кондиционера:

Шаг первый. Подготавливаем основу

Нам понадобится основа, на которой мы закрепим все важные органы кондиционера. Можно использовать пластик, фанеру или другой подобный материал. Для начала делаем замеры и вырезаем четыре окна под элементы Пельтье. Не забываем проделать канавки под провода. Автор вырезает эти окна канцелярским ножом, поскольку материал используется мягкий.
Шаг второй. Установка элементов Пельтье
Теперь можно устанавливать элементы Пельтье. Для этого сначала прикрутим радиатор, который будет в процессе охлаждаться. Автор просто прикручивает его саморезами. Ну а далее можно устанавливать элементы Пельтье, для этого нам понадобится термопаста. Благодаря этой пасте будет хорошая тепловая связь между радиаторами. Все элементы устанавливаем холодной стороной к большому радиатору, у автора это стороны с надписями.
Шаг третий. Кулеры
Чтобы элементы Пельтье работали эффективно, от них нужно отводить тепло. Для этого нам понадобится четыре кулера от компьютера. Снова хорошенько смазываем элементы термопастой и прикручиваем кулеры. В завершении вам останется соединить все кулеры параллельно и можно попробовать включить.
Шаг четвертый. Собираем корпус
Для изготовления корпуса из аналогичного материала вырезаются стенки. Далее крепим эти стенки, используя уголки и заклепочный пистолет. Все стыки хорошенько герметизируем при помощи клеевого пистолета. Помимо герметизации клей еще и укрепит конструкцию.
Шаг пятый. Крышка с вентиляторами
Над большим радиатором устанавливается крышка, в которой установлены 4 вентилятора. Они предназначены для обдувания радиатора и как следствие у нас будет на выходе холодный воздух. Вентиляторы ставятся на выдув. Сверлим битой под вентиляторы отверстия и прикручиваем их на свои места. В корпусе с обеих сторон автор сверлит ряды отверстий, через них будет входить воздух из помещения. Вклеиваем на горячий клей упоры и прикручиваем крышку винтиками.
Шаг шестой. Завершающий этап сборки
В качестве завершения припаиваем все необходимые провода и устанавливаем выключатель. Блок питания автор использует довольно мощный, на целых 30А при напряжении 12В. Что касается другой, горячей стороны, тот тут также рекомендуется установить защитную сетку. Вот и все, наш кондиционер готов, можно испытывать! К сожалению, автор не представил обзор тестов своего устройства.

Будем надеяться, самоделка оправдывает потраченное время и средства. Удачи и творческих вдохновений!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Холодильник на элементах пельтье своими руками

Чтобы собрать холодильный агрегат вам понадобятся достаточное количество электрических проводников и специальные инструменты (рисунок 3).

Холодильник на пельтье своими руками требует особого подхода к сборке и используемым материалам:

1. Основой для платы должна служить прочная керамика;
2. Для максимального температурного перепада надо подготовить не менее 20 связей;
3. Правильные расчеты — залог увеличения коэффициента полезного действия на 70%;
4. Наибольшую мощность используемому оборудованию даст фреон;
5. Самодельный модуль устанавливается возле его испарителя, рядом с мотором;
6. Монтаж производится стандартным набором инструментом с применением прокладок;
7. Они необходимы для изолирования рабочей модели от пускового реле;
8. Изоляция понадобится и для самой проводки, перед ее подключением к компрессору;
9. Чтобы избежать короткого замыкания, сила предельного напряжения звонится тестером.

Рисунок 3. С помощью элемента пельтье можно легко собрать походный холодильник

Подобную схему можно применить для автомобильного охладителя. Автохолодильник пельтье своими руками собирается на керамической плате толщиной не менее, чем 1 миллиметр. В нем используются медные немодульные связи с пропускной способностью в 4А и применяются проводники с маркировкой «ПР20», подходящие для контактов разного типа. Для соединения устройства с конденсатором используют обычный паяльник.

Кондиционер пельтье своими руками

В данном случае, для изделия могут применяться только проводники типа «ПР12» (рисунок 4).

Кондиционер пельтье своими руками собирается только на них, так как они выдерживают аномальные температуры и выдают напряжение до 23В:

1. Применяется в основном для охлаждения компьютерных видеокарт.
2. Его сопротивление колеблется в пределах 3 Ом.
3. Температурный перепад равен 10 градусам, а КПД — 65%.
4. Для него требуется 14 медных проводничков.
5. Для подключения задействуется немодульный переходник.
6. Устройство монтируется рядом с встроенным кулером на видеокарте.
7. Конструкция крепится металлическими уголками и обычными гайками.

Рисунок 4. Элемент используется и для создания портативных кондиционеров

Если во время работы кондиционера замечаются сильные посторонние шумы, другие нехарактерные звуки — он проверяется на работоспособность мультиметром.

Как сделать элемент для кулера питьевой воды?

Модуль Пельтье (элемент) своими руками делается для кулера довольно просто. Пластины для него важно подбирать только керамические. Проводников в устройстве используют не менее 12. Таким образом, сопротивление будет выдерживаться высокое. Соединение элементов стандартно осуществляется при помощи пайки. Проводов для подключения к прибору должно быть предусмотрено два. Крепиться элемент обязан в нижней части кулера. При этом с крышкой устройства он может соприкасаться. Для того чтобы исключить случаи коротких замыканий, всю проводку важно зафиксировать на решетке либо корпусе.

ЧТО ТАКОЕ ЭЛЕМЕНТ ПЕЛЬТЬЕ И КАК ЕГО ИСПОЛЬЗОВАТЬ
