Технология дисплея TFT

Технология TFT (Thin Film Transistor) дисплеев лежит в основе большинства экранов для мобильных устройств, телевизоров и компьютерных мониторов. В этой статье мы рассмотрим, что такое TFT-дисплеи, их принцип работы, основные функции и разновидности. Вы узнаете о достоинствах и недостатках этой технологии, что поможет понять, почему TFT-дисплеи занимают важную нишу в электронике и как они влияют на качество изображения и пользовательский опыт.

Понятие TFT-дисплея

TFT LCD представляет собой тип жидкокристаллических дисплеев с активной матрицей. В таких экранах каждый пиксель управляется от одного до четырех тонкопленочных транзисторов (TFT), что позволяет эффективно включать и выключать светодиоды, обеспечивая более четкое и качественное изображение.

Конструкция TFT-дисплея включает две стеклянные подложки, между которыми расположен слой жидких кристаллов. На передней подложке размещен цветной фильтр, а на задней — тонкие транзисторы, организованные в ряды и колонки. За всей этой системой находится подсветка.

Интересный факт: каждый пиксель представляет собой небольшой конденсатор, в котором слой жидкого кристалла находится между прозрачными проводящими слоями из оксида индия-олова. Когда дисплей активируется, молекулы в жидкокристаллическом слое изгибаются под определенным углом, позволяя свету проходить. Это и формирует видимый пиксель. Цвет, который мы видим, зависит от угла изгиба молекул жидких кристаллов. Все пиксели вместе создают изображение.

В стандартном TFT-мониторе насчитывается 1,3 миллиона пикселей, каждый из которых управляется своим транзистором. Эти пиксели состоят из тонких пленок аморфного кремния, нанесенных на стекло с использованием технологии PECVD, которая также применяется для производства микропроцессоров. Каждый элемент функционирует благодаря небольшому электрическому заряду, что обеспечивает быструю перерисовку изображения и обновление картинки несколько раз в секунду.

Эксперты в области технологий дисплеев отмечают, что TFT (тонкоплёночные транзисторы) стали важным шагом вперёд в развитии экранных технологий. Они обеспечивают высокое качество изображения, яркие цвета и быстрые отклики, что делает их идеальными для использования в смартфонах, планшетах и телевизорах. Специалисты подчеркивают, что благодаря улучшенной структуре TFT-дисплеев, они способны обеспечивать более широкий угол обзора и лучшую контрастность по сравнению с традиционными ЖК-дисплеями. Однако, несмотря на свои преимущества, эксперты указывают на необходимость дальнейших исследований в области энергосбережения и долговечности, чтобы удовлетворить растущие требования пользователей. В целом, TFT-технология продолжает оставаться актуальной и востребованной, открывая новые горизонты для будущих разработок в области визуальных технологий.

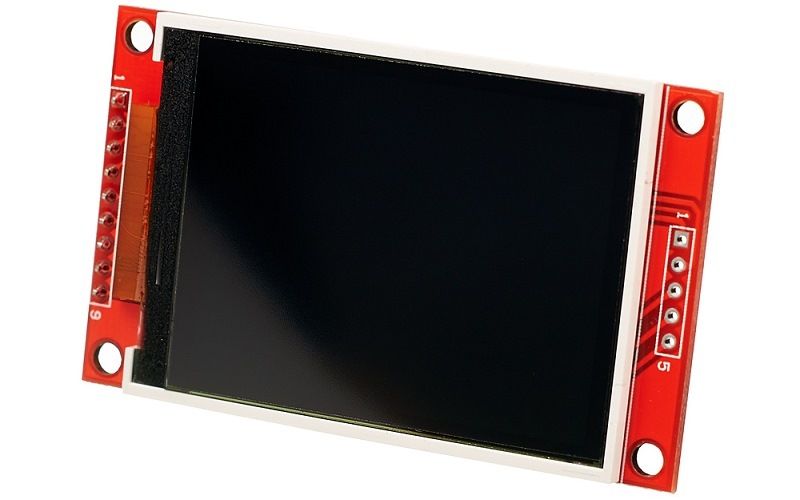

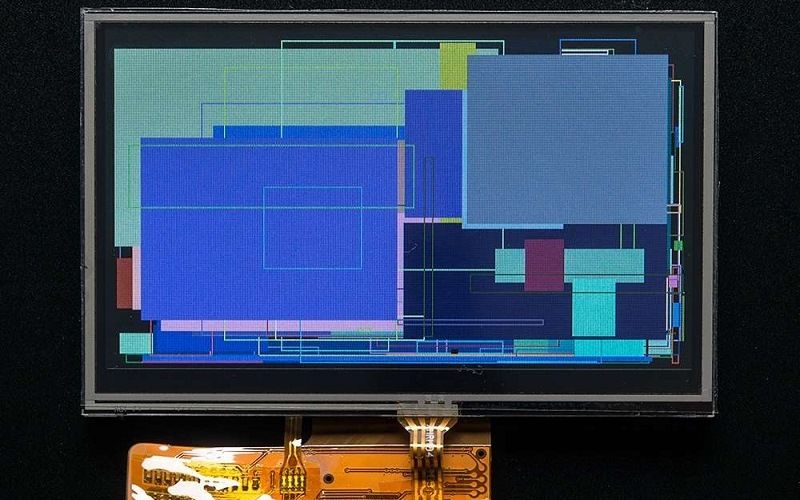

TFT display

Стоит ли покупать технику с TFT-дисплеями?

Отображение движущихся изображений на большом ЖК-дисплее является непростой задачей, так как для этого нужно за доли секунды изменить состояние большого количества жидких кристаллов. В LCD с пассивными матрицами транзисторы расположены только вверху и слева экрана. Они контролируют целые строки и столбцы пикселей. В таких устройствах могут возникать перекрестные помехи, связанные с тем, что сигнал, посылаемый к одному пикселю, влияет на его «соседей». Из-за этого мы видим торможение или размытие картинки.

В TFT-дисплеях эта проблема отсутствует. Установка управляющего устройства в виде тонкопленочного транзистора прямо на пиксель предотвращает эффект размытия во время воспроизведения видео. Однонаправленная характеристика прохождения тока препятствует слиянию зарядов нескольких светодиодов. Поэтому сегодня технология Thin Film Transistor стала стандартом производства ЖК-экранов. Какие у нее еще есть плюсы?

1. TFT позволяет получить стабильное, достаточно качественное изображение с хорошим углом обзора. При этом можно изготовить экран разного размера с разным разрешением (от калькулятора или смарт часов, до телевизора на всю стену).
2. У таких экранов яркая подсветка, что важно для мобильных телефонов и компьютеров. Яркие светодиодные подсветки обеспечивают большую адаптивность, их можно отрегулировать, исходя из визуальных предпочтений пользователя. В некоторых устройствах есть функция автоматического регулирования уровня яркости в зависимости от освещения.
3. Преимущества TFT над старыми ЭЛТ-мониторами очевидны. ЭЛТ громоздкие, тусклые и маленькие. От кинескопов выделяется большое количество тепла, а также электромагнитных излучений, что негативно сказывается на зрении. TFT-матрицы в этом плане безопасны.
4. TFT-экраны имеют довольно выгодную цену, хотя данным способом изготавливают не только бюджетные девайсы, но и профессиональное, дорогостоящее оборудование.

С первого взгляда выглядит заманчиво. Однако перед покупкой нужно знать: есть несколько видов TFT-дисплеев и у них разные характеристики.

Интересные факты

Вот несколько интересных фактов о технологии дисплеев TFT (Thin Film Transistor):

1. Улучшенная цветопередача и контрастность: TFT-дисплеи обеспечивают более высокое качество изображения по сравнению с традиционными ЖК-дисплеями благодаря использованию тонкопленочных транзисторов. Это позволяет каждому пикселю управляться индивидуально, что улучшает цветопередачу и контрастность, а также уменьшает время отклика.

2. Широкий угол обзора: Хотя TFT-дисплеи изначально имели ограничения по углу обзора, современные технологии, такие как IPS (In-Plane Switching), значительно улучшили этот аспект. IPS TFT-дисплеи обеспечивают более широкий угол обзора и более стабильные цвета при просмотре под углом, что делает их популярными для использования в смартфонах и телевизорах.

3. Применение в различных устройствах: TFT-технология используется не только в телевизорах и мониторах, но и в мобильных устройствах, таких как смартфоны и планшеты, а также в автомобильных дисплеях и медицинских приборах. Это делает TFT одной из самых универсальных технологий дисплеев на рынке.

Устройство TFT дисплея

Разновидности TFT-дисплеев, их достоинства и недостатки

Названия TN, IPS и MVA относятся к дисплеям, использующим тонкопленочные транзисторы TFT. Эти термины могут вызвать путаницу. Давайте разберемся в их различиях и выясним, какой из них является наиболее предпочтительным.

Twited Nematic (TN) + Film

Это более простой, дешевый и быстрый вариант. Время отклика матрицы TFT TN экранов составляет всего 2-4 мс. Они могут отображать большее количество кадров в секунду, а это особенно важно при просматривании видео и игре в видеоигры.

Однако, устройства на базе TN имеет много недостатков в плане качества изображения:

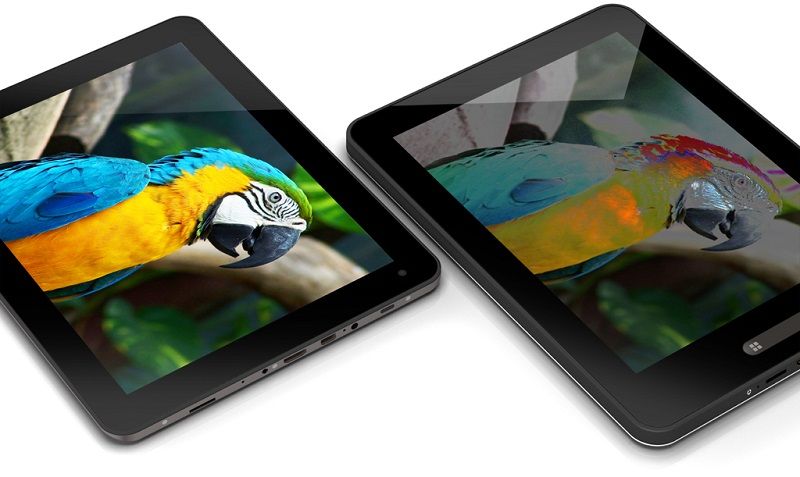

• угол обзора у TN-дисплея составляет всего 50-90 °. Значит получить полный эффект от графики на экране, изготовленном по технологии TFT TN, можно только глядя на него прямо. Если смотреть сбоку, сверху или снизу, картинка будет менять свой цвет;
• низкие показатели контрастности (максимум 500:1) и маленький диапазон цветов. Такое устройство не передаст все цвета;
• черный цвет в TN-экранах слишком яркий, ему не хватает глубины, а белый – недостаточно яркий, из-за чего при солнечном свете ничего не будет видно.

Если вы используете устройство для регулярного просмотра веб-страниц, работы в офисе или для других повседневных задач, тогда дисплей с технологией TFT TN удовлетворит ваши потребности. Также он подходит для геймеров, так как во время игры важнее все-таки скорость передачи изображения. Но для ведения бизнеса или выполнения графической работы, которая требует высочайшего уровня цветовой и графической точности, лучше всего выбрать дисплей с технологией IPS.

Super TFT (или IPS)

Технология IPS TFT устраняет все недостатки экранов TN. Главное отличие заключается в направлении движения кристаллов. В IPS-дисплеях кристаллы перемещаются параллельно поверхности панели, а не перпендикулярно ей. Это изменение снижает рассеивание света в матрице и обеспечивает более широкие углы обзора (до 170 °), обширный цветовой диапазон (до 1 миллиарда цветов) и высокую контрастность (1:1000). Черные оттенки будут более глубокими и насыщенными.

Тем не менее, у IPS есть и свои минусы: время отклика таких матриц составляет 10-20 мс, что может быть недостаточно для современных видеоигр, хотя и вполне приемлемо. У экранов AMOLED время отклика еще выше.

Нельзя однозначно утверждать, что лучше: технология IPS или TN TFT. У каждой из них есть свои достоинства и недостатки, поэтому выбор следует делать в зависимости от целей использования устройства. IPS широко применяется в высококачественных мониторах, предназначенных для профессиональных графических дизайнеров.

MVA

Эта технология самая совершенная – она сочетает преимущества двух предыдущих вариантов. У MVA-дисплеев широкий угол обзора, отличная цветность и контрастность, глубокий черный цвет и вместе с тем оптимальное время отклика.

Если сравнивать дисплеи с технологией TFT IPS и SVA (разновидность MVA), то будет тяжело выбрать лучший вариант. У каждого есть достоинства. SVA имеет всего лишь небольшое отличие в строении – в таком дисплее кристаллы выравниваются по вертикали, а не по горизонтали. Это сказывается на их способности пропускать или блокировать свет, что определяет уровень яркости дисплея и передачу черного цвета. В SVA-дисплеях эти параметры находятся на высоте, хотя это не означает, что IPS показывает плохую картинку. По сравнению с IPS у SVA меньше угол обзора.

Инверсное отображение цвета TFT дисплея. Способ устранения. Мой опыт. TFTproblemColors

Недостатки

Тонкопленочные транзисторы обладают высокой чувствительностью к изменениям напряжения и механическим воздействиям. Они могут легко получить повреждения, что приводит к появлению «мертвых» пикселей – участков без изображения. Однако экраны AMOLED, которые в последнее время становятся все более популярными, еще более уязвимы. При перезагрузке или механическом воздействии они могут полностью выйти из строя.

Еще одним небольшим недостатком является толщина TFT-дисплея. Из-за наличия дополнительного слоя его толщина немного превышает таковую у плазменных панелей, стандартных LCD или AMOLED. Тем не менее TFT-экран остается достаточно компактным.

Другим относительным минусом данной технологии является повышенное потребление энергии по сравнению с другими типами экранов. Однако стоит отметить, что TFT-дисплеи достаточно экономичны для повседневного использования.

Будущее технологий TFT-дисплеев

Технология TFT (Thin Film Transistor) продолжает эволюционировать, и будущее этой технологии обещает множество интересных и инновационных решений. Одним из ключевых направлений развития TFT-дисплеев является улучшение их производительности и качества изображения. Современные TFT-дисплеи уже способны обеспечивать высокую яркость, контрастность и цветопередачу, но исследователи и производители стремятся достичь еще более высоких стандартов.

Одной из основных тенденций является переход к более высоким разрешениям. С увеличением популярности 4K и 8K контента, разработчики TFT-дисплеев работают над созданием панелей, способных поддерживать такие разрешения без потери качества изображения. Это требует не только улучшения технологии производства, но и оптимизации электроники, управляющей дисплеем.

Кроме того, важным аспектом будущего TFT-дисплеев является их энергоэффективность. С увеличением числа мобильных устройств и требований к длительности работы от батареи, производители стремятся снизить потребление энергии TFT-дисплеев. Это может быть достигнуто за счет использования новых материалов и технологий, таких как OLED и MicroLED, которые могут дополнить или даже заменить традиционные TFT-технологии в некоторых приложениях.

Также стоит отметить развитие гибких и изогнутых TFT-дисплеев. Гибкие панели открывают новые возможности для дизайна устройств, позволяя создавать более компактные и эргономичные формы. Это направление активно исследуется, и уже сегодня можно увидеть примеры гибких дисплеев в смартфонах и носимых устройствах. В будущем ожидается, что такие технологии станут более распространенными и доступными для массового потребителя.

Не менее важным аспектом является интеграция TFT-дисплеев с другими технологиями, такими как дополненная реальность (AR) и виртуальная реальность (VR). Для создания качественного и реалистичного опыта в этих областях необходимо разрабатывать дисплеи с высокой частотой обновления и минимальным временем отклика. Это требует значительных усилий со стороны инженеров и дизайнеров, но результаты могут кардинально изменить восприятие пользователями цифрового контента.

В заключение, будущее технологий TFT-дисплеев выглядит многообещающе. С постоянным развитием технологий и растущими требованиями пользователей, TFT-дисплеи будут продолжать совершенствоваться, предлагая новые возможности для отображения информации и взаимодействия с цифровым миром. Инновации в этой области могут привести к созданию более качественных, энергоэффективных и удобных в использовании дисплеев, которые станут неотъемлемой частью нашей повседневной жизни.

Вопрос-ответ

Что такое TFT и как он работает?

TFT (Thin Film Transistor) — это технология, используемая в дисплеях для управления пикселями. Каждый пиксель в TFT-дисплее управляется отдельным транзистором, что позволяет обеспечить высокую скорость отклика и улучшенное качество изображения. Технология основана на использовании тонких пленок полупроводниковых материалов, которые наносятся на стеклянную подложку.

Каковы преимущества TFT-дисплеев по сравнению с другими типами дисплеев?

TFT-дисплеи обладают несколькими преимуществами, включая высокое качество изображения, широкий угол обзора и быстрое время отклика. Они обеспечивают яркие и насыщенные цвета, а также хорошую контрастность. В отличие от более старых технологий, таких как CRT, TFT-дисплеи более компактны и легки, что делает их идеальными для мобильных устройств и телевизоров.

Где чаще всего используются TFT-дисплеи?

TFT-дисплеи широко используются в различных устройствах, включая смартфоны, планшеты, ноутбуки и телевизоры. Они также находят применение в автомобильной электронике, медицинских устройствах и системах видеонаблюдения благодаря своей надежности и качеству изображения.

Советы

СОВЕТ №1

Изучите основные характеристики TFT-дисплеев, такие как яркость, контрастность и угол обзора. Это поможет вам выбрать подходящий экран для ваших нужд, будь то для работы, игр или просмотра видео.

СОВЕТ №2

Обратите внимание на время отклика TFT-дисплея. Для игр и динамичных видео лучше выбирать модели с низким временем отклика, чтобы избежать размытия изображения и задержек.

СОВЕТ №3

При выборе устройства с TFT-дисплеем учитывайте его энергоэффективность. Некоторые модели могут потреблять больше энергии, что важно для мобильных устройств, таких как смартфоны и планшеты.

СОВЕТ №4

Не забывайте о защите экрана. Используйте защитные пленки или стекла, чтобы предотвратить царапины и повреждения, что особенно важно для портативных устройств с TFT-дисплеями.
