Снегоход из скутера: как сделать своими руками из скутера 50-100 кубов? Чертежи самодельного снегохода с двигателем

Транспорт, на котором и зимой, и летом можно ездить без проблем, но не машина. Что это? Ну? Это знакомый нам скутер, но при минимальных дополнительных денежных и ресурсных вложениях он превращается в снегоход, ну а летом ? вновь в скутер. Сложно? Нисколько, особенно учитывая, что идея такого превращения витает давно.

В принципе, превратить можно что угодно в необходимое, главное ? желание. А раз желания предостаточно, то превращение скутера в снегоход не должно стать проблемой, тем более что процесс переделки ? это лишь снятие колёс и постановка на их место лыж с гусеницей. Теперь вы убедились, что своими руками можно сделать всё?

Понадобится следующее:

• скутер ? происхождение и назначение не важны: детский, китайский, взрослый, фирменный;
• рама, сиденье, двигатель, бак, руль ? всё это и есть скутер, вернее, что от него необходимо для реализации переделки скутера в снегоход;
• лыжи ? либо приобретаются, либо изготавливаются своими руками из фанеры (9?10 слоёв, 3 мм толщина);
• гусеница ? о ней ниже и подробнее.

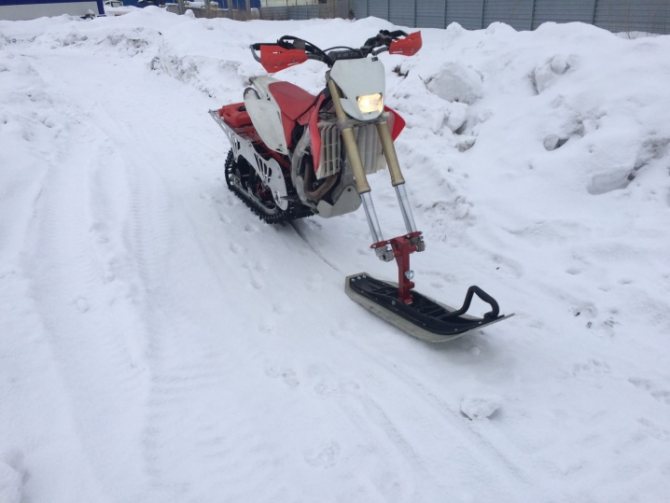

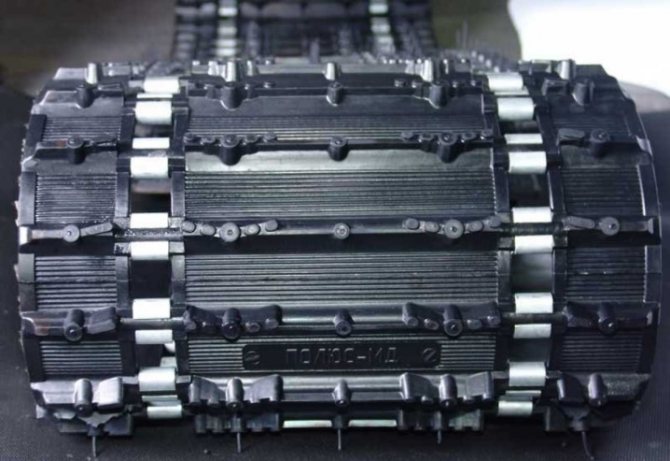

Вообще гусеница (или движитель) ? это важнейший элемент будущего снегохода, так как от неё зависит качество езды. Как вариант, своими руками её можно изготовить из автопокрышки. А так как она представляет собой замкнутый круг, возможность разрыва минимальна.

Итак, процесс следующий:

• отрежьте при помощи сапожного ножа от покрышки борта;
• распилите вдоль трубы из пластика (в соотношении диаметр?толщина ? 40 на 5мм) ? это грунтозацепы. Они должны соответствовать ширине шины. Прикрепите их к приводному полотну через каждые 5?7см, используя болты М6.

Аналогичным образом изготавливается движитель из транспортёрной ленты ? с той лишь разницей, что концы ленты необходимо накладывать друг на друга примерно 3?5см, фиксируя такими же болтами.

Если нет ни того, ни другого, умельцы предлагают воспользоваться клиновыми ремнями, причём скреплять их нужно по ширине грунтозацепами, ведь по внутренней стороне уже имеются впадины для шестерёнок. А можно и вовсе приобрести готовый экземпляр, например, гусеницу от ?Бурана?, но в денежном эквиваленте это очень дорогое удовольствие.

Вне зависимости от выбранного варианта ширина гусеницы напрямую влияет на проходимость будущего снегохода, но хуже ? на управляемость. Для примера, заводские ширины полотен ? 15, 20 и 24 дюйма по соотношению стандартные, широкие и сверхширокие.

Как сделать снегоход из скутера своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов сборки снегохода из скутера своими руками. Главным образом что кардинальных изменений в конструкцию не внесено и скутер легко переделать из снегохода в вездеход) Мопед или скутер отличное и в меру экономичное средство передвижения, как по городу, так и по сельской местности. Данный вид транспорта особенно популярен среди подростков, ведь это промежуточное звено между велосипедом и настоящим мотоциклом) С наступлением холодов мототехника ставится в гараж и стоит там до весны, но не в нашем случае, потому как из скутера сделан отличный снегоход для поездок на рыбалку)

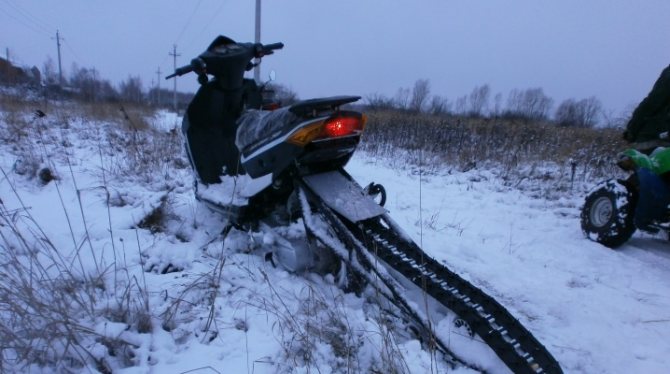

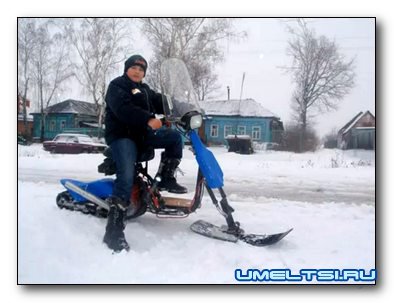

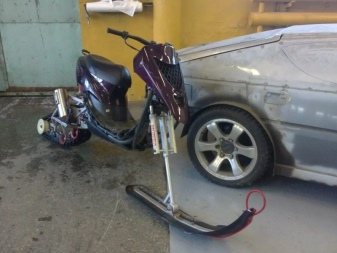

Лыжа заимствована от детского снегоката, в нижней части установлен направляющий из металла, чтоб на дороге снегоход чувствовал себя устойчиво. Так же лыжа имеет плавающее положение, тоесть при наклонах она остается плоско на снегу.

Защита гусеницы выполнена из стеклопластика, на вилку так же сделана декоративная облицовка и обтекатель на случай длительных поездок с встречным ветром. Для ног автор смастерил специальные упоры.

И так, давайте перейдем непосредственно к самой сборке.

Материалы

Инструменты

Пошаговая инструкция по сборке снегохода из скутера своими руками.

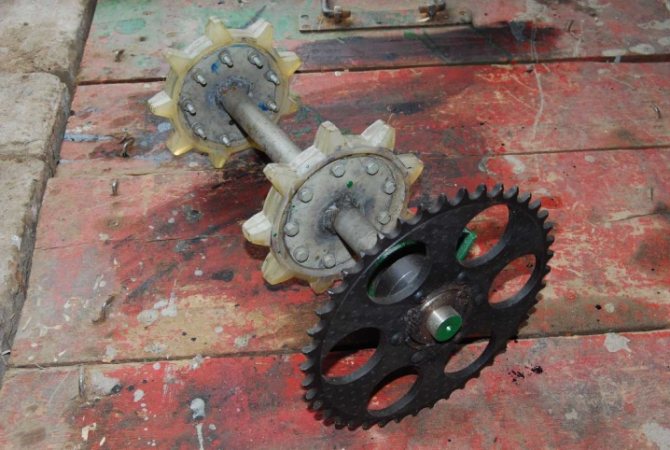

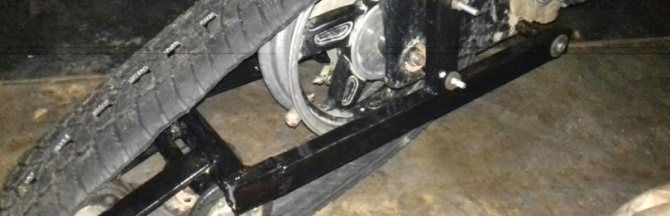

В качестве ведущей звезды использовано колесо от карта. На колесо одет металлический бандаж с зубьями сделанными из ПВХ трубы прикрученными мебельными болтами. Ведомая звезда от снегохода Буран, по бокам добавлены колеса от тележки. В качестве опорных катков использованы колеса от детского самоката.

Сборка гусеницы и установка на скутер. Из стекловолокна сделана защита на гусеницу.

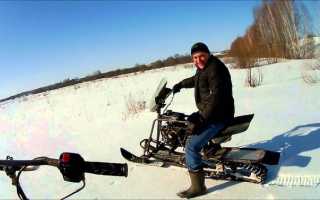

Крепление лыжи и облицовка. Лыжа от детского снегохода. Испытания снегохода по рыхлому снегу.

Источник

Обвес

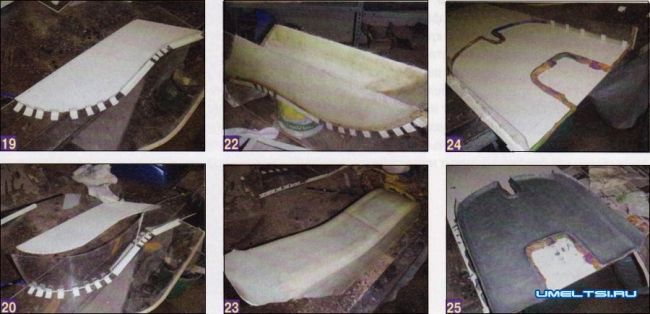

Наружный обвес можно изготовить из стекловолоконного материала или старых мотоциклов либо машин. Чтобы сделать кузов, рекомендуется склеить «болванку» из пластика или дерева. При использовании такой технологии получается подогнать детали обвеса друг к другу максимально качественно. На макет наносится стеклопластик, формируя детали обвеса.

После этого кузов нужно обработать наждачной бумагой и прогрунтовать. Когда слой высохнет, наносится специальная краска. Затем проверяется работа всех систем и механизмов, при необходимости вносятся соответствующие доработки.

Как сделать снегоход из скутера своими руками?

Покупка снегохода — весьма сложное и дорогостоящее дело. Но эта проблема не стоит вовсе перед теми, кто знает, как сделать снегоход из скутера своими руками. Как процесс изготовления, так и отбор материалов, приспособлений для работы имеют свои тонкости и нюансы.

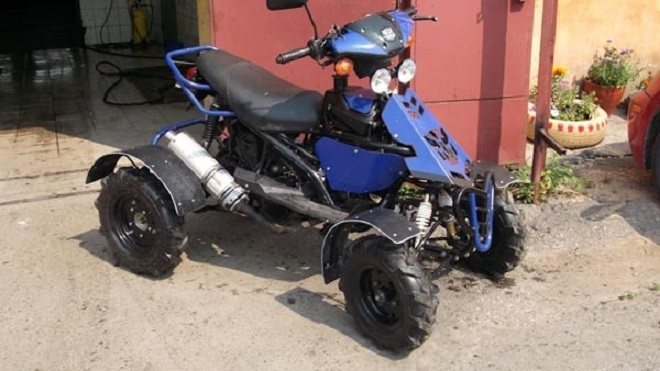

Колёса

Колесные диски лучше выбрать из легкосплавных материалов, так как в другом случае вес транспортного средства будет значительным. Можно взять колеса от мотоблока, протектор которых имеет довольно агрессивный рисунок. Но вот для легкого квадроцикла не стоит выбирать колеса от автомобиля. Они большие и тяжелые, поэтому на двигатель будет действовать высокая нагрузка.

Инструменты и материалы

Обязательными составными элементами будут:

опорные элементы (колеса, полозья либо гусеницы по своему выбору);

редукторное и передаточное звенья;

резервуар для топлива;

органы рулевого управления;

рама, на которую опираются все прочие компоненты.

Чаще всего снегоходы ставят не на гусеницы или лыжи, как обычно думают, а на широкие пневматические колеса.

Многие мастера используют велосипедные либо мотоциклетные диски.

Но самые увлеченные люди делают их своими руками. На изготовление гусениц может идти:

Дополнительно понадобятся:

передающая и принимающая импульс звезда;

одно или несколько сидений;

крепежные изделия (гайки, болты, шурупы);

Изготовление

Сделать своими руками снегоход из скутера не так уж сложно. Особых корректировок исходной конструкции не потребуется. В таком случае можно будет без проблем заменять гусеницы на колеса и обратно при изменении погоды. Гусеницы и ведомые звездочки советуют брать со снегоходов «Буран». Дополнительно применяют пару колес от детского самоката и пару некрупных колес от любой тележки (с добавлением роликовых подшипников).

Ведущее колесо должно меняться на движитель гораздо меньшего диаметра. Это связано с необходимостью корректировать передаточную пропорцию.

Дело в том, что на скутерах по умолчанию предусматривается проезд со скоростью от 40 до 60 км/ч, причем по первоклассным дорогам. При езде по заснеженным участкам нагрузка на мотор возрастает. Повышенная скорость также является источником риска.

Далее, ориентируясь на диск главного колеса, вырезают тормозной барабан и шлицы для ведущего вала. Диск малого диаметра крепят, предварительно пробивая отверстие в барабане дрелью. Избежать сползания гусеницы с колеса, скольжения во время движения помогает изготовление самодельных зацепов. Их получают, используя водопроводные трубы из ПВХ. Такие зацепы приходится вставлять в отверстия гусеницы.

Потом берут плоское кровельное железо и готовят бандаж подходящего диаметра. На таком бандаже фиксируют зацепы, используя мебельные болты. Расставлять крепежи надо на неизменном расстоянии. Шаг определяется размещением отверстий. Мягкую звездочку делают на базе простого колеса.

Раму получают, применяя металлический уголок и квадратные трубы. Габариты рамы и ее частей надо подбирать самостоятельно. При этом учитывают, на базе какого скутера делают снегоход и какая гусеница применяется.

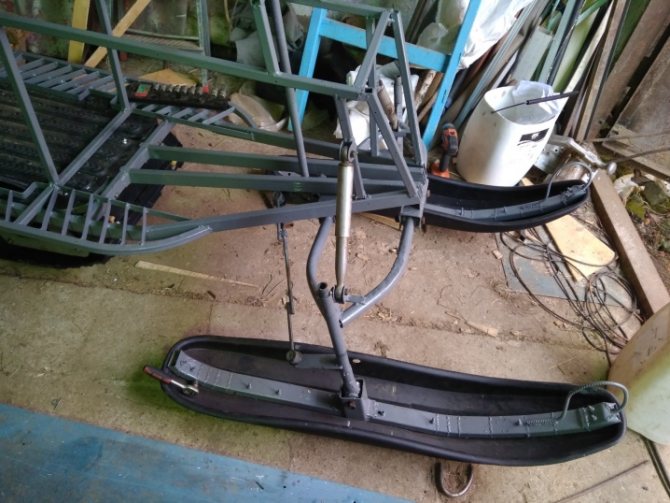

Если нет пластиковых лыж от детских самокатов, можно изготовить точный деревянный аналог вручную. Крепление лыжи производят на переднюю вилку, используя особую стойку.

Обычно предусматривается 2 уровня свободы перемещения. Куда бы ни наклонялся скутер при движении, 100% плоскости лыжи остается точно на снегу. Стоит позаботиться об установке широкой опорной площадки для ног и некрупного декоративного щитка под переднюю вилку. Рекомендация: для дальних выездов зимой обязательно понадобится лобовое стекло. Типовые обвесы скутеров придется переделать, потому что они плохо переносят сильные холода и подвержены скоплению снега в «карманах».

Рекомендации

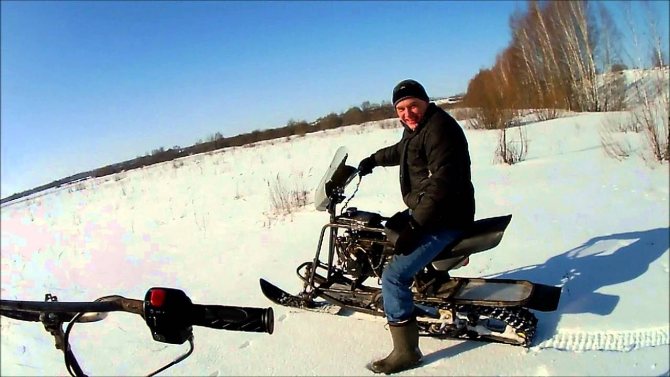

Стоит учитывать, что готовые иностранные образцы чаще всего приходится дорабатывать и видоизменять. Все дело в том, что они не рассчитаны на глубокие снега. Одними из самых доступных «доноров» мотора оказываются мощные бензиновые пилы «Урал» и «Дружба». Можно брать за основу и пилу Stihl, которая чуть совершеннее предыдущих образцов. К тому же под более новые моторы проще отыскать запчасти.

Полезно помнить, что на снегоходе с мотором от бензопилы не получится возить большие грузы. В большинстве случаев такие конструкции рассчитываются под одно посадочное место. Зато они отлично подходят для детей. Для поездок в ночные часы рекомендуется поставить фары. Они также выручат при плохой погоде.

Особое внимание стоит обратить на редуктор. Во многом именно от него зависит безотказность транспортного средства в целом. Звездочки на гусеничном валу прикрепляют за счет гайки.

Надо будет только сделать подходящую резьбу. Аналогичным образом работают с валом и его звездочками.

Неопытные и малоопытные люди должны оснащать свой снегоход любым простым рулем. Подойдет даже типовой руль от шоссейного велосипеда. Но простота схемы управления обернется трудоемкостью ручной корректировки оборотов. Облегчить езду помогает применение рулей, снятых с мопедов либо мотороллеров. Чтобы избежать ошибок, рекомендуется заранее составлять эскизы и схемы, обозначая размеры и профили.

Наконечник для передачи механического усилия справа должен быть длиннее такого же левого наконечника. Требуется тщательно продумывать подключение любого двигателя к рулю. Именно ошибки на этом этапе работы часто становятся причиной непредсказуемого поведения снегохода — а обнаружить их весьма трудно. Тормозная система практически не нужна для самодельных снегоходов. Исключение составляют только детские модели и экземпляры, рассчитанные на поездки в труднодоступные места.

О том, как сделать снегоход из скутера своими руками, смотрите далее.

Источник

Как сделать самодельный снегоход, варианты из скутера

В хорошую погоду мото скутер с маленьким объемом двигателя всегда был востребован не только среди молодежи, а и у взрослых. Так как отличался своей простотой в управлении, легкостью и хорошей скоростью. Но к сожалению, когда наступают холода из-за небольшого диаметра колес, ездить на скутере становится очень неудобно, а в снежную погоду, даже одев зимнюю резину вовсе нереально.

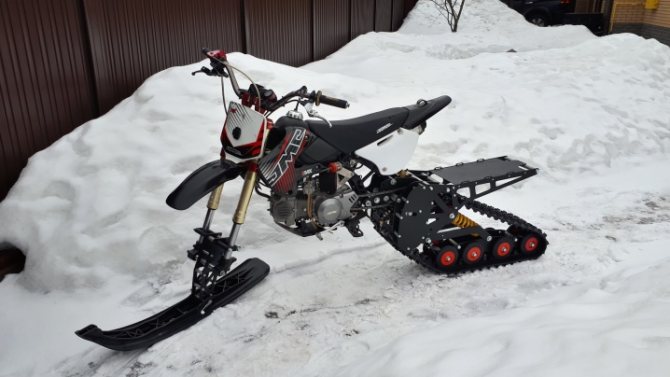

Изучив различные журналы по мотоциклам, было подмечено, что в продаже существуют гусеничные движители, их можно установить вместо заднего колеса, что приведет к трансформации мотоцикла в снегоход.

Если у вас есть единомышленники в этом деле, то лучше всего взять гусеницу от снегохода «Буран» (фото 1) она отлично подойдет, так как с одной гусеницы выйдет 4 подходящих для скутера. Стоимость же обойдется в 2,5 раза дешевле, чем гусеницы взятые с мотоцикла. Но для одного скутера это обойдется слишком дорого.

Комплектующие

Рекомендуется применять двигатель, питание и зажигание от одного скутера, чтобы вся система функционировала слаженно. Некоторые компоненты желательно доработать, например, целесообразно снабдить систему зажигания аккумулятором с подходящими для квадроцикла характеристиками. Топливный бак лучше взять от скутера, так как он обладает достаточным размером для такой системы.

Передний и задний мост берут от грузового мотороллера, так как на них действуют большие нагрузки. Если эти элементы системы будут недостаточно крепкими, они быстро деформируются и выйдут из строя.

Пружины для амортизатора можно взять от любого мотоцикла, который обладает достаточно крупным размером. Они фиксируются на раме подвижно, конфигурацией напоминая букву «А». Можно приобрести амортизаторы отдельно, так как они должны обеспечивать плавность хода. Новые детали обладают лучшими эксплуатационными характеристиками, чем подержанные детали.

Управление может быть как рулевым, так и мотоциклетным. Выбор зависит от вкусовых предпочтений мастера. Рычаг от тормоза соединяют с трансмиссионным тормозом, присоединяя систему к звездочке заднего моста.
