Новейшие фитинговые технологии

В последние годы фитинговые технологии изменились благодаря новым материалам и методам сборки. В статье рассмотрим современные неразборные и разборные варианты водопровода, а также новейшие материалы, обеспечивающие надежность и долговечность систем. Понимание этих технологий поможет сантехникам и домашним мастерам выбрать оптимальные решения для установки и ремонта водопроводных систем, что повысит эффективность и безопасность водоснабжения.

Начало развития фитинговых технологий

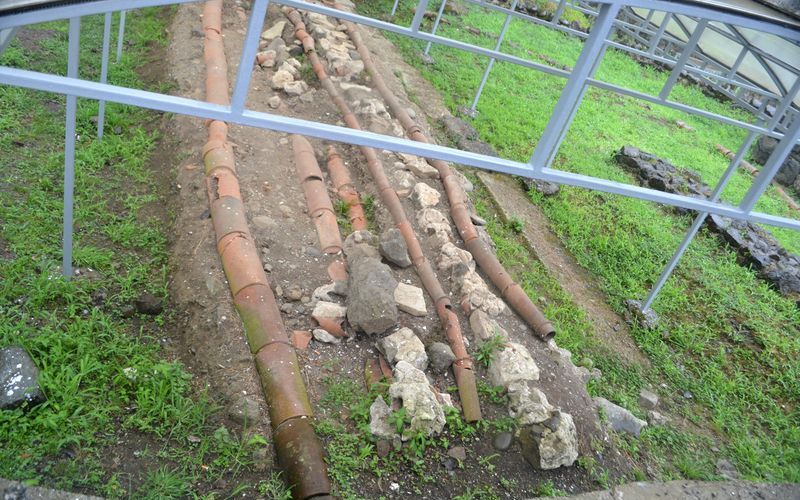

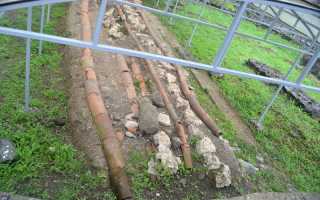

Первые трубопроводы были обнаружены археологами в различных уголках планеты, и все они имели схожую конструкцию. Древние трубопроводы состояли из коротких и узких элементов, известных как «водопроводные бревна», которые изготавливались из дерева и глины. На более ранних этапах использовались распиленные вдоль стволы деревьев с выдолбленной сердцевиной, которые затем снова собирались, обматывались веревкой и покрывались глиной. Позже такие конструкции начали создавать из деревянных планок, скрепленных металлическими кольцами или проволокой. Соединение труб осуществлялось самым простым образом: конец одной трубы вставлялся в другую. Для этого одна сторона трубы была шире, а другая уже, что и стало прообразом раструба.

Эти трубопроводы использовались для транспортировки воды самотеком, однако с развитием цивилизации возникла необходимость в более мощной инфраструктуре. В середине XVII века появились первые насосные станции и начали использоваться водонапорные башни. В отличие от систем, где вода текла под уклоном, в новых трубопроводах вода подавалась под давлением. Это создало новую проблему: соединения труб не выдерживали нагрузки и разрывались. Ситуация требовала решения, и в 1644 году итальянский математик и физик Торричелли Эванджелиста заложил основы гидравлики, что стало стимулом для развития производства труб и фитингов. Первые металлические трубы изготавливались из свинца, а медь и чугун начали использовать только в начале XIX века. При этом раструбные соединения долгое время оставались единственным вариантом, а благодаря пластичности металла они приобрели современный вид. Чтобы раструб мог выдерживать давление, его уплотняли свинцом – чеканили.

Технология чугунных трубопроводов с раструбными соединениями постепенно теряла свою актуальность. Её начали вытеснять новые технологии, основанные на использовании стали и асбестоцемента, а затем и пластика. С появлением новых материалов стали развиваться и новые соединения. Хотя прототип фитинга имеет глубокие исторические корни, развитие современных фитинговых технологий началось относительно недавно.

Современные фитинговые технологии представляют собой значительный шаг вперед в области трубопроводных систем. Эксперты отмечают, что новые материалы, такие как композиты и высокопрочные полимеры, обеспечивают не только долговечность, но и легкость установки. Это особенно важно в условиях ограниченного пространства и сложных инженерных решений. Кроме того, инновационные методы соединения, включая бесшовные технологии и системы с автоматическим контролем, значительно снижают риск утечек и повышают общую эффективность систем. Специалисты подчеркивают, что использование таких технологий способствует снижению затрат на обслуживание и увеличивает срок службы трубопроводов. В результате, новейшие фитинговые решения становятся неотъемлемой частью устойчивого развития в строительстве и промышленности.

НФТ – Новые Фитинговые Технологии

Виды

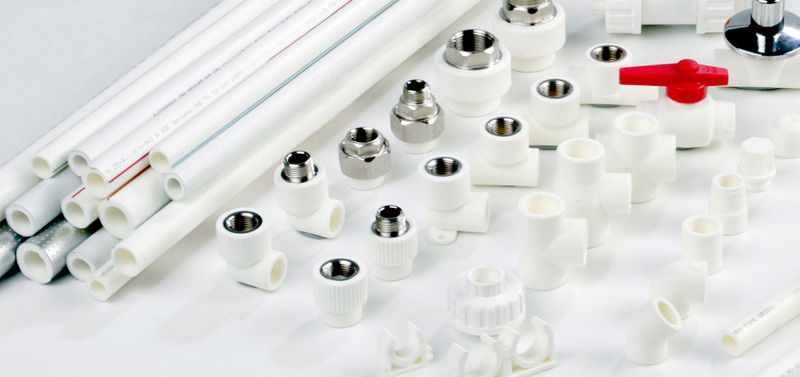

Сегодня фитинги также служат для ответвления, поворотов, переходов на другой диаметр и присоединения различных приборов. В современной промышленности применяется множество видов, а наряду со стандартными выделяются фирменные. Их значение можно сравнить с ключами от замка, так как многие производители предлагают покупателям фитинги, предназначенные только для своей продукции.

Несмотря на стандартизацию и метрическую совместимость, все же лучше применять фитинги, рекомендованные производителем. В результате можно будет быть уверенным в надежности и долговечности системы.

Фитинги разделяются по трем признакам: назначению, эксплуатационным особенностям, по виду и материалу. При этом они могут изготавливаться из разных материалов, рассчитываться на различное давление рабочей среды и также различаться по размерам и параметрам

Интересные факты

Вот несколько интересных фактов о новейших фитинговых технологиях:

1. Умные фитинги: Современные фитинговые технологии включают в себя “умные” фитинги, которые могут отслеживать состояние трубопроводов в реальном времени. Эти устройства используют датчики для мониторинга давления, температуры и даже утечек, что позволяет оперативно реагировать на проблемы и предотвращать аварии.

2. Экологичные материалы: В последние годы наблюдается рост использования экологически чистых и перерабатываемых материалов для производства фитингов. Например, фитинги из биопластиков и композитных материалов не только снижают углеродный след, но и обеспечивают высокую прочность и долговечность.

3. 3D-печать фитингов: Новейшие технологии 3D-печати позволяют создавать кастомизированные фитинги на заказ. Это особенно полезно в сложных проектах, где стандартные решения не подходят. 3D-печать также сокращает время производства и снижает затраты на материалы, так как позволяет использовать только необходимое количество сырья.

Nova Fang — Будущее Технологий Уже Здесь 🚀 | Инновации, Которые Меняют Мир

Назначение

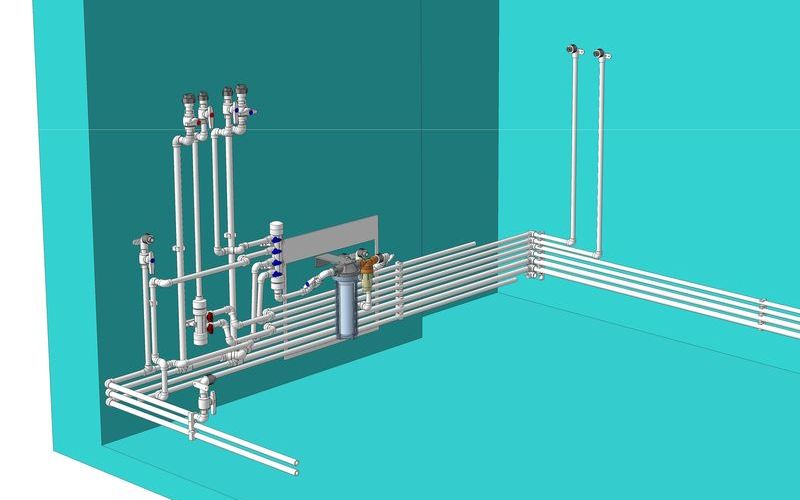

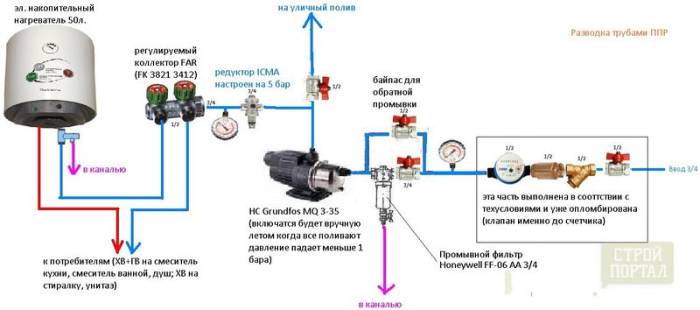

Современные трубопроводные системы представляют собой сложный комплекс труб, который делится на отдельные участки и включает в себя разнообразные установки и приборы. В принципе, любую систему можно представить в следующем виде: магистральный трубопровод – ответвления (хаб) – подводы к конечному потребителю – внутренняя арматура – установки, использующие транспортируемую среду. В эту цепочку могут входить различные промежуточные установки, которые выполняют функции нагнетания, учета, распределения, буферизации, компенсации, фильтрации, обогащения и другие. Сеть проектируется с учетом гидравлических законов, а для обеспечения необходимого давления и достаточной подачи в одной системе используются трубы разных диаметров. В зависимости от давления на различных участках могут применяться трубы из различных материалов. Для того чтобы объединить всю эту систему в единый и эффективно работающий механизм, используются различные фитинги.

Функция фитинга определяет его основное назначение:

• углы и отводы – предназначены для изменения направления на 45, 90 или 120°;
• тройники – служат для ответвления в одном направлении;
• крестовины – используются для ответвления в двух направлениях;
• муфты, раструбы, фланцы – обеспечивают соединение на прямом участке трубопровода;
• переходники, ниппели, сгоны, футорки, «американки» – выполняют соединительную функцию для труб различных типов и диаметров или соединяют металлические и пластиковые трубы;
• заглушки – предназначены для герметичного закрытия концов труб;
• штуцеры в своем самостоятельном значении – это переходники для гибких шлангов;
• также штуцер может быть частью некоторых разъемных или условно-разъемных фитингов.

Различие по эксплуатационным особенностям

Выполнить соединение можно несколькими способами и этому есть причины. Все зависит от эксплуатации соединения – будет ли оно постоянным, то есть выполненным раз и навсегда, либо могут возникнуть причины разбора или же разбор потребуется производить периодически.

• Неразъемные ‒ выполняются с целью продления трубопровода, поворота или ответвления.
• Условно-разъемные ‒ выполняются при подсоединении к стационарному оборудованию, например, при подключении ванны к канализации и др. По характеру эксплуатации их разбирать не нужно, но при необходимости замены или переноса оборудования разобрать их придется.
• Разборные ‒ используются для подключения приборов учета или фильтров, то есть оборудования, которое нужно периодически менять или снимать на поверку.

Новые Технологии, Которые Изменят Мир

Неразъемные

К неразъемным соединениям относятся сварные, паянные и пресс-фитинги. Эти узлы можно устанавливать в труднодоступных местах, таких как ниши или стены, а также закапывать в землю. Они не требуют регулярного обслуживания.

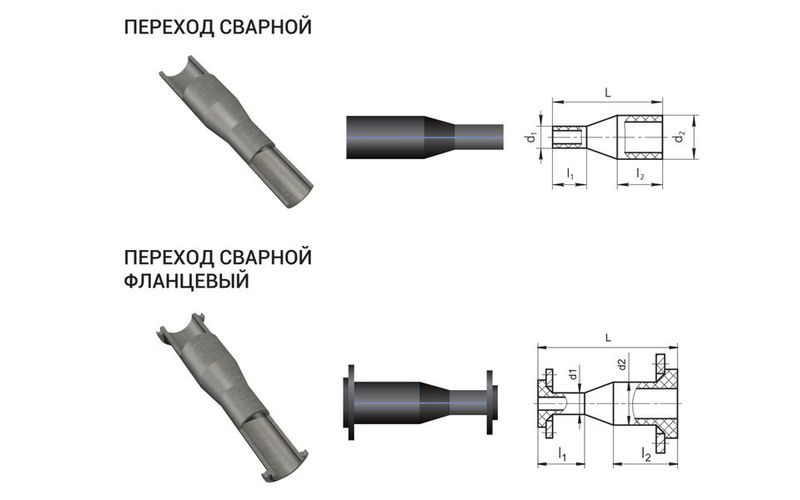

Сварные соединения выполняются с использованием электродуговой или газовой сварки для стальных труб, а для полипропиленовых используется диффузионная сварка. При соединении стальной арматуры с пластиковой применяется переходник, который с одной стороны имеет резьбовое соединение для стальной части, а с другой — полипропиленовое для сварки.

Фитинги для пайки оснащены раструбами, которые запаиваются во время монтажа. Обычно они изготавливаются из меди или латуни и предназначены для труб, выполненных из тех же материалов.

Пресс-фитинги являются отличной альтернативой сварным соединениям, однако их использование ограничено диаметром труб. Наибольшее распространение получили радиальные пресс-фитинги. Принцип их установки схож: трубы надеваются на внутренний штуцер и входят в зажимную гильзу. Опрессовка осуществляется с помощью специального инструмента, в результате чего труба и гильза одновременно деформируются, создавая прочное и герметичное соединение. Эти фитинги применяются для тонкостенных стальных и нержавеющих труб, а также для полиэтиленовых и металлополимерных. Каждый тип фитинга отличается конструкцией и материалом — луженой латунью или пластиком. Их используют в системах холодного и горячего водоснабжения, канализации, отопления и для монтажа водяных теплых полов.

С 2014 года на рынке появились пресс-фитинги для толстостенных стальных труб. В их конструкции предусмотрено уплотнительное кольцо, которое при обжатии врезается в наружную поверхность трубы. Важным условием для установки является предварительная подготовка трубы: необходимо удалить заусенцы и очистить поверхность от коррозии.

Для металлополимерных труб популярностью пользуются пуш-фитинги. Это относительно новый тип соединений, который не требует специального инструмента. Пуш-фитинг представляет собой муфту, внутри которой расположены зубчатые кольца и уплотнительная прокладка. Подготовленные концы труб просто вставляются в муфту с обеих сторон до упора. Фиксация обеспечивается зубчатыми кольцами, которые позволяют задвигать трубы в одном направлении и не отпускают их обратно. Герметичность достигается благодаря плотному сжатию прокладки.

Отдельным видом являются пресс-фитинги для рукавов высокого давления (РВД). Они используются в гидравлических системах на машинах и оборудовании и должны соответствовать особым требованиям, так как рассчитаны на значительные нагрузки. Обычно их изготавливают из углеродной стали с последующим анодированием, но также встречаются модели из легированных сталей.

В последнее время отечественные фитинги для РВД стали использоваться реже, так как их установка требует не только специального инструмента, но и профессионального подхода. К достижениям новых технологий фитингов можно отнести недавно предложенную зарубежными производителями серию SC. Эти фитинги стоят дешевле, монтаж проще, а качество не уступает предыдущим моделям.

Условно-разъемные

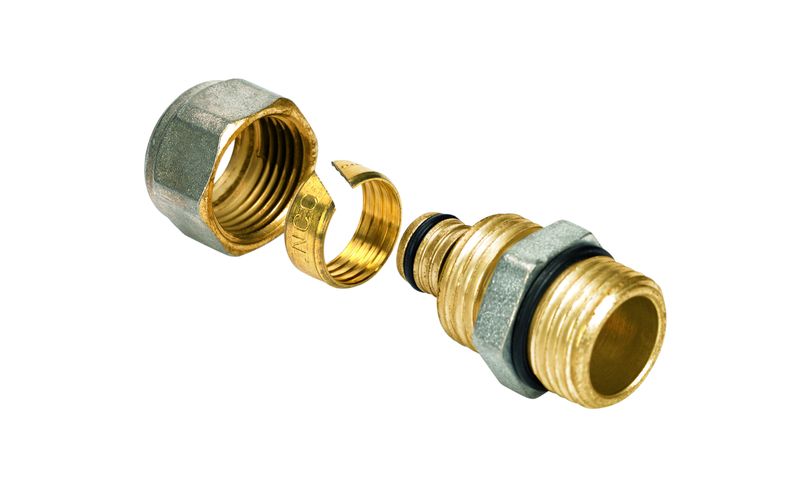

К таким видам относятся компрессионные фитинги (цанговые). Их принцип основан на вдавливании зажимного кольца, накидной гайкой. В процессе монтажа на трубу надевают гайку, затем кольцо, а потом её надевают на штуцер. Затягивая гайку, она вдавливает кольцо, обжимая конец на штуцере. Кольцо при этом деформируется и если такое соединение придется разобрать, то при повторном монтаже понадобится заменить кольцо на новое.

Цанговые используют для монтажа стальных, нержавеющих, полиэтиленовых и металлополимерных труб. Их монтаж удобен тем, что выполняется простым гаечным ключом, но со временем требует профилактического обслуживания – подтяжки гайки. Поэтому все цанговые узлы должны быть в зоне доступа для визуального контроля и возможности ремонта.

Разъёмные

К разъемным соединениям относятся резьбовые, фланцевые и штуцерные варианты. Стоит отметить, что штуцерные соединения предназначены для соединения гибких шлангов, при этом для повышения надежности часто используют обжимные кольца (хомуты).

Фланцевые соединения состоят из двух фланцев – круглых дисков с центральным проходным отверстием и монтажными отверстиями по окружности. Обычно такой тип соединения применяется на магистральных трубопроводах для подключения различного оборудования. Фланцы соединяются между собой с помощью шпилек или болтов, которые проходят через монтажные отверстия. Внутренняя поверхность фланца имеет канавку вокруг проходного отверстия, предназначенную для установки уплотнителя, что обеспечивает герметичность соединения. Внутренний диаметр фланца может достигать 1000 мм, а расчетное внутреннее давление может составлять до 200 кгс/см². Диски фланцев обычно привариваются к трубам, а фланцы на оборудовании, например, на задвижках, изготавливаются на заводе.

Резьбовая муфта широко используется в системах внутреннего газоснабжения, отопления и водопровода. Это металлическая (чугунная или стальная) гильза с внутренней резьбой и наружным рифлением для удобства монтажа с помощью разводного ключа. Перед соединением на концах труб нарезается резьба, а соединение упаковывается паклей, обработанной железным купоросом или краской. В настоящее время для упаковки муфтовых соединений часто используют ленту ФУМ. Также существуют переходные муфты, которые могут иметь как наружную, так и внутреннюю резьбу.

Наиболее популярным типом резьбового соединения в настоящее время является «американка». Этот фитинг позволяет быстро осуществлять сборку и разборку. Его конструкция включает прижимную гайку, затягивание которой прижимает уплотнительную прокладку, создавая прочное и герметичное соединение. Ярким примером использования «американки» является установка бытовых счетчиков воды или газовых редукторов к баллонам.

«Американки» изготавливаются из стали, латуни, чугуна и нержавеющей стали. Они могут иметь защитное покрытие из никеля или хрома, а также часто встречаются в комбинированном исполнении с переходом от металла к пластику. Несмотря на то что «американка» используется уже более 15 лет, она по-прежнему остается самым современным и востребованным фитингом в своей области.

Перспективы и тенденции развития фитинговых технологий

Фитинговые технологии, как важный элемент в системах трубопроводов, продолжают развиваться, отвечая на вызовы современности и потребности различных отраслей. В последние годы наблюдается ряд ключевых тенденций, которые формируют будущее этой области.

Одной из основных тенденций является переход к более устойчивым и экологически чистым материалам. В условиях глобальных изменений климата и ужесточения экологических норм, производители фитингов все чаще обращаются к переработанным и биоразлагаемым материалам. Это не только снижает негативное воздействие на окружающую среду, но и отвечает требованиям потребителей, стремящихся к более устойчивым решениям.

Кроме того, наблюдается активное внедрение цифровых технологий в процесс проектирования и производства фитингов. Использование CAD-систем и 3D-печати позволяет значительно сократить время на разработку новых моделей, а также улучшить точность и качество продукции. Внедрение технологий интернета вещей (IoT) в фитинговые системы открывает новые горизонты для мониторинга и управления, позволяя отслеживать состояние трубопроводов в реальном времени и предотвращать аварийные ситуации.

Также стоит отметить рост интереса к модульным системам, которые позволяют быстро и эффективно адаптировать трубопроводные системы под изменяющиеся условия эксплуатации. Модульные фитинги обеспечивают легкость монтажа и демонтажа, что значительно упрощает процесс ремонта и обслуживания. Это особенно актуально для промышленных объектов, где простои могут привести к значительным финансовым потерям.

Важным аспектом является и развитие стандартов качества. С учетом глобализации рынка, производители фитингов стремятся соответствовать международным стандартам, что способствует повышению конкурентоспособности и доверия со стороны потребителей. Внедрение систем управления качеством, таких как ISO 9001, становится нормой для многих компаний, что в свою очередь влияет на общий уровень надежности и безопасности фитинговых решений.

Наконец, стоит упомянуть о растущем интересе к инновационным решениям, таким как фитинги с интегрированными датчиками, которые могут автоматически регулировать давление и поток в трубопроводах. Эти технологии не только повышают эффективность систем, но и способствуют экономии ресурсов и снижению эксплуатационных затрат.

Таким образом, фитинговые технологии находятся на пороге значительных изменений, которые будут определять их развитие в ближайшие годы. Устойчивость, цифровизация, модульность и высокие стандарты качества — это ключевые направления, которые будут формировать будущее этой важной области. Инновации в фитинговых технологиях не только улучшат производственные процессы, но и повысят общую безопасность и эффективность трубопроводных систем, что, безусловно, окажет положительное влияние на различные отрасли экономики.

Вопрос-ответ

Какие преимущества предлагают новейшие фитинговые технологии по сравнению с традиционными?

Новейшие фитинговые технологии обеспечивают более надежные соединения, устойчивые к коррозии и механическим повреждениям. Они также позволяют сократить время установки благодаря простоте монтажа и возможности использования без специальных инструментов. Кроме того, современные материалы, такие как полимеры и композиты, обеспечивают легкость и долговечность, что делает их более экономически выгодными в долгосрочной перспективе.

Как новейшие фитинговые технологии влияют на устойчивость к экологическим условиям?

Современные фитинговые технологии разрабатываются с учетом воздействия различных экологических факторов, таких как температура, влажность и химические вещества. Использование устойчивых к коррозии материалов и инновационных покрытий позволяет значительно увеличить срок службы фитингов в сложных условиях, что снижает необходимость в частой замене и ремонте, тем самым уменьшая негативное воздействие на окружающую среду.

Какие области применения наиболее активно используют новейшие фитинговые технологии?

Новейшие фитинговые технологии находят применение в различных отраслях, включая строительство, водоснабжение, газоснабжение и нефтегазовую промышленность. Они также активно используются в системах отопления и кондиционирования, а также в производстве оборудования для пищевой и фармацевтической промышленности, где требуется высокая степень надежности и чистоты соединений.

Советы

СОВЕТ №1

Изучите различные типы фитингов, доступных на рынке, чтобы выбрать наиболее подходящие для вашего проекта. Обратите внимание на материалы, из которых они изготовлены, так как это может повлиять на долговечность и устойчивость к коррозии.

СОВЕТ №2

При выборе фитинговых технологий учитывайте специфику вашего применения. Например, для систем водоснабжения подойдут одни решения, а для газопроводов — совершенно другие. Не забывайте о требованиях к безопасности и стандартам.

СОВЕТ №3

Следите за новыми разработками и инновациями в области фитинговых технологий. Участие в специализированных выставках и конференциях поможет вам быть в курсе последних тенденций и улучшений, которые могут повысить эффективность ваших систем.

СОВЕТ №4

Не забывайте о правильной установке фитингов. Неправильная установка может привести к утечкам и другим проблемам. Рассмотрите возможность привлечения профессионалов для выполнения этой работы, особенно если вы не уверены в своих навыках.
