Как собрать самодельный гравер в домашних условиях

Граверы широко применяются в различных отраслях производства не только для гравировки различных материалов, но и для сверления миниатюрных отверстий, полирования, шлифования, фрезерования. Такие же операции с их помощью можно выполнять в домашних условиях. Если это требуется только изредка, или нужно просто сэкономить на покупке инструмента, то мини-дрель можно сделать самостоятельно из ненужной техники, которая часто лежит неиспользуемая в гаражах или кладовых комнатах. С помощью самодельных бормашин можно будет выполнять такие же операции, как и с заводским инструментом аналогичной мощности, только понадобится применять соответствующие насадки.

Изготовление лазерного гравера с ЧПУ на ардуино

Граверы по особенностям своего функционирования делят на фрезерные и лазерные. В первых материал обрабатывается различными насадками. В лазерных моделях всю работу выполняет лазерный луч — это бесконтактный способ гравировки. При этом такое устройство относится к категории высокотехнологичного оборудования. Но самодельный гравер возможно сделать и в домашних условиях.

Чтобы создать лазерный гравер своими руками, понадобятся следующие детали, инструменты и материалы:

• шаговые электродвигатели из dvd-привода;
• вычислительная платформа Arduino;
• плата Proto Board с дисплеем;
• концевые выключатели для двигателей;
• лазерный модуль (например, мощностью 3 Вт);
• устройство регулировки величины постоянного напряжения;
• система охлаждения лазера;
• MOSFET (транзистор);
• платы для сборки элементов управления электродвигателями;
• корпус;
• зубчатые шкивы и ремни для них;
• различных размеров подшипники;
• доски из дерева: 2 штуки размером 135х10х2 см и еще две — 125х10х2 см;
• 4 круглых металлических стержня сечением 10 мм;
• смазка;
• хомуты, болты с шайбами и гайками;
• тиски;
• слесарные инструменты;
• сверла;
• электролобзик или циркулярная пила;
• напильники либо наждачная бумага;
• компьютер или ноутбук.

Шаговые электромоторы можно взять не только из DVD, но и из принтера, который практически не используется.

Станок собирают по такому алгоритму:

• создают основание;
• монтируют направляющие с подвижными каретками;
• собирают электрическую схему;
• устанавливают нужные программы на компьютер;
• проводят юстировку (настройку) лазерной головки;
• проверяют работоспособность станка.

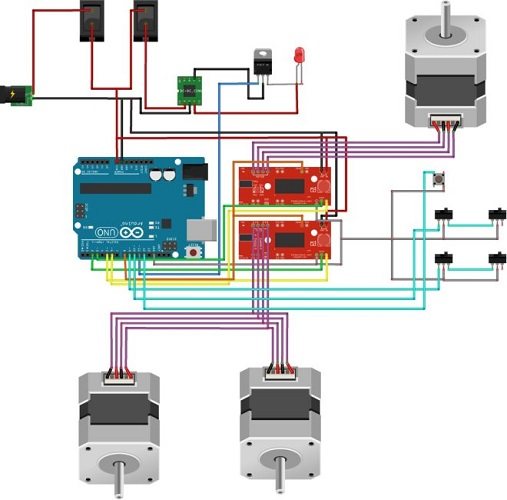

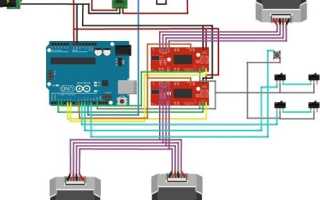

Схема подсоединения шаговых электрических моторов, взятых из струйного принтера либо DVD, показана на фотографии ниже.

Вся последовательность действий, позволяющая собрать лазерный гравер на arduino, в деталях продемонстрирована в видеоролике далее.

Созданный ЧПУ-гравер обойдется гораздо дешевле, чем любые лазерные модели заводского производства. Его можно будет использовать для изготовления печатей, для фоторезиста, для работ с деревом, фанерой, пластиком, картоном, пенополистиролом и пробковыми листами. Также возможно выполнение гравировки по металлу.

Сборка электрического гравера со штативом и гибким валом

Электрический гравер – это самая распространенная в домашних условиях разновидность данного рода инструментов. Чтобы сделать функционально полноценное устройство самостоятельно, способное соперничать с аналогами промышленного производства, понадобится электродвигатель, который работает от переменного тока 220 V. Такие электрические моторы можно взять со следующей техники:

• катушечных магнитофонов советского образца;
• DVD-проигрывателей;
• стиральных машин;
• угловых шлифовальных машин;
• электрических швейных машин.

Последний вариант является оптимальным, потому что есть возможность регулировки числа оборотов в достаточно широком диапазоне с помощью встроенного реостата.

Для бытового использования достаточно бормашины со скоростью вращения двигателя на холостом ходу до 6 тысяч оборотов в минуту.

Держать в одной руке электромотор от любой из перечисленных разновидностей техники неудобно, а также в большинстве случаев просто невозможно. Поэтому понадобится гибкий вал для гравера. При этом общий вид будущего устройства получится, приблизительно, как на фотографии далее.

Функциональные возможности создаваемого приспособления для гравирования будут зависеть от применяемых при сборке материалов и механизмов. Мотор можно поставить на столе, но удобнее сделать штатив для гравера, вернее его подобие.

Изготовление гибкого вала

С гибким валом все относительно просто. Его можно сделать несколькими способами:

• из старого приводного вала, например, от стоматологической бормашины;
• воспользовавшись тросиком спидометра мотоцикла либо автомобиля.

Рабочую насадку на вал можно также использовать от бормашины либо изготовить самостоятельно из разных материалов, например, из дерева, текстолита, пластиковых труб. Из текстолита приспособление (ручку) для удержания оснастки делают так:

• отрезают 2 текстолитовые платины (толщина листа должна быть около 1 см) размером примерно 2 на 10 см;
• соединяют их вместе и обтачивают напильником или на наждаке снаружи, чтобы получился цилиндр;
• протачивают с внутренней стороны пазы;
• металлическими кольцами фиксируют части друг с другом;
• в переднюю часть ручки вставляют трубочку, под патрон, состоящий из двух отдельных половинок, соединяемых при помощи болта.

В итоге получится рукоять, как на фото ниже.

Сделанное внутреннее отверстие между текстолитовыми пластинами должно быть такого сечения, чтобы не препятствовать свободному вращению тросика. В патрон можно будет вставлять насадки с диаметром хвостовиков от 2 до 5 мм.

Сборка гравировальной установки

Очень просто сделать штатив (основание для установки электродвигателя) из фанеры либо того же текстолита. Для этого поступают так:

• вырезают из листа материала несколько кусков (достаточно 4) соответствующего электродвигателю размера;
• к одному из фрагментов прикрепляют мотор с помощью хомутов;
• собирают короб;
• в передней части просверливают отверстие под гибкий вал.

Созданную конструкцию подвешивают к стене.

Удобно использовать заводской держатель на струбцинах для гравера, если позволяют размеры электродвигателя. Крепление подсоединяется к любому столу. Но такое приспособление потребуется приобрести дополнительно.

Дальнейшую сборку гравировального устройства выполняют в такой последовательности:

• с помощью муфты, созданной из просверленного болта, соединяют тросик с валом электродвигателя;

• одевают на тросик резиновый шланг соответствующего диаметра и присоединяют к нему сделанную ручку;

• устанавливают пусковую кнопку;
• подсоединяют оборудование к сети;

• проверяют работоспособность сделанного приспособления.

Самодельная бормашина позволит обрабатывать древесину, кость, метал, стекло, пластик, керамические заготовки, а также разные металлы, природный и искусственный камень.

Можно также применять при создании самодельных прямошлифовальных машин электромоторы, рассчитанные на 380 V, но если их можно приспособить на 220. В таких случаях понадобится дополнительно повозиться. Информации по данному вопросу много как в интернете, так и в книгах по электротехнике.

Питание

Так как диапазон напряжений довольно широк, попробовал несколько вариантов, имеющихся в наличие. Блок питания от телевизионной антенны (12 вольт, 100 мА) и от телефона (5 вольт, 800 мА) прогнозируемо мотор не запустили. Также не сработал 9-вольтовый трансформатор ТП-30-2 от магнитолы ВЕГА (0,7 А).
А вот компьютерный блок питания с его 16-20 амперами крутит мотор на ура. Проверены линии на 3,3 вольта, а также 5 и 12 вольт. Используя по необходимости эти три выхода, решил вопрос, касательно регулировки скоростного режима, хотя подумывал о более изящных решениях при помощи специальных плат.

Также (для кроссворда) запитал двигатель от одного аккумулятора 18650 и от двух – полёт нормальный, можно смело делать автономную модель, если подобрать подходящий корпус. Мой кожух лишь на 12-15 мм оказался коротковат, чтобы акки вовнутрь запихнуть без масштабных переделок.

Самодельный дремель из дрели и блендера

Если имеется старый либо ненужный блендер, то из него также несложно сделать мини-дрель. У этого бытового прибора уже есть удобная рукоять. Кроме самого блендера, понадобятся еще такие приспособления и дополнительные детали:

• инструменты, чтобы разобрать устройство (отвертки с разными наконечниками, плоскогубцы);
• штангенциркуль либо линейка;
• цанговый патрон;
• паяльник с набором для пайки;
• нож;
• напильник для финишной обработки, наждачная бумага;
• переключатель.

Можно обойтись и без последней детали, но тогда потребуется во время работы с прямошлифовальной машиной постоянно зажимать рукой кнопку включения.

Гравер из блендера создают так:

• аккуратно разбирают бытовую технику;
• достают внутренние детали: электродвигатель и печатную плату, которая управляет работой устройства;
• используя штангенциркуль, измеряют диаметр шпинделя, чтобы приобрести подходящий под него цанговый патрон;
• если электромотор загрязнен чем-либо, например, ржавчиной, то его тщательно, с осторожностью, чтобы не повредить обмотки, очищают;
• фиксируют купленный цанговый патрон (либо сделанный самостоятельно) на шпинделе;
• кнопку включения, уже имеющуюся на блендере, заменяют переключателем: перепаивают контакты проводов;
• приспосабливают в корпусе бытового прибора отверстие под новый переключатель;
• устанавливают электродвигатель с платой на свои места внутри корпуса;
• собирают инструмент.

В зависимости от модели переделываемого блендера может понадобиться сделать дополнительные отверстия в его корпусе, либо расширять с помощью напильника уже существующие. Проделать это не составит никаких проблем

Весь описанный процесс сборки дремеля из блендера детально продемонстрирован в видеоролике ниже.

Можно не переделывать блендер, а просто подсоединить к нему гибкий вал для гравера заводского производства. Способ состыковки показан в ролике далее.

Можно также изготовить гравер из дрели. Сборка вариантов с гибким валом и без него показана в следующих видеороликах.

Патрон

Цанговый патрон я заказал у того же продавца, благо, он тоже имел на тот момент вполне гуманный ценник – 194 рубля (по ссылке на товар нынче значится страница 404).

По патрону почему-то не было указано, на какой диаметр вала он подходит, но почитав комментарии, понял, что изделие станет на моторчик хорошо. Пришёл набор в аккуратной коробочке и пакете ЗИП, где, помимо патрона, покоилось 5 цанг с рабочим диаметром от 0,5 до 3 мм, а также ключик-шестигранник.

Дополнительные фото

Всё очень качественно, патрон крепится двумя бочёнками. Патрон, очень плотно сел на вал, без каких-либо допилингов и люфтов. Испытания показали, что биений нет совсем, от слова вовсе. Кстати, вал полностью вошёл в патрон, поэтому поперечная нагрузка получается минимальной. Патрончик качественно зажал также две цанги от другого производителя.

Изготовление гравера из 3D-принтера

Обыкновенный 3D-принтер является хорошей основой для создания гравера, с помощью которого можно будет резать различные материалы, делать поделки и выполнять другие операции. Чтобы модернизировать имеющееся устройство, потребуется дополнительно установить плату, которая будет питать оперативные цепи оборудования и лазерный модуль.

Гравировальный станок, созданный из 3D-принтера, продемонстрирован в следующем видеоролике.

Кроме рассмотренных простейших способов создания самодельной гравировальной машинки из 3D-принтера, маленького электромотора, небольшого электродвигателя, блендера и дрели существуют также другие варианты. При этом за основу используют как данную технику, так и другие электроинструменты. Народные умельцы постоянно придумывают новые модификации, проявляя конструкторскую фантазию. Реализуя на практике любой из приведенных вариантов или самостоятельную разработку, следует обеспечить безопасность создаваемой самоделки. Для этого необходимо хорошо изолировать электрические контакты и надежно выполнить сборку оборудования.
