IGBT транзистор

IGBT транзистор (изолированный затворный биполярный транзистор) — ключевой элемент в электронных устройствах, обеспечивающий управление мощностью и преобразование электрической энергии. В статье рассмотрим принцип работы IGBT, его характеристики, преимущества и недостатки, которые делают его незаменимым в энергетике, электромобилях и промышленной автоматизации. Обсудим разновидности IGBT и их обозначения, что поможет лучше понять выбор и применение этих транзисторов. Статья будет полезна как специалистам, так и новичкам в электронике, предоставляя полное представление о функциональности IGBT транзисторов.

Разработки

Впервые подобные устройства были предложены в конце 1970-х годов XX века. До этого времени в схемах использовались биполярные транзисторы и тиристоры, которые имели множество недостатков. Для активации канала требовалось подавать значительный ток на базу, а после отключения ток на коллекторе не спадал мгновенно. Это приводило к возникновению сопротивления в цепи, что, в свою очередь, вызывало перегрев компонента и необходимость в принудительном охлаждении. Кроме того, напряжение насыщения в цепи коллектор-эмиттер ограничивало минимальное рабочее напряжение.

С появлением полевых транзисторов эти недостатки были устранены. Теперь управление происходило не за счет тока, а благодаря напряжению. Более того, высокие температуры до 100°C оказывали минимальное влияние на параметры устройства. Использование многоячеистых БТИЗ позволило практически устранить ограничения по минимальному рабочему напряжению. Также стоит отметить возможность работы в широком диапазоне токов, высокую частоту переключения и низкое сопротивление канала.

Первый промышленный IGBT был запатентован в начале 1980-х годов, а вскоре появился БТИЗ с плоской структурой, заменивший V-канал. Новый прибор отличался более высоким рабочим напряжением. В начале своего пути IGBT не получил широкого распространения из-за медленного переключения и низкой надежности. Лишь в 1990-х годах были проведены доработки, которые привели к созданию БТИЗ второго поколения, способного более-менее стабильно функционировать в силовых цепях. На сегодняшний день используются БТИЗ третьего поколения, обладающие выдающимися характеристиками.

• Высокое входное сопротивление и низкое потребление мощности для управления.
• Низкое остаточное напряжение в рабочем состоянии.
• Потери в открытом состоянии минимальны, даже при высоких напряжениях и больших токах.
• Параметры переключения и проводимости соответствуют биполярным компонентам.
• Управление осуществляется через напряжение.

По току новые IGBT могут работать до 1200 А, а по напряжению – до 10 кВ.

Рекомендация! Несмотря на широкий диапазон рабочих напряжений и токов, БТИЗ рекомендуется использовать в силовых установках с напряжением выше 500 В и током от 10 А. При меньших рабочих параметрах у полевых компонентов наблюдается снижение сопротивления, и в таких случаях достаточно применять простую МОП-структуру.

Эксперты в области электроники отмечают, что IGBT транзисторы играют ключевую роль в современных энергетических системах. Их высокая эффективность и способность работать при значительных напряжениях делают их незаменимыми в таких приложениях, как инверторы для солнечных панелей и системы управления электродвигателями. Специалисты подчеркивают, что IGBT транзисторы обеспечивают отличное сочетание высокой скорости переключения и низких потерь энергии, что способствует улучшению общей производительности устройств. Кроме того, развитие технологий производства IGBT позволяет снижать их стоимость, что делает их более доступными для широкого круга производителей. В результате, эксперты прогнозируют дальнейший рост применения IGBT в различных отраслях, включая автомобильную и возобновляемую энергетику.

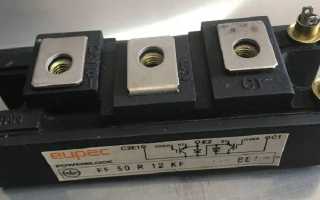

IGBT транзистор. Как устроен самый мощный транзистор? Понятное объяснение!

Применение

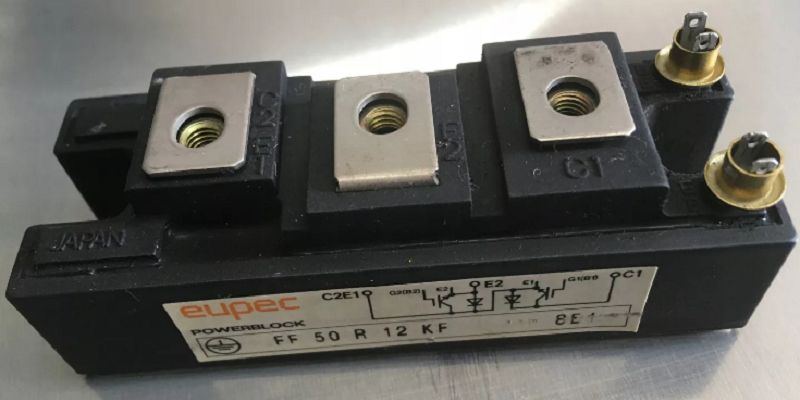

IGBT технологии используются в инверторных системах, в импульсных регуляторах тока и для управления часто регулируемых приводов. Также применяются модули, в которых установлено 2 transistor, образующие полумост. Частотный IGBT преобразователь применяют для регулировки оборотов трехфазного асинхронного двигателя. Обеспечивается высокий КПД и плавность хода с возможностью рекуперативного торможения на любой скорости вращения, в отличие от применения для этих целей тиристорыных устройств.

ЧТО ТАКОЕ IGBT ТРАНЗИСТОРЫ

Интересные факты

Вот несколько интересных фактов о IGBT-транзисторах:

1. Комбинация технологий: IGBT (Insulated Gate Bipolar Transistor) сочетает в себе лучшие качества MOSFET и биполярных транзисторов. Это позволяет IGBT обеспечивать высокую скорость переключения, как у MOSFET, и высокую проводимость, как у биполярных транзисторов, что делает их идеальными для применения в мощной электронике.

2. Широкое применение: IGBT-транзисторы широко используются в различных областях, включая системы управления электродвигателями, инверторы для солнечных панелей, силовые преобразователи и даже в электрических поездах. Их способность работать с высокими напряжениями и токами делает их незаменимыми в современных энергетических системах.

3. Эффективность и теплоотвод: IGBT-транзисторы могут работать при высоких температурах, но для повышения их эффективности и надежности часто используются системы активного охлаждения. Это позволяет значительно увеличить срок службы устройства и снизить риск перегрева, что особенно важно в промышленных приложениях.

{961} How to test IGBT

Преимущества и недостатки

IGBT (Insulated Gate Bipolar Transistor) является полупроводниковым устройством, которое сочетает в себе преимущества как биполярных транзисторов, так и полевых транзисторов с изолированным затвором. Это делает IGBT идеальным выбором для применения в высоковольтных и высокочастотных схемах. Однако, как и любое другое устройство, IGBT имеет свои преимущества и недостатки.

Преимущества IGBT:

• Высокая эффективность: IGBT обеспечивает низкие потери на переключение и проводимость, что делает его очень эффективным в приложениях, где требуется высокая мощность.
• Высокое напряжение и ток: IGBT способен работать при высоких напряжениях (до 3 кВ и выше) и токах (до нескольких сотен ампер), что делает его подходящим для использования в промышленных и энергетических приложениях.
• Простота управления: IGBT управляется напряжением, что упрощает его интеграцию в схемы управления. Это позволяет использовать простые схемы управления, такие как драйверы на основе логических уровней.
• Низкий уровень шумов: IGBT генерирует меньше электромагнитных помех по сравнению с другими типами транзисторов, что делает его более подходящим для чувствительных приложений.
• Долговечность: IGBT имеет высокую надежность и долговечность, что делает его идеальным для длительных эксплуатационных условий.

Недостатки IGBT:

• Медленное переключение: Хотя IGBT и обеспечивает низкие потери, его скорость переключения ниже, чем у MOSFET, что может быть недостатком в приложениях, требующих высокой частоты переключения.
• Тепловые потери: При работе на высоких токах и напряжениях IGBT может выделять значительное количество тепла, что требует применения эффективных систем охлаждения.
• Чувствительность к перегреву: IGBT может быть чувствителен к перегреву, что может привести к его выходу из строя, если не будут соблюдены условия эксплуатации.
• Сложность в проектировании: Проектирование схем с использованием IGBT может быть более сложным по сравнению с другими типами транзисторов, особенно в отношении управления и защиты от перегрузок.
• Стоимость: IGBT может быть дороже по сравнению с другими полупроводниковыми устройствами, что может быть ограничивающим фактором для некоторых приложений.

В заключение, IGBT представляет собой мощное и эффективное решение для многих приложений, однако его использование требует тщательного анализа и учета как преимуществ, так и недостатков. Правильный выбор IGBT и его интеграция в систему могут значительно повысить эффективность и надежность электрических устройств.

Вопрос-ответ

Для чего нужны IGBT транзисторы?

IGBT транзисторы – это важные устройства. Они обладают высокими характеристиками переключения и мощности. Они применяются в электроэнергетике, электроприводах, солнечной энергетике, фотонике и других сферах, где необходимо точное и энергоэффективное управление большими мощностями.

В чем отличие IGBT от MOSFET?

Технология IGBT безусловно предназначена для применения в приборах с напряжением пробоя свыше 1000 В. В то время как MOSFET в основном ориентированы на устройства с рабочим напряжением ниже 250 В.

Как проверить IGBT модуль мультиметром?

Пошаговая инструкция по проверке IGBT-модуля мультиметром.

Проверка диодов: Установите мультиметр в режим проверки диодов. Подключите щупы к коллектору и эмиттеру. В одном направлении сопротивление должно быть высоким, в другом — низким.

Проверка затвора: Переведите мультиметр в режим измерения сопротивления.

Почему IGBT лучше, чем MOSFET?

IGBT обладает превосходной эффективностью и пониженным уровнем шума. Его можно оптимизировать как для низкой проводимости, так и для низких потерь переключения. Большая часть потерь в IGBT приходится на потери переключения, которые значительно меньше, чем у MOSFET.

Советы

СОВЕТ №1

Изучите основные характеристики IGBT транзисторов, такие как максимальное напряжение, ток и скорость переключения. Это поможет вам выбрать подходящий компонент для вашего проекта и избежать перегрева или повреждения устройства.

СОВЕТ №2

Обратите внимание на схемы подключения IGBT транзисторов. Правильное подключение, включая использование защитных диодов и резисторов, может значительно повысить надежность работы вашего устройства и предотвратить возможные сбои.

СОВЕТ №3

Используйте радиаторы и системы охлаждения, если ваш проект предполагает высокие токи или частые переключения. Это поможет избежать перегрева IGBT транзисторов и продлит срок их службы.

СОВЕТ №4

Проведите тестирование и отладку вашей схемы на низких мощностях перед тем, как переходить к полным нагрузкам. Это позволит выявить возможные проблемы и оптимизировать работу IGBT транзисторов в вашей системе.
